台式丝杆传动数控雕刻机结构设计

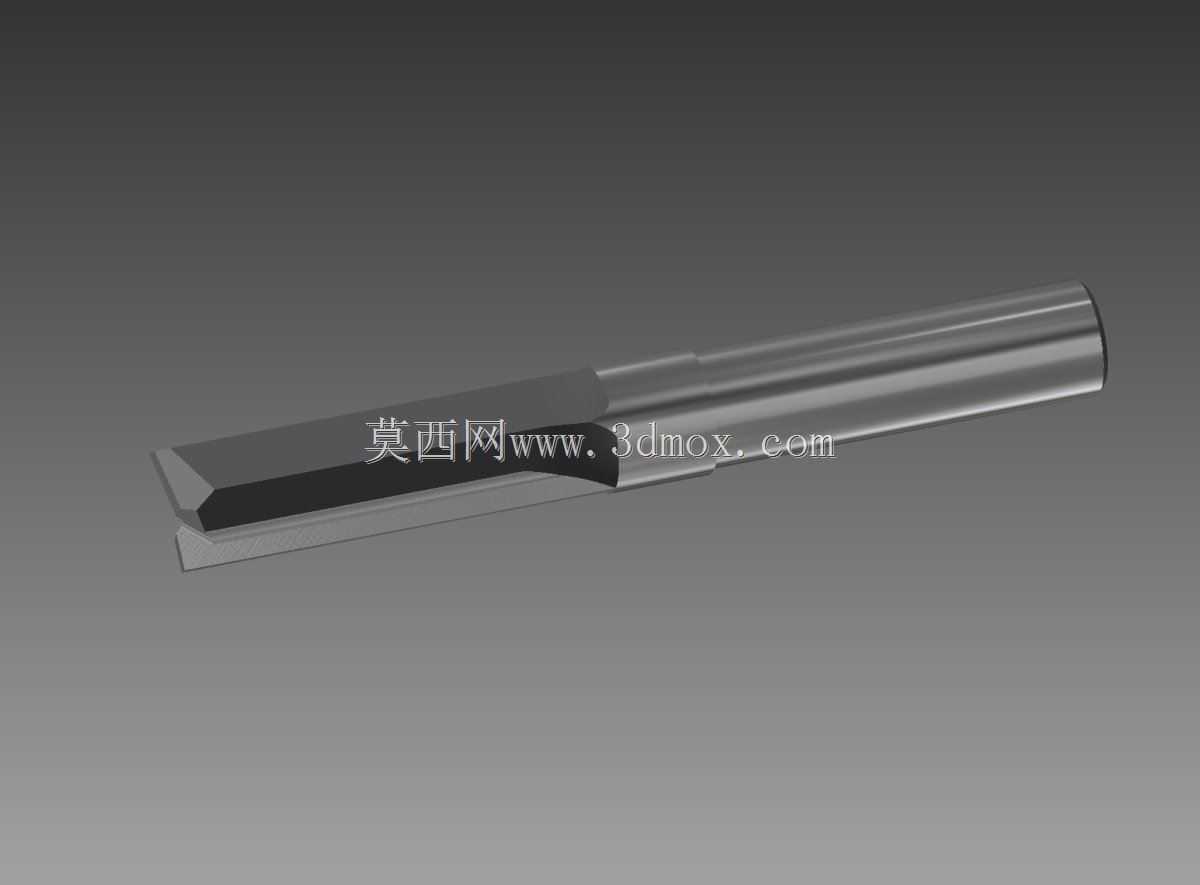

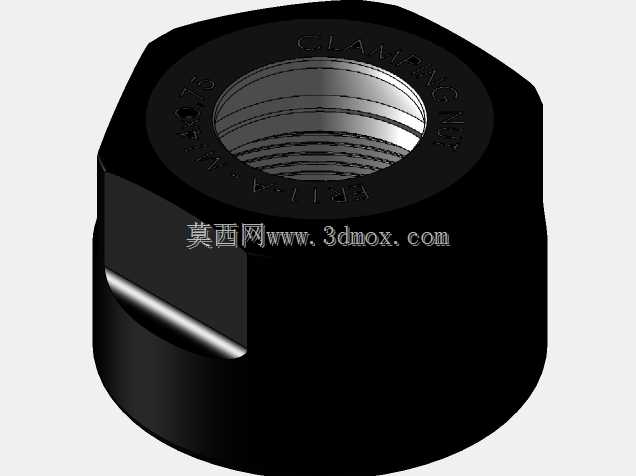

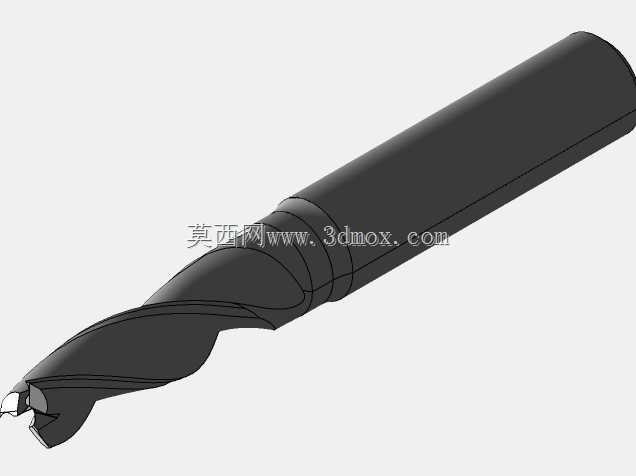

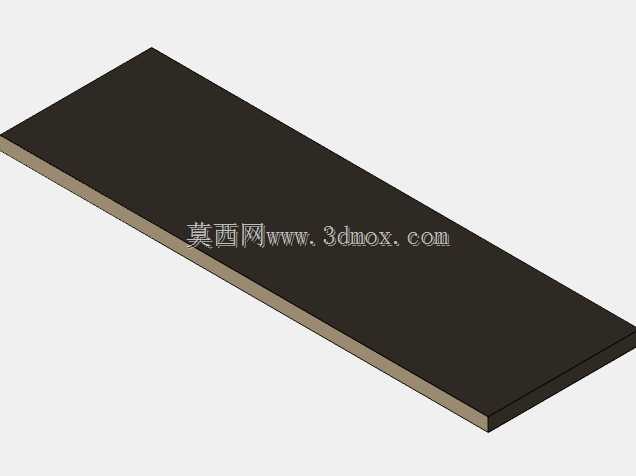

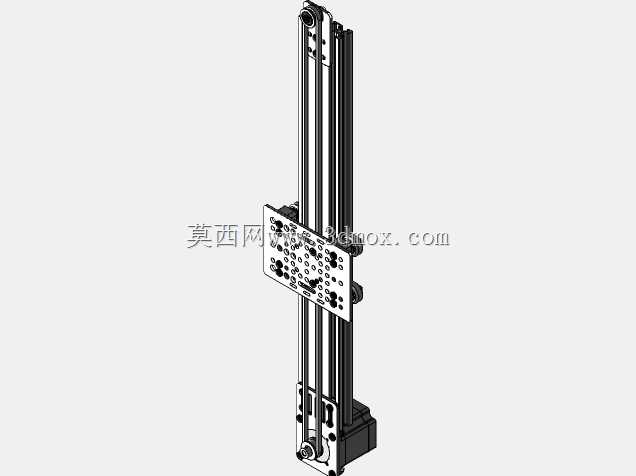

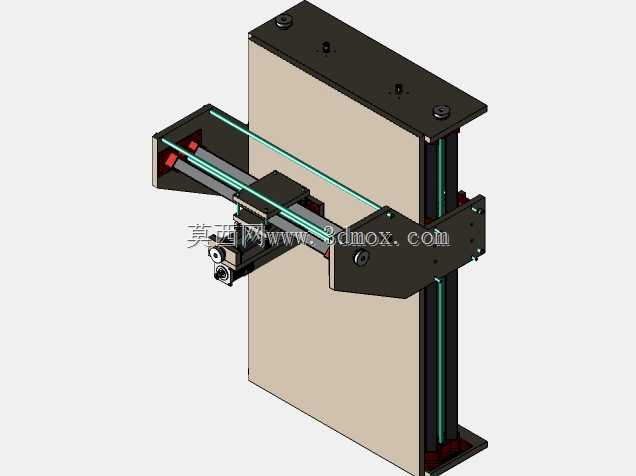

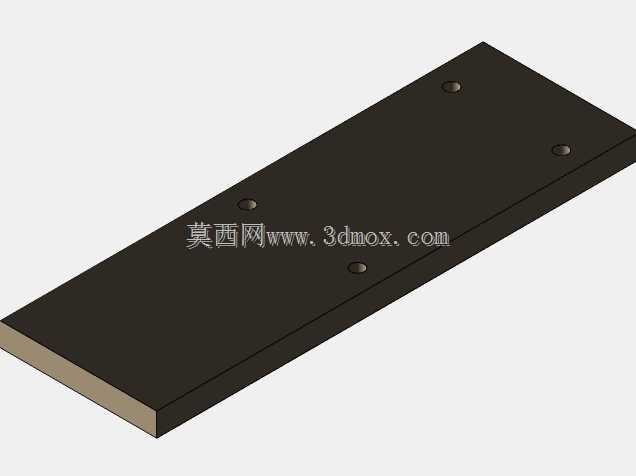

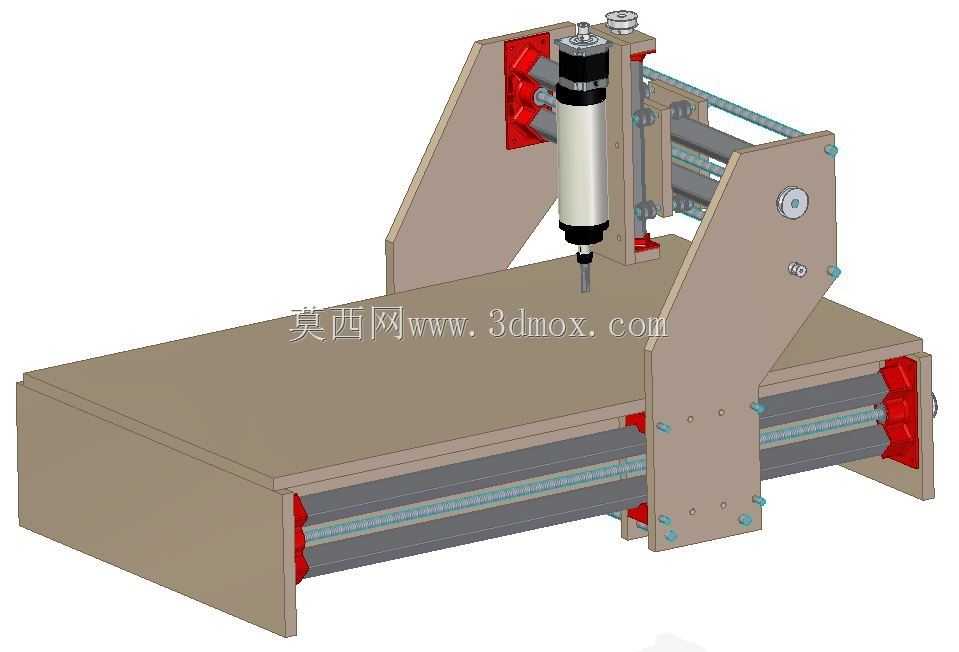

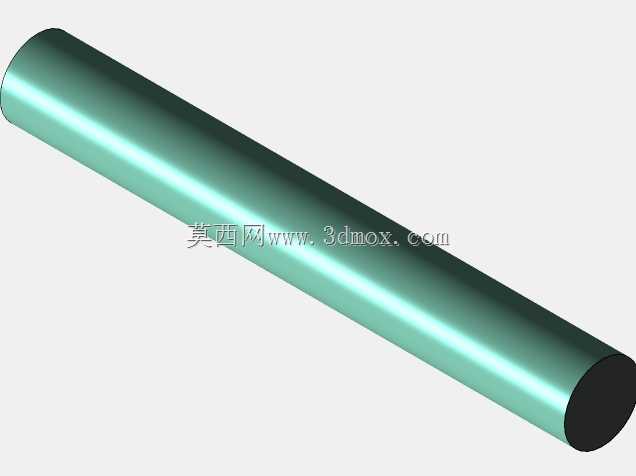

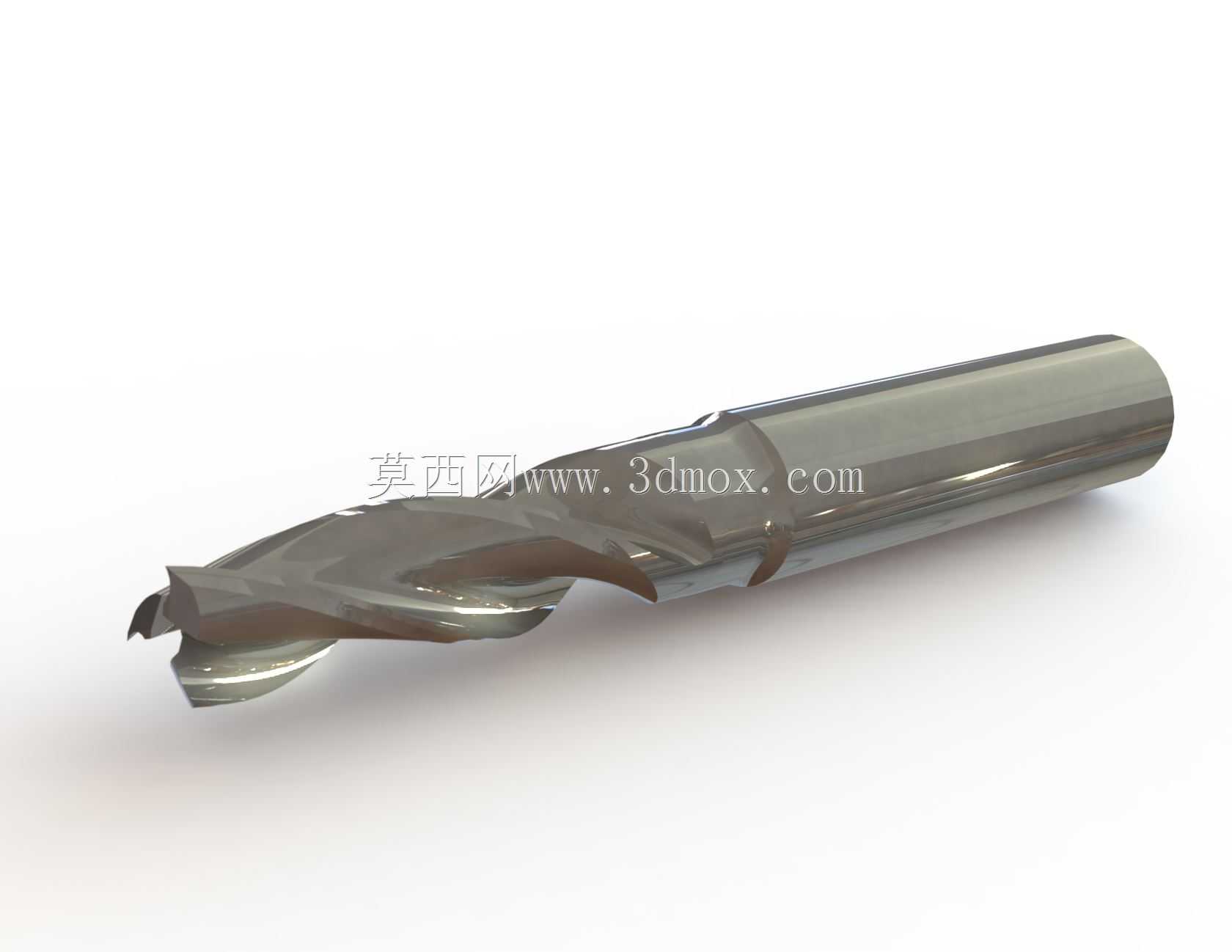

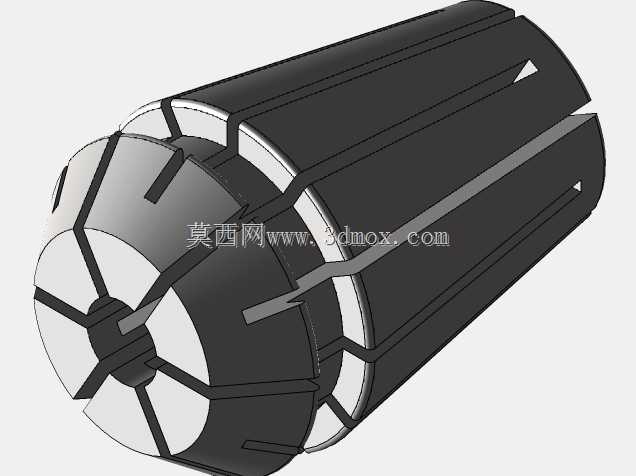

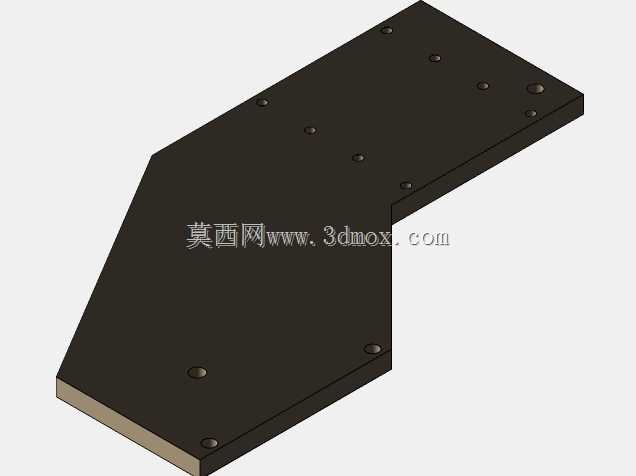

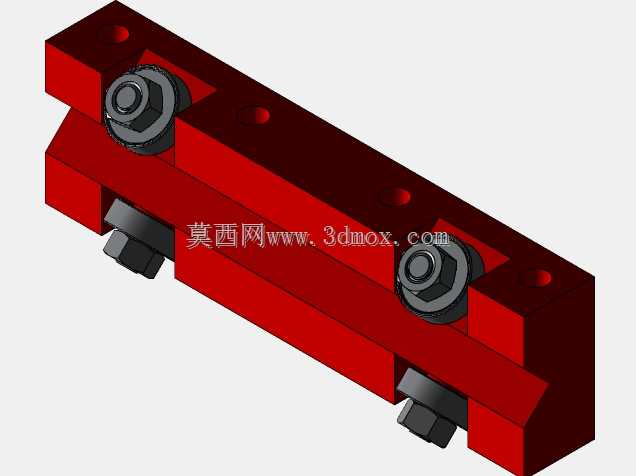

这款台式数控雕刻设备主要面向小型加工场景，可覆盖广告标识制作、工艺礼品加工、小型五金零件铣削、PCB样板打样、木工浮雕切割等多类作业需求，适配个体加工作坊、创客空间、院校实训实验室等场景的小批量加工与试制需求，能够在亚克力、密度板、软铝、塑料、环氧树脂等多种材质上完成平面雕刻、轮廓切割、浅槽铣削、钻孔打点等加工作业。设备采用经典龙门移动式结构设计，整体框架以两侧立式支撑臂搭配底部固定式加工工作台构成，X轴传动组件沿工作台长度方向布置，龙门架可沿X轴导轨实现平稳的纵向进给，Y轴传动组件集成在龙门横梁上，搭载加工主轴的滑座可沿横梁实现横向进给，Z轴滑台搭载主轴单元完成垂直方向的进刀与退刀动作，三轴均采用丝杆传动搭配线性导轨导向的结构，能够有效保障进给过程的运动精度与重复定位一致性，减少传动间隙带来的加工误差。设备的主轴采用高速风冷电主轴单元，可适配不同直径的铣刀、雕刻刀头，满足不同材质、不同加工深度的作业需求，主轴夹装结构具备可靠的锁紧能力，可避免高速运转过程中出现刀头松动的问题。从安装边界来看，设备整体采用紧凑化台式布局，底部工作台为一体化平整台面，可直接放置在常规加工台面上使用，无需额外浇筑安装基础，工作台面预留有标准的工件装夹槽位，可配合压板、夹具完成不同尺寸工件的固定，两侧支撑臂采用对称式受力结构设计，可有效抵消主轴加工过程中产生的侧向切削力，减少结构震颤对加工表面质量的影响。设计过程中充分考虑了日常维护的便捷性，所有传动丝杆与导轨均布置在易观察、易润滑的位置，设备的走线沿框架内部的线槽布置，可避免加工过程中切屑、粉尘对线路造成磨损，各轴的行程限位结构均设置在运动行程的两端，可防止超程运动对设备结构造成碰撞损伤。整体结构没有冗余的复杂部件，装配逻辑清晰，零部件的通用化程度较高，后期更换易损件、维护保养的成本相对较低，既能够满足日常小型加工的精度要求，也具备较好的使用经济性。
