车床配套铣削加工夹持工装结构

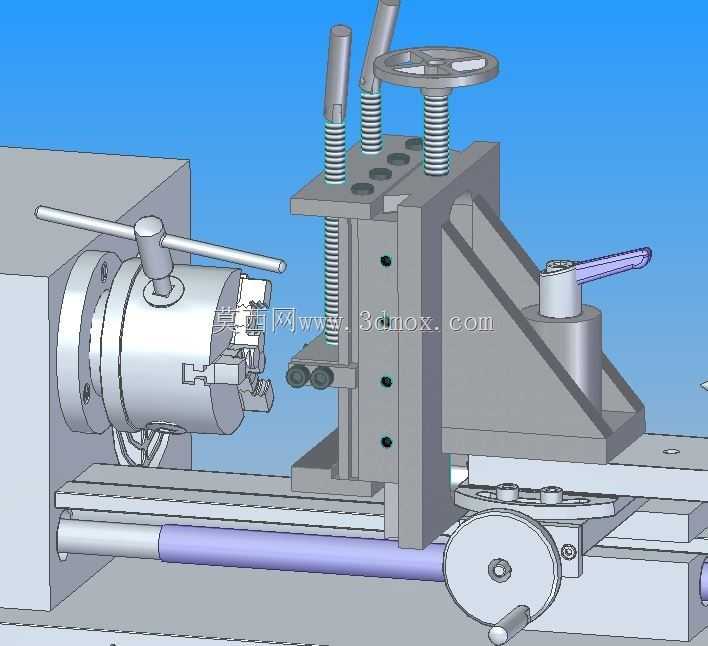

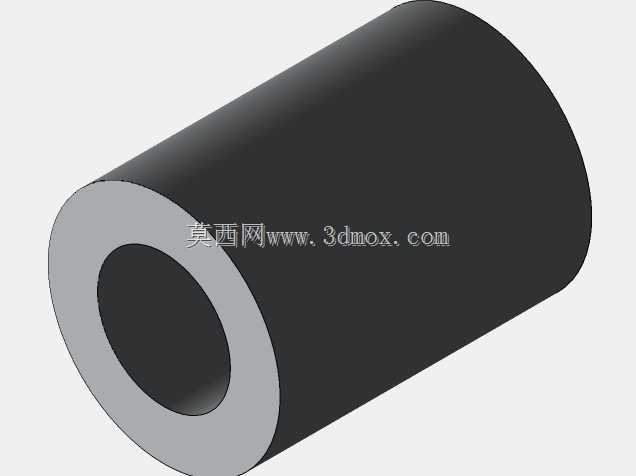

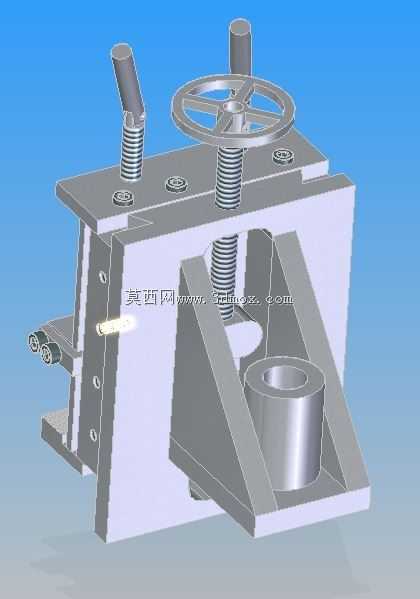

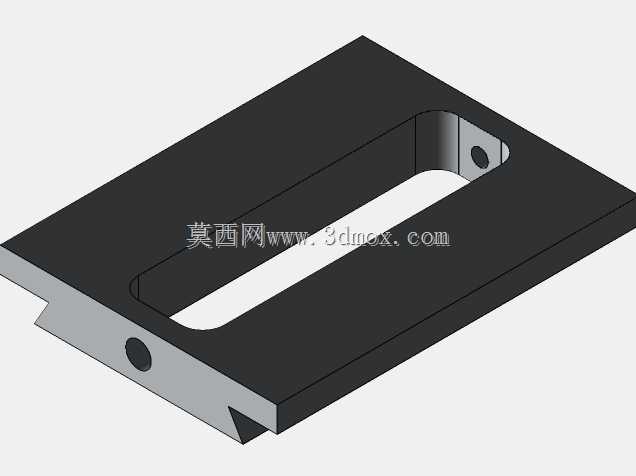

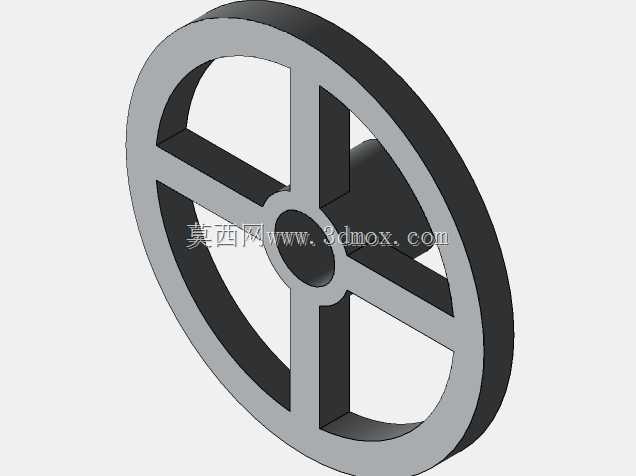

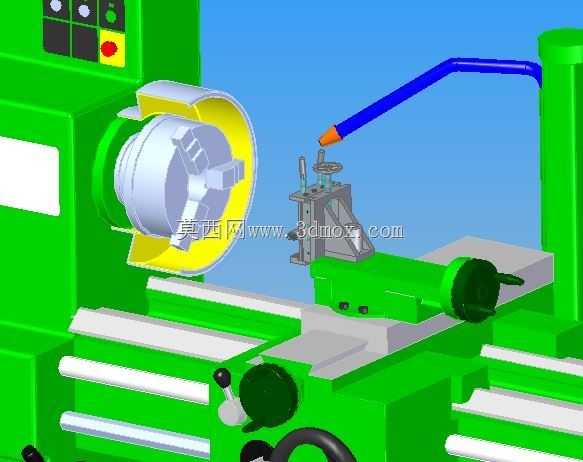

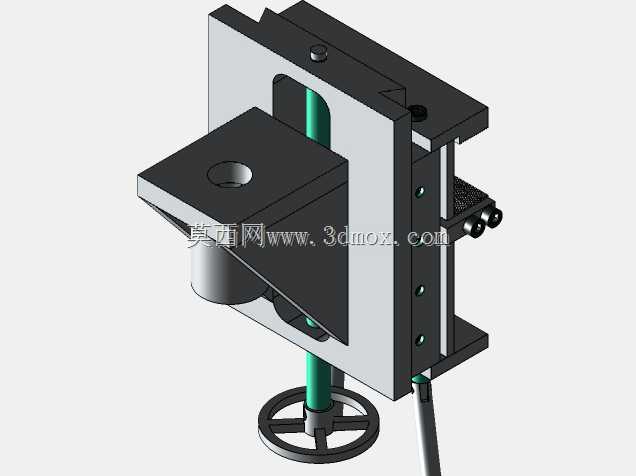

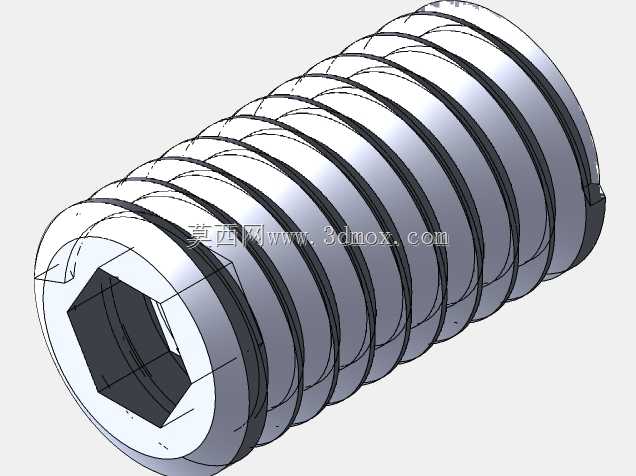

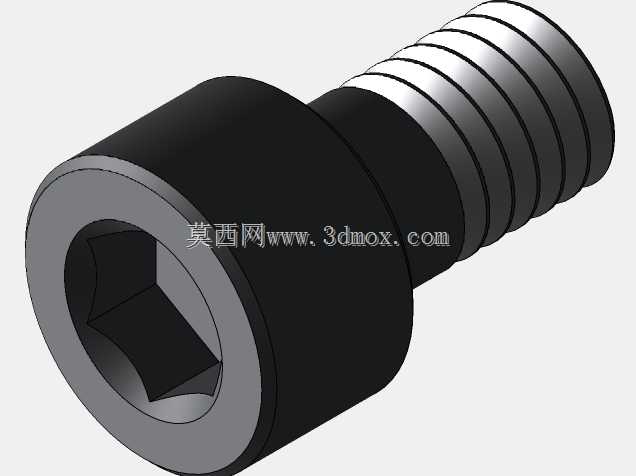

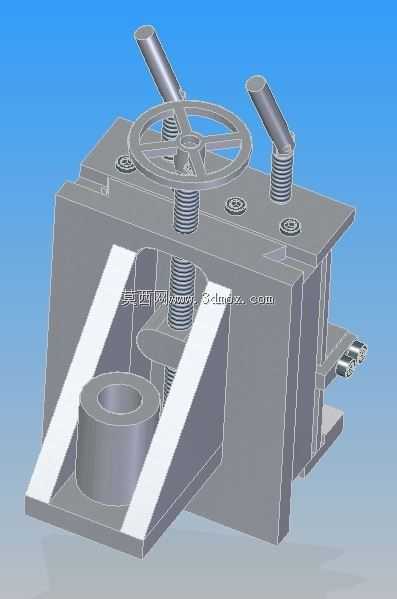

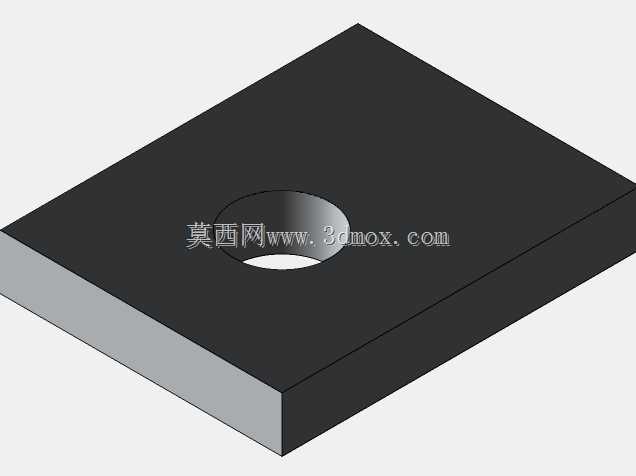

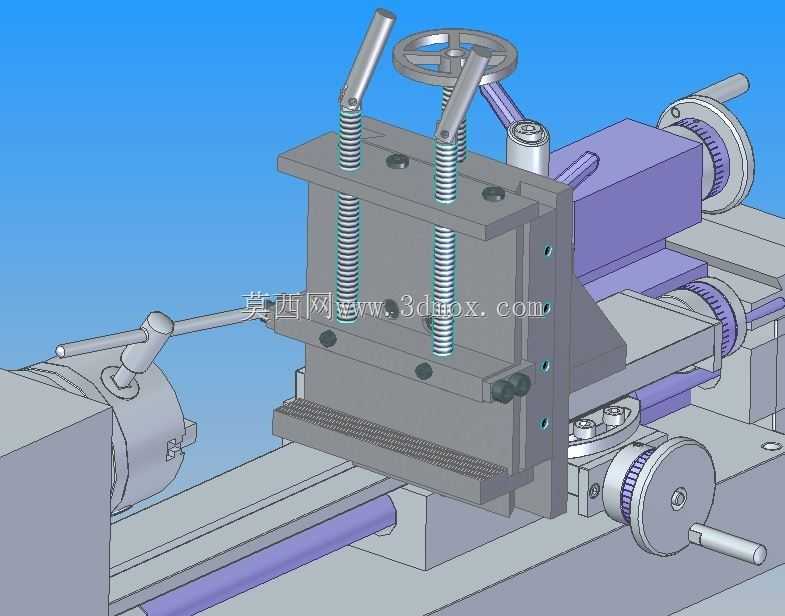

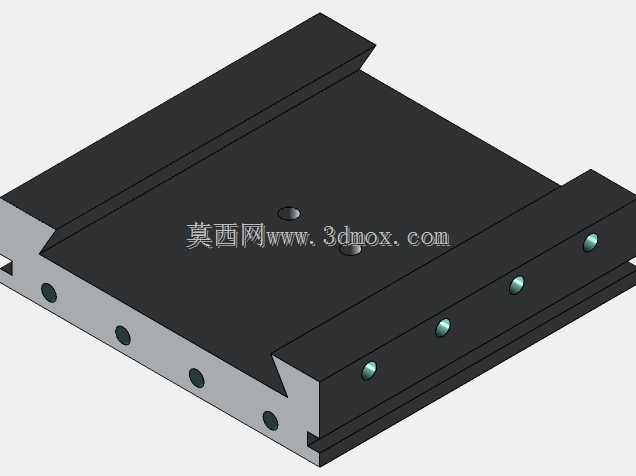

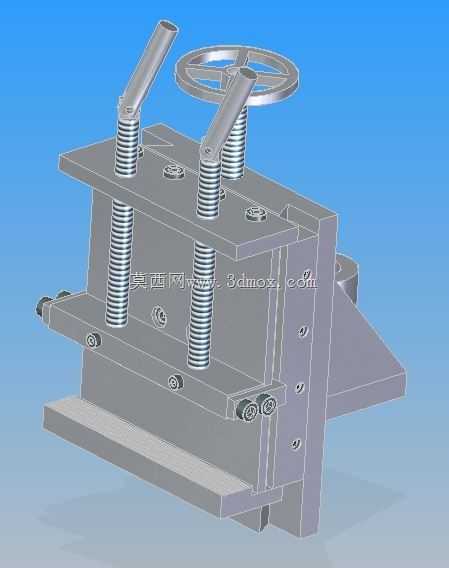

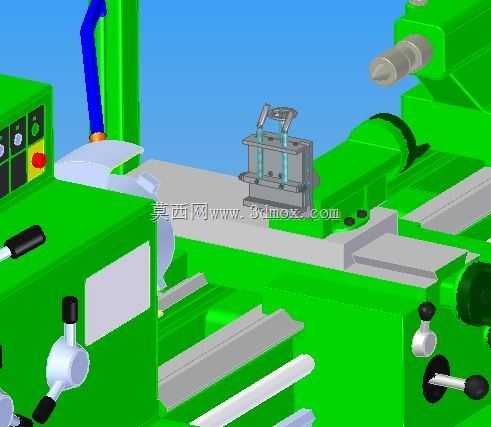

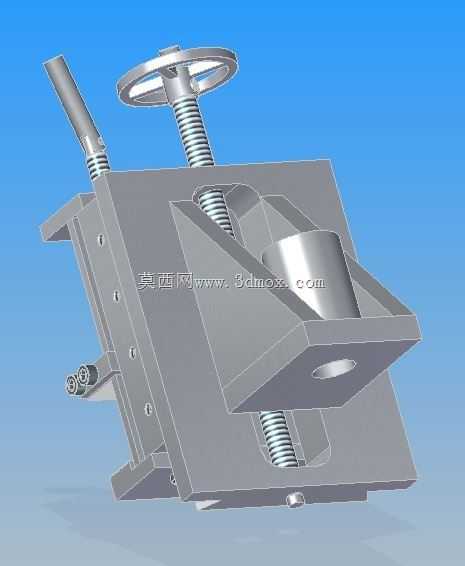

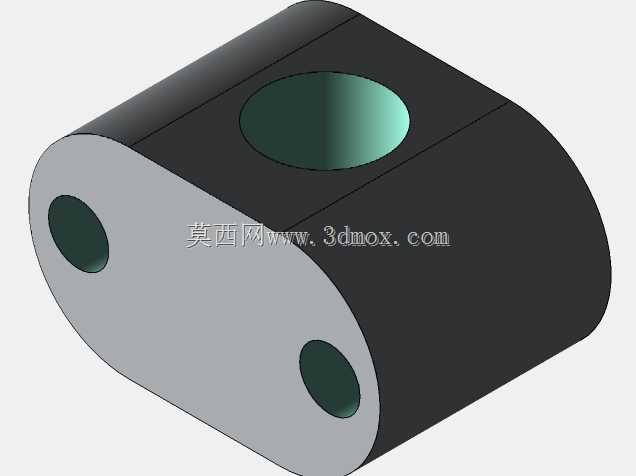

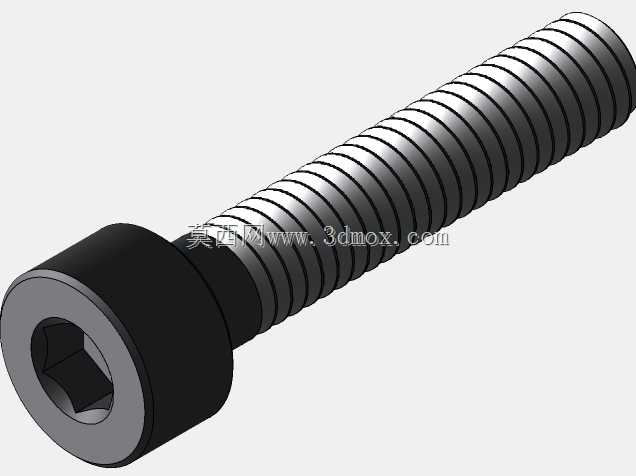

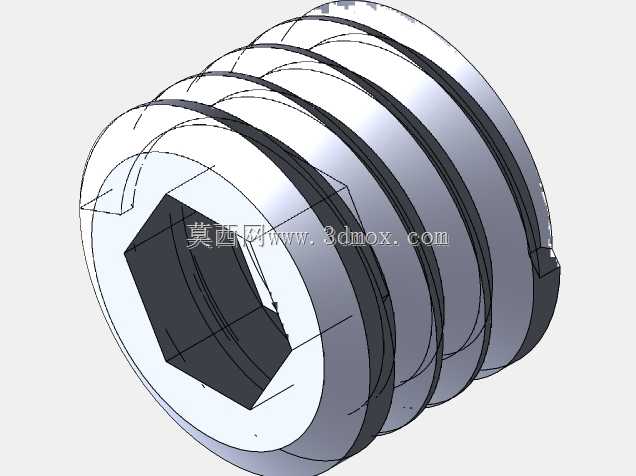

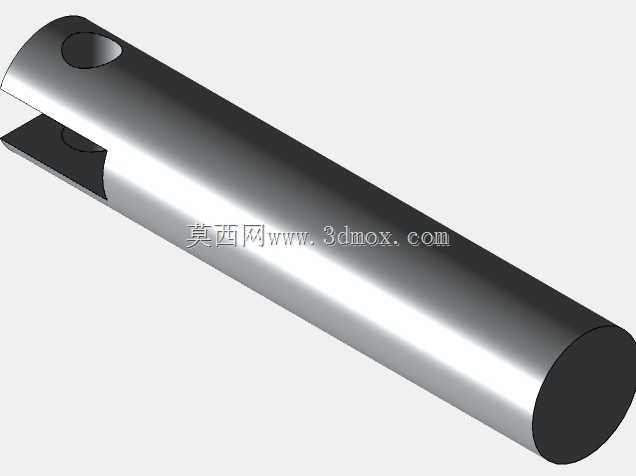

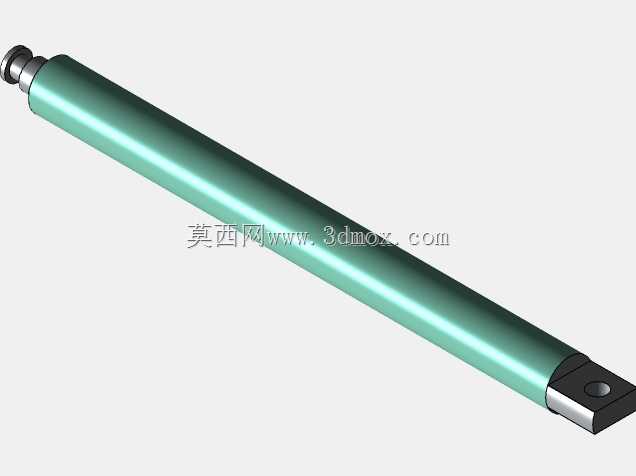

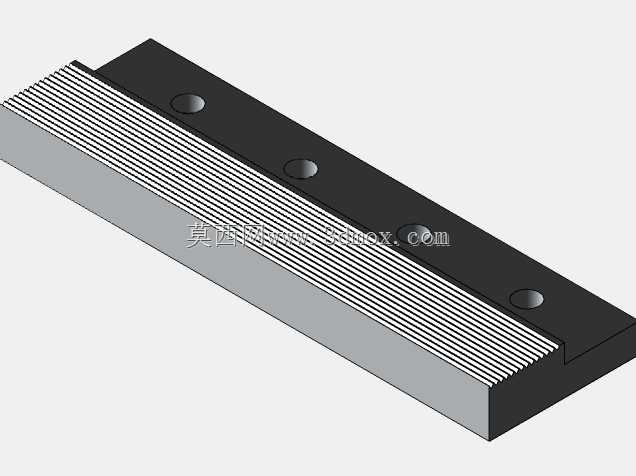

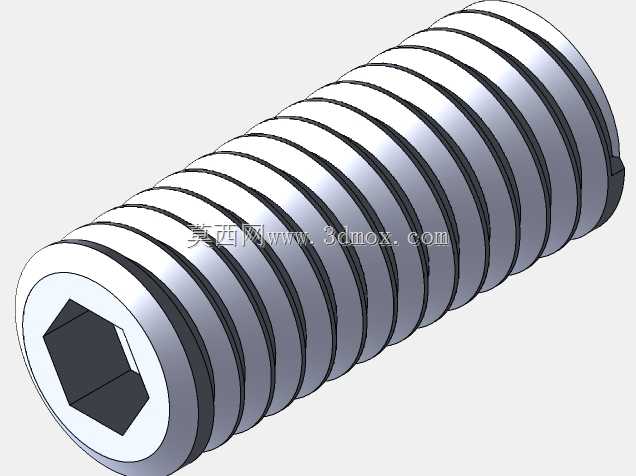

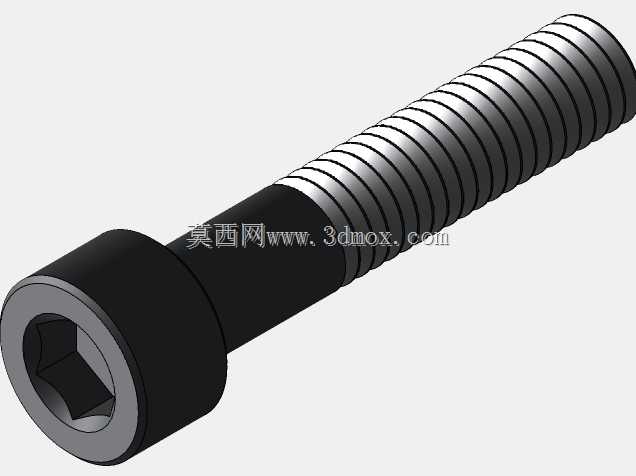

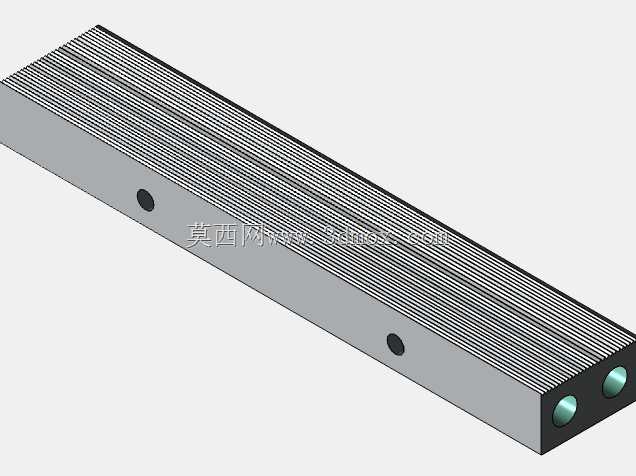

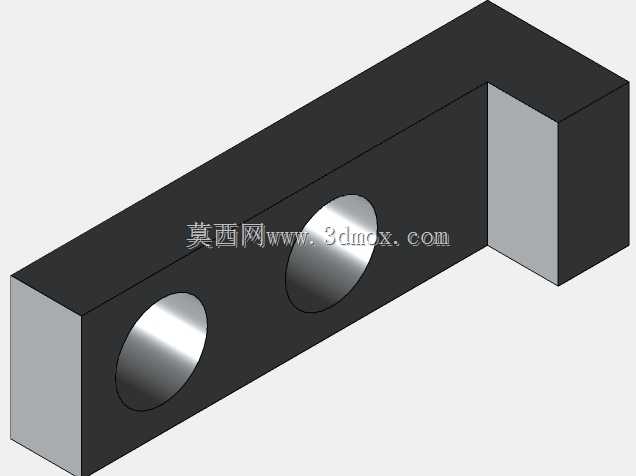

这套结构是针对普通卧式车床拓展铣削加工场景设计的配套夹持工装，主要解决常规车床无法完成轴类、盘类零件周向平面、键槽、小平面铣削加工的痛点，无需对车床本体进行破坏性改造，依托车床原有刀架、导轨安装基准即可完成部署，适配车间内多数普通卧式车床的安装尺寸边界。从实际加工场景来看，车间日常小批量修配作业中，经常遇到需要在车削完成的工件上加工小平面、键槽的需求，如果单独启动铣床不仅占用设备资源，二次装夹还会带来同轴度、位置度的装夹误差，这套工装直接搭载在车床中拖板位置，配合车床主轴的分度装夹功能，就能完成常规的铣削加工工序，尤其适合机修车间、小批量零件加工场景的工序整合。结构设计上，夹持端采用三爪卡盘的同源装夹逻辑，可直接夹持直径范围内的圆柱类工件，卡盘连接座通过螺栓与工装底板固定，底板的安装孔位匹配车床中拖板的T型槽间距，安装时无需额外加工转接板，直接用T型螺栓即可完成锁紧固定。铣削动力头部分采用双导柱升降结构，导柱表面做了淬火硬化处理，配合梯形丝杠调节进给深度，手轮转动时带动丝杠螺母副实现动力头的上下进给，进给行程可满足常规小尺寸铣削的深度需求，导柱与滑座之间采用铜套配合，长期使用磨损后可快速更换铜套，降低维护成本。动力头的横向进给依托车床原有中拖板、小拖板的进给机构实现，无需额外设计横向传动结构，充分复用车床本身的进给精度，减少额外的结构冗余。侧面设置的锁紧手柄可在进给深度调整到位后完成滑座锁止，避免铣削过程中出现让刀、窜动问题，保证加工面的平面度与尺寸精度。安装边界方面，整套工装的总宽度不超过普通车床中拖板的最大行程范围，长度方向不会与车床主轴卡盘、尾座产生运动干涉，安装后车床原有的车削功能不受影响，需要使用铣削功能时直接将工装锁紧在中拖板对应位置，拆除后即可恢复车床原有加工状态，切换过程不需要重新校准车床主轴精度。结构细节上，所有受力连接部位都设置了加强筋板，铣削过程中承受切削力的位置做了加厚处理，避免长期受交变切削力出现结构变形，传动丝杠部位预留了润滑注油孔，日常维护时可直接加注润滑油减少传动磨损。夹持卡盘的定心精度与车床原有卡盘保持同一精度等级，工件装夹后不需要额外找正即可保证与车床主轴的同轴度，减少装夹辅助时间。
