家具用平开式不锈钢合页结构设计

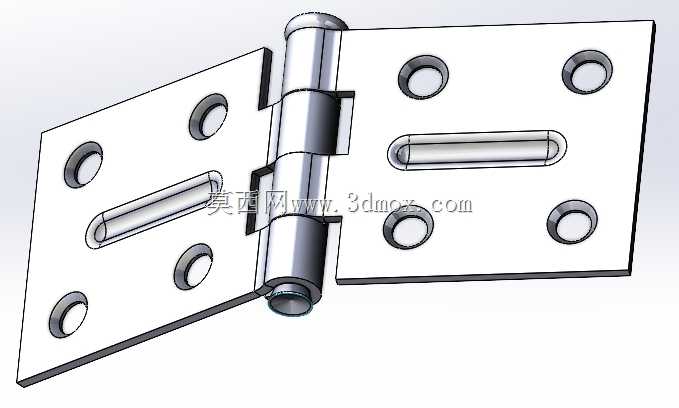

这款平开式合页是民用家具、商用展柜领域应用极为广泛的转动连接件，主要承担柜体与活动门板之间的铰接承载功能，能够实现门板绕固定轴0-180度范围内的顺畅开合，同时在长期使用过程中维持门板与柜体的装配间隙一致性，避免门板出现下垂、错位、开合卡顿等常见问题，广泛适配木质衣柜、橱柜、书柜、办公文件柜、小型设备检修门等多种需要转动开合的板式结构场景。从功能特性来看，该合页采用对称式双页片配中心销轴的经典结构，两个页片分别通过紧固件与柜体、门板固定，中心销轴作为转动核心采用贯穿式压装设计，既保证了转动过程的同轴度，也避免长期开合后销轴脱出的风险；每个页片上设置了五个安装孔位，其中四个圆形沉孔分布在页片四角，用于穿装固定螺丝，沉孔设计能够让螺丝头完全埋入页片平面，不会突出表面刮蹭门板或柜体板材，中间的长条形调节孔则为安装时的位置微调预留了调整空间，安装人员无需一次性精准定位孔位，可在初步固定后通过长孔微调门板的前后、左右位置，大幅降低现场安装的对位难度，提升装配效率。从设计思路层面，这款合页在结构强度与安装便捷性之间做了充分平衡，页片采用等厚平板结构，边缘做了小圆角钝化处理，既避免锐边划伤安装人员或用户，也能在安装时更好地贴合板材表面，不会出现局部应力集中压损板材表层的问题；中心铰筒采用分段式卷边结构，相比整段通长铰筒，分段式设计既减少了转动接触面的摩擦阻力，让开合手感更顺滑，也降低了加工过程中的同轴度公差要求，减少生产环节的废品率，同时铰筒与页片的衔接处做了圆弧过渡强化，能够承受更大的径向载荷，即便是重量较大的实木门板长期开合，也不会出现铰筒与页片连接处断裂的问题。在外形尺寸与安装边界方面，这款合页的两个页片展开后为对称矩形结构，合起状态下整体厚度均匀，安装时需要在门板与柜体的连接侧边预留对应页片宽度的安装平面，页片上的安装孔位间距适配市面上常规的家具板材安装尺寸，无需在板材上额外做特殊的开槽处理，直接在板材平面钻孔锁付螺丝即可完成固定，对于16mm-25mm厚度的常规板式家具板材都有良好的适配性，中心销轴的直径经过匹配计算，既保证足够的抗剪切强度，也不会让铰筒整体外径过大影响合页的外观协调性，合页开合过程中两个页片的转动轨迹无额外突出结构，不会与柜体上的密封条、拉手等其他配件产生运动干涉，能够适配大部分常规家具的安装空间要求。
