数控机床用刀具长度测量传感装置

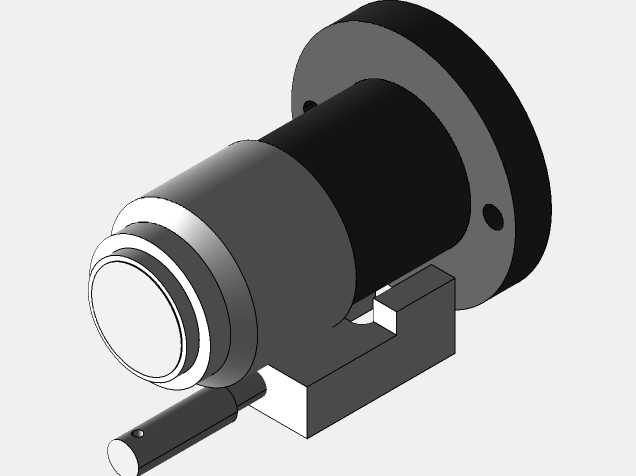

这款刀具测量传感装置主要应用于数控加工生产场景，是数控机床加工过程中实现刀具状态自动检测的核心配套部件，在立式加工中心、数控铣床、精雕机等各类带自动换刀功能的数控设备上都能适配使用，主要解决加工过程中刀具长度偏差、刀具磨损破损带来的加工尺寸超差问题，替代传统人工对刀的低效操作，大幅提升批量加工的精度一致性与生产效率。从实际用途来看，该装置安装在机床工作台的非加工行程区域，在加工程序启动前或者自动换刀完成后，机床主轴带动刀具移动至装置的检测端面，通过接触式触发的传感逻辑，快速采集当前刀具的长度位置数据，将信号反馈给机床数控系统，系统自动补偿刀具长度方向的坐标偏移，同时也能在加工过程中定时检测刀具的磨损量，当刀具出现崩刃、断裂等异常情况时，装置能快速触发异常信号，让机床及时停机报警，避免出现批量报废的加工事故。从功能特性来看，这款装置采用接触式检测的结构设计，检测触发灵敏度高，重复定位精度稳定，能够适配不同直径、不同长度的各类金属切削刀具，包括立铣刀、钻头、丝锥、镗刀等常见数控刀具，装置本身带有密封防护结构，能够抵御加工过程中飞溅的切削液、金属切屑的干扰，长期在车间复杂加工环境下也能保持稳定的检测性能，尾部出线的结构设计方便与机床的IO信号端口接线，整体结构坚固耐用，抗冲击性能好，能够承受刀具快速移动接触时的轻微冲击力，不会轻易出现检测失效的问题。从设计思路来看，整体采用圆柱形主体搭配侧边安装固定座的结构布局，主体前端是平整的检测接触端面，内部集成触发传感组件，后端带法兰安装边可以根据安装需求调整固定方向，侧边的L型固定座可以直接通过螺栓锁紧在机床工作台的T型槽上，不需要额外设计复杂的安装转接件，整体结构紧凑，不会占用过多的工作台有效加工行程，布线位置避开切屑掉落的主要区域，减少线路被切屑刮损的风险。从外形尺寸与安装边界来看，装置主体的圆柱形外径适配常见的机床附件安装空间，整体轴向长度控制在紧凑范围内，安装时只需要在工作台预留出固定座的锁紧空间，检测端面的高度可以根据机床的行程范围做适配调整，安装完成后刀具从Z轴方向向下移动接触检测端面，周边预留足够的移动避让空间，不会和主轴、夹具等部件发生运动干涉，不管是新机床出厂配套还是旧机床后期加装都能快速适配，不需要对机床原有结构做大幅度改动。
