金属板材U形旋转弯管成型工装设备

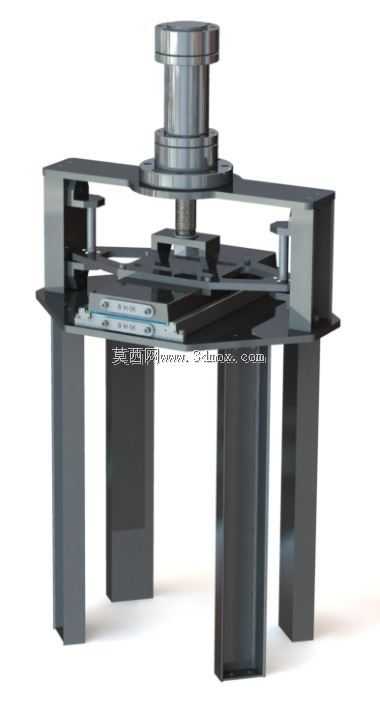

这款弯管成型工装主要面向金属管材与薄板材的弯折加工场景，在五金构件生产、铝型材加工、厨卫金属配件制造、小型金属结构件预制等车间场景中广泛应用，能够完成常规直管料向U形弯构件的一次成型加工，替代传统多工序分步弯折的作业模式，减少工件多次装夹带来的形位误差，提升小尺寸弯件的加工一致性。设备核心采用立式下压配合旋转弯折的结构逻辑，顶部设置的柱状压合单元作为主施力结构，下行时可先将待加工坯料压紧在中部定位平台上，保证弯折过程中坯料不会出现滑移、翘边问题；平台两侧对称设置的旋转弯折导柱，会在压合到位后随联动结构完成定角度回转，顺着预设的弯折轨迹带动坯料沿成型模面弯曲，最终得到尺寸规整的U形弯构件。四根立式方钢支腿作为设备的支撑主体，将加工台面抬升到适合人工操作的高度，支腿与台面、顶部安装板之间采用刚性连接结构，可承受弯折过程中产生的侧向扭力，避免设备长期作业出现结构变形。中部加工区域预留了足够的操作空间，操作人员可快速完成上下料动作，压合端与弯折导柱的安装位置预留了调节余量，可根据加工坯料的管径、板厚更换对应规格的成型配件，适配一定尺寸范围内的铝管、薄壁钢管、铝板材的弯折需求。设备整体安装边界规整，不需要额外浇筑复杂地基，直接放置在平整的车间地面即可完成固定投产，台面的定位基准面做了耐磨处理，长期与金属坯料摩擦也不会出现明显凹陷，能够长期保持加工精度。在设计过程中充分考虑了作业安全性，压合单元的下行行程设置了硬限位，避免过度下压压伤坯料或损坏成型模具，所有传动结构都内置在安装板下方，不会暴露在外引发操作安全隐患，弯折过程的受力路径经过优化，大部分作用力通过支撑腿直接传导到地面，减少设备作业时的震动与噪音，适合中小型加工车间的批量小构件生产使用，能够有效降低弯管工序的人工操作强度，提升弯件成品的合格率。
