4.5英寸赤道式反射天文望远镜结构设计

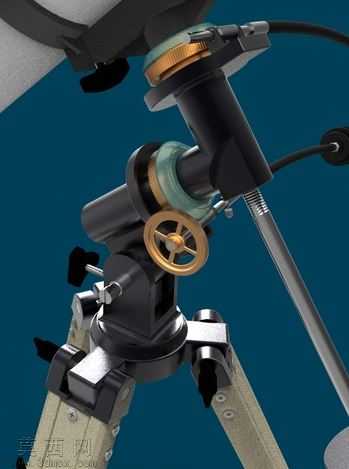

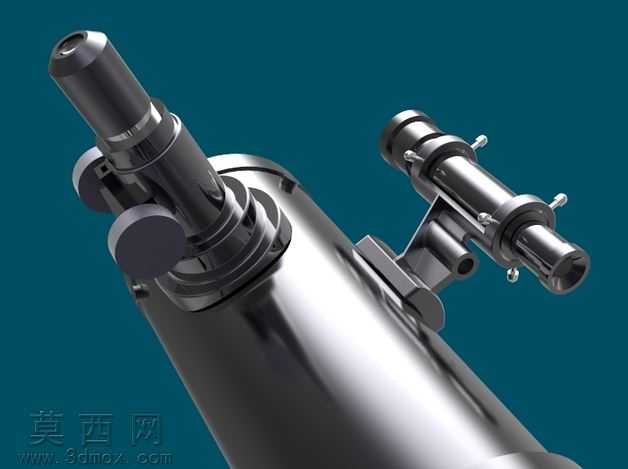

本作品为4.5英寸口径赤道式反射天文望远镜的完整三维结构设计，全程在三维建模环境中完成全参数化建模，整体还原了反射式天文望远镜从镜身到赤道仪再到支撑三脚架的完整结构体系。建模过程中首先梳理反射望远镜的光学结构逻辑，确定主镜筒的长度、口径比例，镜筒部分采用薄壁圆筒结构建模，还原镜身外侧的抱箍锁紧结构、寻星镜安装基座、调焦座接口以及目镜接驳位的细节结构，确保各部件的装配关系完全符合实际天文望远镜的机械逻辑。赤道仪部分作为望远镜的核心跟踪调节结构，建模时细化了赤经轴、赤纬轴的转动配合结构，还原了微调杆的连接方式、锁紧旋钮的位置、平衡锤杆的安装结构，确保两个转动轴的空间角度符合赤道装置的设计要求，能够模拟赤经赤纬方向的调节动作。支撑三脚架部分采用可伸缩式支腿结构建模，还原了支腿的三节伸缩锁紧结构、脚架顶部的连接托盘、支腿间的横向稳定拉杆、脚垫的防滑结构，同时还原了脚架与赤道仪基座的连接固定结构，保证整体支撑结构的稳定性符合大口径望远镜的使用需求。材质渲染阶段，镜筒部分采用哑光黑色磨砂材质模拟实际望远镜的消光涂层，赤道仪与三脚架金属部件采用银灰色金属质感材质，还原铝合金加工件的表面质感，调节旋钮、锁紧件部分采用黑色工程塑料材质，平衡锤部分采用深色金属材质模拟配重块的厚重质感，整体渲染背景采用渐变深蓝色模拟夜空观测环境，突出望远镜的设备属性。设计过程中充分考虑各部件的装配干涉问题，所有转动部件预留合理的配合间隙，伸缩支腿的锁紧结构位置符合人体工程学操作逻辑，赤道仪的调节杆长度适配操作范围，整体结构完整还原了入门级大口径反射天文望远镜的机械设计特点，可用于天文设备结构展示、科普教学演示以及相关产品的设计参考。
