钣金结构高压离心风机三维设计模型

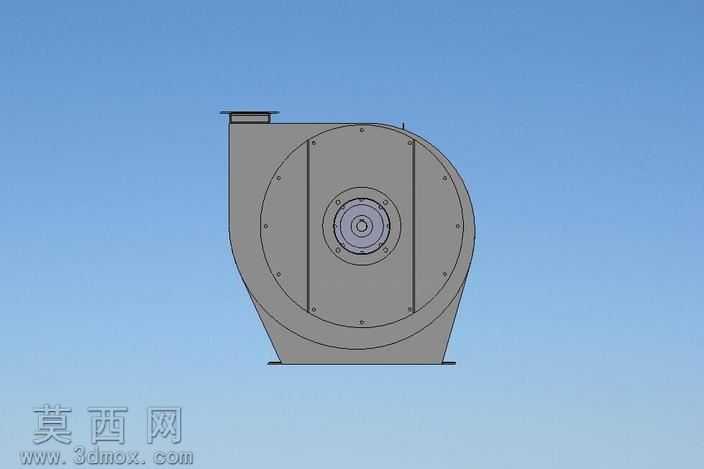

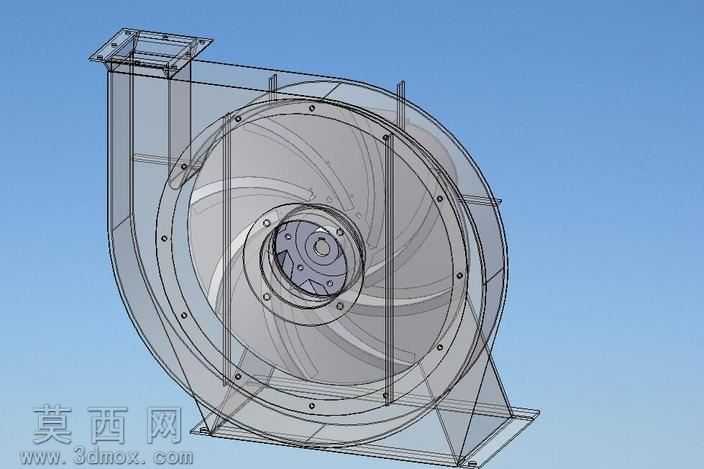

本模型为钣金工艺成型的高压离心风机三维设计成果，建模过程严格遵循钣金加工的工艺逻辑，先完成整体气动结构的参数化草绘，再通过基体法兰、边线法兰、褶边、折弯等钣金特征逐步搭建蜗壳、进风口法兰、安装支架等外部结构，所有钣金件的折弯半径、止裂槽尺寸、板材搭接余量均按照实际冷作钣金加工的规范设置，确保模型展开后可直接用于激光下料、折弯成型的生产环节。模型内部的叶轮结构采用曲面建模与实体建模结合的方式完成，先绘制叶片的翼型截面曲线，通过阵列、放样生成前弯式叶片组，再与轮盘、轮盖进行布尔合并，还原高压风机叶轮的流道形态，保证气动结构的合理性。渲染阶段采用半透明线框叠加实体的显示模式，既清晰展现风机内部叶轮与蜗壳的装配位置关系，也直观呈现外部钣金件的拼接结构、螺栓安装点位、加强筋布局，材质设置上对钣金壳体赋予哑光冷轧钢板材质，对叶轮部件赋予金属抛光质感，区分不同部件的材质属性。结构设计上，蜗壳采用对数螺旋线轮廓适配高压工况的气流扩压需求，进风口设置方形安装法兰便于对接通风管路，底部设计三角支撑钣金支架保证设备安装稳定性，侧面预留的电机安装位与叶轮轴孔保持同轴度公差要求，整体结构拆分符合钣金加工的少焊接、易成型原则，避免出现无法折弯、难以拼接的工艺死角，完整还原了高压离心风机从钣金下料、部件折弯、叶轮装配到整机成型的全流程结构逻辑，可用于钣金工艺教学、风机结构验证、通风设备方案展示等场景。
