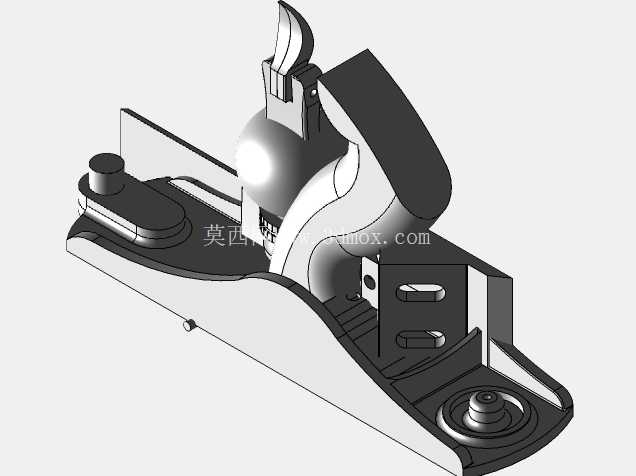

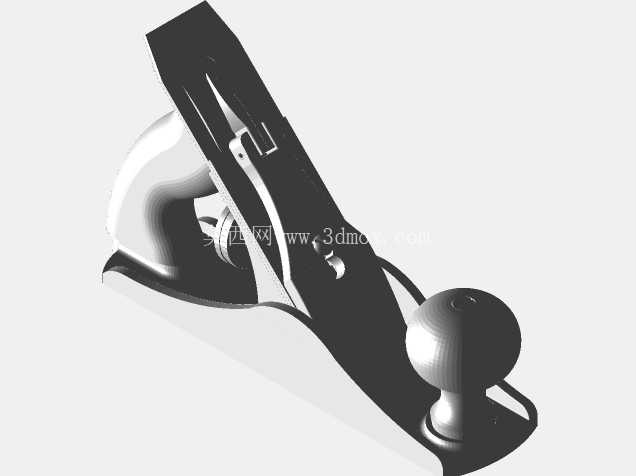

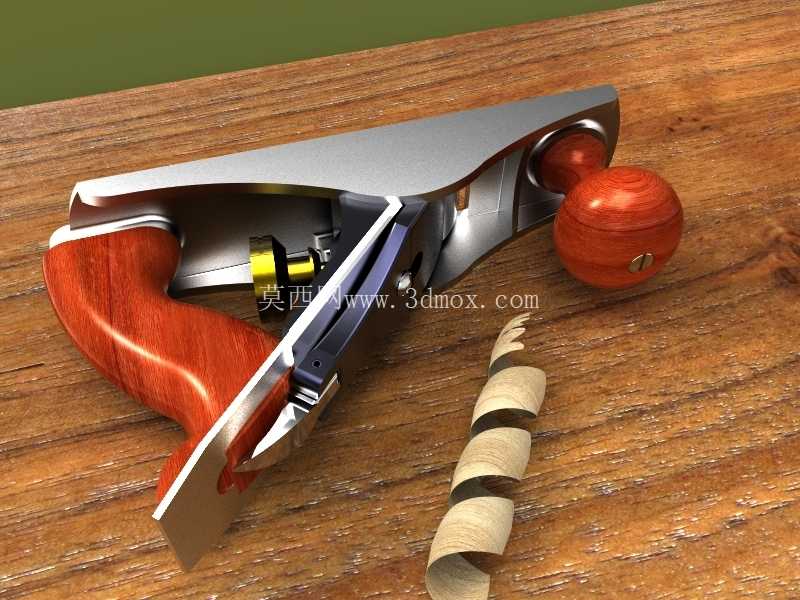

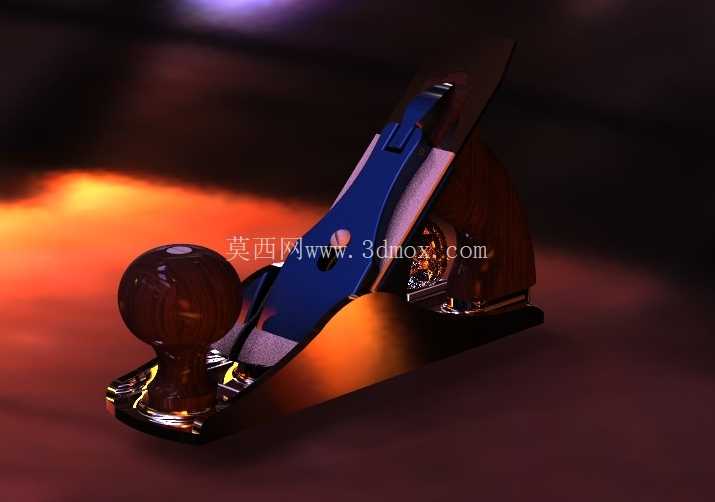

传统木工手推刨结构三维设计

这款手推刨是木工作业场景里的经典手动刨削工具，在实木家具制作、古建筑木构件加工、家装木作找平、木模修型等场景中承担核心的木料表面精整工作，区别于现代电动压刨、平刨设备，手推刨无需外接动力，操作灵活度极高，可适配狭小作业空间、异形木料局部修整、精细刨削量控制的作业需求，是手工木作、精细木工岗位从业者的必备工具。

从功能特性来看，该手推刨的核心功能是通过人力推动实现木料表层的微量切削，完成木料平面度校准、表面粗糙度优化、木料拼接面严缝处理、木料边角倒棱等作业。刨身主体采用金属结构搭配木质握持部件，金属刨底经过高精度平面加工，保证刨削过程中与木料表面的贴合度，避免刨削后出现波浪面、凹坑等缺陷；刨刀的固定结构采用楔压式锁紧设计，可根据作业需求灵活调整刨刀伸出量，粗刨作业时可将刨刀伸出量调至0.3-0.5mm，实现较快的刨削效率，精刨作业时可将伸出量调至0.1mm以内，获得光滑如镜的木料表面；前部的木质握球与后部的木质握柄符合人体工学设计，作业时手部施力路径与刨削推进方向重合，可有效降低长时间作业的手部疲劳，同时木质部件的触感温润，冬季作业不会出现金属部件的冰手感。

设计过程中首先围绕刨削作业的受力逻辑展开，刨底作为整个工具的基准面，平面度公差控制在0.02mm以内，避免基准面变形导致刨削精度失效；刨刀的安装角度设置为45度，这一角度是经过长期木作实践验证的最优切削角度，既可以保证刨刀顺利切入木料纤维，避免出现木料劈裂、戗茬的问题，又能保证刨削过程的阻力处于合理区间，降低作业者的施力强度。刨刀的调节结构设置了微调旋钮，可实现刨刀伸出量的微米级调整，同时刨刀的压盖结构可在刨削过程中压住刨刀前方的木料纤维，进一步避免刨削时出现木料撕裂的问题。排屑口的尺寸经过反复优化，宽度设置为与刨刀宽度匹配的50mm左右，可保证刨花顺利排出，不会出现刨花堵塞排屑口导致刨削卡顿的问题。

从外形尺寸与安装边界来看，这款手推刨的整体长度约250mm，刨身宽度约60mm，整体高度约120mm，属于中型手推刨的尺寸范畴，既可以完成大面积木料的平面找平作业，又不会因为尺寸过大导致操作灵活性下降。刨刀采用标准通用刨刀规格，宽度为51mm，可直接替换市售标准手推刨刀片，无需定制特殊规格配件，降低了工具的后期使用成本。前部握球的安装位置距离刨头前端约40mm，高度约80mm，作业时手部握持握球可稳定控制刨头的下压力度，后部握柄的安装位置距离刨尾端约30mm，握持角度与刨身平面呈15度夹角，推进时手腕可保持自然伸直状态，符合人体工学的施力角度。刨身两侧的结构做了圆弧过渡处理，作业时不会剐蹭木料表面，同时也避免了尖锐边角划伤作业者手部的风险。

在实际应用中，这类手推刨常配合木工台钳、马凳等工装使用，作业时将木料固定在台钳上，作业者双手分别握持前部握球与后部握柄，保持刨底与木料表面完全贴合，沿木料纹理方向匀速推进，即可完成刨削作业。针对不同硬度的木料，可适当调整刨刀的伸出量与刨削角度，比如加工硬木时可适当减小刨刀伸出量，降低单次刨削深度，避免刨刀崩刃；加工软木时可适当增大伸出量，提升刨削效率。刨身的金属部件做了防锈处理，可适应木工作业场景中多木屑、多湿度的作业环境，延长工具的使用寿命；木质握持部件采用硬木制作，经过打磨抛光处理，长期使用后会形成温润的包浆，握持手感会随着使用时长增加不断优化。
