汽车传动系统用辐条式飞轮结构设计

这款飞轮主要应用于汽车内燃机动力传动系统中，安装在曲轴输出端与离合器总成之间，是动力传递路径上的核心旋转储能部件。在发动机实际运行过程中，飞轮依靠自身较大的转动惯量，储存做功行程产生的多余动能，带动曲轴连杆机构越过上下止点，平衡非做功行程的运转阻力，让发动机曲轴输出的转速更加平稳，降低运转过程中的转速波动，同时为离合器总成提供安装基准面，将发动机输出的扭矩平稳传递给变速器输入轴，在车辆起步阶段缓冲动力接合的冲击，减少传动系统的扭转振动。

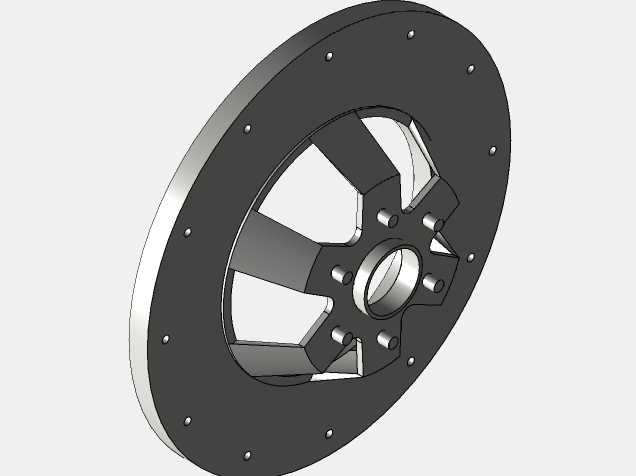

在设计思路上，这款飞轮采用了辐条式轻量化结构，摒弃了传统实心圆盘飞轮的冗余质量，外圈保留完整的环形质量带保证足够的转动惯量，中心区域通过六组辐条连接中心安装毂，辐条之间开设大尺寸镂空槽，在不降低整体结构强度的前提下大幅降低飞轮自身重量，减少曲轴的旋转惯量负担，提升发动机的油门响应速度。中心安装毂设置有均匀分布的定位销孔与螺栓过孔，能够与曲轴输出法兰精准定位，通过高强度螺栓实现刚性连接，保证高速旋转下的同轴度，避免动平衡失效引发的整车振动。外圈环形带均匀布置一圈安装孔，用于固定离合器压盘总成，摩擦面经过平面度精加工处理，保证离合器片接合时的接触面积均匀，避免动力传递过程中出现打滑、偏磨问题。

在安装边界上，这款飞轮的中心孔尺寸与对应机型曲轴输出轴轴径匹配，安装孔位的分度圆直径严格匹配对应发动机曲轴法兰的孔位参数，外圈最大外径适配对应离合器总成的压盘尺寸，轴向厚度满足离合器分离行程的空间要求，整体动平衡精度满足高转速运转要求，能够适配小排量乘用车的动力传动系统需求，在保证储能稳速功能的前提下实现轻量化设计，兼顾运转平顺性与动力响应表现。
