工业输送线用双轨承托管架结构设计

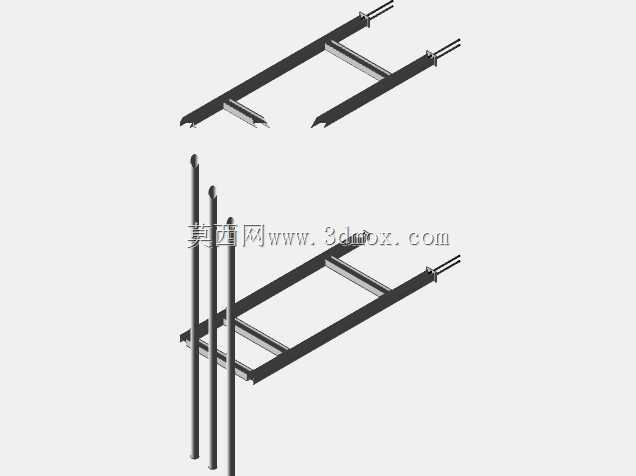

这款管架结构主要面向轻型物料输送、工位旁物料暂存以及生产线旁侧管线排布的承托场景，在车间流水线布局、自动化设备旁侧辅助支撑、仓储分拣线的侧边导向承托环节都能适配。从结构设计逻辑来看，整体采用分体式组合框架思路，两根平行的主承载梁采用带端头定位卡口的型材结构，端头预留的插接段可以直接和生产线的侧装立柱完成嵌合，不需要额外焊接转接件，现场安装时只需要对准卡口推入后拧紧紧固件即可完成固定，能大幅缩短产线改造的现场装配时长。主承载梁之间设置了两道横向连接撑，撑件和主梁之间采用角位贴合的连接方式，受力时可以将主梁上的局部载荷均匀分散到两根主梁上，避免单根梁受偏载出现弯折变形，横向撑的位置经过受力校核，刚好处于主梁受力挠度最大的区间，能有效提升整体框架的抗形变能力。配套的竖向立杆采用等径直杆结构，立杆顶端做了圆弧收头处理，既可以避免安装作业时尖锐端头划伤操作人员，也能在穿设线缆或者放置轻质管材时，减少对管线外保护层的磨损。立杆和主梁框架之间采用可拆卸的套接结构，可根据现场实际的承托高度需求，调整立杆插入主梁连接座的深度，适配不同高度的产线侧边安装需求，安装边界上，主梁的总长度适配常规0.8米到1.2米宽度的轻型输送线侧装间距，竖向立杆的可调范围覆盖0.3米到0.8米的支撑高度，整体框架的承载冗余按照单段150kg的均布载荷设计，完全能满足常规轻型物料、气动管线、线缆桥架的承托需求。从实际使用场景出发，这款管架没有多余的冗余结构，所有构件都采用等截面型材加工，加工时只需要完成定长切割、端头卡口冲压、连接位钻孔即可完成单零件加工，不需要复杂的成型工序，加工成本可控，后期维护时如果单个构件出现变形损坏，只需要拆卸更换对应零件即可，不需要整体更换框架，能降低产线运维的配件成本。结构设计时也考虑了现场安装的容错空间，主梁上的连接孔位做了长圆孔设计，安装时如果出现立柱定位的小幅偏差，可以通过长圆孔调整固定位置，不需要重新在型材上钻孔，降低现场安装的作业难度。
