可调节式管线支撑固定架结构设计

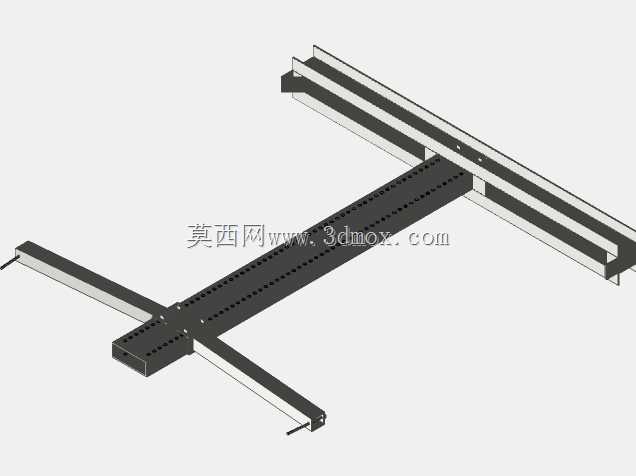

这款可调管架主要面向工业管路布设、实验室气路搭建、生产车间流体管线排布等场景使用，核心作用是为不同走向、不同管径的管线提供稳定的支撑与固定，同时可根据现场安装需求灵活调整支撑位置与延伸长度，解决传统固定管架适配性差、现场改造成本高的痛点。在实际生产应用中，车间内的压缩空气管路、冷却水管路、液压输油管路往往需要根据设备布局调整走向，传统焊接式固定管架一旦安装完成就难以调整位置，遇到设备移位、管线改路时只能切割拆除重新焊接，不仅耗费工时还会破坏安装基面的结构，这款可调管架通过多段型材的滑动配合结构，可在不拆除基座的情况下横向、纵向调整支撑点位，适配不同的管线布设路径。产品采用三段式交叉结构设计，横向长型材作为主支撑梁，梁身开设等距排列的调节孔位，可通过紧固件在任意孔位固定管线卡扣，适配不同管径的管线固定需求；纵向延伸的两段支臂同样带有调节滑槽，可根据安装基面的固定点位调整支臂的伸出长度，即使安装面的预留孔位存在偏差，也能通过支臂的滑动调节完成对位安装，无需重新在基面打孔。设计过程中充分考虑了安装边界的适配性，主支撑梁的截面采用标准矩形型材规格，可适配市面通用的管卡、抱箍等固定配件，支臂末端的安装孔位采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度；整体结构采用镂空减重设计，在保证支撑强度的前提下尽可能降低自身重量，既方便单人搬运安装，也减少了安装基面的承重负荷。结构的交叉连接处采用双紧固件锁止设计，调整到位后拧紧螺栓即可实现完全锁止，不会因管线长期振动出现位置滑移，支撑稳定性完全满足工业场景的长期使用要求，同时型材表面做了防锈处理，可在潮湿、多粉尘的车间环境下长期使用，不会出现锈蚀失效的问题。
