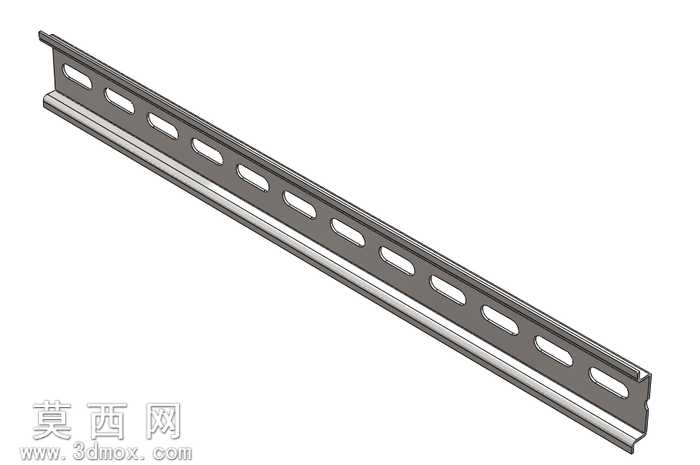

35毫米规格开槽DIN电气安装导轨

本模型为标准规格的35毫米x7.5毫米开槽DIN导轨，采用三维参数化建模方式完成构建，建模过程中优先保证导轨的标准安装尺寸精度，严格遵循DIN导轨的通用行业尺寸规范，确保模型的截面轮廓、开孔间距、侧边弯折结构完全匹配实际工业使用的导轨产品。建模时以导轨的长度方向为核心参数基准，将导轨长度设置为可调整的驱动参数，使用者可根据实际安装场景需求，修改对应草图的长度参数即可快速生成不同长度规格的导轨模型，无需重新绘制整体轮廓，大幅提升同系列不同规格导轨的建模效率。模型的材质设置为常规冷轧钢材质，渲染时还原了金属导轨的哑光镀锌表面质感，对导轨表面的长圆形安装开孔做了精准的结构还原，开孔的边缘倒角、孔位间距均按照实际产品的冲压工艺特征进行建模，同时还原了导轨两侧的弯折卷边结构，该结构是保障导轨安装强度、适配电气元件卡扣安装的核心结构，建模时对弯折处的圆角过渡做了细致处理，避免出现尖锐直角不符合实际冲压工艺特征的问题。模型的结构设计充分考虑了实际使用场景，导轨的安装面、卡扣配合面的尺寸公差预留了合理的装配间隙，可直接用于电气柜安装布局的三维装配模拟，也可用于自动化产线中电气元件安装工位的布局验证。建模过程中采用草图驱动特征的设计思路，将导轨的截面轮廓绘制为封闭草图后通过拉伸生成基础实体，再通过线性阵列特征完成等距安装孔的批量生成，最后通过倒角、圆角特征完善工艺细节，整体建模逻辑清晰，特征树简洁规整，无冗余的建模特征，方便使用者对模型进行后续的参数修改与结构调整。
