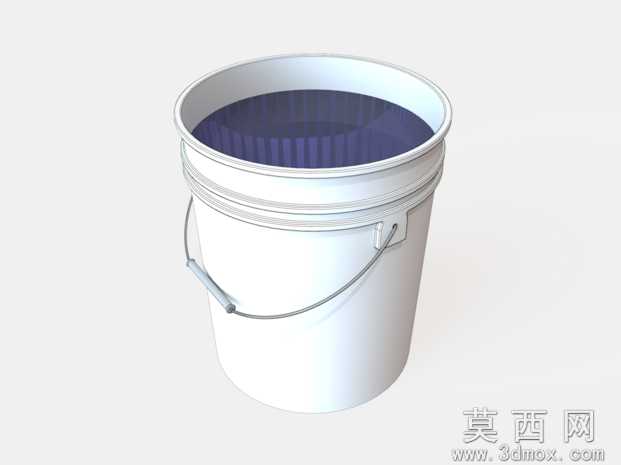

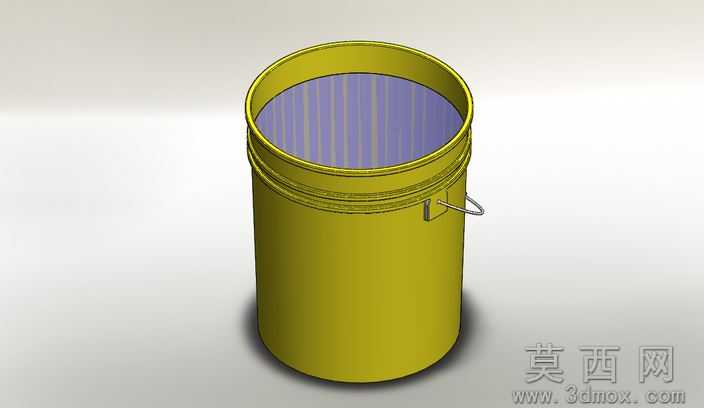

5加仑塑料手提桶SolidWorks三维模型

本模型为标准5加仑容量手提塑料桶的完整三维参数化模型，建模全程在SolidWorks2011软件环境中完成，遵循工业级塑料制品建模规范，还原真实量产桶型的全部结构细节。建模流程采用自顶向下的设计思路：首先绘制桶身的旋转截面草图，通过凸台旋转命令生成桶身基础实体，针对桶口的多层加强筋结构，采用圆周阵列配合拉伸凸台命令完成，保证桶口与桶盖配合的密封结构精度；桶身的提手安装座通过两侧对称拉伸生成，预留的提手转轴孔采用异型孔向导精准定位，确保提手转动无卡顿；金属提手部分单独建模，通过扫描命令生成弧形提手杆，两端的挂耳结构与桶身安装座做同轴心配合，还原真实提手的活动装配关系。参数设计严格遵循5加仑容器的行业标准，桶身总高度、上口直径、下底直径均按照实际量产尺寸设定，桶壁厚度均匀控制在民用塑料桶的常规壁厚范围，桶身外侧的防滑凸纹、桶口的密封卡槽、底部的加强筋阵列均做1:1还原，所有特征参数均可编辑，可根据实际需求调整容量、壁厚等尺寸。渲染材质部分，桶身主体采用食品级半透明白色PP塑料材质，调整材质的漫反射、粗糙度参数还原塑料桶的哑光质感，桶内液体采用深蓝色半透明材质，模拟盛装液体的真实视觉效果，金属提手采用镀锌钢材材质，添加轻微金属反光与磨砂质感，整体渲染效果贴近真实产品外观。结构原理上，该桶型采用上宽下窄的锥度设计，既方便空桶堆叠储运，也能保证盛装液体时的结构稳定性，桶口的多层凸筋结构用于配合桶盖实现密封，金属提手通过两侧转轴与桶身连接，承重时受力均匀，可满足满桶状态下的手提搬运需求，底部的放射状加强筋可提升桶底抗冲击能力，避免放置时磕碰变形。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES、STL、CATIA等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为塑料制品结构设计的教学案例，帮助学习者掌握旋转建模、阵列特征、装配配合的相关操作技巧，也可用于日化、涂料、食品等行业的包装容器研发参考，还可作为场景搭建素材用于工业动画、产品展示的三维场景制作。
