可折叠金属网格仓储物流手推车

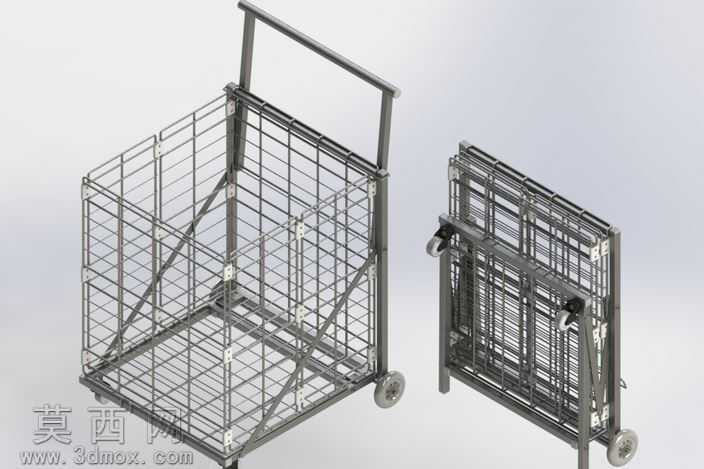

本作品为可折叠式金属网格手推车三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部承载框架开始绘制，通过草图绘制、焊件结构生成功能搭建底部矩形承托骨架，匹配脚轮安装位的定位尺寸，确保四个万向脚轮的安装孔位同轴度、位置度符合实际装配公差要求。随后进行侧部网格围栏的建模，采用等距阵列命令生成均匀排布的金属丝网格结构，网格间距参考实际仓储周转的使用需求设置，避免小尺寸货物从网格间隙掉落，同时控制整体自重。模型重点还原了折叠铰接结构，在侧围与底架、后侧推把架与侧围的连接位置，设置了可转动的铰接销轴结构，通过装配体的配合约束还原真实的折叠运动轨迹，可实现展开使用与折叠收纳两种状态的切换，折叠后整体厚度大幅缩减，能够有效节省闲置存放时的仓储空间。材质渲染阶段，为整体金属框架赋予哑光镀锌钢材材质，还原金属仓储设备的磨砂金属质感，调整材质的粗糙度、反射率参数，模拟实际工业金属制品的表面处理效果，脚轮部分分别赋予硬质橡胶与金属轮毂材质，区分不同部件的材质差异。设计过程中充分考虑实际使用场景的需求，推把部分采用符合人体工学的高度设置，倾斜角度适配人手握持施力的姿态，底部框架设置斜向加强筋结构，提升整体承载时的结构强度，避免满载时框架发生形变。网格围栏的边框采用加厚金属方管制作，提升侧围的抗冲击能力，折叠锁定结构在模型中也做了细节还原，展开后可通过卡扣结构锁定框架形态，避免使用过程中意外折叠，保障使用安全。整体模型结构完整，可动部件的运动逻辑符合真实产品的机械原理，各部件的连接关系清晰，可用于产品结构展示、仓储物流方案演示等场景。
