带张紧轮结构的20:1减速传动装置

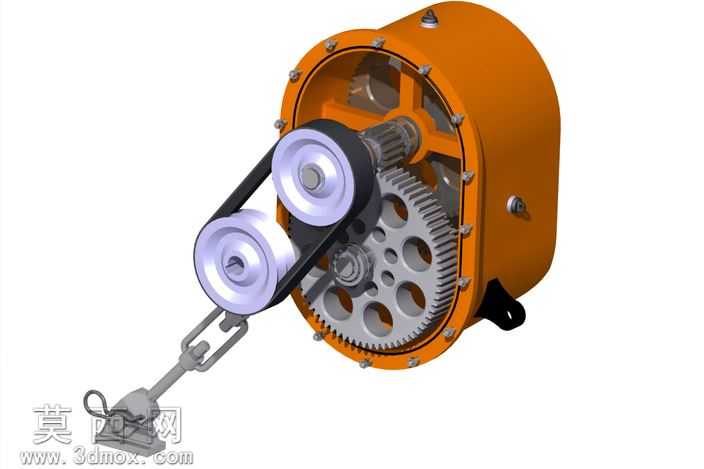

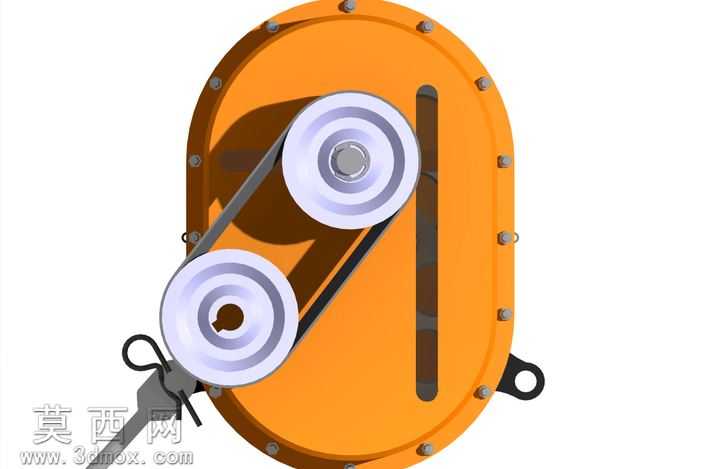

本作品为带集成张紧结构的减速传动装置三维建模成果，整体采用封闭式壳体承载内部传动构件，建模过程严格遵循机械传动设计规范，先完成核心传动参数的匹配计算，确定20:1的名义减速比后，依次搭建各级传动构件的三维特征。首先构建的是壳体部分，采用剖视展示的建模思路，将橙色铸造外壳做半开放处理，清晰呈现内部结构，壳体上的螺栓安装孔、定位凸台、底部安装支脚均按照实际装配尺寸建模，边缘做符合铸造工艺的圆角处理，表面赋予磨砂橙色漆材质，还原工业铸件的真实质感。内部传动结构分为齿轮减速组与带传动张紧组两部分，齿轮组包含大直径镂空从动齿轮与输入轴端的主动齿轮，齿轮的齿形参数按照标准渐开线圆柱齿轮规范绘制，轮齿部分做细节倒角，齿轮端面的镂空减重孔均匀分布，齿轮材质赋予银灰色金属质感，区分齿面与轮毂的材质粗糙度表现。带传动部分设置两个平行布置的带轮，配套同步带做张紧状态建模，带轮的轮槽、中心轴孔、轴端挡圈结构均完整还原，同步带赋予黑色橡胶材质，表面做细微的纹理处理模拟橡胶带的质感。张紧结构集成在壳体外侧，包含张紧摇臂、连接卸扣与张紧吊环，摇臂与带轮支架做铰接配合建模，可直观展示张紧调节的运动逻辑，卸扣与吊环的连接结构按照标准五金件尺寸建模，金属表面做镀锌质感的材质表现。建模过程中对所有装配配合关系做了校验，确保齿轮啮合间隙、带轮平行度、张紧结构活动行程均符合机械设计要求，整体渲染采用柔和的工业环境光，突出金属构件与橡胶、漆面材质的质感差异，通过半剖的展示方式清晰呈现内部传动路径，完整还原该减速张紧一体化装置的结构组成与工作原理，可用于传动结构教学、设备选型参考以及相关机械产品的设计参考。
