三级同轴式齿轮减速机三维结构设计

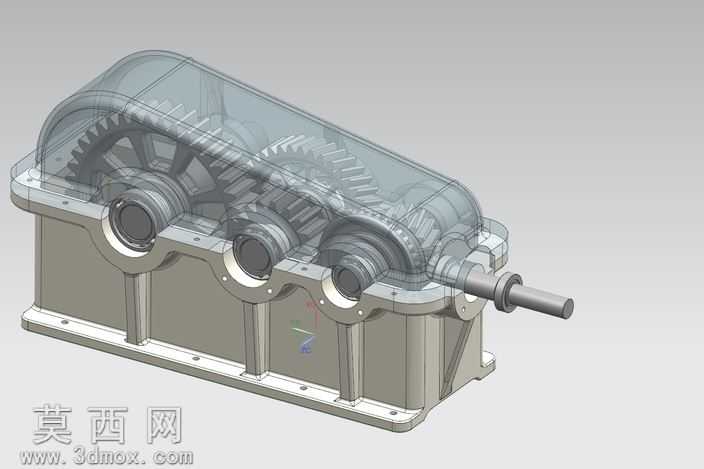

本作品为三级同轴式齿轮减速机的三维参数化设计模型，整体采用卧式剖分式箱体结构，在三维建模过程中严格遵循机械设计规范，先完成核心传动参数的计算匹配，确定各级齿轮的模数、齿数、传动比分配，保证总传动比符合重载低速传动的工况需求。建模阶段首先搭建各级传动轴的装配基准，依次完成输入轴、中间传动轴、输出轴的轴段特征绘制，针对轴上的键槽、轴肩、轴承安装位做精准的尺寸约束，保证轴类零件的同轴度公差符合装配要求。齿轮零件建模时，采用参数化渐开线齿廓生成方式，保证齿形的啮合精度，各级大小齿轮分别匹配对应的齿宽、轮毂尺寸，同时完成齿轮与轴的键连接配合设计，避免传动过程中出现周向窜动。箱体部分采用上下剖分式结构设计，建模时预留轴承座安装孔、箱体连接螺栓孔、油位观察孔、放油孔等工艺结构，箱体内壁设置加强筋结构提升整体刚性，同时合理规划箱体内腔空间，保证齿轮啮合区域有充足的润滑油存储空间，避免传动过程中出现润滑不足的问题。轴承选型匹配深沟球轴承与圆锥滚子轴承组合，分别承受径向载荷与轴向载荷，轴承端盖设计包含密封槽结构，可配套毡圈密封防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。渲染阶段对不同零件分配差异化材质：箱体采用铸铁哑光材质还原铸造件的质感，传动轴与齿轮采用调质钢金属材质，轴承部分做金属抛光质感区分，透明视窗部分采用半透明工程塑料材质，既可以直观展示内部齿轮啮合的传动结构，也能清晰呈现外部箱体的装配关系。整体装配过程严格按照实际装配工艺顺序添加配合约束，保证输入轴转动时各级齿轮可以顺畅啮合传动，输出轴可按照设定传动比稳定输出扭矩，所有零件之间不存在干涉问题，可直接用于传动原理演示、工程教学参考以及后续的工程图纸导出工作。
