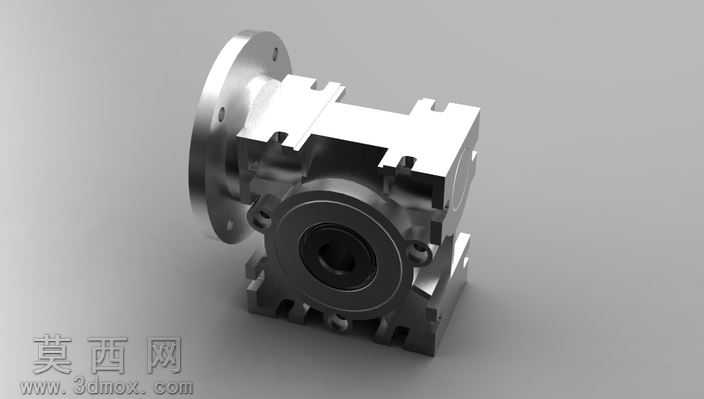

西蒂MU40硬齿面齿轮减速机结构模型

本模型为西蒂MU40系列硬齿面减速机的完整三维结构模型，建模过程严格遵循该型号减速机的实际生产尺寸与装配逻辑，采用SolidWorks完成全参数化建模，所有零部件均按照真实加工公差进行配合约束，可直接用于装配干涉校验、运动仿真模拟以及后续的工程图导出工作。模型完整还原了该款减速机的法兰输入接口、中空输出轴结构、一体式铸造箱体的外部安装定位特征，箱体表面的加强筋布局、安装固定孔位、油封安装槽、轴承配合位等细节均做了1:1还原，没有对结构做简化省略处理。渲染阶段采用金属材质分层赋予，箱体部分采用铸铝哑光磨砂材质，还原铸造壳体的细腻颗粒质感，输入法兰、输出轴端采用机加工亮面金属材质，区分出不同加工工艺带来的表面质感差异，齿轮啮合部位做了金属光泽强化处理，突出传动核心部件的结构特征，场景采用柔和的三点布光方案，避免金属表面出现过曝反光，清晰展现箱体的凹凸结构与各部件的装配层次。结构设计上，该款减速机为蜗轮蜗杆传动结构，模型内部完整构建了蜗杆、蜗轮、支撑轴承、密封端盖、锁紧螺母等全部内部零件，各传动部件之间保留了真实的传动间隙，可直接添加旋转驱动模拟减速传动过程，清晰展现动力从法兰端输入、经蜗杆蜗轮啮合减速后从输出轴端输出的完整传动路径。建模过程中优先采用草图驱动特征的建模思路，对箱体的复杂曲面采用放样、扫描混合等特征完成构建，对标准件如轴承、螺栓等采用系列化零件配置，方便后续同系列不同规格型号的快速改型设计，所有特征均保留完整建模历史，方便使用者根据自身设计需求调整安装尺寸、传动比参数、接口形式等核心参数，模型同时兼顾了外观展示与结构设计参考的双重需求，既可以作为产品宣传渲染的素材使用，也可以作为非标自动化设备选型时的装配参考模型，帮助设计人员快速完成动力端的布局匹配，校验减速机与伺服电机、负载端的安装配合尺寸，减少选型阶段的尺寸核对工作量。
