生产线托盘防错定位导向导轨构件

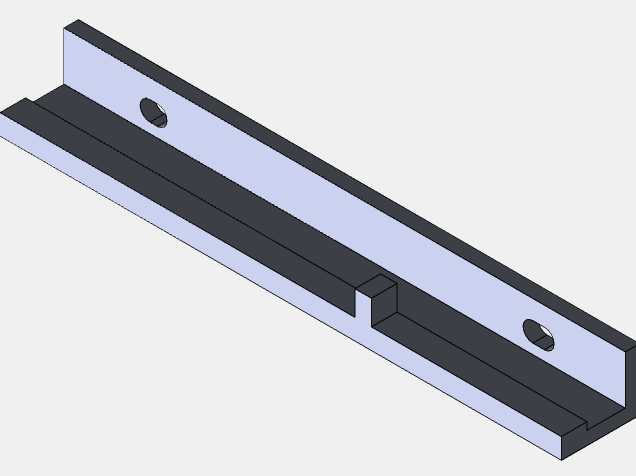

该构件主要应用于离散制造业自动化生产线的托盘输送工位，承担托盘行进过程中的导向、定位与防错限位功能，是流水线工位段保障物料托盘精准停靠、避免错位卡滞的核心配套结构件，常见于电子组装、汽配零部件加工、小件包装等需要托盘载具循环输送的生产场景，能够有效消除托盘偏移导致的取料失败、工位对位偏差等生产异常，降低产线停线排查的频次。从实际用途来看，该构件作为托盘行进路径的侧边约束部件，一方面为托盘提供连续的侧向导向支撑，让托盘沿预设路径平稳滑移，另一方面通过自身的槽位结构与凸起卡位，配合托盘底部的对应结构实现防错功能，仅允许符合尺寸与卡位要求的正确托盘进入对应工位，从物理结构上杜绝错装、混流的托盘流入下道工序，契合产线防错设计的核心需求。在功能特性上，构件采用长条形槽型截面设计，整体为一体化铣削成型结构，两侧立边形成稳定的导向接触面，接触边缘做了微小倒角处理，避免托盘滑移过程中出现剐蹭卡滞；构件上预留的两个沉头安装孔，可通过紧固件将构件牢牢固定在输送线的机架安装面上，沉头设计能够保证安装后紧固件端面不突出导向面，不会对托盘行进造成干涉；构件中段设置的凸起卡位与内凹让位槽，是实现防错功能的核心结构，当错误规格的托盘经过时，卡位会阻挡托盘继续行进，只有匹配对应凹槽的合规托盘才能顺利通过，无需额外加装传感器即可实现物理防错，可靠性远高于光电类检测方案，适配多粉尘、多油污的恶劣车间环境。设计思路上，该构件优先考虑了安装适配性与长期使用的耐磨性，整体采用等截面延伸设计，可根据不同产线的工位长度灵活截取对应长度，无需重新开模定制；槽型结构的壁厚经过受力校核，既能够承受托盘频繁滑移带来的侧向冲击力，不会长期使用后出现变形弯折，又尽可能控制了构件自身重量，降低安装与调整的操作难度；安装孔的间距按照通用输送线铝型材的安装孔位标准设计，可直接适配市面主流的输送机架型材，不需要额外加工转接板，大幅降低现场改造的施工成本。在外形尺寸与安装边界上，构件整体为细长型槽体结构，宽度方向的安装尺寸适配常规40系列、50系列工业铝型材的安装面，安装孔的沉头深度适配常规内六角圆柱头螺栓的头部尺寸，安装后构件整体突出安装面的高度经过优化，既能够提供足够的导向限位高度，避免托盘受外力后从导向槽中脱出，又不会过高干扰托盘上方的物料取放动作；构件两端做了微小的导入斜角，方便托盘初始进入导向段时顺利对位，即使托盘存在微小的位置偏差，也能顺着斜角滑入正确导向路径，降低托盘上料时的对位难度。
