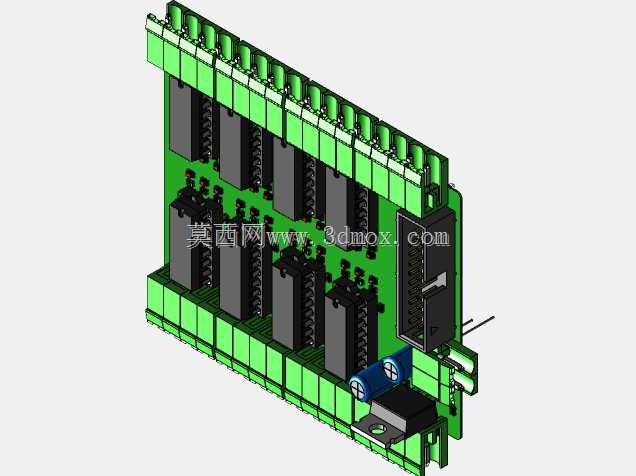

多通道导轨式继电器模组结构设计

这款多通道导轨式继电器模组，是工业电气控制场景中常用的信号中转与功率驱动部件，主要应用在自动化产线控制、低压配电回路、设备信号隔离、PLC输出扩展等场景中，能够实现小电流控制信号对大功率负载回路的通断控制，同时起到强弱电隔离、保护主控单元的作用，避免负载侧的浪涌、干扰直接串入控制核心影响设备运行稳定性。从实际用途来看，该模组可同时承接八路独立控制回路的通断需求，每一路都搭载独立的电磁继电器单元，能够分别控制不同的负载回路，比如电磁阀、接触器线圈、指示灯、小型电机等常见工控负载，相比单路继电器零散接线的方式，集成化的模组能够大幅缩减柜内接线工作量，降低接线错误概率，同时统一的外观结构也更方便柜内布局规整，提升电气柜内部的整洁度与后期维护效率。在功能特性上，模组采用板载集成设计，将继电器、接线端子、状态指示、续流保护元件都整合在同一块PCB基板上，每路继电器都配有对应的续流二极管，能够吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端控制元件；上下两侧的接线端子分别对应控制信号输入侧与负载输出侧，端子采用螺丝压接结构，接线牢固不易松脱，适配常规多股硬线与软线的压接需求，同时端子排列整齐，线号标识清晰，方便施工人员快速对应回路接线。在设计思路上，整体采用标准DIN导轨安装结构，模组上下两端设计有适配标准电气导轨的卡扣结构，能够直接卡装在电气柜内通用的35mm标准导轨上，无需额外打孔固定，安装拆卸都十分便捷；外壳两侧与上下端采用绿色阻燃绝缘防护结构，既能够对内部PCB板与元件起到防护作用，避免安装、运维过程中误触带电部位，也能防止相邻回路之间的短接风险，阻燃材质也符合电气柜内的防火安全要求。从安装边界来看，模组整体为长条形薄型结构，宽度方向适配多回路排布的紧凑需求，深度方向不会过多占用柜内纵深空间，安装后与相邻导轨元件的安全间距符合低压电气安装规范，既可以单独安装使用，也可以多组并排拼装在同一段导轨上，满足更多回路的控制扩展需求，模组侧边预留的扩展卡位也方便多模组拼接时保持对齐，整体布局规整统一。
