8×4英尺卡什米尔贾利表数控路由器结构设计

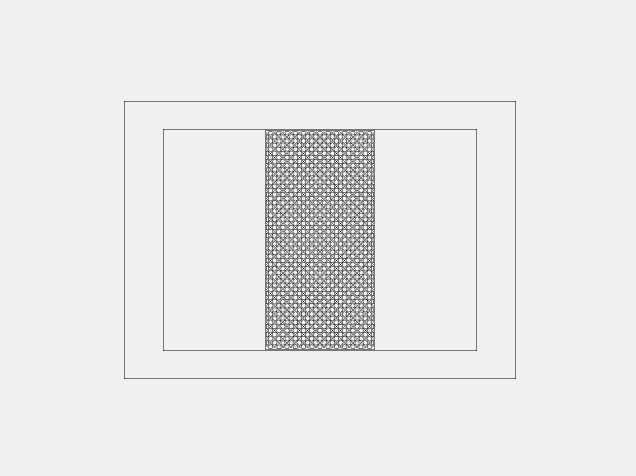

该设计针对装饰板材镂空加工场景打造，适配8×4英尺标准大幅面板材的加工需求，主要应用于室内装饰雕花、艺术隔断加工、特色纹样板材批量生产等场景，可实现卡什米尔贾利传统交叉格纹的高精度自动化加工，替代传统手工镂刻的低效作业模式，大幅提升特色装饰板材的生产一致性与加工效率。设备整体加工幅面严格匹配行业通用的8×4英尺板材尺寸，即加工区域覆盖2440mm×1220mm的标准板材边界，无需对常规市售装饰板材进行裁切预处理即可直接上料加工，有效减少板材裁切损耗与上料对位的辅助工时。设计过程中充分考虑大幅面加工的结构刚性需求，工作台采用整体矩形框架承载结构，中间加工区域预留足够的镂空避让空间，既保证整张板材放置时的支撑平整度，又避免加工过程中刀具与工作台面发生碰撞。设备的运动结构采用双侧同步驱动的布局思路，X轴横梁横跨整个加工幅面，保证长行程移动过程中的运动平稳性，Y轴沿工作台两侧导轨纵向移动，Z轴搭载加工主轴实现垂直方向的进给动作，可适配不同厚度板材的雕刻、镂铣加工需求。针对卡什米尔贾利纹样的密集交叉网格加工特点，设计时对主轴的安装刚性做了针对性强化，减少高速小进给加工时的主轴振颤，保证细密网格纹路的加工边缘光滑无毛刺，无需后续大量人工打磨修整即可达到装饰成品的外观要求。设备的安装边界充分考虑车间常规布局需求，整体外轮廓在加工幅面基础上预留合理的传动部件与防护结构安装空间，无需超大占地空间即可完成部署，适配中小型装饰加工车间、广告制作门店的场地条件。工作台面采用分区支撑设计，板材放置后可通过简易压固结构实现快速固定，避免高速加工过程中板材移位导致的纹样偏差，同时方便不同材质板材的快速换料作业，兼顾小批量定制加工与批量标准化生产的使用需求。
