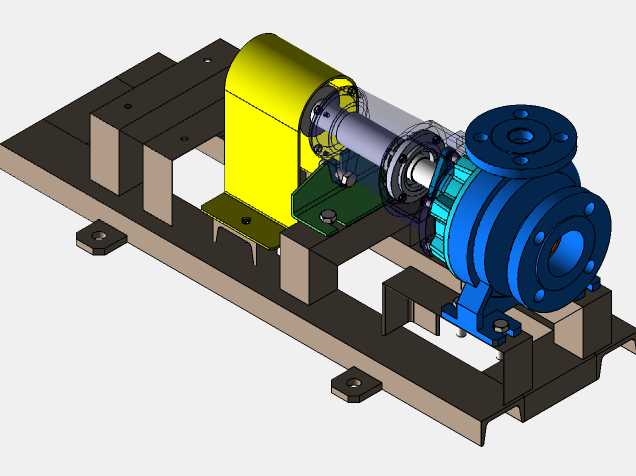

卧式单级离心泵整机结构三维设计

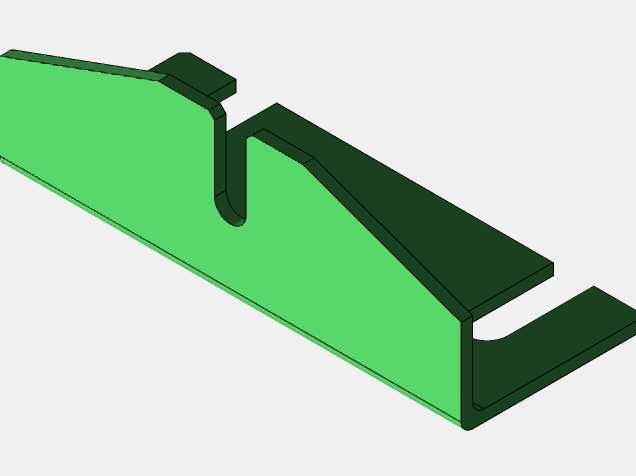

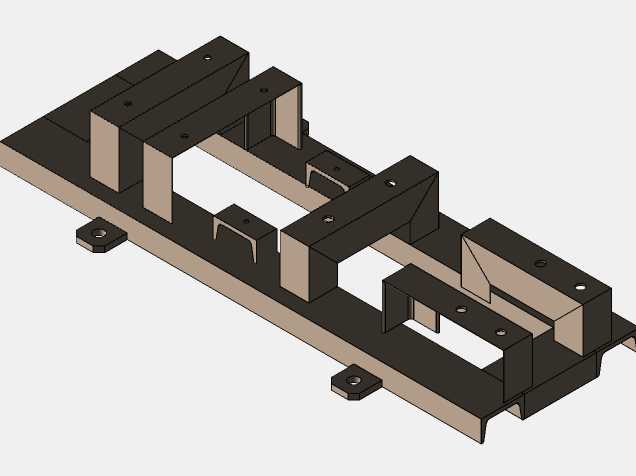

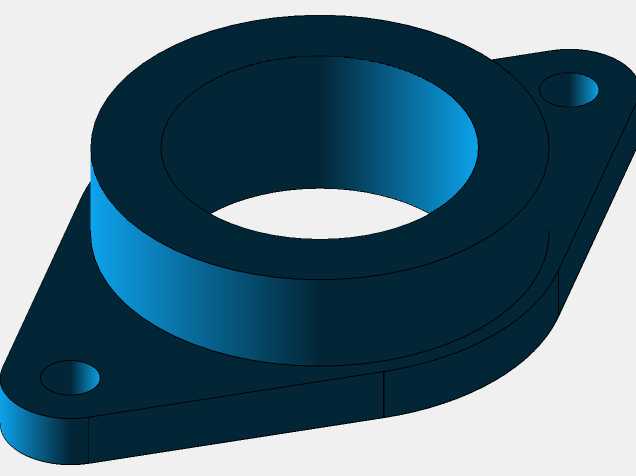

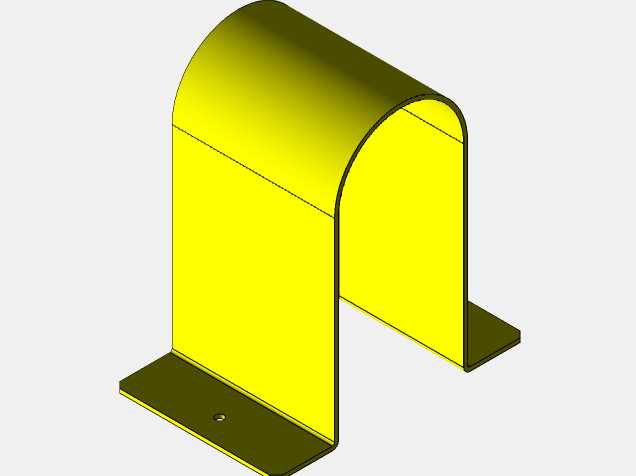

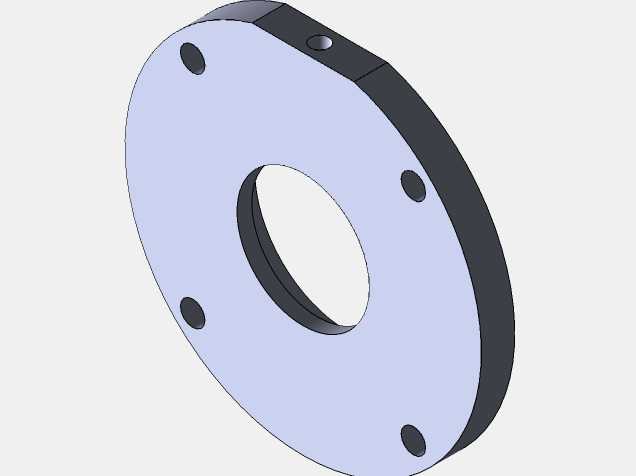

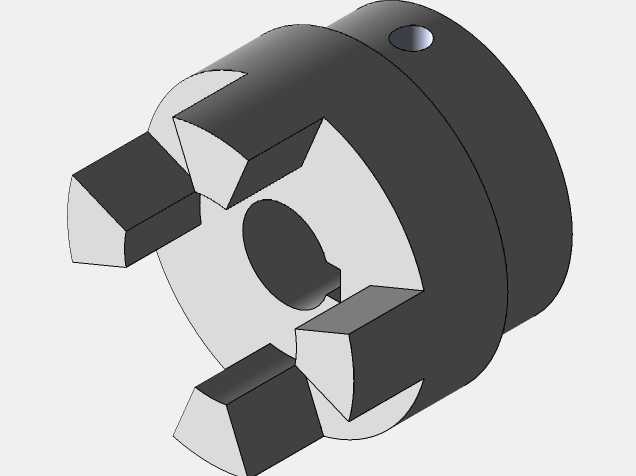

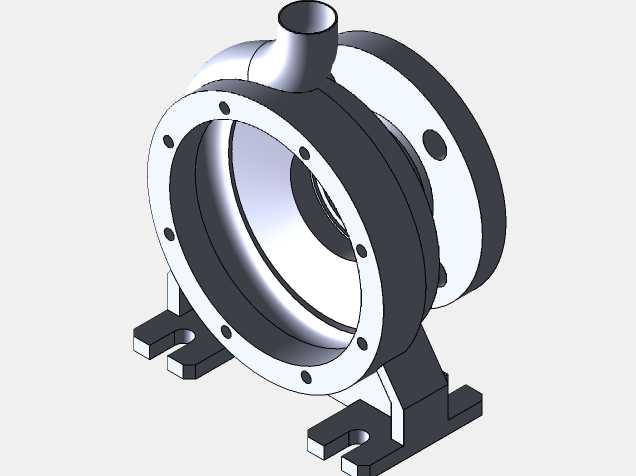

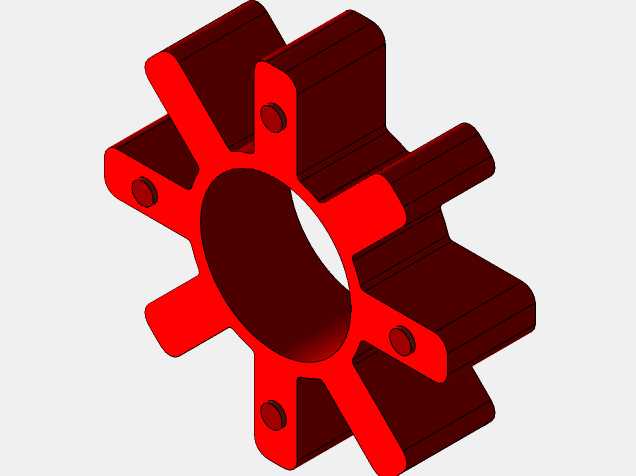

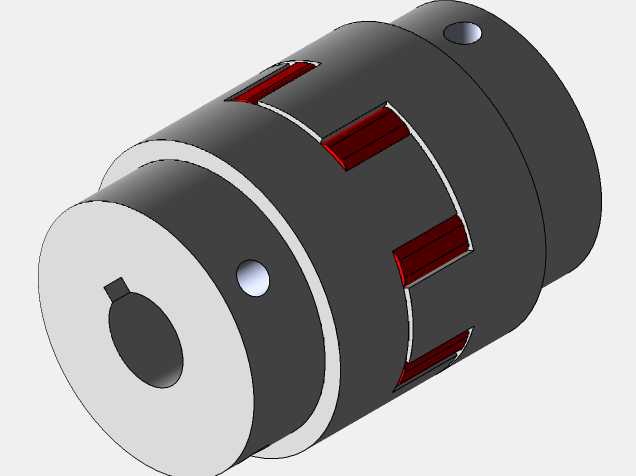

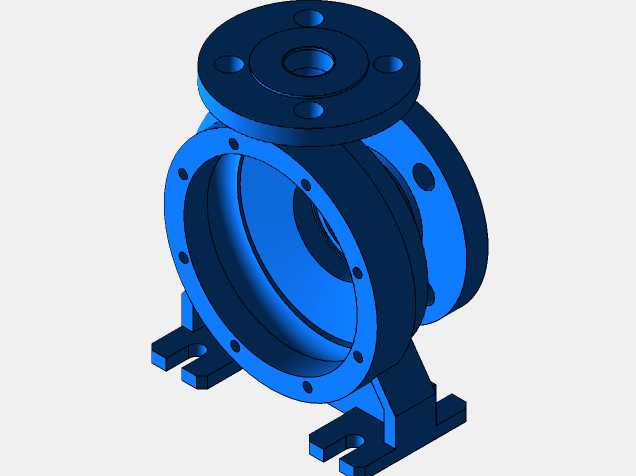

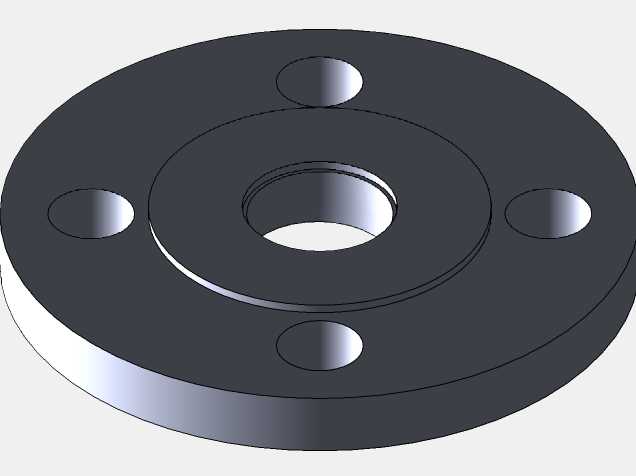

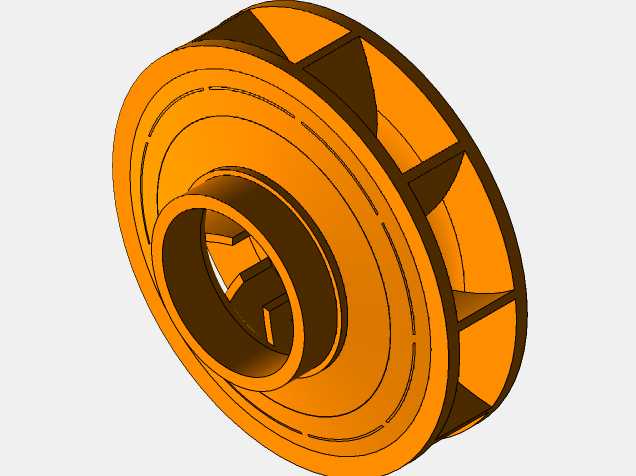

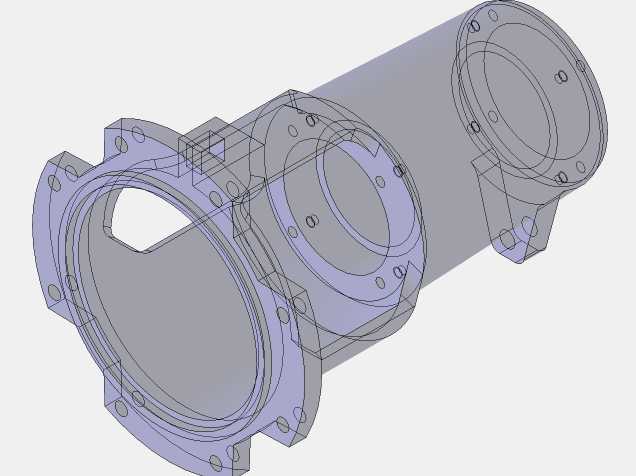

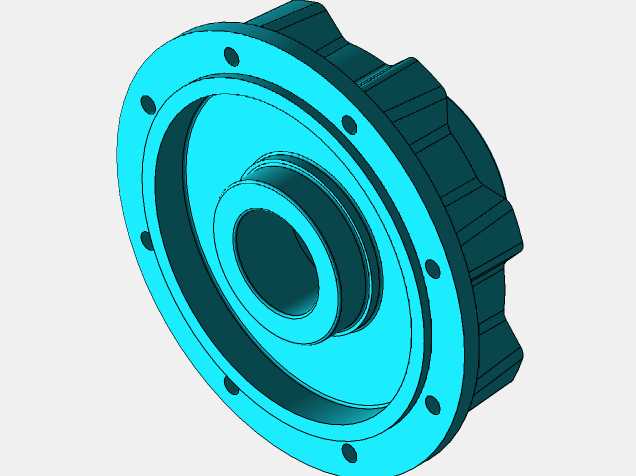

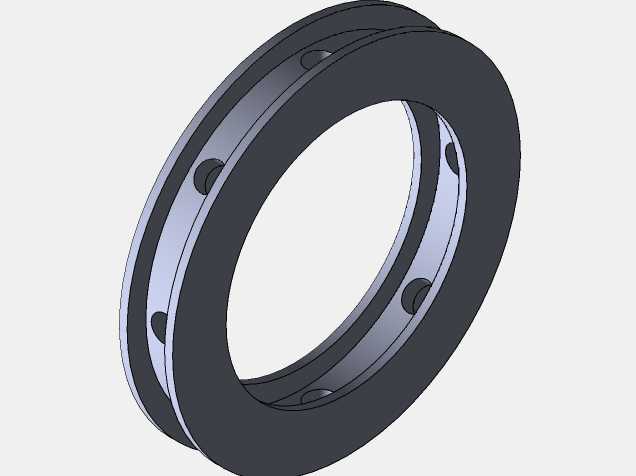

这款卧式离心泵的三维结构设计，主要面向工业流体输送场景的应用需求，可覆盖市政供水、暖通循环、化工介质输送、农田排灌、工业冷却水循环等多个作业场景，作为流体管路系统的核心动力部件，依靠叶轮高速旋转产生的离心力完成流体的增压输送，实现液态介质从低压端到高压端的稳定传输，适配清水、低粘度理化性质接近水的工业介质输送作业。从功能特性来看，该泵采用卧式直联传动结构，泵体与驱动端通过联轴器组件衔接，相比立式泵结构拥有更低的安装重心，运行过程中振动幅度更小，日常维护时无需拆卸管路即可完成轴承、机封等易损件的检修更换，大幅降低运维的时间成本。泵体采用经典的蜗壳式流道设计，流道过渡段做了顺滑圆弧处理，能够有效降低流体在泵腔内部的湍流损失，提升泵组的运行效率，进出口采用标准法兰连接结构，可直接对接同通径的工业管路，减少现场安装的适配工作量。设计过程中重点考量了整机的安装边界与运行稳定性：底部采用一体式铸造机座，机座预留了对应规格的地脚螺栓安装孔，安装时可直接通过膨胀螺栓固定在混凝土基础上，机座与泵体、驱动端的连接面做了平面度公差约束，保证传动组件的同轴度要求，避免运行过程中出现偏磨、异常振动的问题。传动端设置了独立的轴承润滑腔，可存储润滑脂对滚动轴承进行持续润滑，同时搭配机械密封结构防止泵内介质沿轴端泄漏，密封端设置了防尘挡圈，可阻挡外界粉尘进入密封腔延长密封件使用寿命。外形尺寸方面，整机沿轴向的长度预留了联轴器检修的操作空间，径向尺寸以泵体最大外径为边界，安装时可根据进出口法兰的中心高确定基础的浇筑高度，保证管路对接时无额外应力作用在泵体法兰上。泵体顶部设置了排气螺塞，首次启动前可通过该位置排出泵腔内的空气，避免气缚现象导致泵无法正常吸液，底部设置了排污螺塞，冬季停机或长期闲置时可排空泵腔内残留介质，防止冻裂泵体或残留介质锈蚀流道。驱动端的护罩结构完全覆盖联轴器等旋转部件，避免运维过程中发生机械伤害风险，整体结构的设计完全贴合工业现场的实际安装、使用、运维需求，各部件的装配间隙、公差配合都经过合理校核，既保证运行过程中的结构强度，也兼顾了加工制造的工艺可行性。
