倒挡立式双缸蒸汽动力装置结构

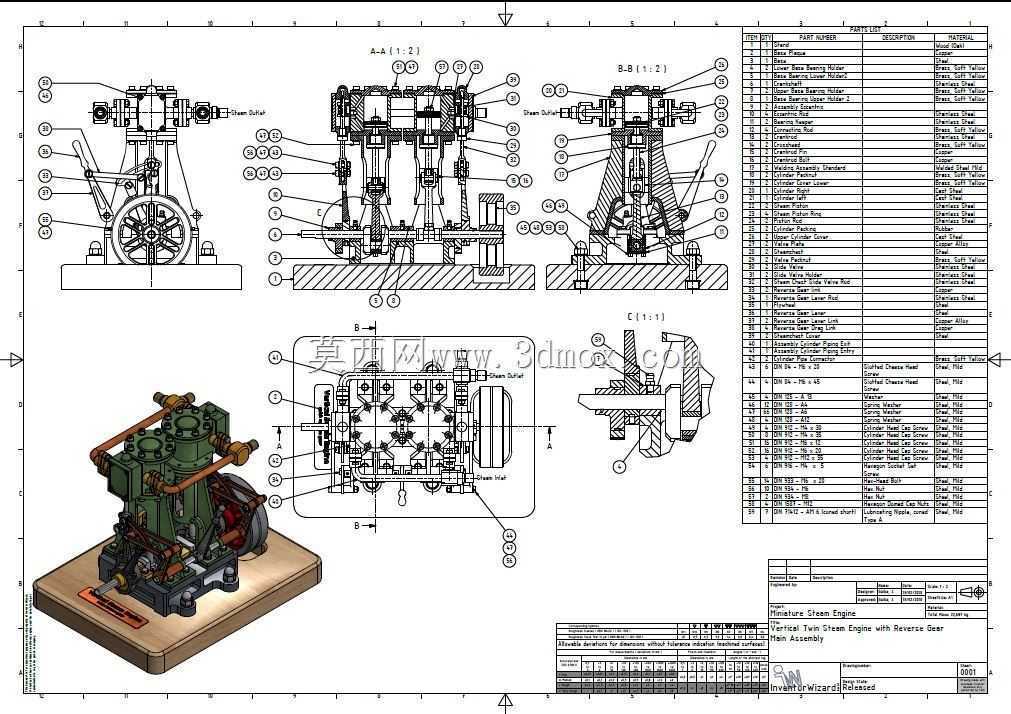

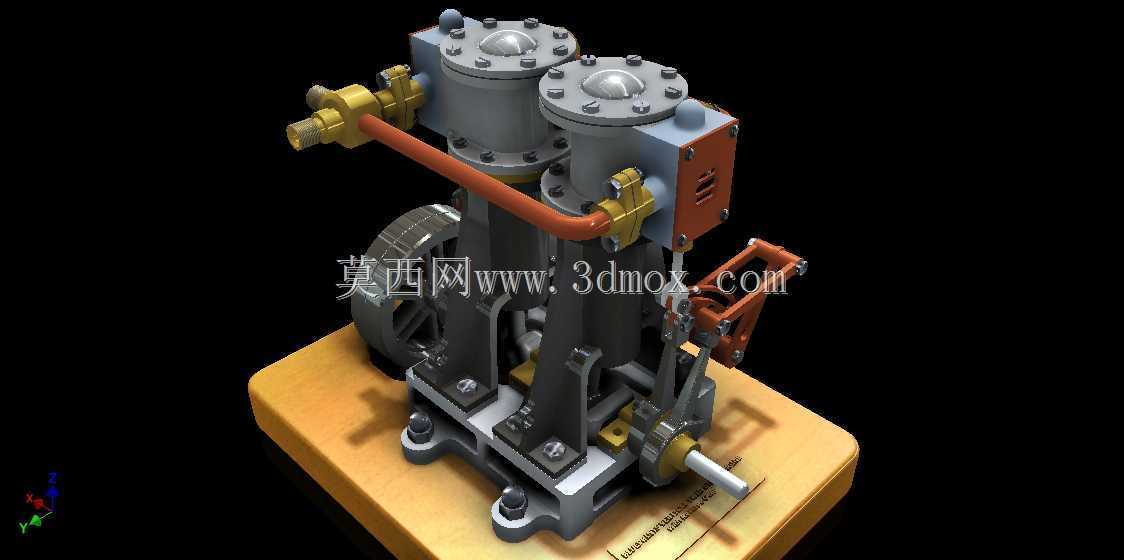

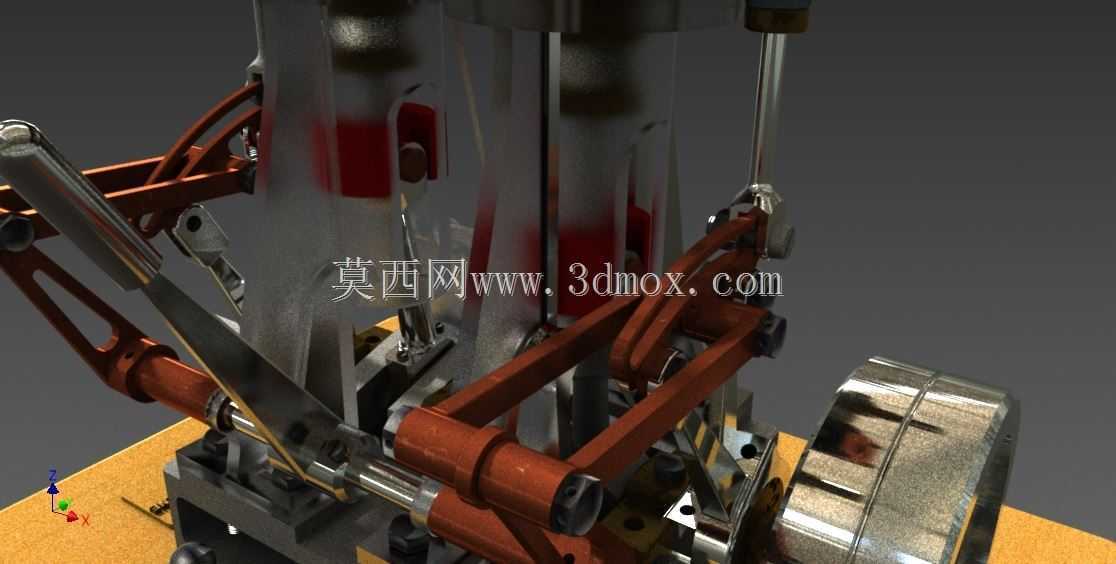

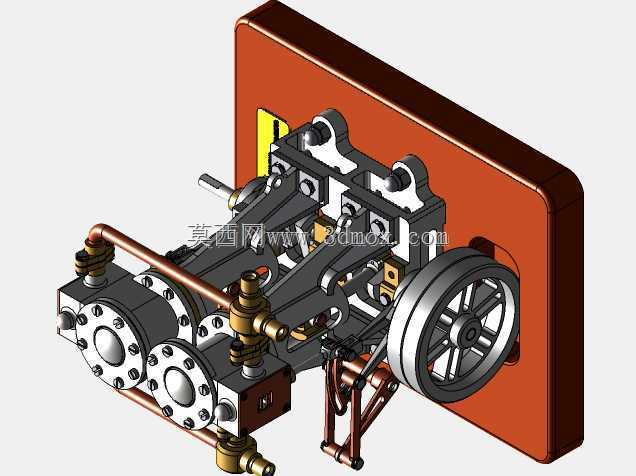

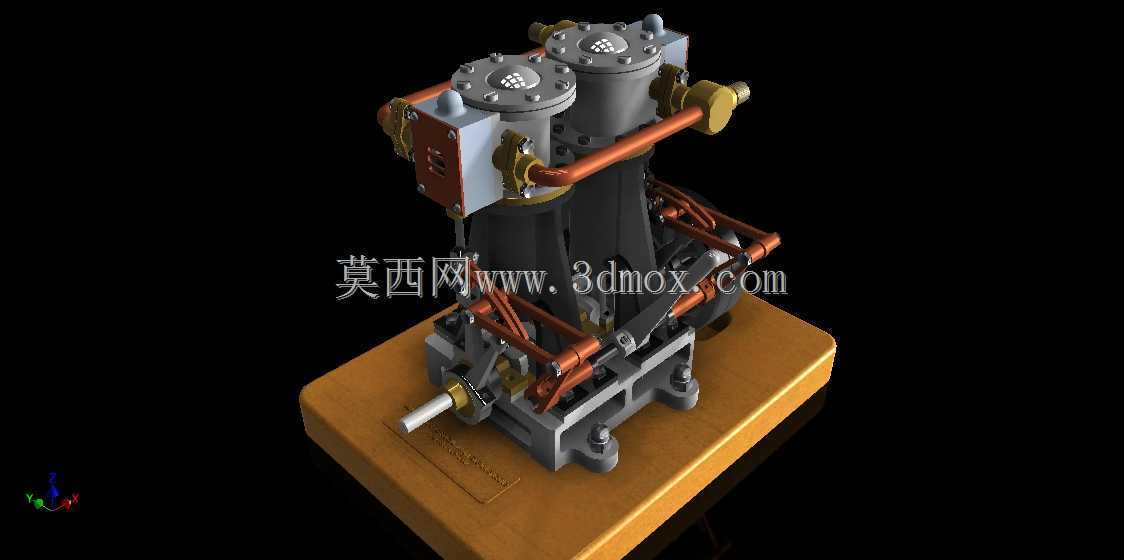

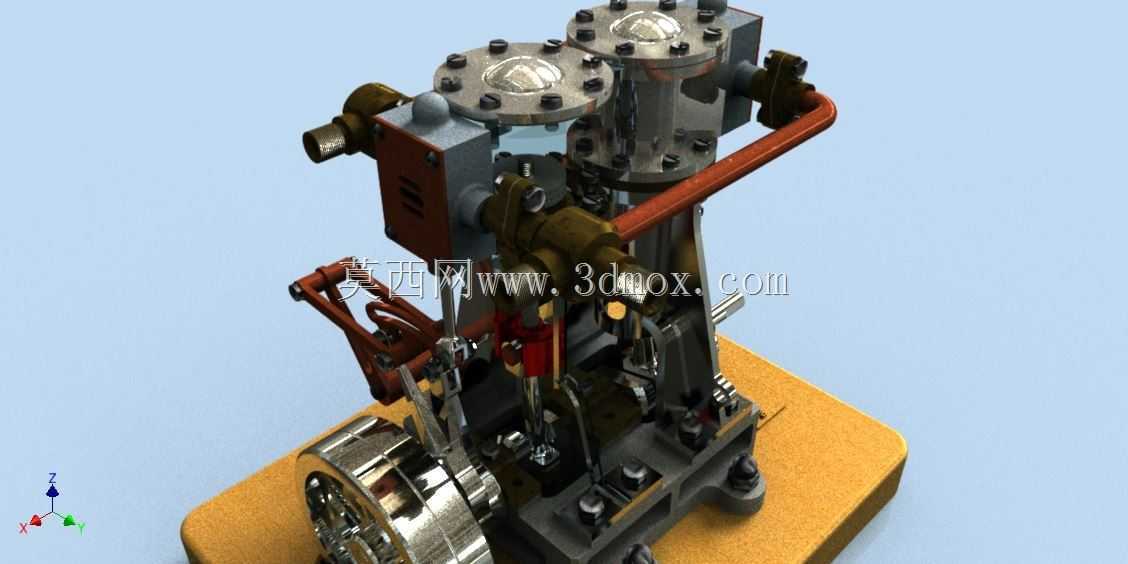

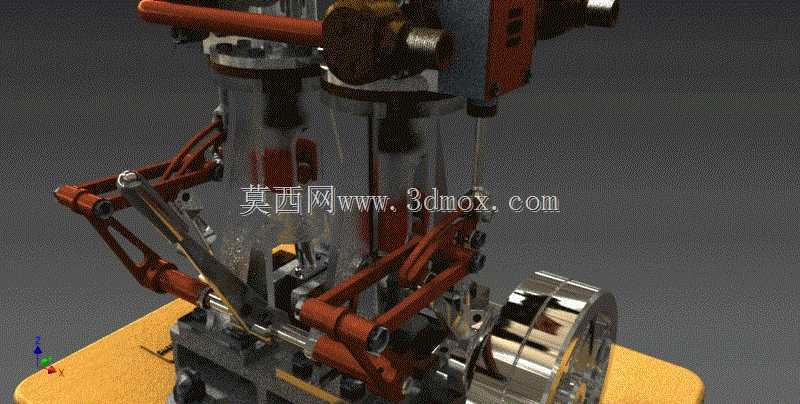

这款倒挡立式双缸蒸汽动力装置，主要适配小型固定式动力输出场景、复古动力教具演示场景以及微型蒸汽动力车船的动力供给场景，能够在低压蒸汽供给条件下稳定输出旋转动力，同时集成倒挡切换功能，无需额外外接换向机构即可实现输出轴正反转的快速切换，适配需要双向动力输出的应用需求。从实际用途来看，该装置既可以作为蒸汽动力原理教学的具象演示载体，直观展示双缸蒸汽配气、曲柄连杆传动、换向机构的协同运作逻辑，也可作为小型蒸汽动力设备的核心动力单元，为小型发电机组、微型船舶模型、复古动力展品提供可靠的动力来源。在功能特性层面，该装置采用立式双缸错位布局，两个气缸的配气相位相互错开，能够有效抵消单缸蒸汽机运行时的动力死点，让动力输出更加平顺，降低运行过程中的振动幅度；集成的倒挡机构通过调整配气滑阀的位置改变蒸汽进入气缸的时序，无需改变蒸汽输入方向即可快速切换输出轴的旋转方向，操作逻辑简单直接，换向响应迅速；装置的曲柄连杆机构采用对称式连杆布局，能够将活塞的直线往复运动平稳转化为飞轮的旋转运动，外露的连杆结构也便于日常的润滑维护与运行状态观察。在设计思路上，该装置优先考虑了结构的紧凑性与运行的可靠性，将气缸、配气机构、换向机构、曲柄飞轮组沿垂直方向集成布置，大幅缩小了装置的水平安装占用空间，立式结构也能够让气缸内的冷凝水自然向下汇集排出，减少冷凝水积聚对气缸活塞造成的液击损伤；所有运动部件的连接位置都预留了充足的活动间隙，同时保证配合精度，既避免运行过程中出现卡滞，也能减少蒸汽泄漏的风险；飞轮采用大直径金属质感结构设计，能够储存足够的转动惯量，帮助装置平稳越过活塞运动的上下止点，维持转速的稳定性。在外形尺寸与安装边界层面，该装置整体为立式柱状布局，底部为方形安装基座，基座上预留了标准化的安装固定孔位，可直接通过螺栓固定在安装台面或设备机架上，安装时需要在基座周边预留足够的操作空间，用于蒸汽管路连接、换向操纵部件的安装以及日常的维护操作；装置上部的操纵杆向外延伸，需要预留对应的活动空间避免与周边部件产生干涉，蒸汽输入接口布置在装置侧部，连接管路时需要保证管路走向顺畅，避免过度弯折影响蒸汽供给效率；整体重心沿垂直轴线分布，安装后稳定性强，运行时的振动不会导致装置出现移位问题。
