立式台钻全套零件结构设计

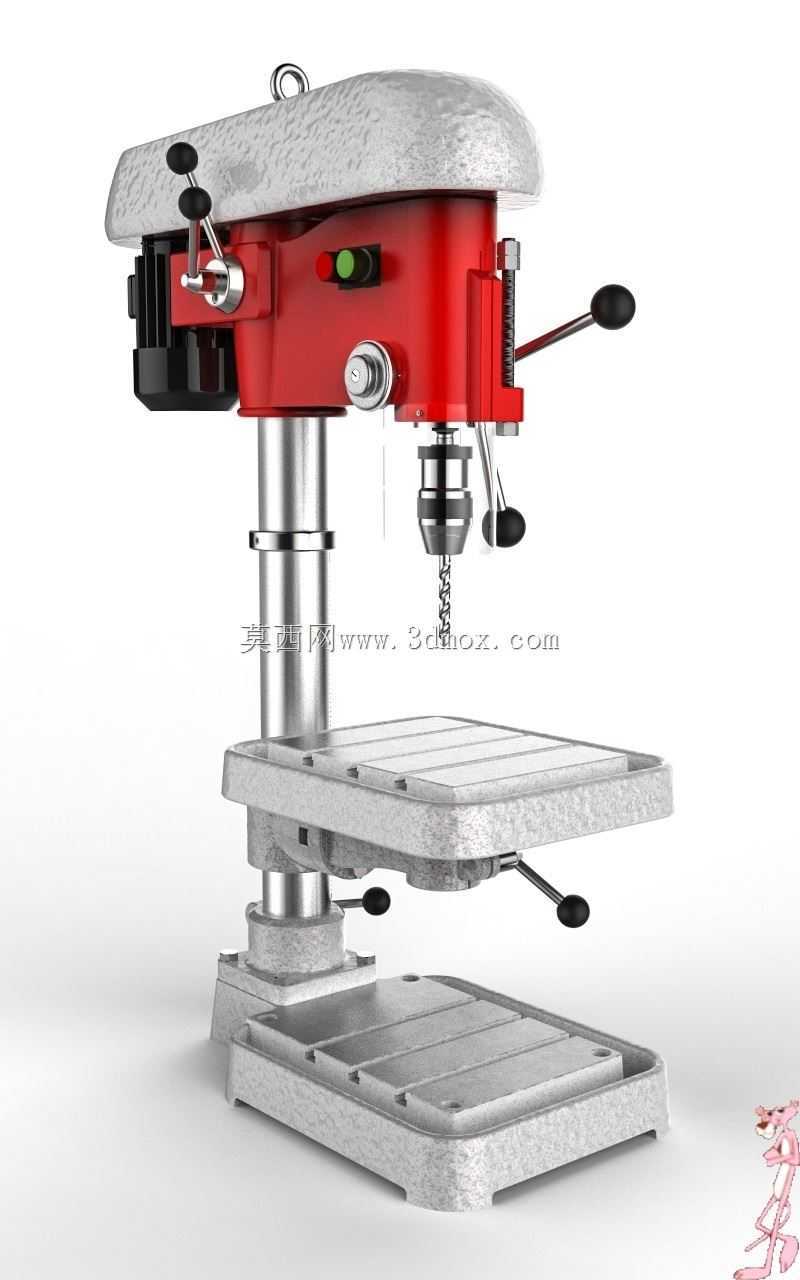

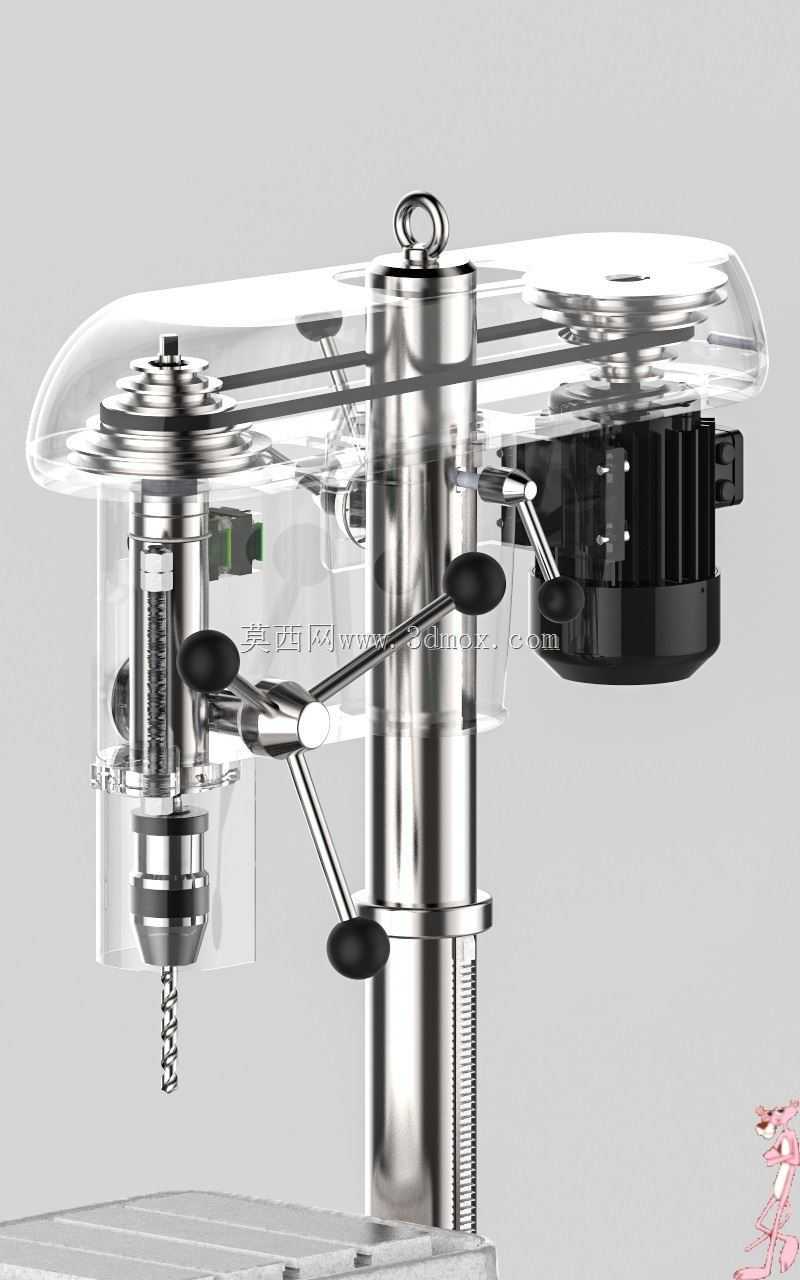

这款立式台钻是机械加工、五金制造、维修维保场景中极为常用的孔加工设备，广泛适用于小型零件的钻孔、扩孔、铰孔、攻丝等加工作业，在五金加工车间、设备维修站点、职业院校实训场地、小型零部件生产作坊都能见到这类设备的身影，能够满足黑色金属、有色金属、非金属板材及型材的小直径孔加工需求，加工过程中工件固定放置于工作台面，通过主轴带动钻头做旋转进给运动完成切削，相比手持电钻拥有更高的加工精度与更好的作业稳定性，能有效保证孔位的同轴度与垂直度要求。

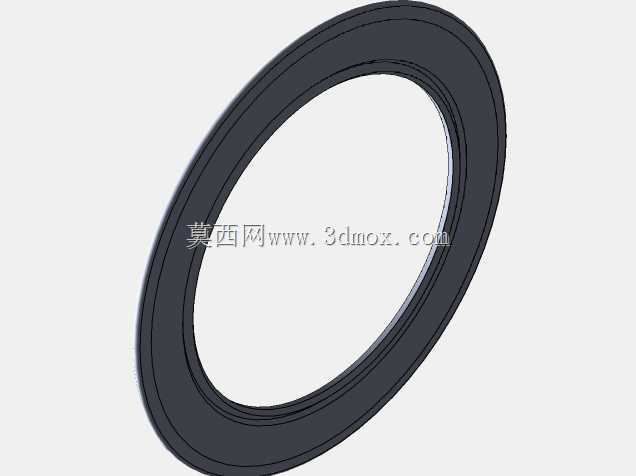

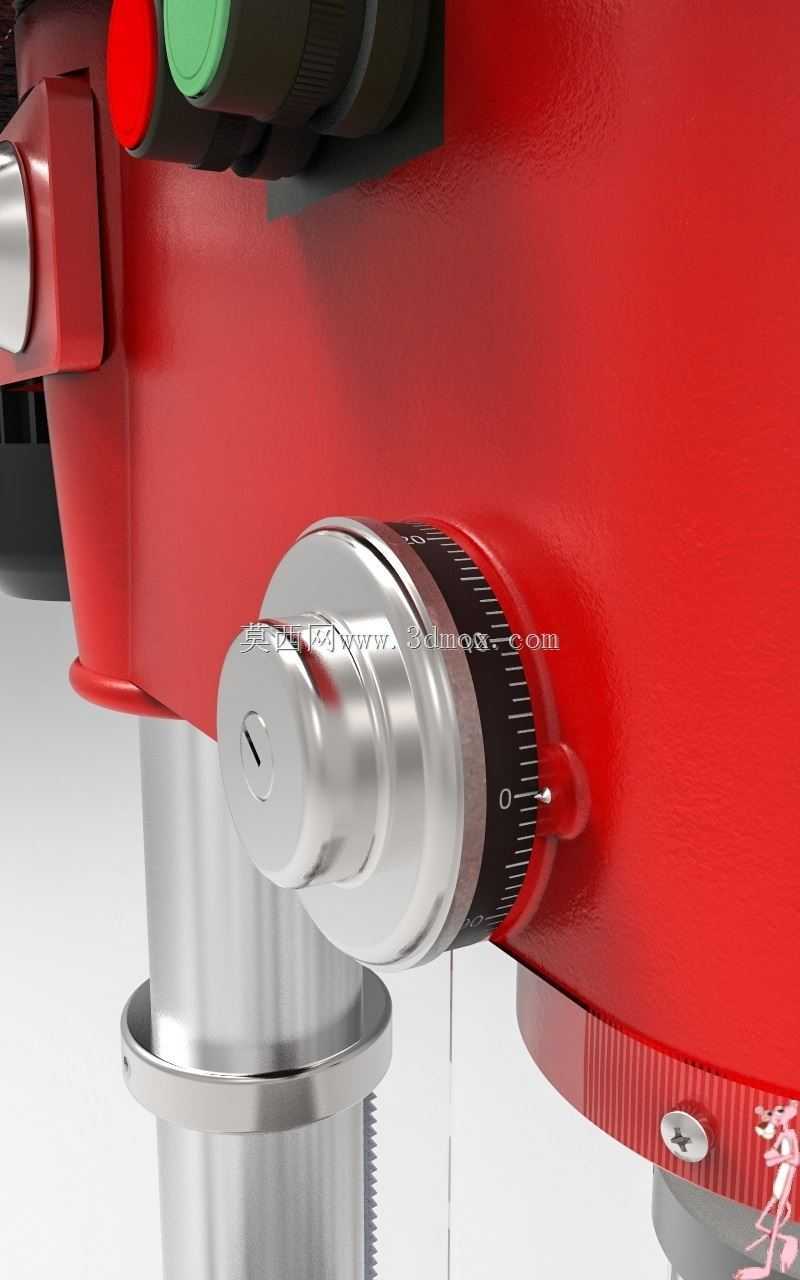

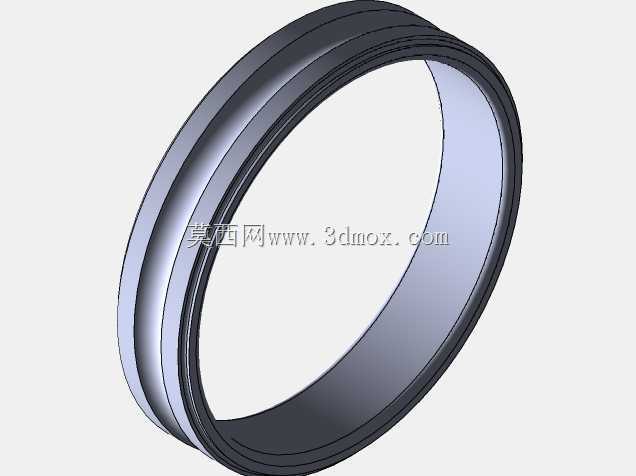

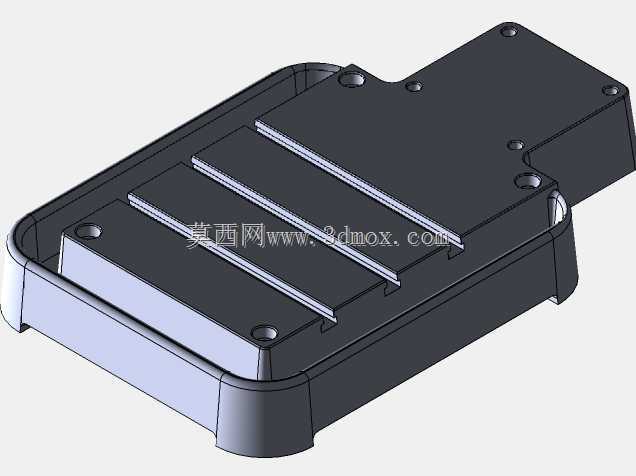

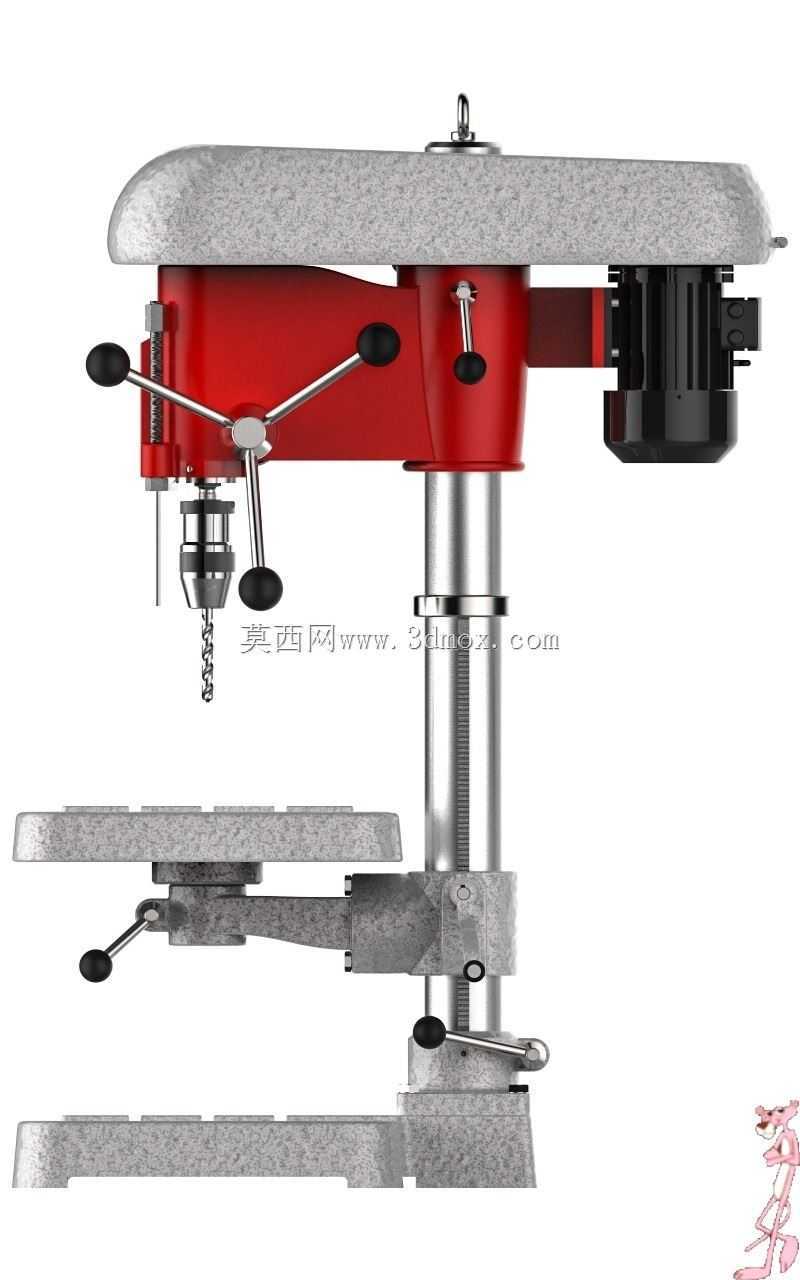

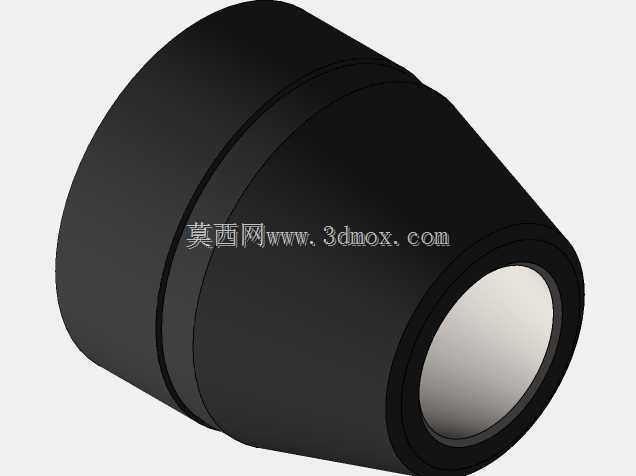

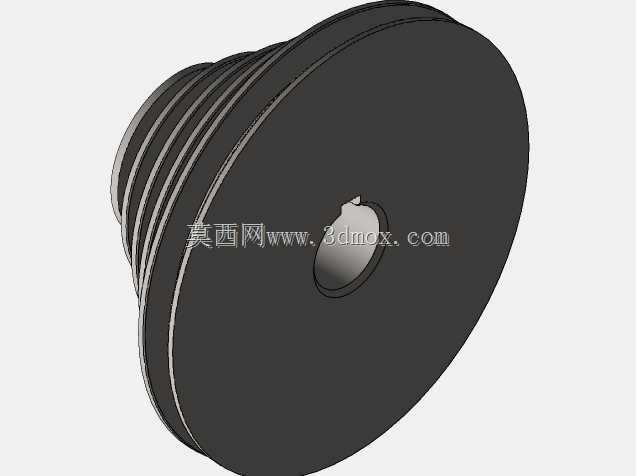

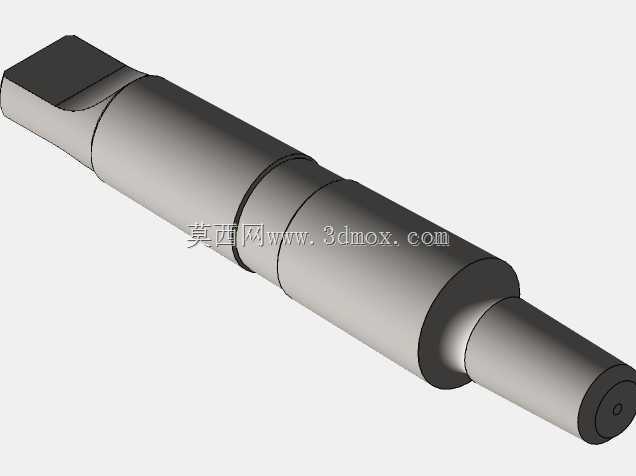

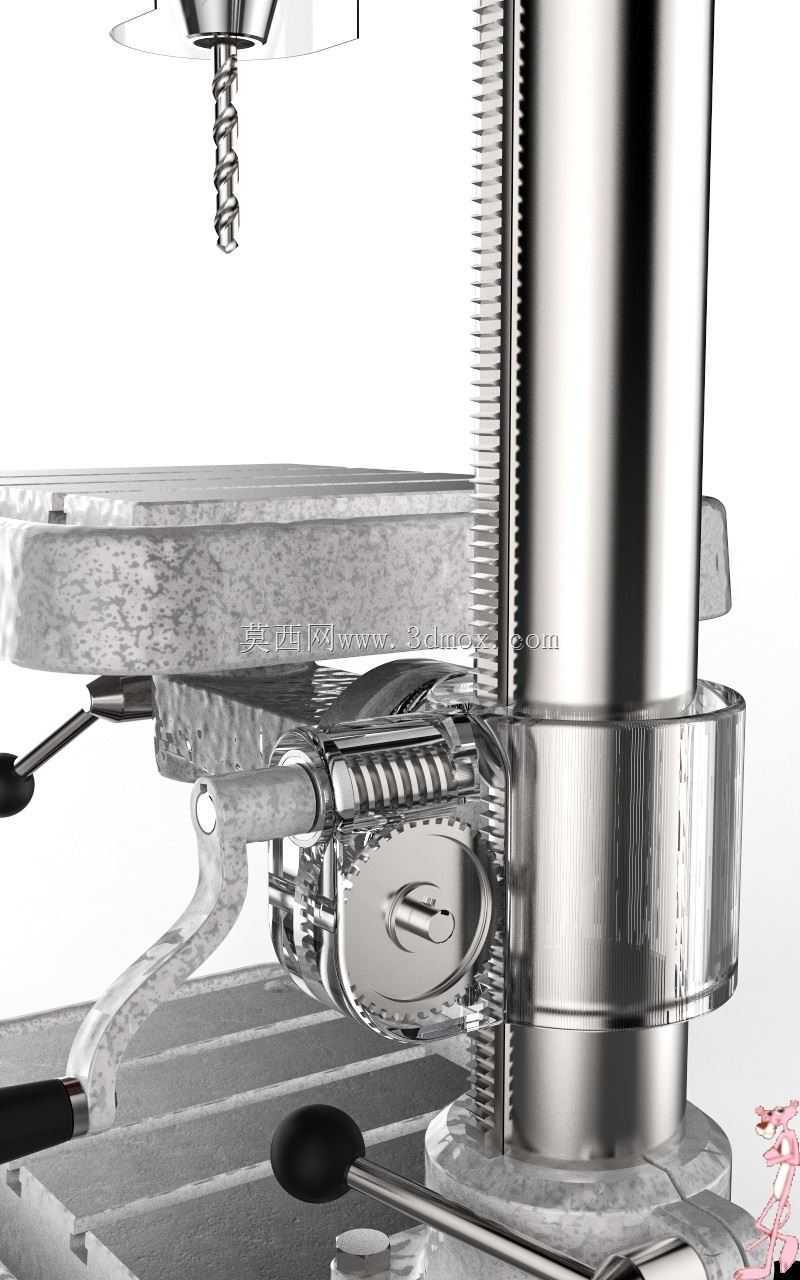

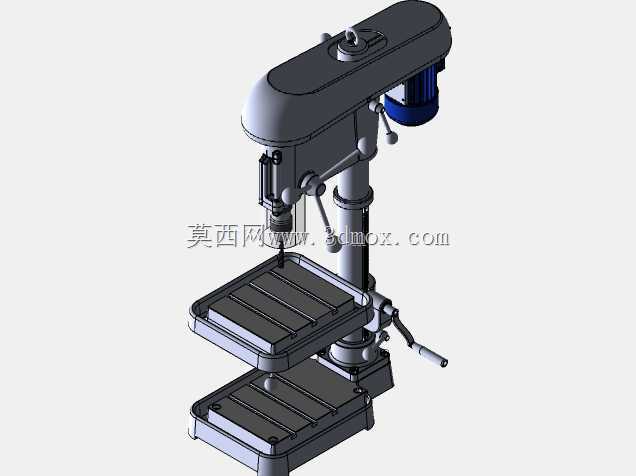

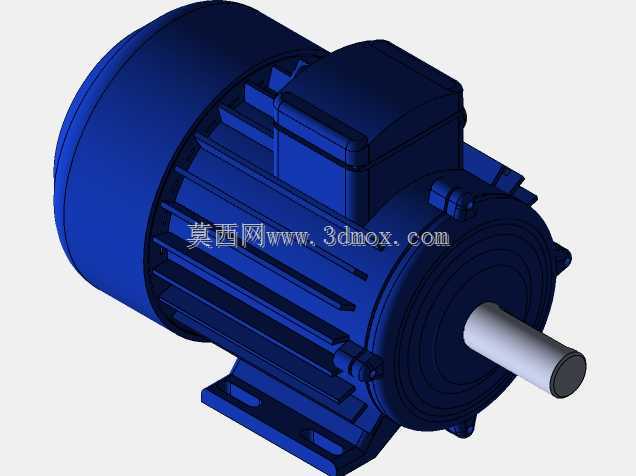

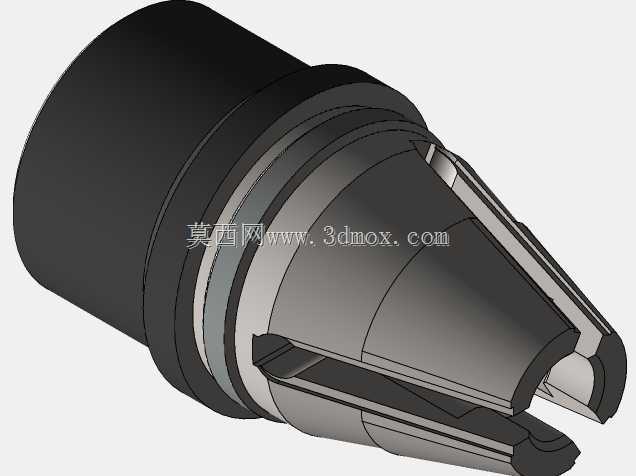

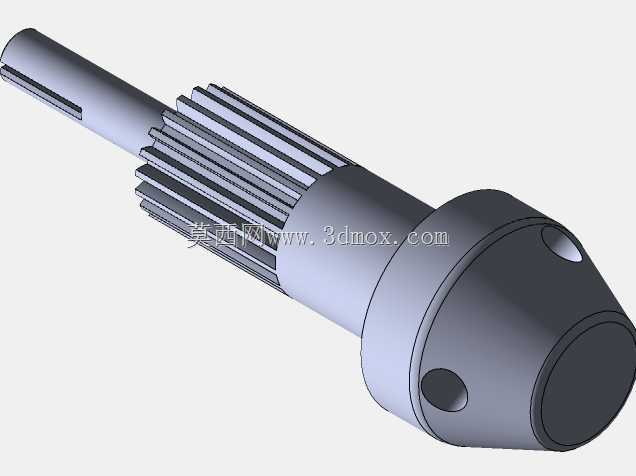

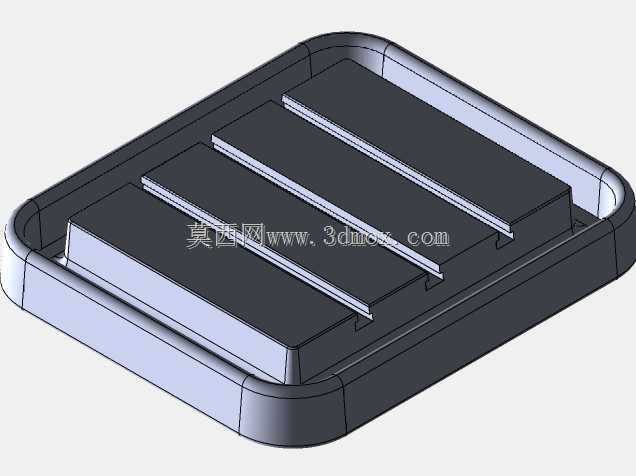

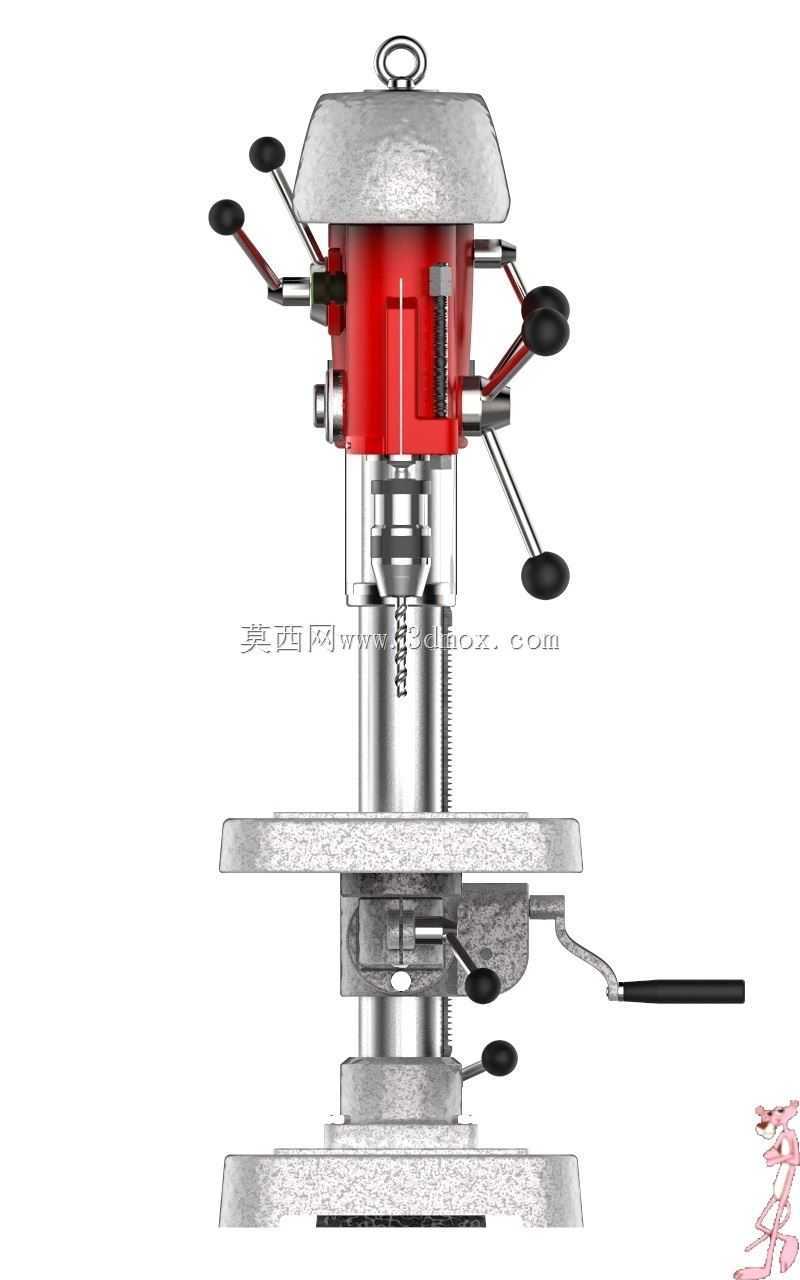

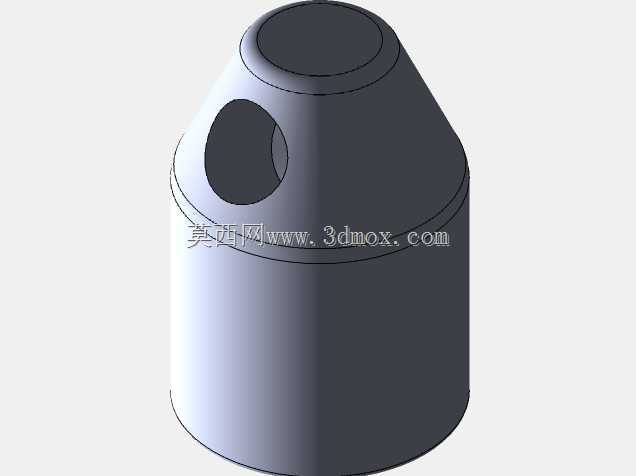

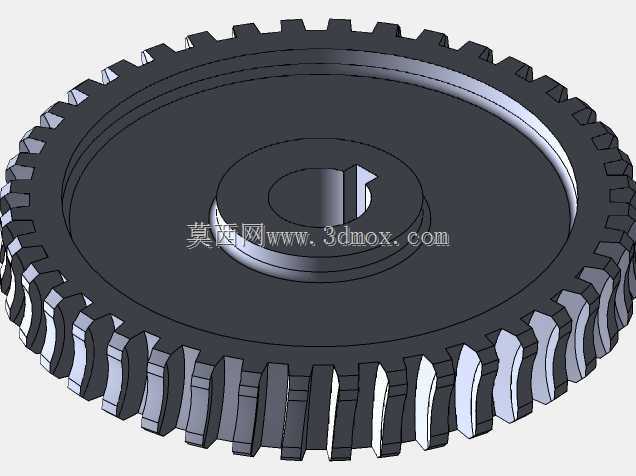

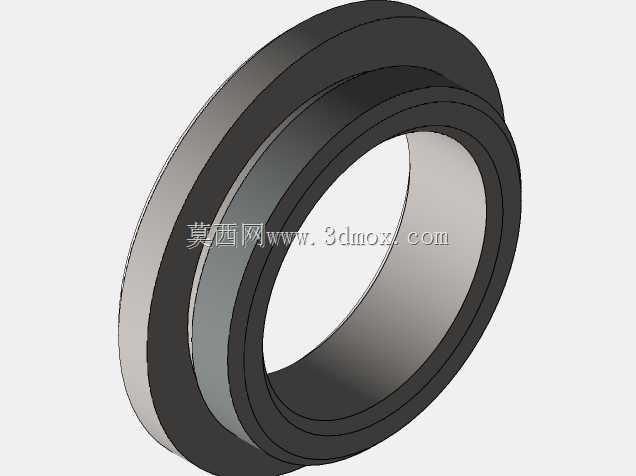

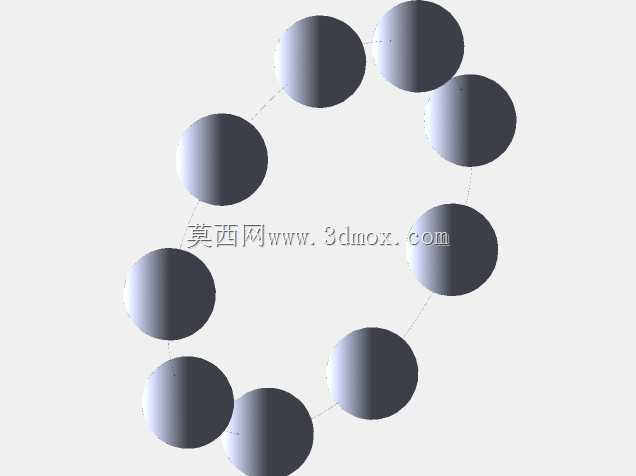

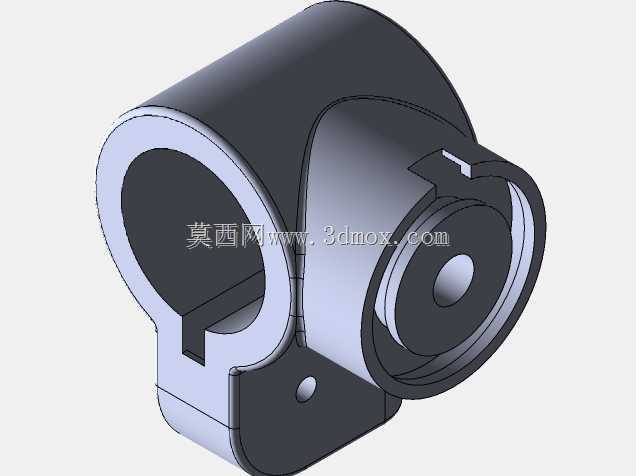

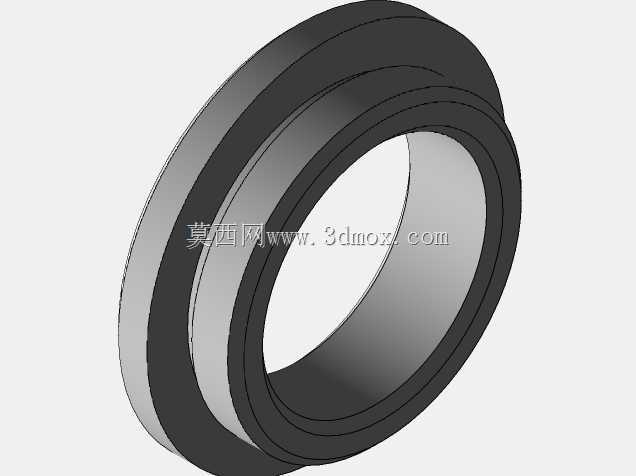

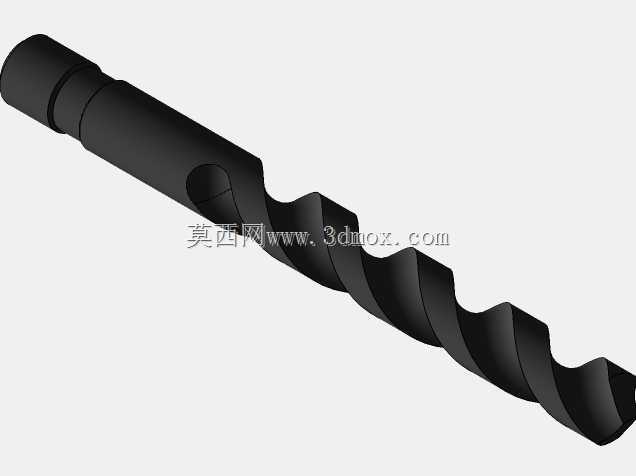

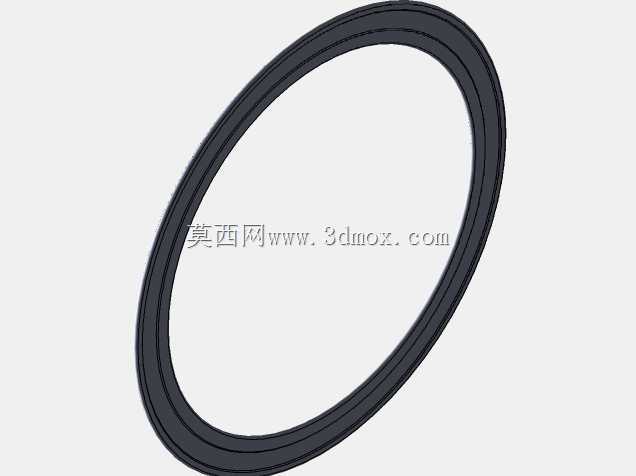

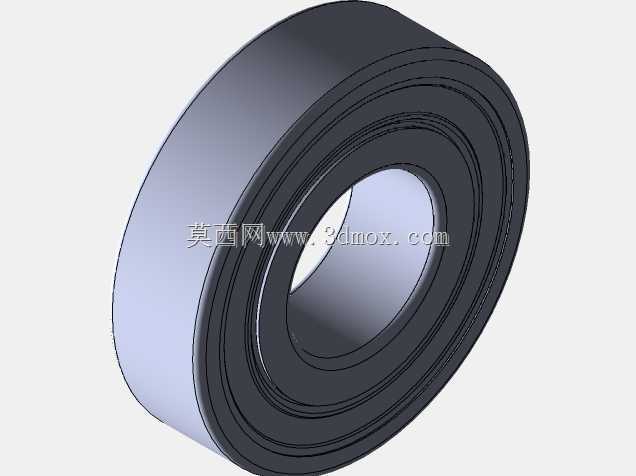

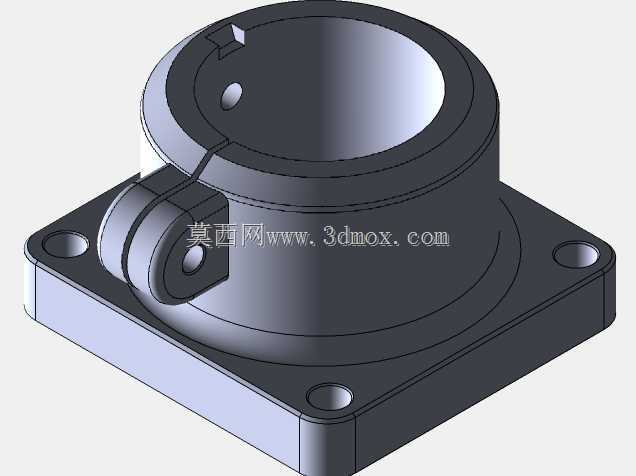

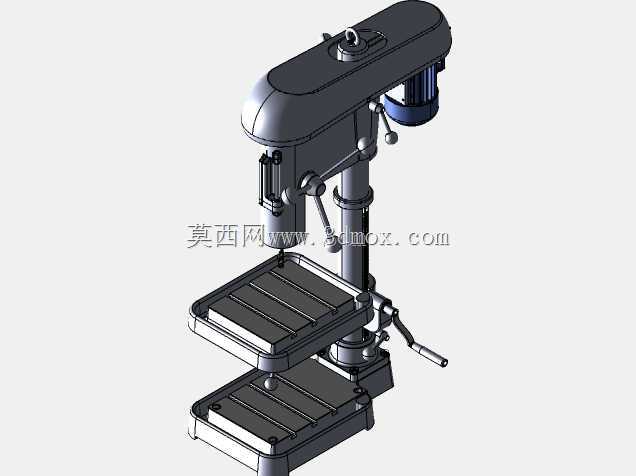

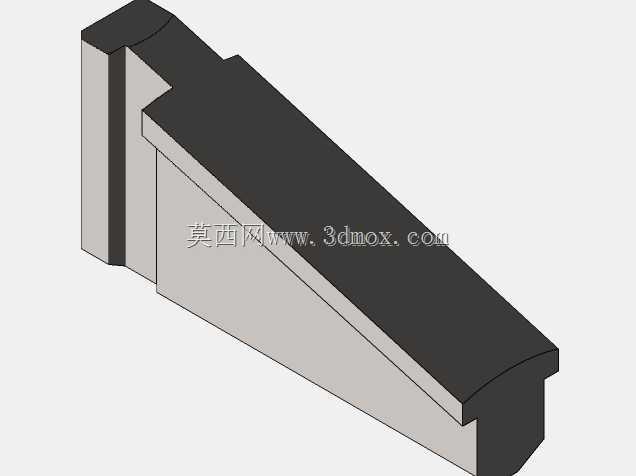

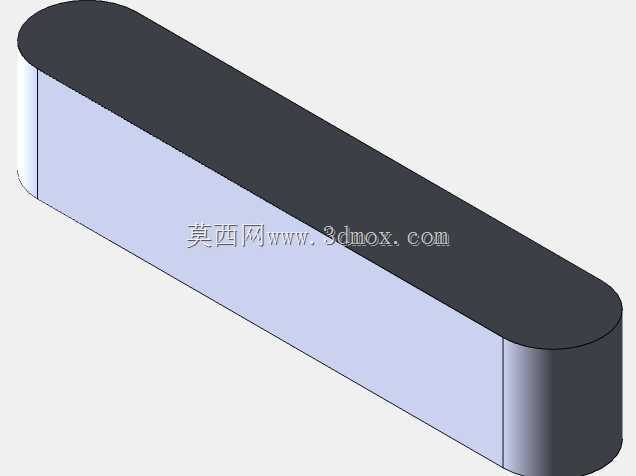

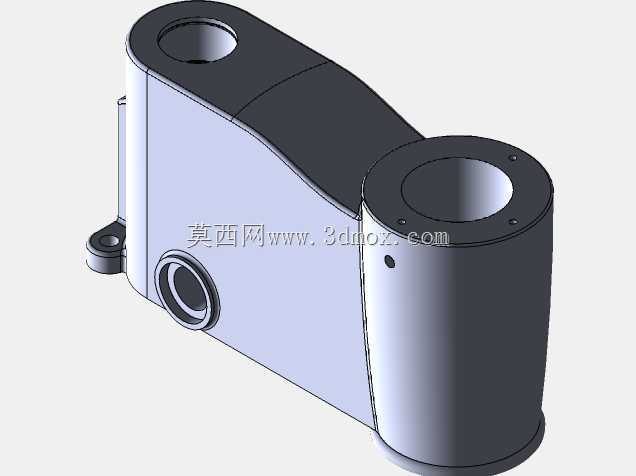

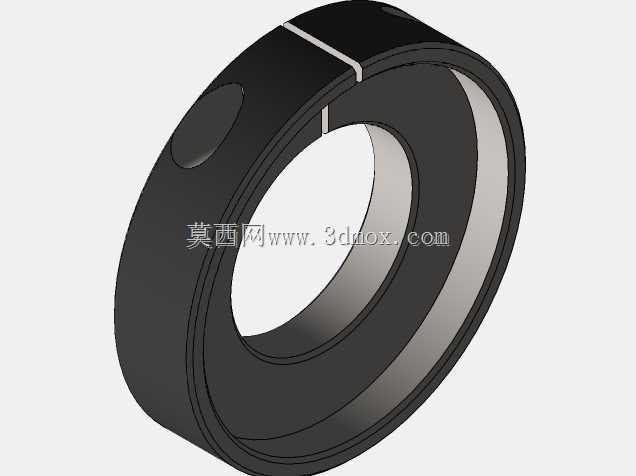

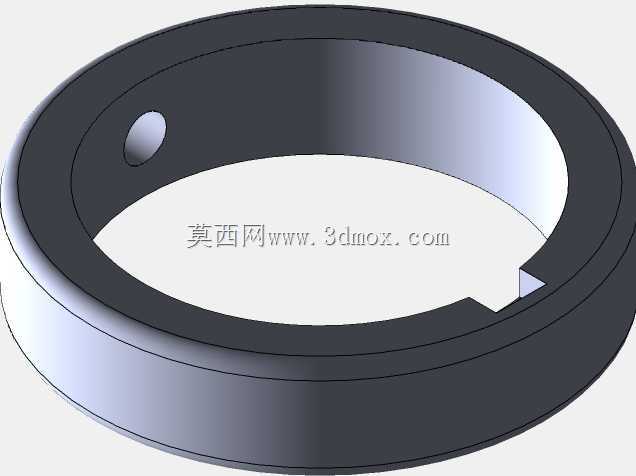

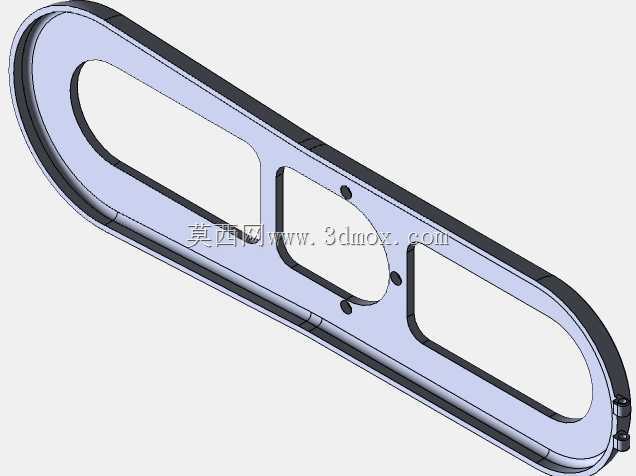

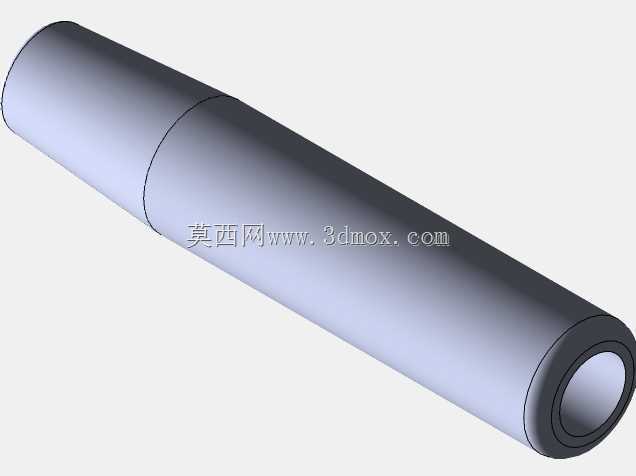

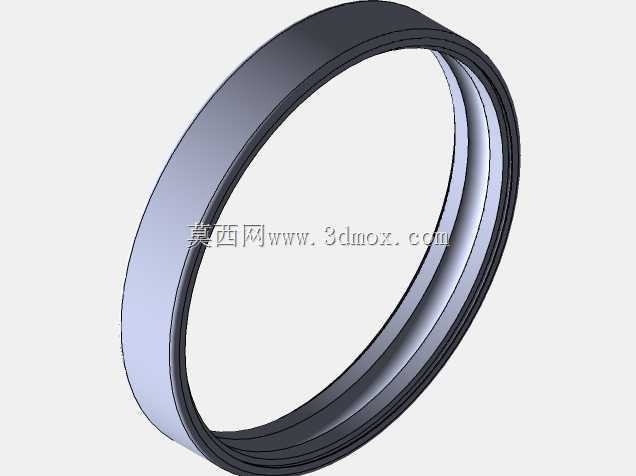

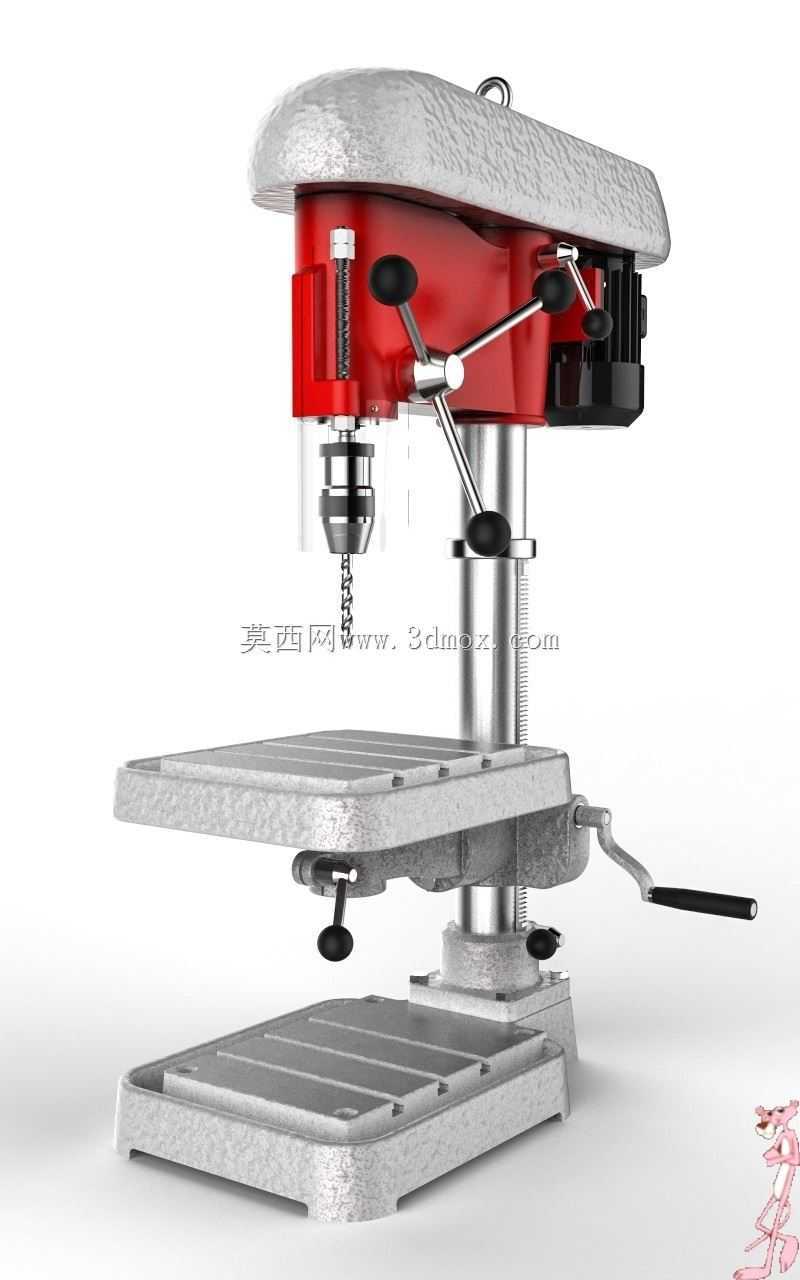

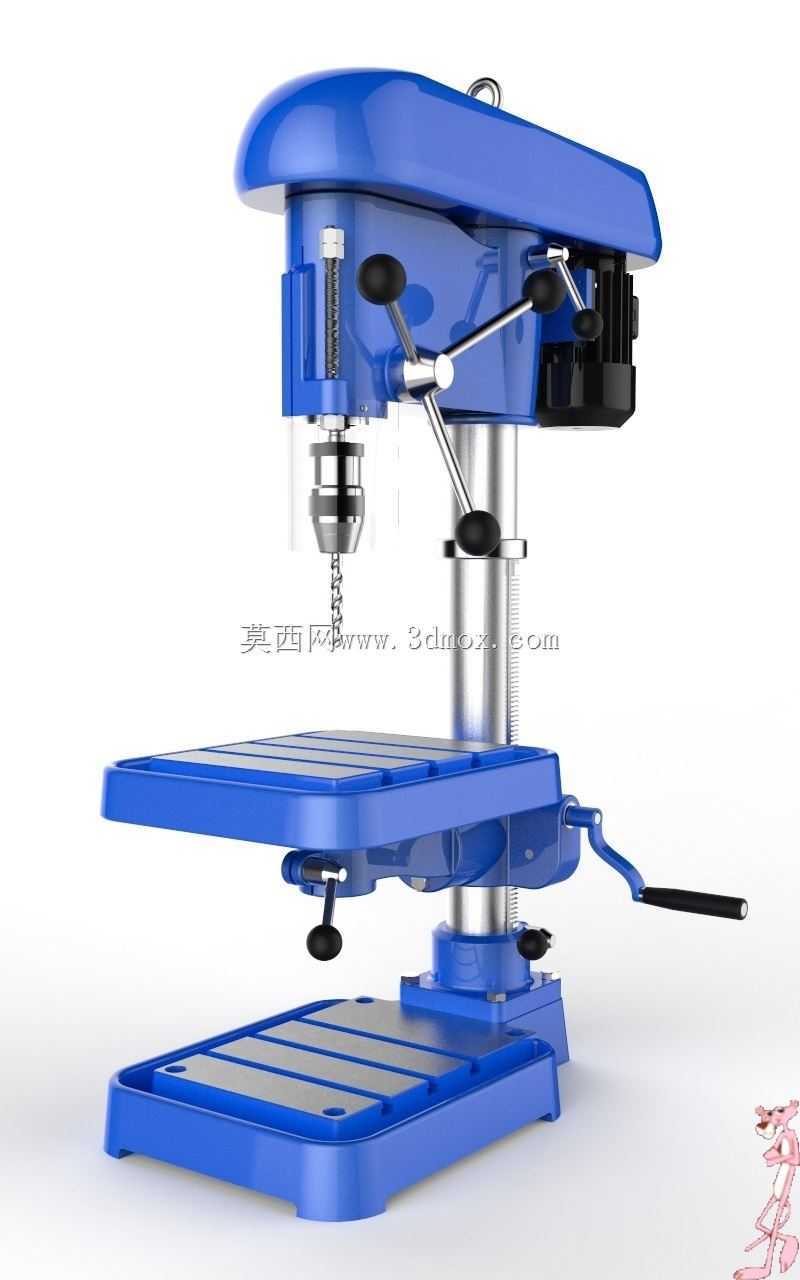

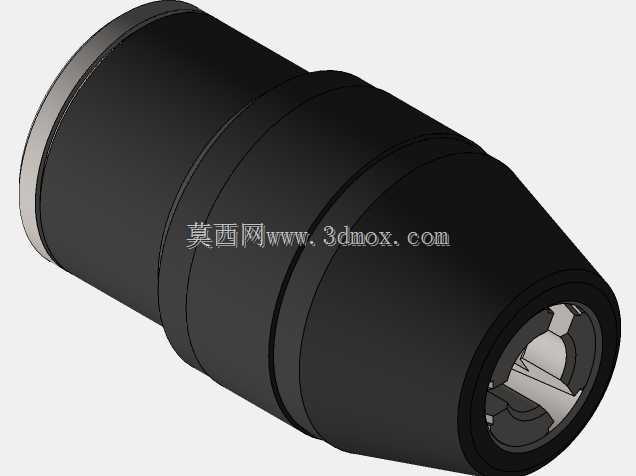

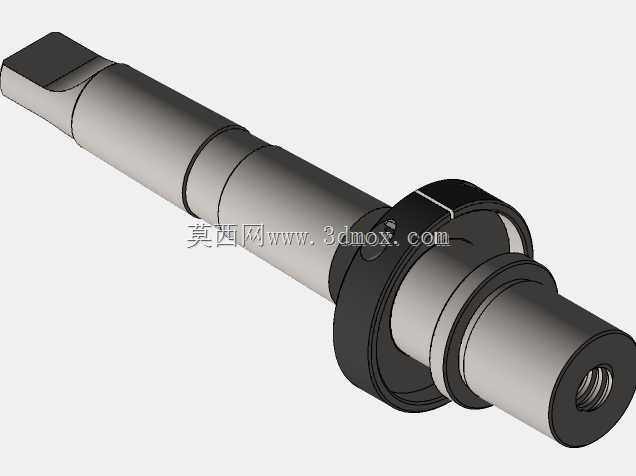

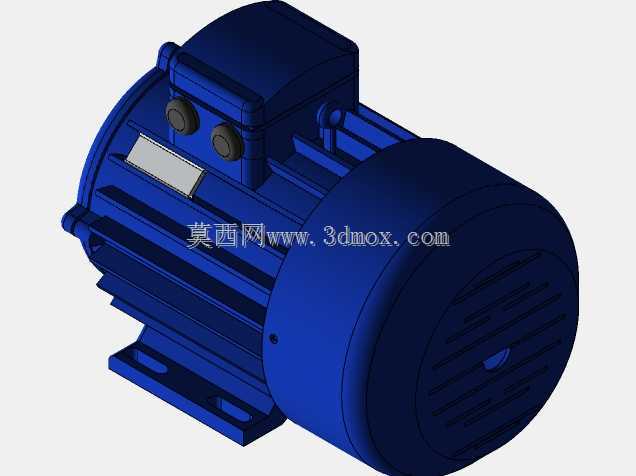

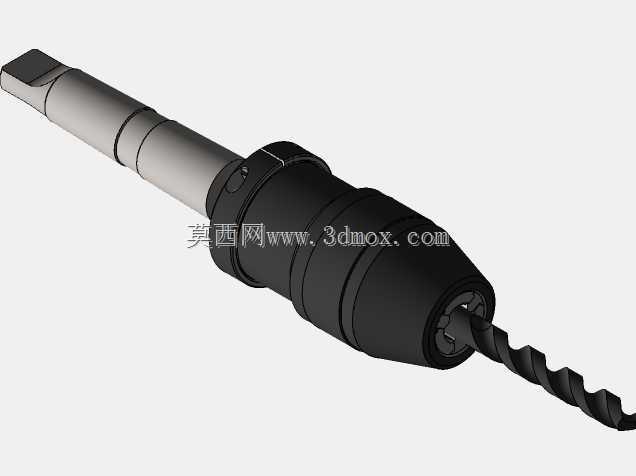

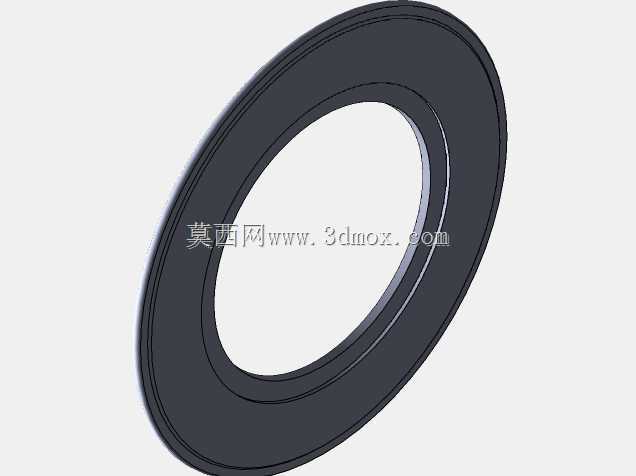

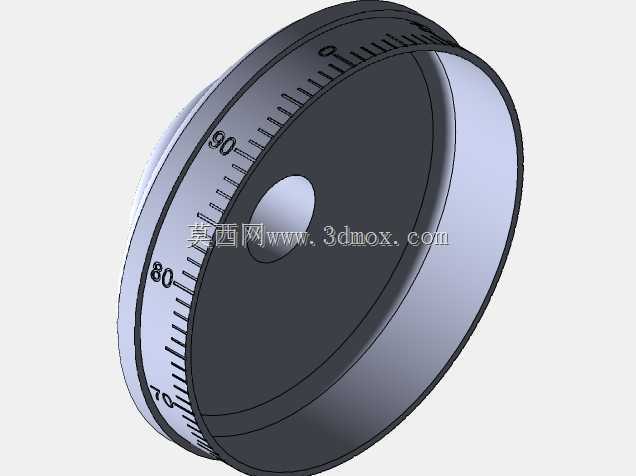

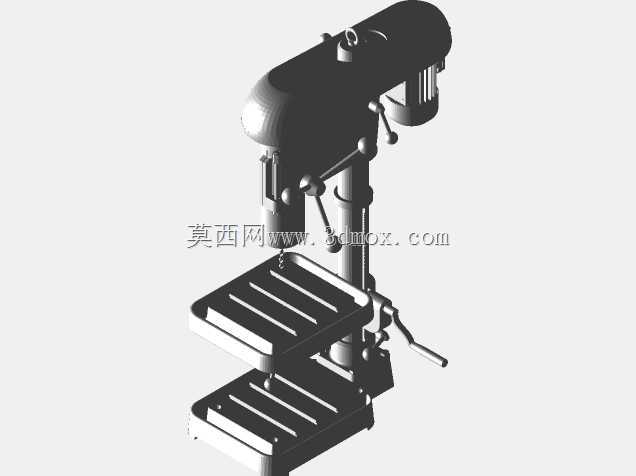

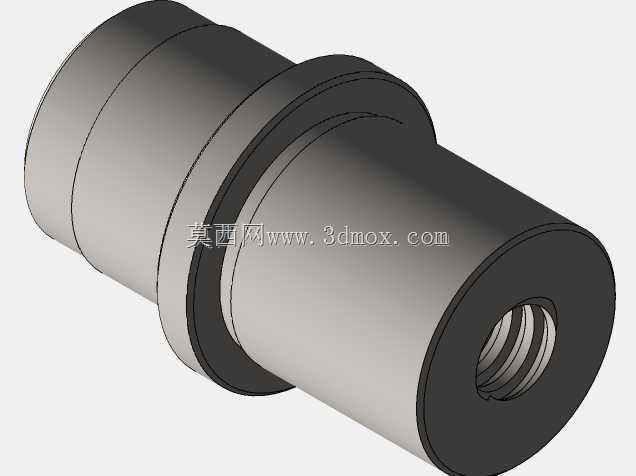

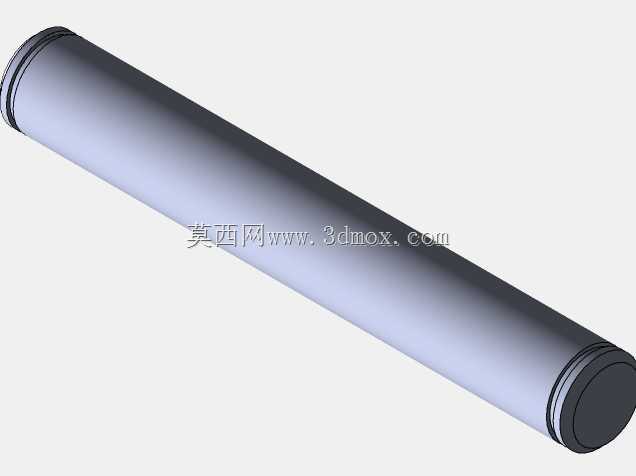

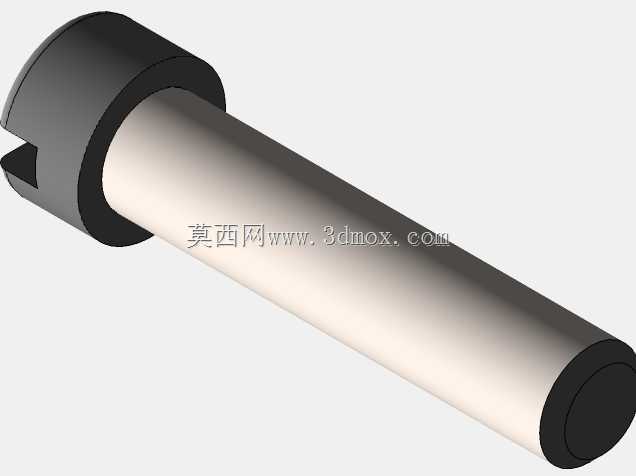

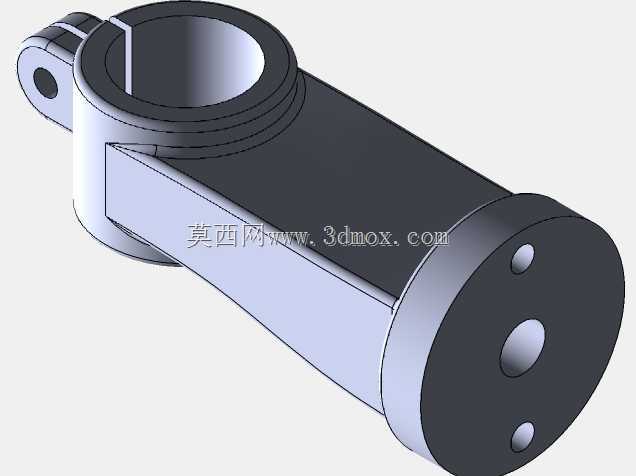

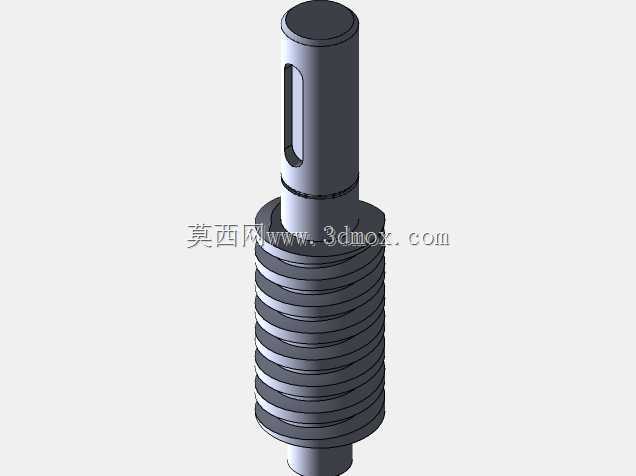

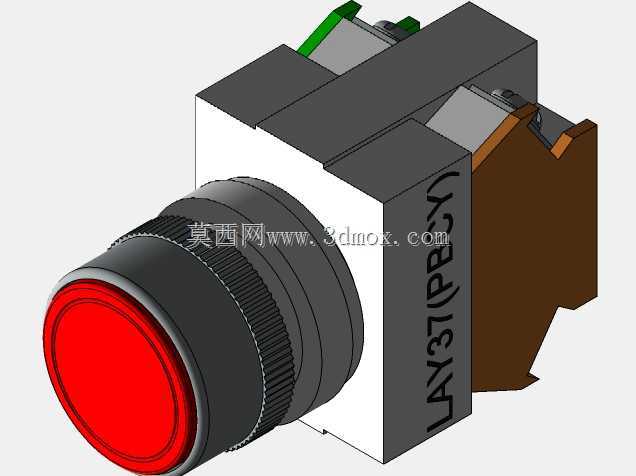

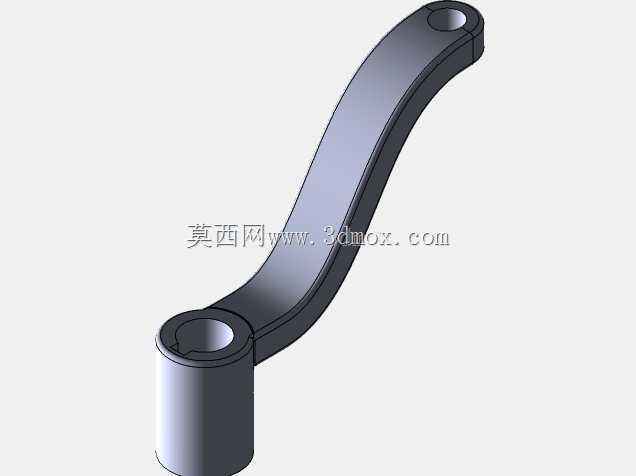

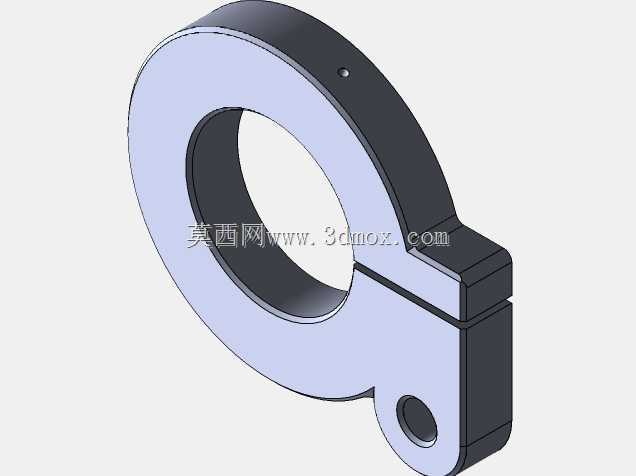

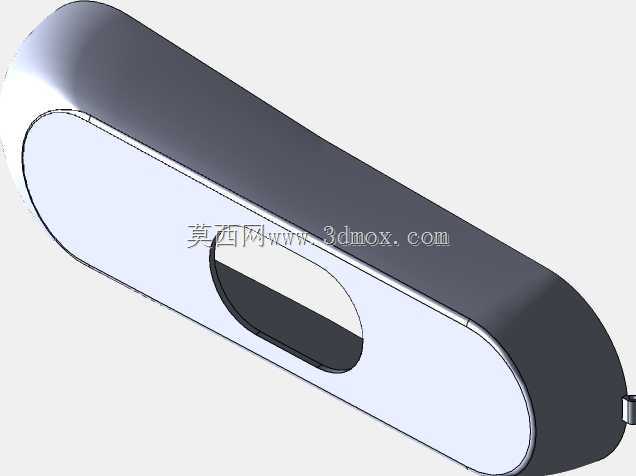

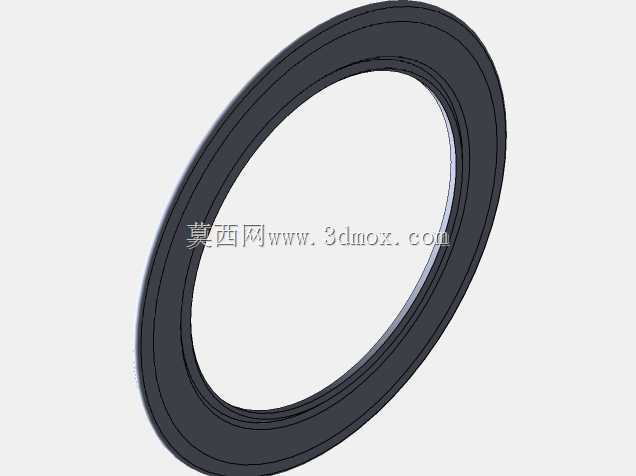

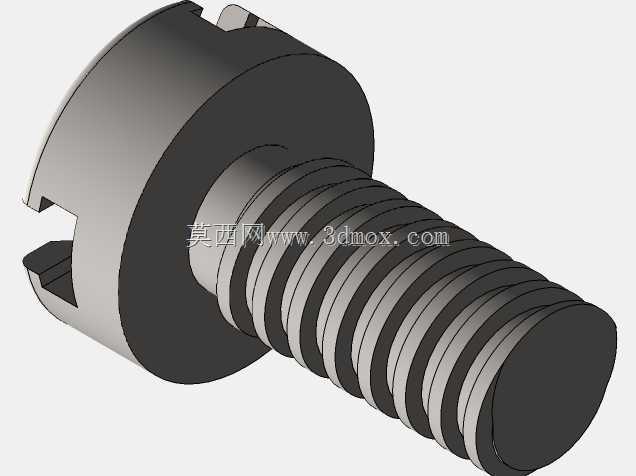

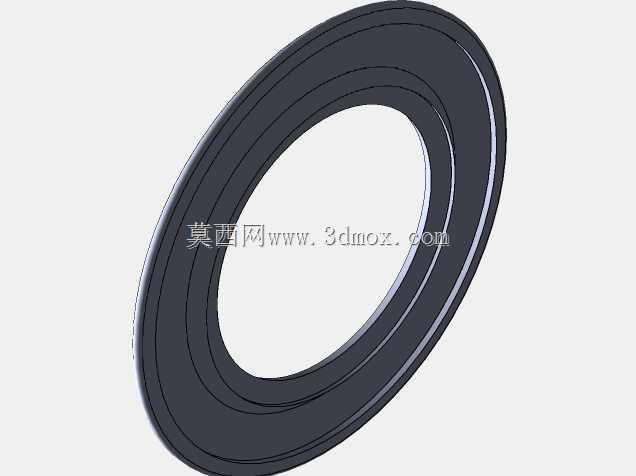

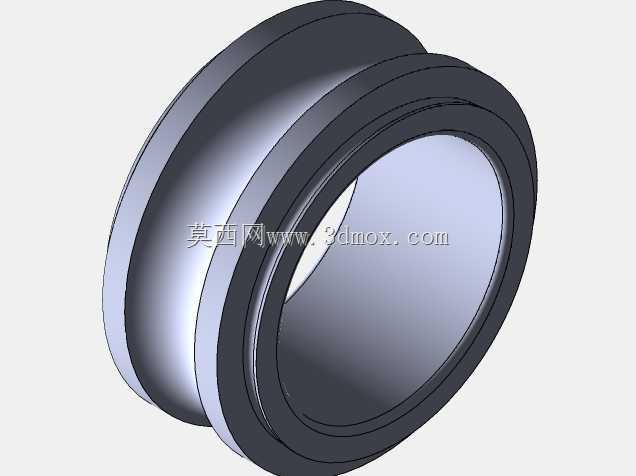

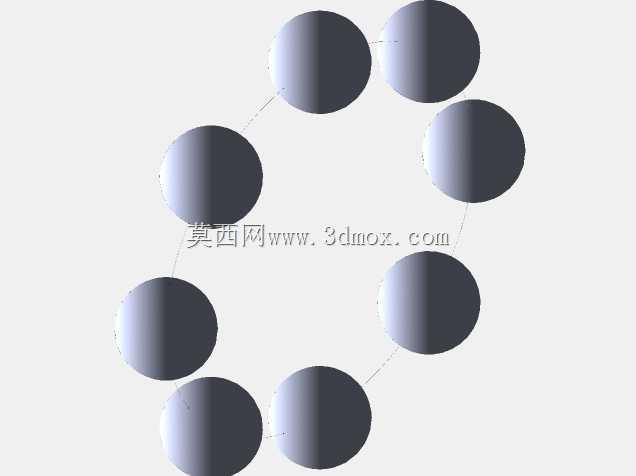

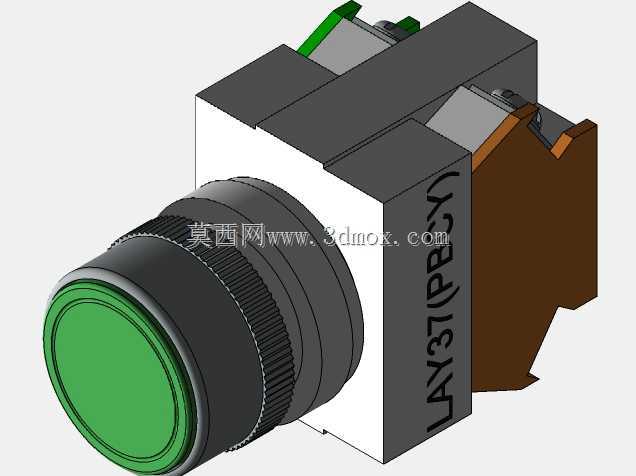

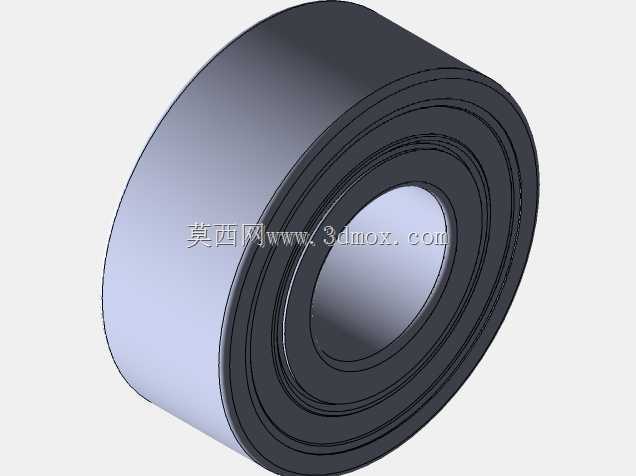

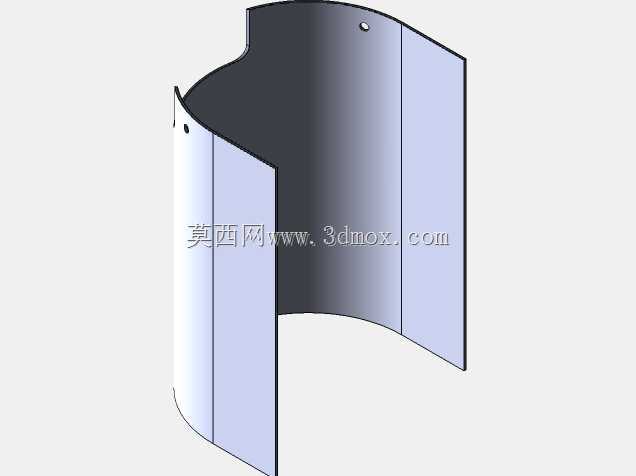

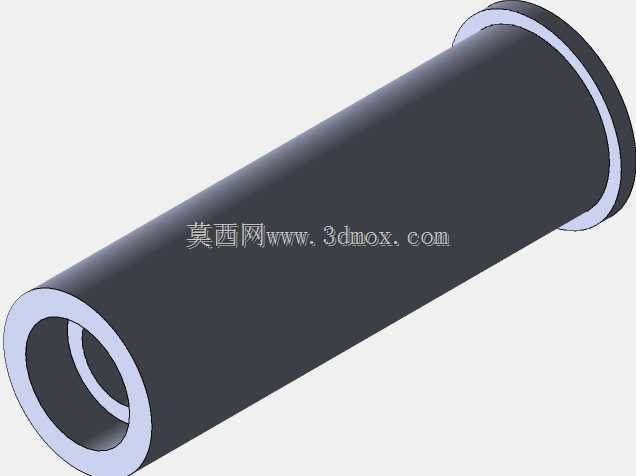

整套设计覆盖了台钻全部组成零件，从顶部的机头罩壳、驱动电机、传动变速机构，到中部的升降立柱、进给操作手柄、主轴钻夹头组件，再到底部的可调工作台、机身底座、工作台锁紧调节结构，每一个零件都做了完整的结构还原，能够清晰呈现设备的装配逻辑与运动关系。设计过程中充分考虑了设备的实际使用需求：机头部分采用包覆式结构兼顾防护与散热，多组操作手柄分别控制主轴进给、机头升降锁紧，操作时施力顺手符合人工机效；金属立柱采用高精度圆柱结构，既作为机头升降的导向轨道，也承担整机的支撑刚性，保证钻孔作业时机头不会出现偏移晃动；双层工作台设计可根据工件高度灵活调整位置，台面预留的T型槽用于安装夹具固定工件，底座采用厚重的铸铁式结构设计，通过自身重量降低设备运行时的振动，提升加工稳定性。

从安装边界来看，这类台式立钻占地面积较小，不需要额外做地基固定，放置于平整的硬质工作台面即可使用，整体高度适配成年操作者站立作业的舒适区间，操作手柄的布置范围处于人手自然活动半径内，不需要大幅度探身即可完成全部操作；工作台的前后、升降调节行程覆盖了常规小型零件的加工尺寸范围，主轴的进给行程满足常规钻孔深度的加工需求，各运动部件的限位结构设计完善，避免超程运动带来的设备损坏或安全隐患。整套结构的零件拆分细致，既可以用于设备的装配教学演示，也能作为同类设备改型设计、维修备件测绘的参考依据，完整还原了立式台钻从动力输入到切削输出的全部机械结构逻辑，清晰展现了带传动变速、齿轮进给、锁紧定位等典型机械结构在通用机床上的实际应用方式。
