复古手动台式旧钻床结构三维设计

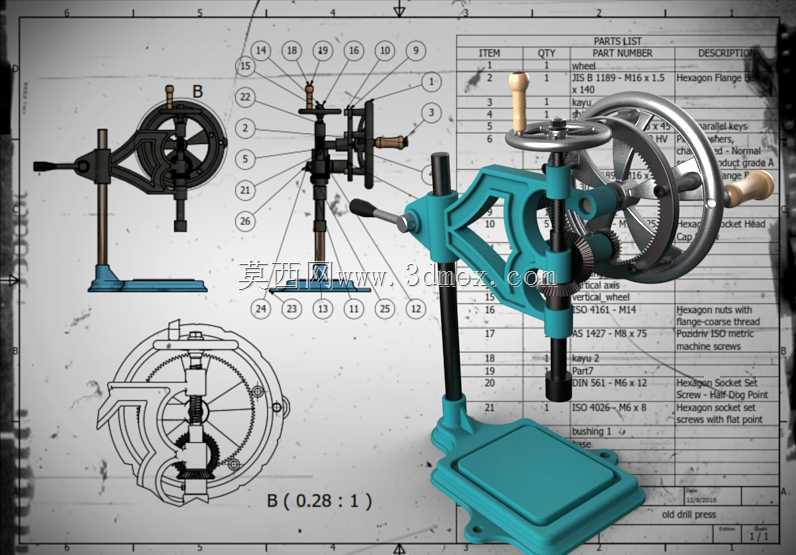

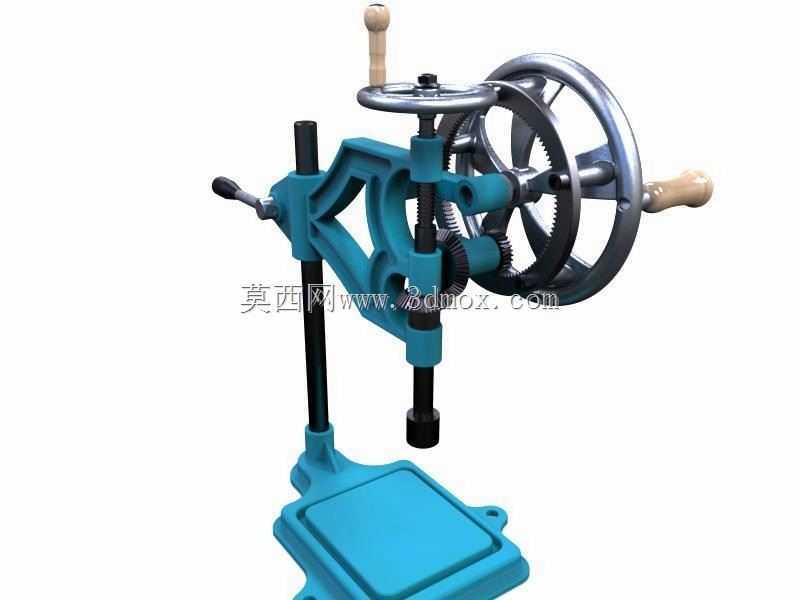

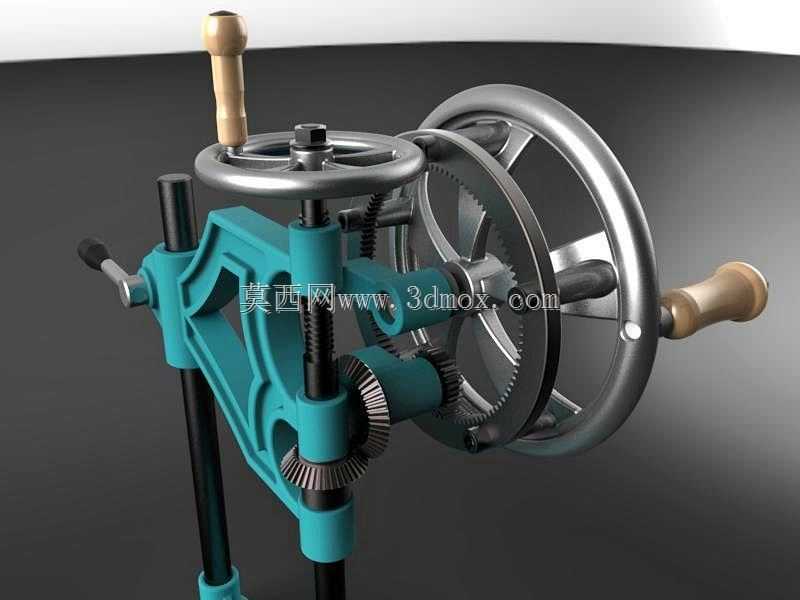

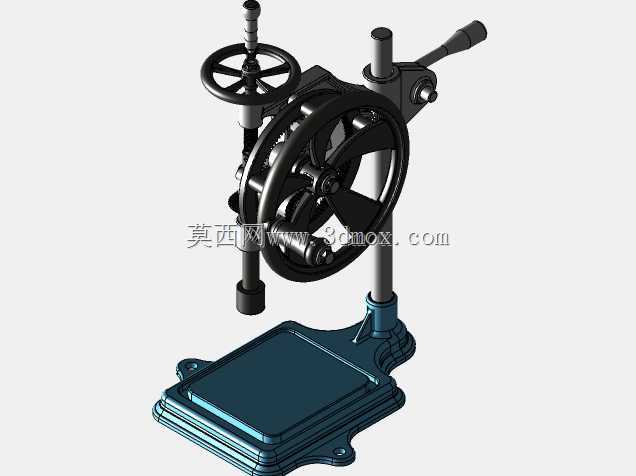

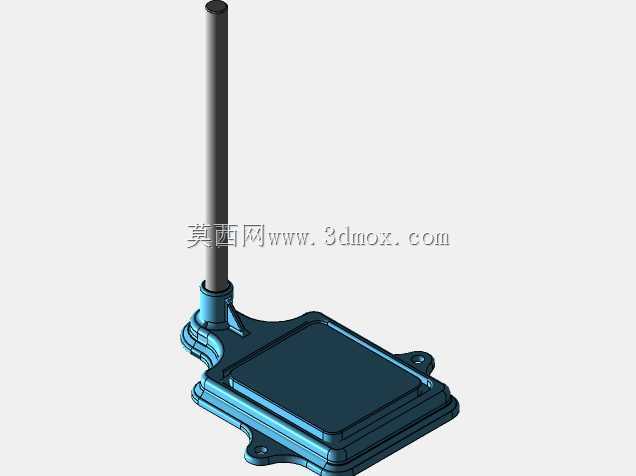

这款手动台式旧钻床是早期工业生产、五金维修场景中应用极为广泛的小型孔加工设备，在电力供应不稳定的小型加工坊、野外维修作业点、传统手工匠人作坊中，这类无需电力驱动的手动钻床是完成金属、木材、塑料等材质工件钻孔作业的核心工装，即便在电动加工设备普及的当下，这类结构可靠的手动钻床依旧在无供电场景的应急维修、复古工坊手工制作、传统五金加工教学演示场景中发挥作用，能够完成小直径孔的钻削、扩孔、铰孔等基础加工作业，适配不同材质的小型工件加工需求。从功能特性来看，该钻床采用全手动机械传动结构，通过侧置手摇轮驱动内部齿轮组完成主轴的旋转动力输出，顶部手轮配合进给机构实现主轴的垂直进给动作，操作人员可通过手摇力度、进给手轮的下压幅度灵活控制钻削转速与进给量，针对不同硬度的加工材质调整加工参数，避免电动设备进给量过大导致的钻头崩断、工件报废问题；设备自带可调节工作台面，能够通过立柱上的锁紧结构调整台面高度，适配不同高度尺寸的工件装夹需求，主轴夹头可更换不同直径的钻夹头，适配多规格钻头的装夹使用，满足0.5mm到13mm直径范围内的小孔加工需求。在设计思路上，该款旧钻床采用框架式铸铁机身结构，核心传动部件全部采用齿轮啮合传动，摒弃了易损耗的皮带传动结构，整体结构强度高、耐磨损，即便长期高频率使用也不易出现结构损坏；机身采用青蓝色铸铁烤漆工艺，操作手轮、手柄采用木质握把搭配金属嵌件的结构，既提升操作握持的舒适度，也能避免金属手柄长期使用打滑、锈蚀的问题；传动齿轮组全部密封在机身腔体内部，仅预留操作端的连接轴，能够减少加工过程中粉尘、铁屑进入传动结构造成的磨损，延长设备的整体使用寿命。从外形尺寸与安装边界来看，该钻床整体为台式立式结构，底座采用方形铸铁配重结构，整体占地面积不足0.1平方米，可直接放置在常规工作台面上使用，无需额外的地脚螺栓固定，底座自重足以抵消钻孔作业产生的倾覆力矩；设备整体高度约700mm，主轴最大行程可达100mm，最大加工工件高度不超过250mm，安装时仅需保证台面水平、周边预留100mm以上的操作空间即可，无需复杂的安装调试流程，开箱即可投入使用，整体结构紧凑、操作门槛低，即便没有机械加工经验的操作人员经过简单指导即可完成基础钻孔作业。
