可调角度电机支撑安装底座结构设计

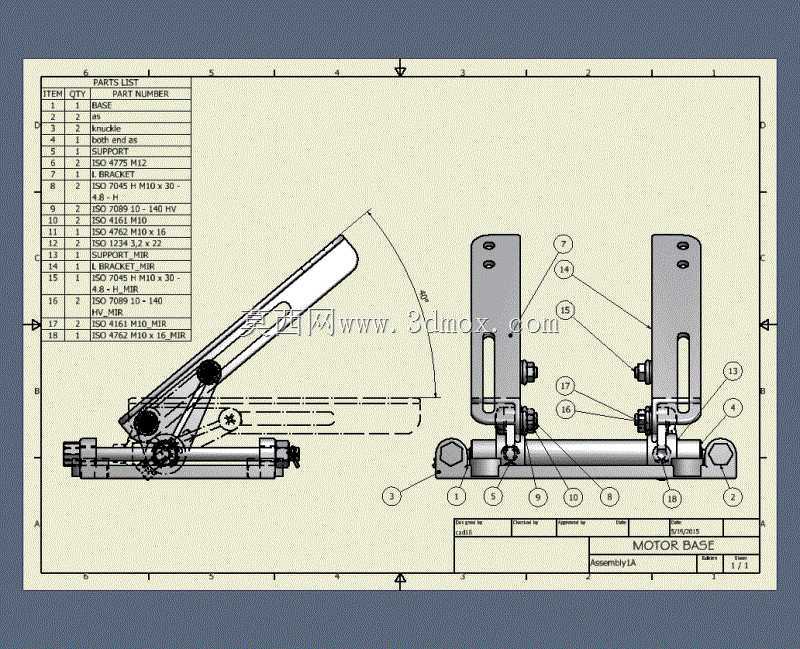

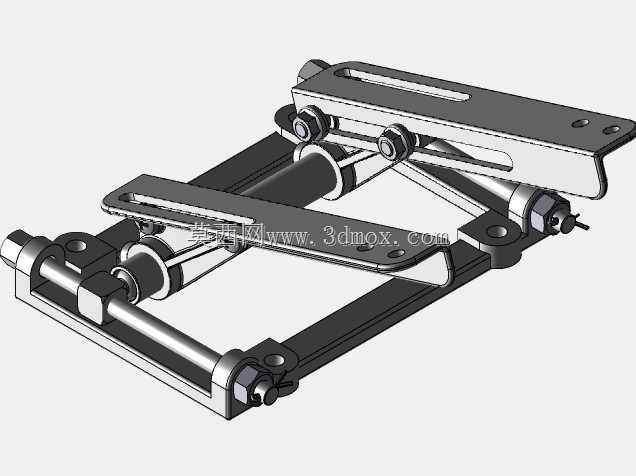

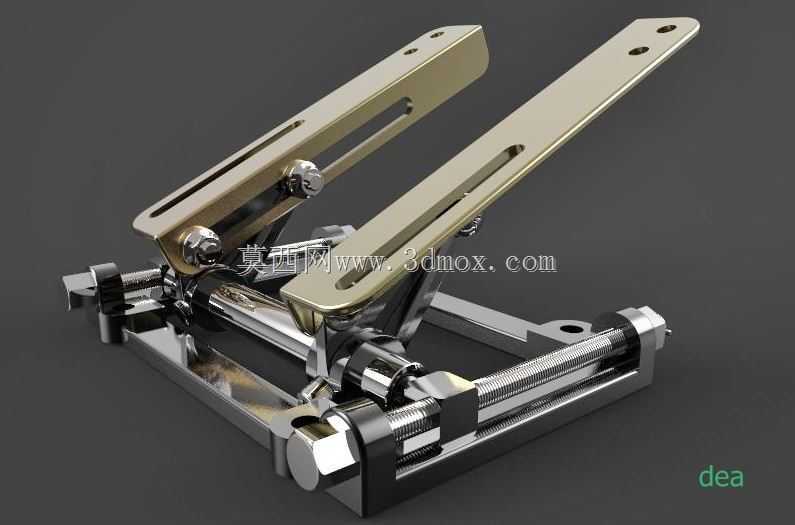

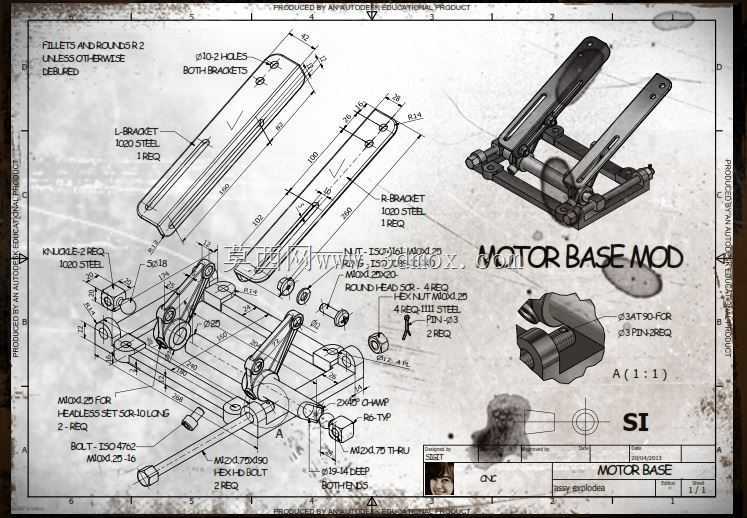

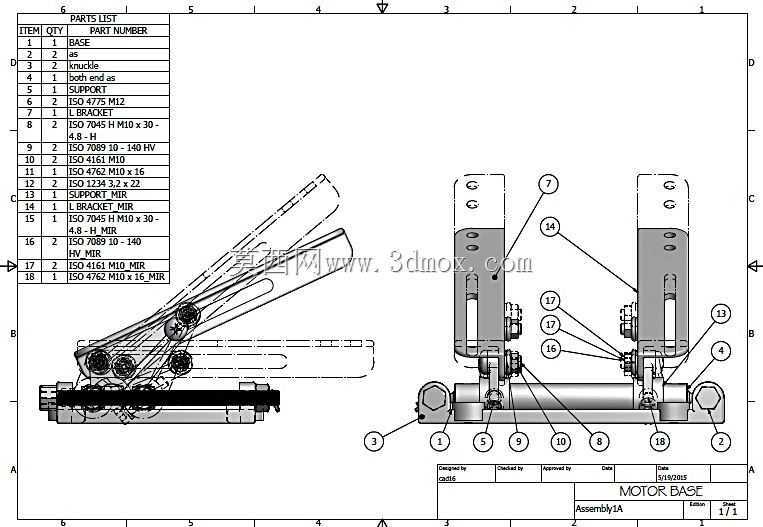

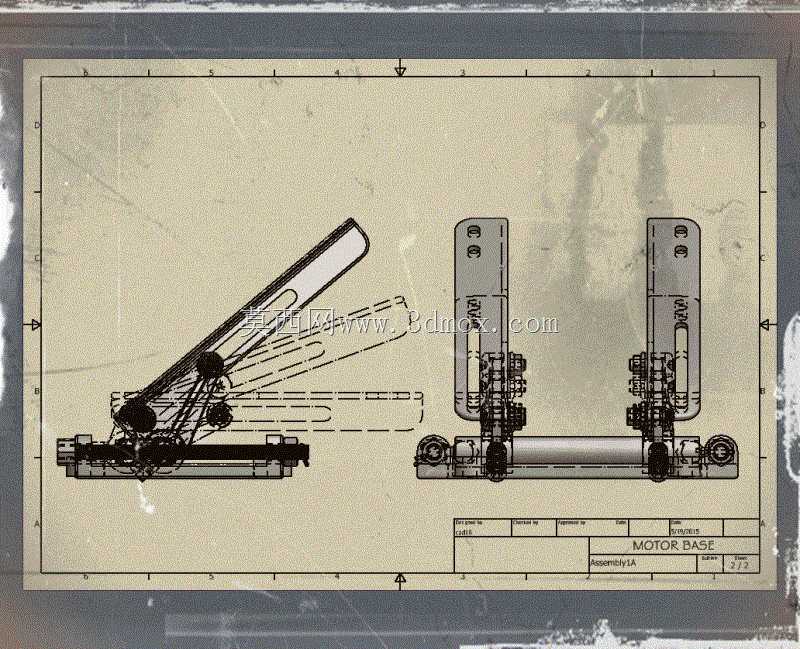

这款可调角度电机支撑底座，主要应用于需要灵活调整电机输出角度的工业传动场景，常见于小型输送线倾角调整工位、非标自动化设备动力端改装、小型加工机具的动力角度适配场景，也可用于实验台架的动力模块搭建，能够替代传统固定角度的焊接式电机支架，解决不同工况下电机输出轴与从动机构的对中角度偏差问题，减少因安装角度不匹配带来的传动损耗、皮带跑偏或者联轴器异常磨损问题。从功能特性来看，该底座采用双立板铰接支撑结构，底部为长条形安装基座，基座上预留了多组标准安装孔位，可直接固定在设备机架或者安装平台上，基座上集成了横向滑动的调节座，通过螺杆结构实现支撑立板的角度无级调整，调整范围可覆盖0到60度的倾角区间，调整到位后可通过两侧的锁紧螺栓完成角度固定，能够适配不同中心高的电机安装需求，支撑立板上开设的长条形安装腰孔，可兼容不同安装孔距的电机固定需求，无需额外打孔即可完成电机的装夹固定。从设计思路来看，整个结构采用模块化拆分设计，所有零部件均采用标准件加定制机加工件的组合，底部基座采用型材加工保证整体刚性，铰接位置采用耐磨衬套减少反复调节带来的磨损，调节螺杆采用细牙螺纹，保证角度调节的精度与锁紧后的自锁性能，避免设备运行过程中出现角度偏移。在安装边界方面，底部基座的横向安装孔距预留了足够的调节余量，可适配不同宽度的安装机架，支撑立板的高度经过力学校核，在满负载电机运行时不会出现共振变形，整体结构的外形尺寸紧凑，不会占用过多的设备安装空间，铰接点的位置经过优化，在角度调整过程中电机输出轴的中心高度变化量控制在极小范围内，减少角度调整后从动端的位置补偿工作量，整个底座的所有连接位置均设置了防松结构，能够适应设备运行时的振动工况，保证长期使用的结构稳定性。
