集成离心泵功能的梁式动力装置结构

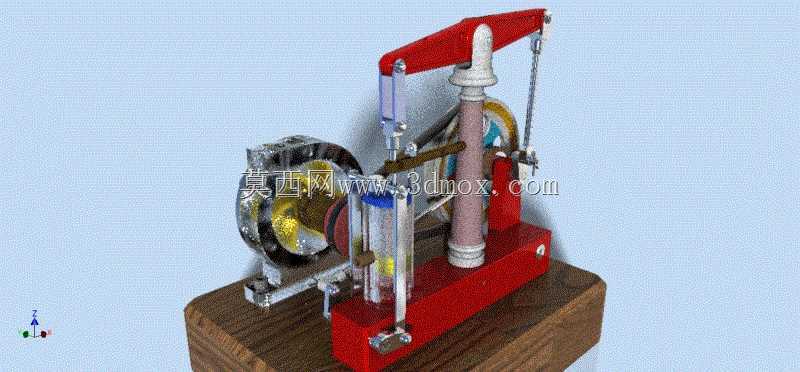

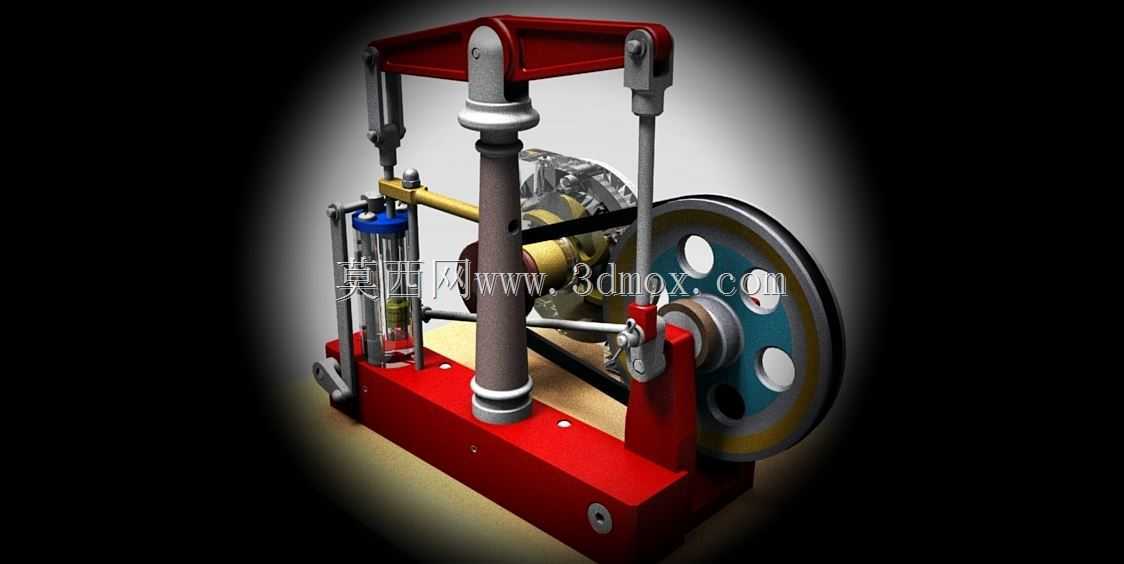

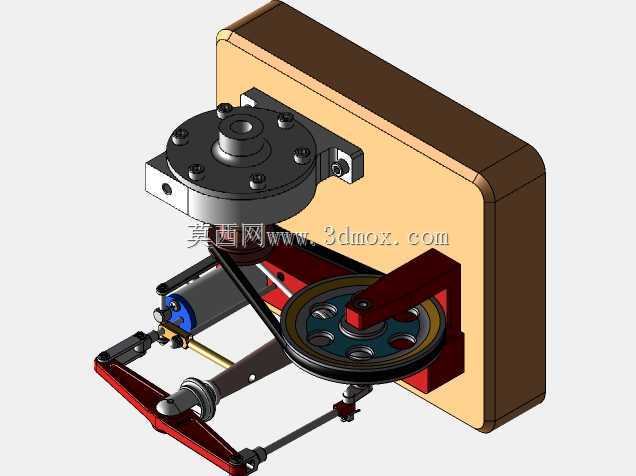

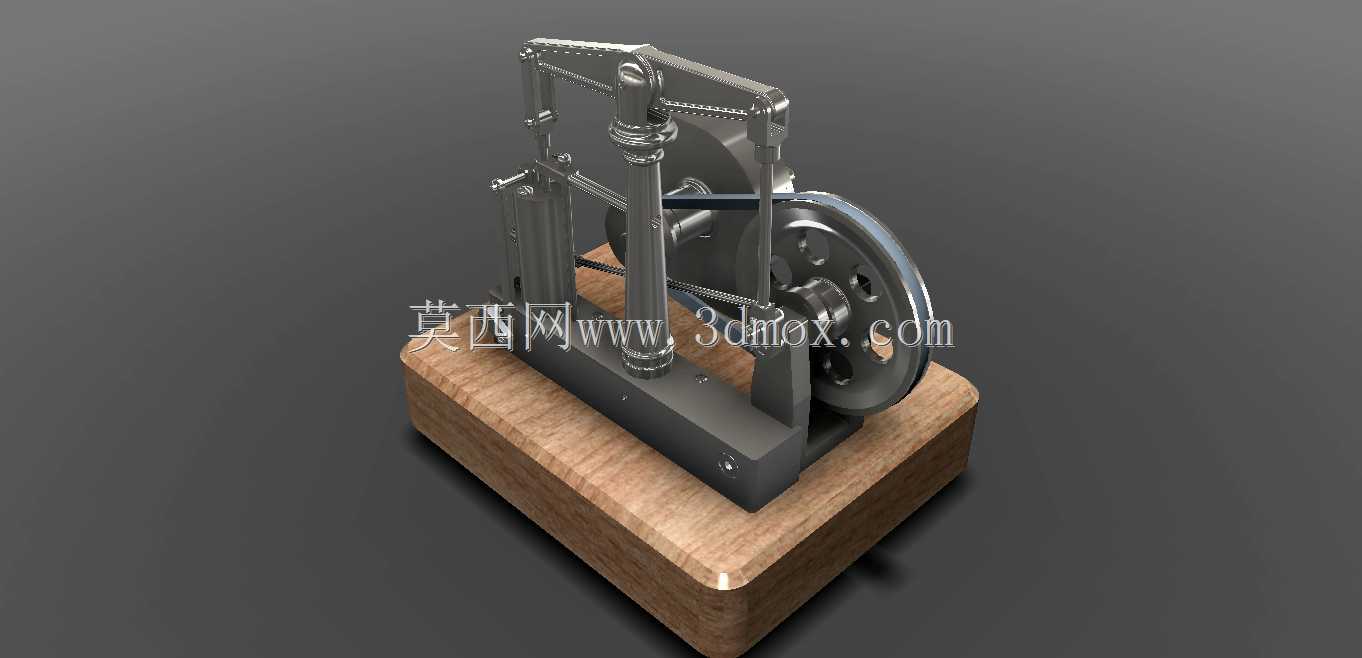

这款集成离心泵的梁式动力装置，主要面向小型流体输送配套的独立动力场景，常见于偏远无电网区域的小型供水、实验室循环流体系统、小型教学演示试验台，也可适配小型化工试验装置的流体循环动力供给，无需额外配置独立动力源驱动泵体，通过动力输出端直连离心泵结构，大幅缩减配套设备的整体安装空间，减少传动环节的动力损耗。装置采用经典梁式立式布局，主体承重梁采用拱形顶部结构设计，既提升立式机架的抗形变能力，又为上部传动杆件预留充足的往复运动空间，立式立柱作为核心承重部件，承担横梁传动过程中的全部竖向载荷，底部一体式红色基座承担整机配重与安装固定功能，基座预留的安装孔位可适配不同规格的安装台面，无需额外加工转接板即可完成固定。传动侧配置的大直径带轮既可以作为手动盘车的操作部件，也可外接皮带轮实现动力输入或额外功率输出，飞轮结构自带的配重平衡设计，可抵消梁式传动结构往复运动产生的惯性振动，让整机运行过程更平稳。集成的离心泵单元直接与动力输出轴直连，省去联轴器等中间传动部件，泵体与动力端的密封结构采用集成式设计，降低流体泄漏风险，可实现清水、低粘度无腐蚀性流体的稳定输送。设计过程中优先考虑了安装边界的适配性，整机竖向高度控制在常规桌面设备的允许范围内，横向宽度预留了手部操作带轮的安全空间，纵深方向不会超出常规安装台面的承载边界，各运动部件外侧预留足够的安全间隙，避免运行过程中与周边配套设备产生干涉。传动杆件的铰接点均采用自润滑衬套结构，长期运行无需频繁加注润滑脂，降低日常维护成本，缸体侧的可视化结构可直观观察内部活塞的运行状态，方便调试阶段快速判断传动机构的运行是否顺畅，各管路接口采用标准通用尺寸，可直接对接常规规格的流体输送管路，无需定制转接接头。
