斯特林动力装置结构展示三维建模

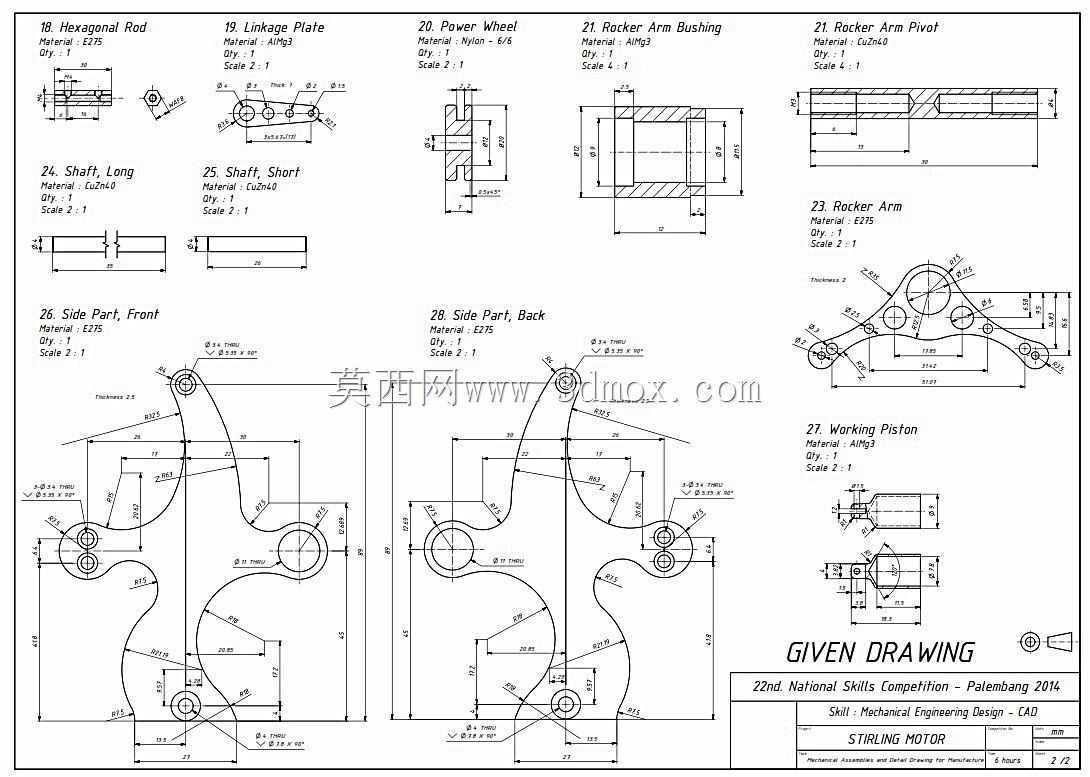

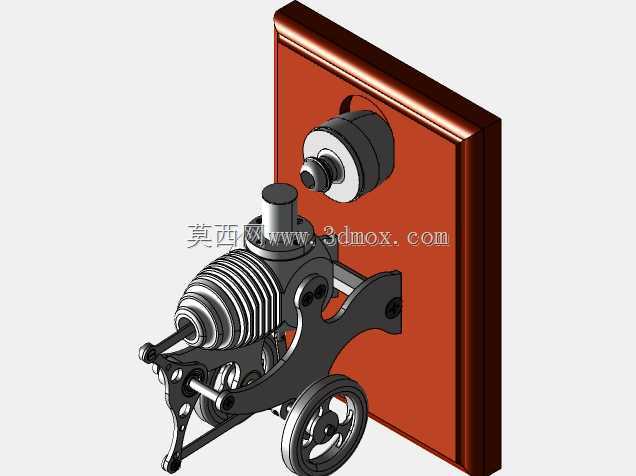

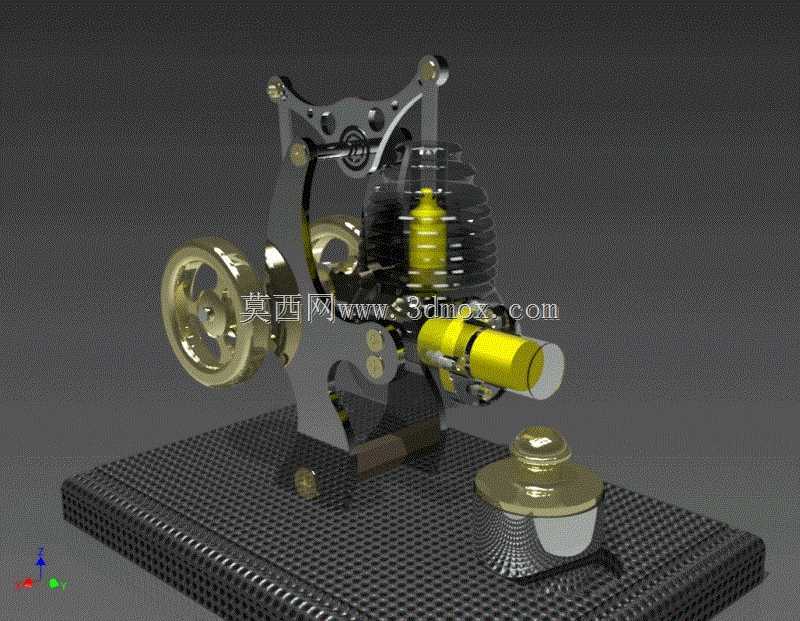

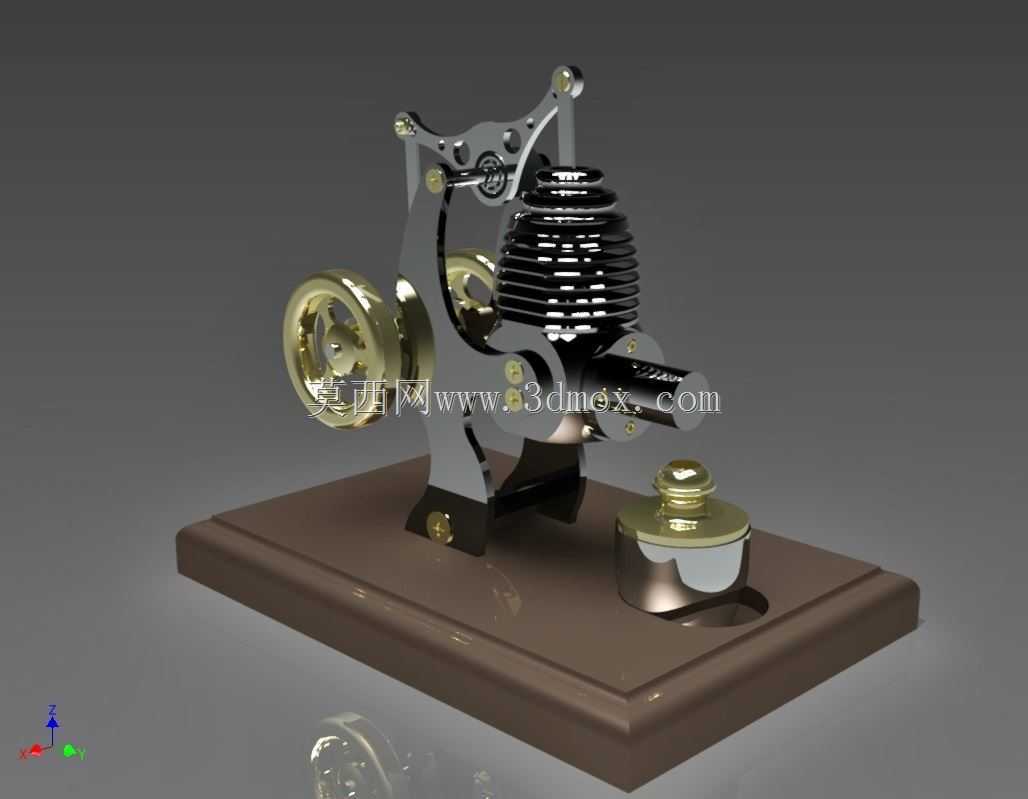

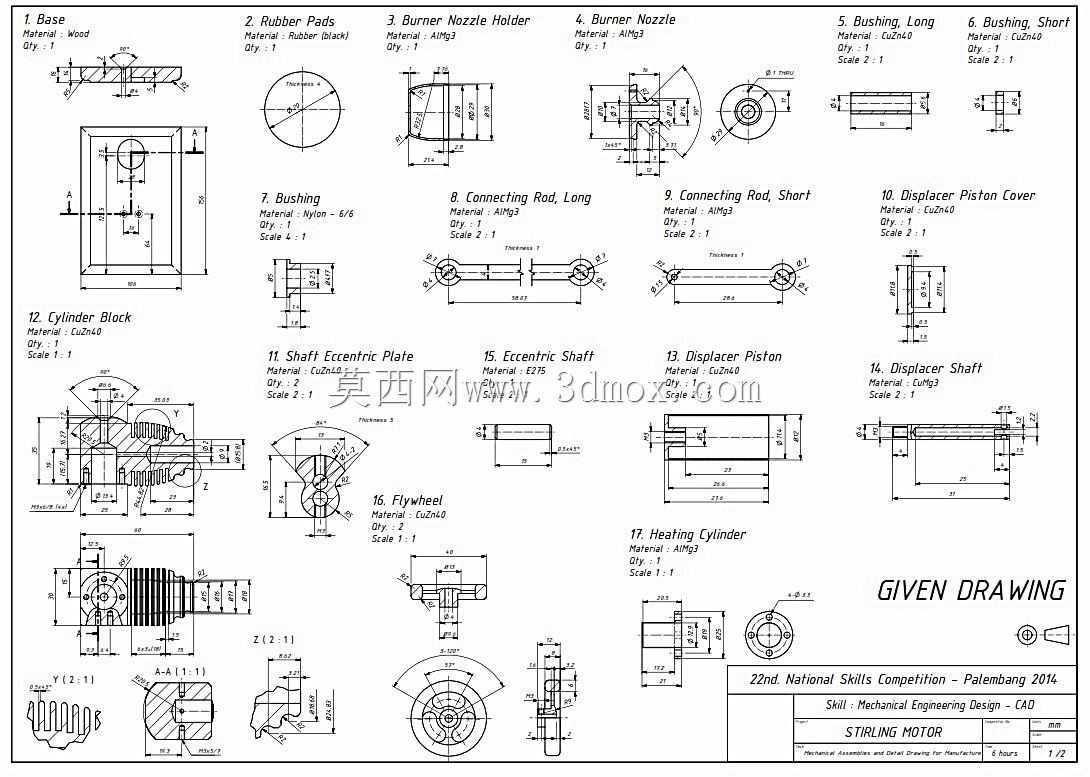

该三维建模还原的是外燃式闭式循环斯特林动力装置，这类动力装置常应用于余热回收发电、分布式能源供应、教学实训演示以及特殊工况下的动力输出场景，相比传统内燃动力装置，它对热源适配性极强，可依托太阳能、工业废热、生物质燃烧等多种热源运行，在低品位热能利用领域有着不可替代的应用价值。从实际用途来看，该模型完整复现了装置从热能输入到机械能输出的全链路结构，既可以作为职业院校机械原理课程的具象教学载体，帮助学习者理解外燃循环的动力转换逻辑，也能为小型民用斯特林动力装置的结构优化、样机试制提供直观的结构参考，还可用于科普展项的动态演示，直观展示热功转换的基础物理过程。在功能特性上，模型完整呈现了装置的核心功能模块：底部的热源承载基座用于放置加热组件，为热腔提供稳定的热源输入；带散热鳍片结构的冷热腔置换组件负责实现工质在冷热腔之间的周期性流动，完成冷热交替的热力循环；带配重的飞轮曲柄传动机构负责将置换活塞、动力活塞的往复直线运动转换为旋转运动输出，同时依靠飞轮的转动惯量保障循环运转的平顺性，避免出现运转死点；整套传动构件采用镂空式金属支架固定，在保障结构刚性的同时尽可能降低了整体自重。从设计思路来看，建模过程中优先保障了各运动部件的运动干涉校验，所有铰接点、滑动副的配合间隙都按照实际装配公差预留，活塞与缸体的配合面、曲柄连杆的铰接位置都做了贴合实际工况的结构处理，既保证了模型展示时的结构完整性，也能直接导入动力学仿真软件完成运转过程的运动学、热力学仿真验证。外形尺寸与安装边界方面，整套装置采用台式基座布局，基座为带防滑纹理的平板结构，所有功能构件都集成在基座上方的安装区域内，横向最大尺寸不超过常规A4幅面，纵向高度适配桌面展示需求，安装时仅需保障基座水平放置，预留出飞轮旋转、活塞往复的运动空间即可，无需额外的复杂安装固定结构，适配桌面级展示、小型样机试制的安装空间要求。
