桥式可弯曲塑料线缆防护拖链结构设计

这款塑料电缆拖链主要应用于各类往复运动的工业设备场景，在自动化生产线、数控机床、工业机器人、起重设备、物流输送设备等需要频繁往复移动的工位中，承担内置电缆、油管、气管、水管等管线的牵引与防护作用，能够避免运动过程中管线出现拉扯磨损、弯折死结、外力磕碰、油污腐蚀等问题，有效延长各类内置管线的使用寿命，降低设备运维过程中的管线更换频次，减少设备因管线故障导致的非计划停机时长。

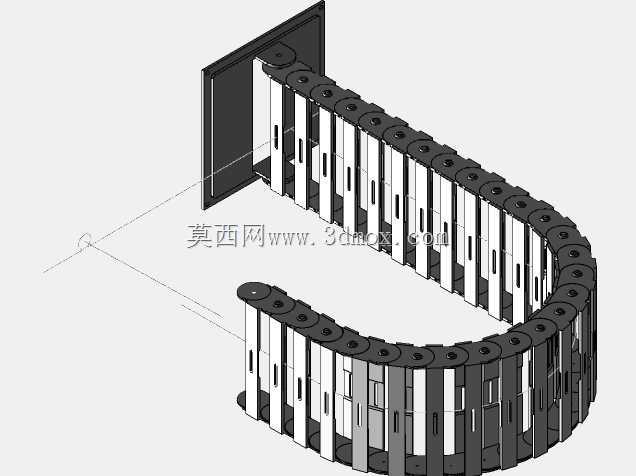

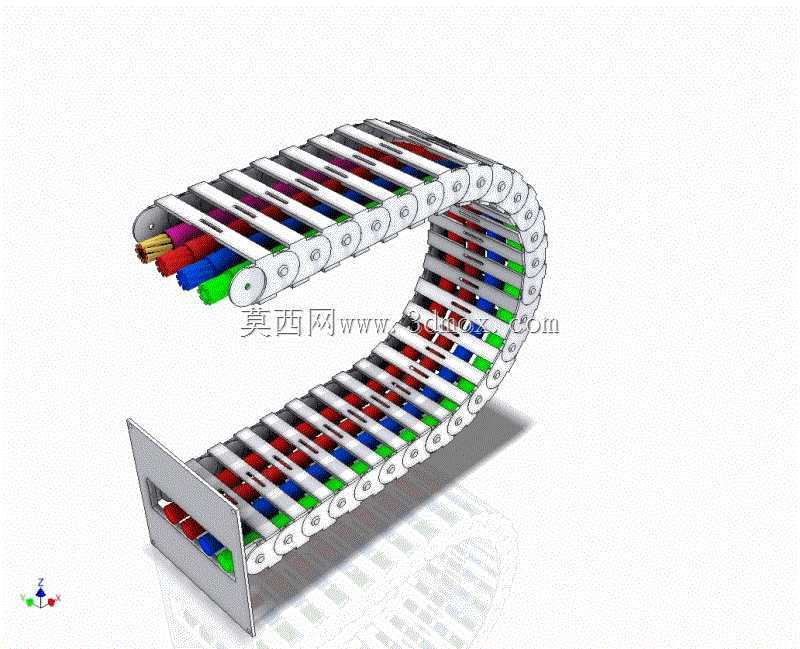

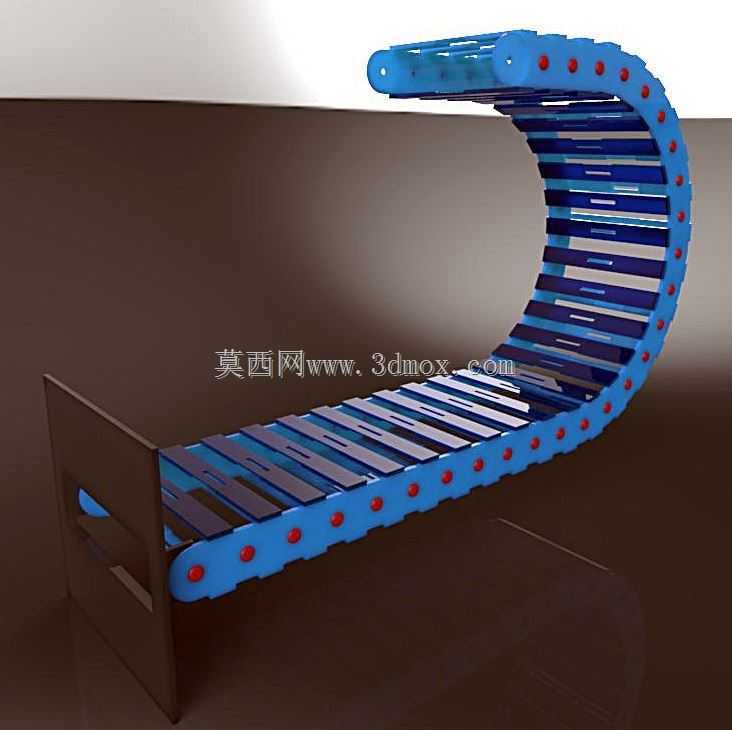

从功能特性来看，该拖链采用桥式镂空结构设计，主体链节之间采用活动铰接结构，可实现单方向的大角度弯曲，弯曲半径可根据实际安装空间需求匹配对应规格，能够适配不同行程的往复运动需求；每一节链节都设置有独立的线缆分隔卡位，可将不同类型、不同功能的管线分仓排布，避免多根管线在拖链内部互相缠绕、摩擦，同时镂空的结构设计既能够减轻拖链自身的整体重量，降低运动过程中的拖拽负载，也能让内置管线在运行过程中获得更好的散热条件，避免管线长时间工作积热加速老化。拖链两端设置有标准化的安装固定端，可直接通过螺栓锁紧在设备的固定端与运动端上，安装拆卸便捷，后期维护更换单节链节时无需整体拆解整条拖链，大幅降低维护操作的难度。

在设计思路上，这款拖链优先考虑了运动过程中的平顺性，链节铰接位置的配合间隙经过优化，既保证弯曲转动的灵活性，不会出现运动卡滞，也控制了合理的间隙量，避免运行过程中出现晃动、异响，同时塑料材质本身具备优秀的耐油污、耐弱酸弱碱腐蚀特性，适配多数工业车间的复杂工况环境，相比金属材质拖链具备更低的运行噪音与更轻的自重，不会给设备运动端带来额外的负载负担。

从安装边界来看，该拖链的整体高度、单节链节的宽度、内部分隔腔的尺寸都经过标准化设计，可适配常规直径的工业电缆、气动软管与液压油管，安装时需要根据设备的运动行程预留足够的弯曲段空间，保证拖链弯曲时不会与设备周边的结构件发生干涉，固定端与移动端的安装面需要保持平行，避免拖链运行过程中出现侧向偏移，加剧链节的磨损。拖链的运行速度可适配多数中低速往复运动的设备工况，在额定行程内运行时不会出现链节脱开、结构变形的问题，能够长期稳定为内置管线提供可靠的防护与牵引。
