铣床用手动回转分度工作台结构设计

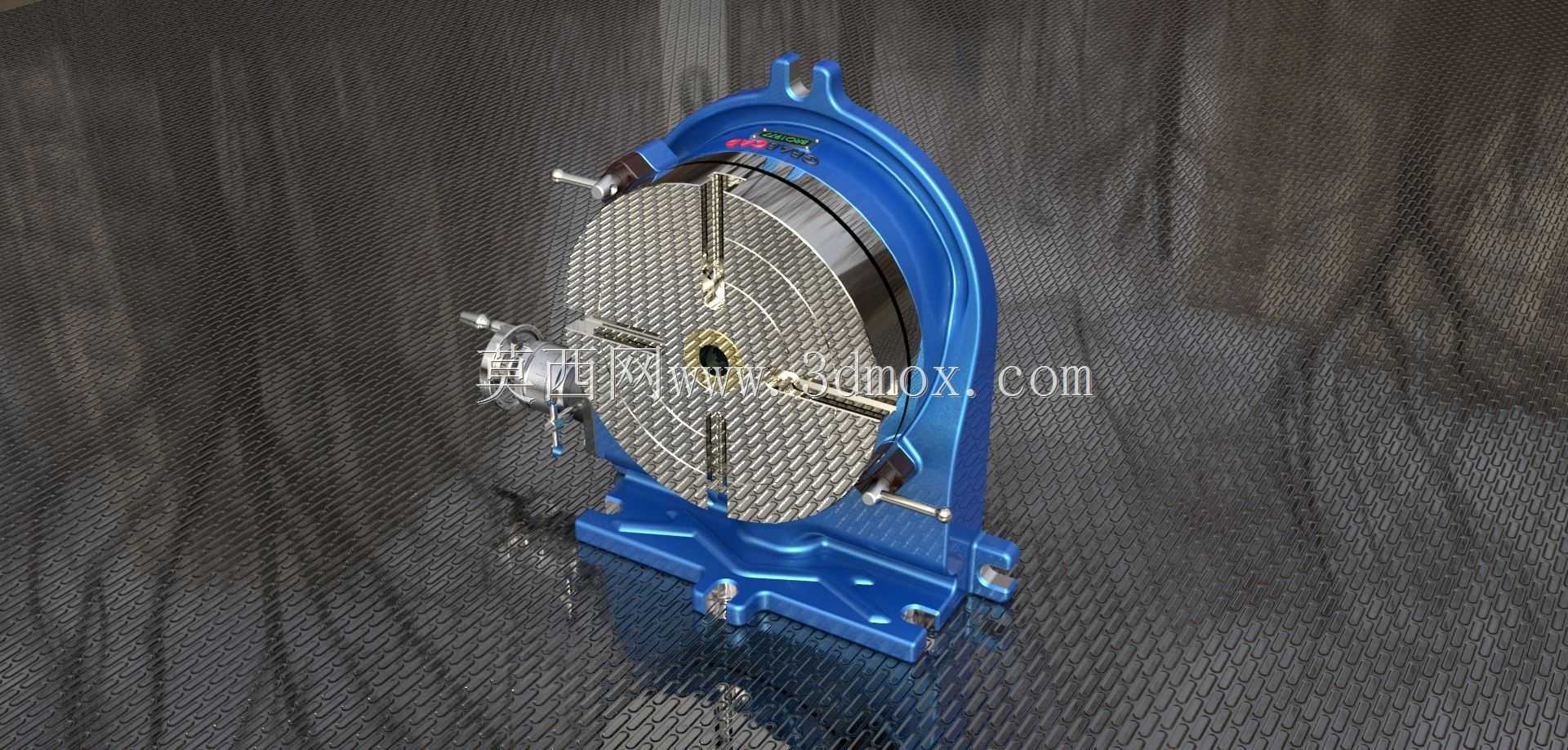

这款手动转台是铣床加工场景中常用的核心配套工装附件，主要应用于中小批量机械零件的铣削加工环节，可装夹在立式铣床、卧式铣床的工作台面上，配合主轴刀具完成带角度分布特征的零件加工，比如法兰盘的等分孔、多边形零件的侧面、圆周分布的槽口与齿形结构，也可用于钻床、镗床的角度分度加工工序，替代繁琐的多次装夹找正操作，大幅降低重复装夹带来的定位误差。从实际使用场景来看，它既可以独立作为回转分度工装使用，也能配合平口钳、三爪卡盘等其他夹具叠加安装，拓展机床的加工维度，解决普通机床无法加工圆周分布特征的痛点，在模具加工、小型机械零件修配、教学实训车间等场景都有广泛应用。

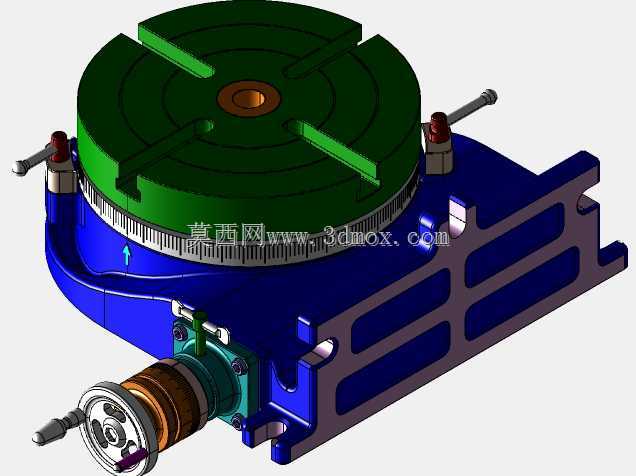

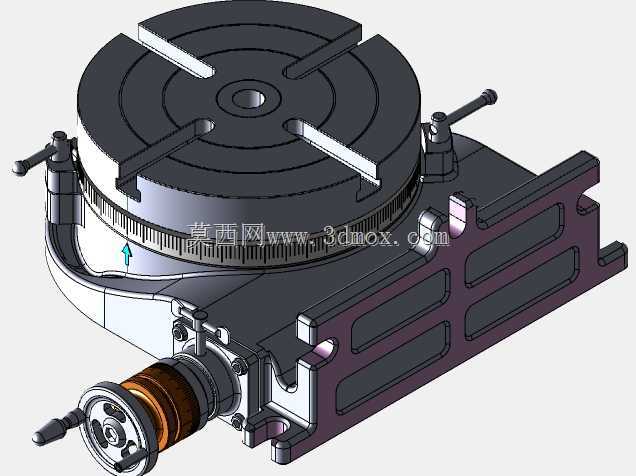

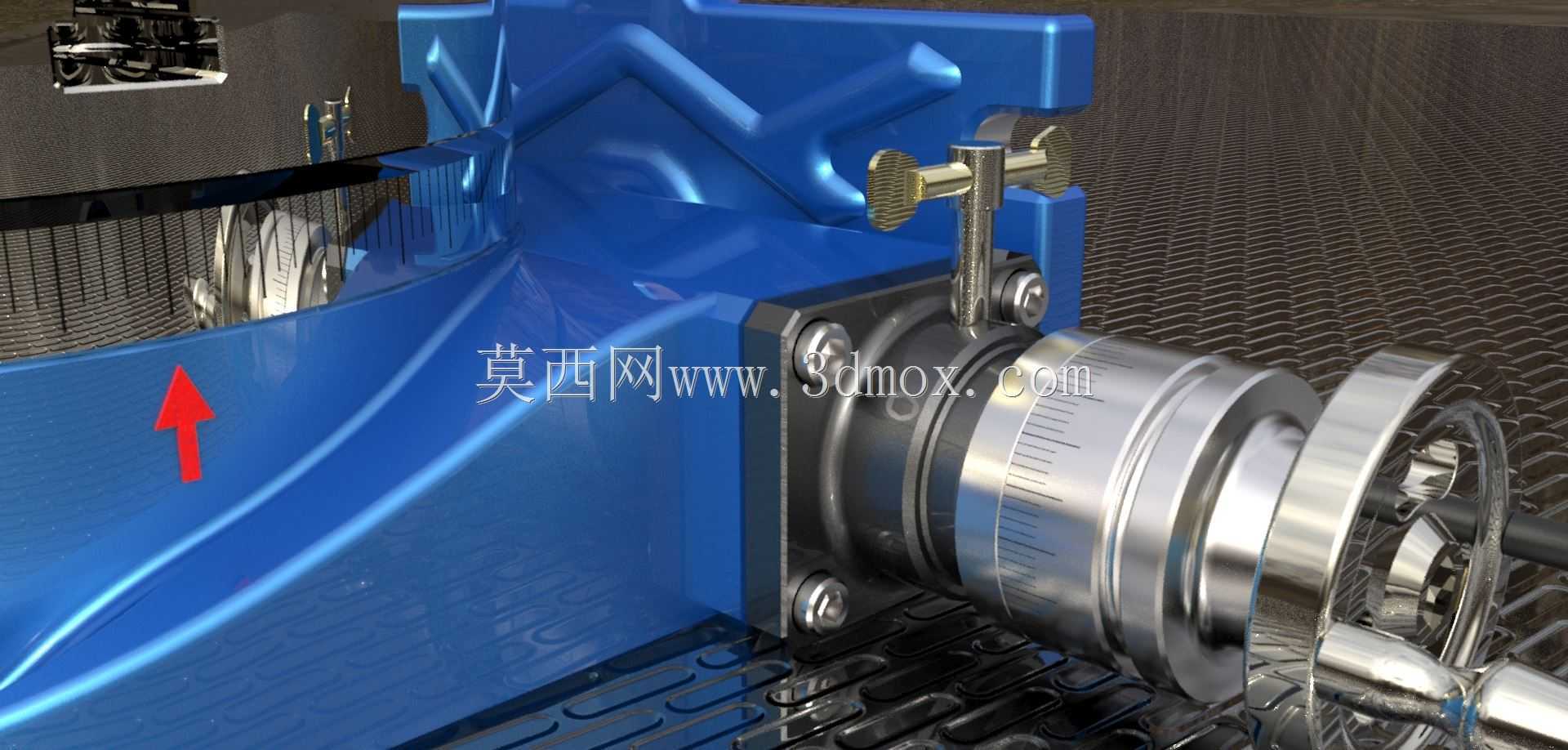

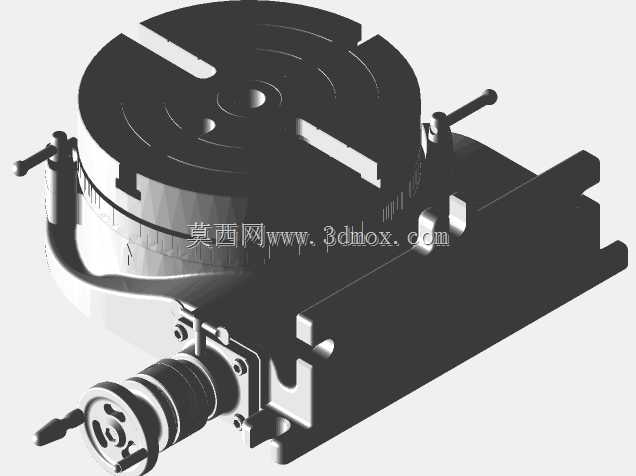

在功能特性上，该转台采用手动蜗杆蜗轮传动结构，通过侧方伸出的手摇手柄输入扭矩，经蜗杆副减速后带动上方的圆形工作台回转，传动比设计兼顾了操作手感与分度精度，转动手轮时阻尼均匀无卡顿，可实现精细的角度微调，同时自带锁紧机构，当调整到目标角度后可通过锁紧手柄将转台本体锁止，避免铣削受力时工作台发生偏移，保证加工过程的稳定性。工作台面采用标准T型槽设计，可通过T型螺栓直接装夹工件或者配套卡盘，台面中心设置有定位基准孔，方便工件安装时快速找正回转中心，减少装夹辅助时间。

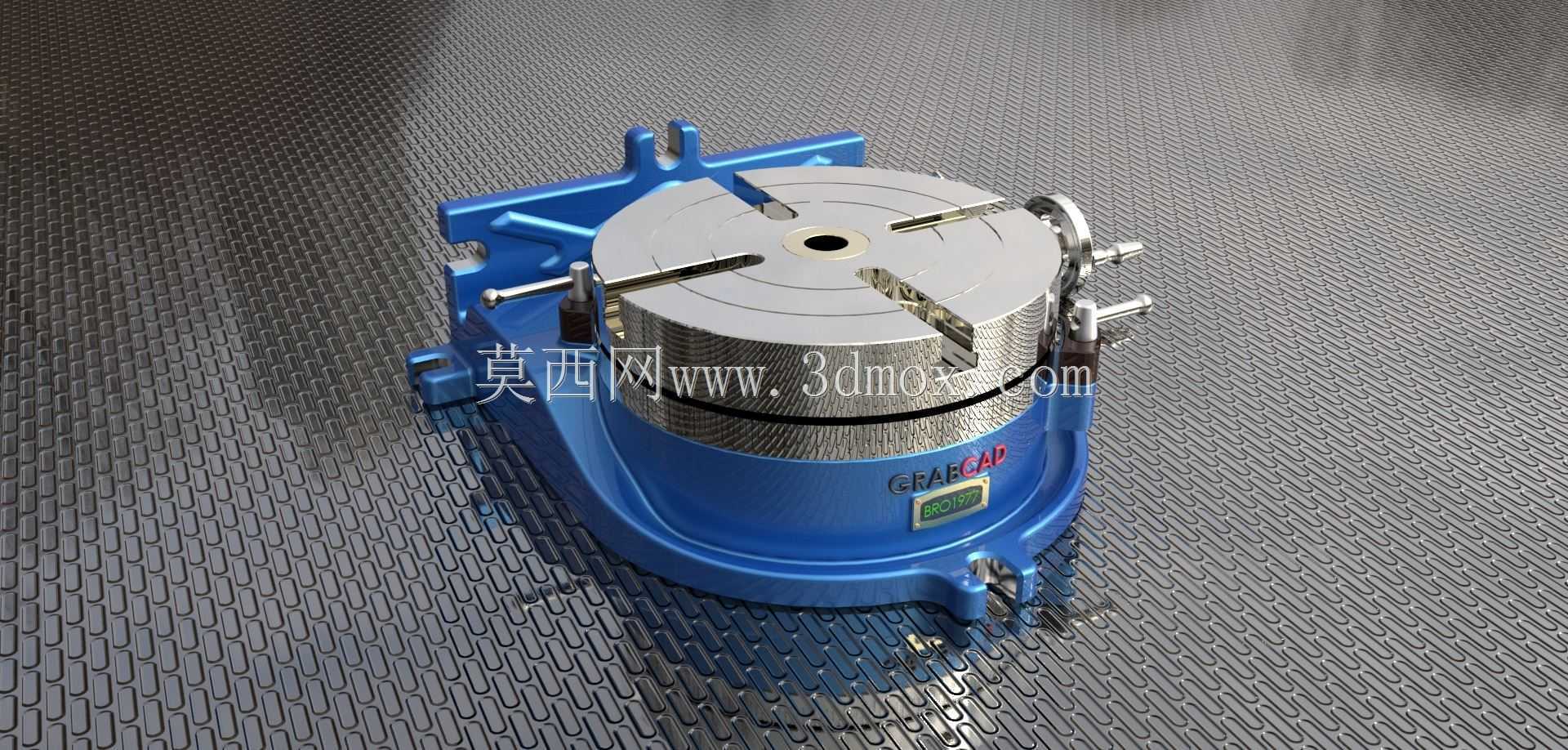

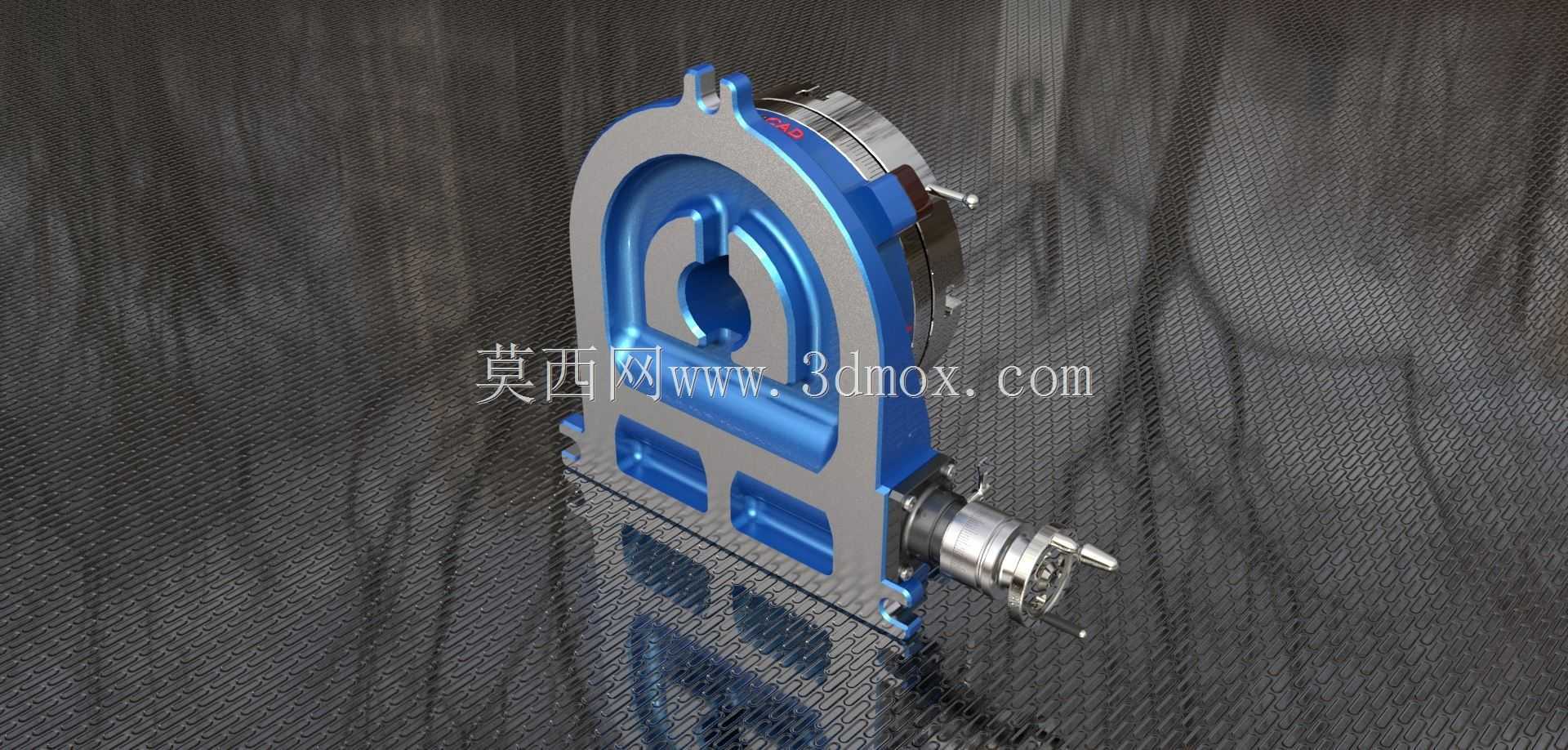

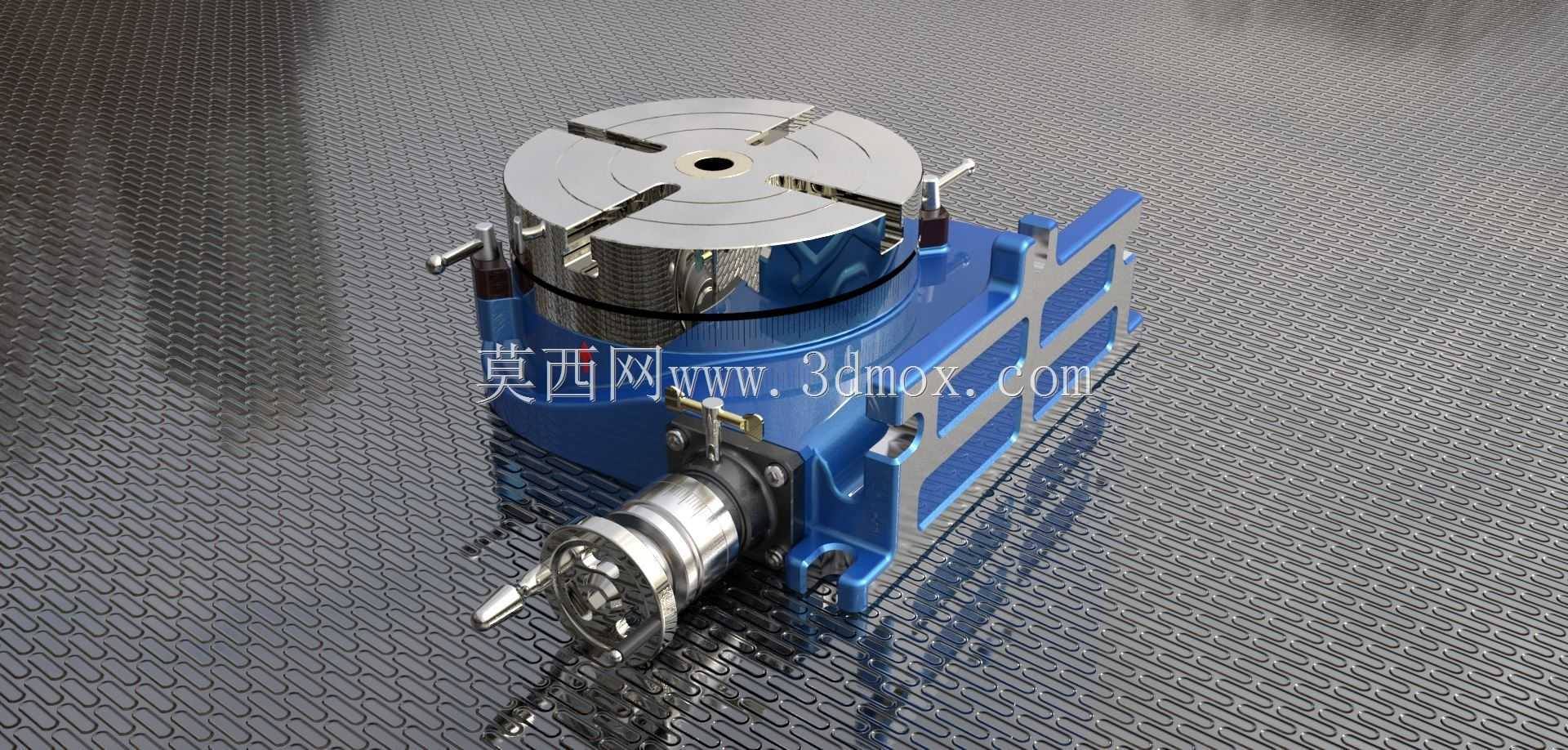

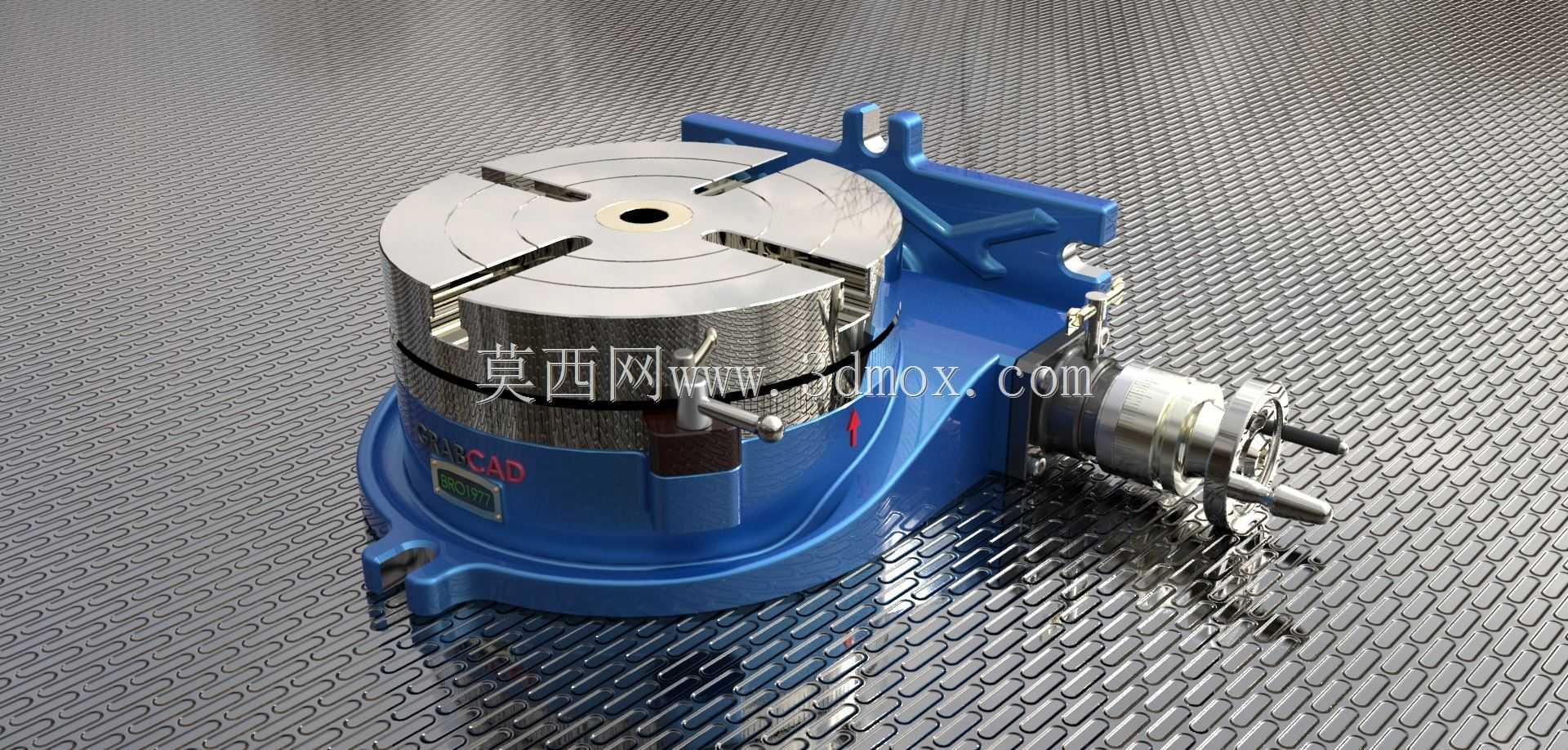

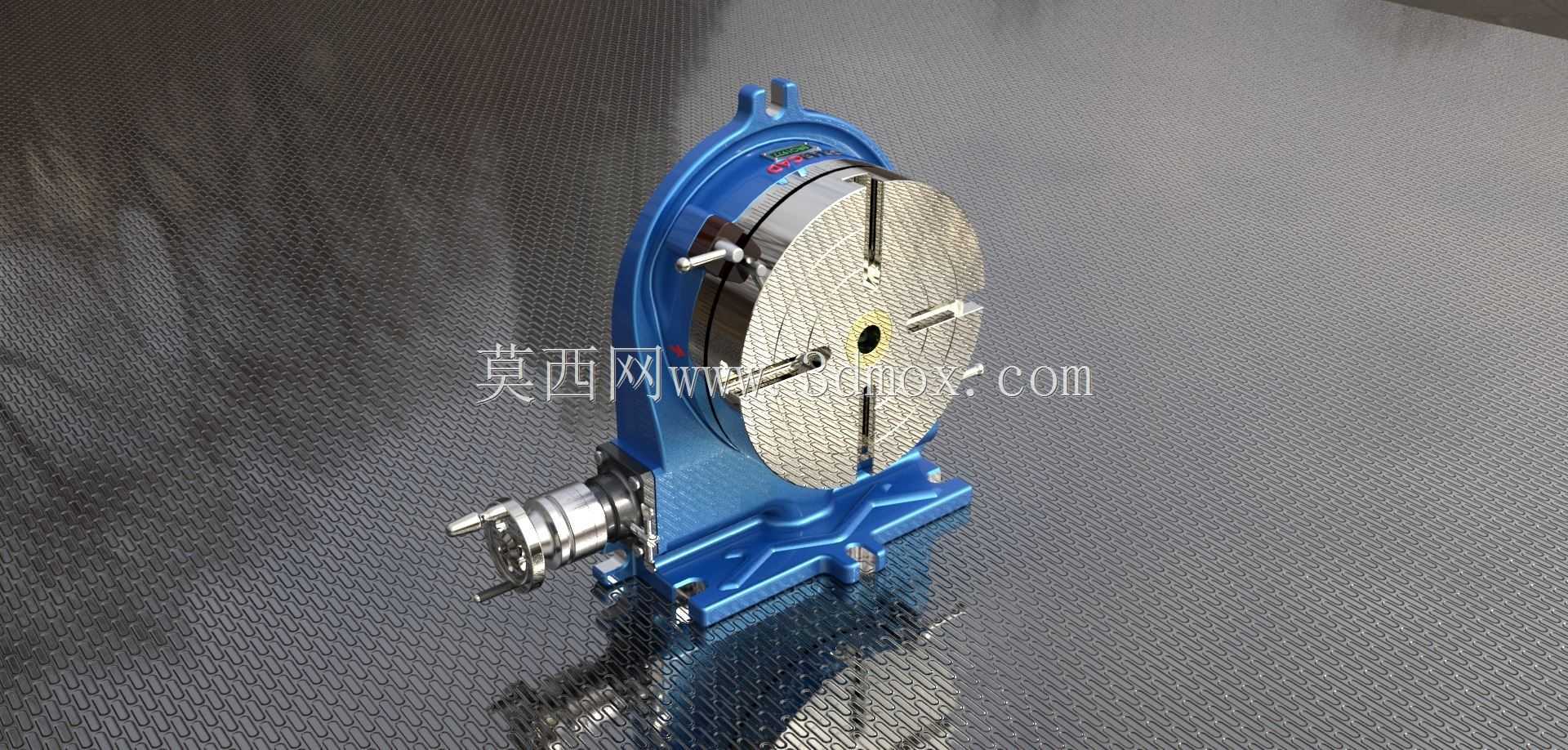

从设计思路来看，整体结构采用底座与回转体分层设计，蓝色铸铁底座承担整体支撑与安装固定功能，底部设置有安装凸台与固定孔位，可直接通过螺栓固定在机床工作台的T型槽上，安装边界适配多数中小型铣床的工作台尺寸，不会超出机床的行程范围；上部回转主体采用密封结构设计，可阻挡加工过程中的切屑、切削液进入内部传动腔，延长蜗轮蜗杆副的使用寿命，日常维护仅需定期加注润滑脂即可。外形尺寸上，圆形工作台的直径适配常规中小型零件的装夹需求，整体高度控制合理，安装后不会过多占用机床的Z向行程，保证刀具可以到达工件的加工位置；侧方的手轮位置经过人机工程优化，操作人员站在机床操作位即可轻松完成转动、锁紧操作，无需额外俯身或者调整站位，操作流畅度符合一线加工人员的使用习惯。
