紧凑型五轴台式数控加工设备结构设计

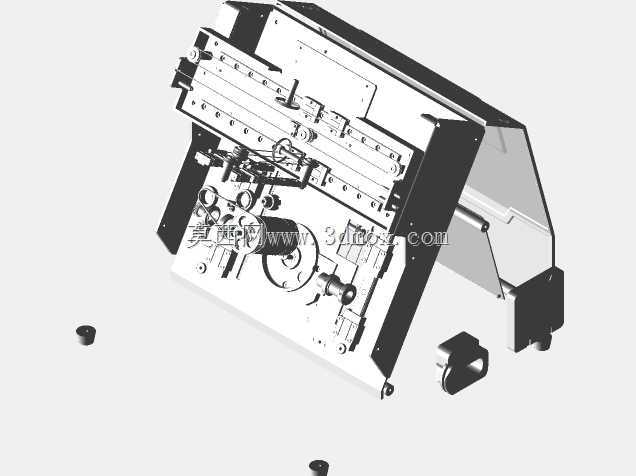

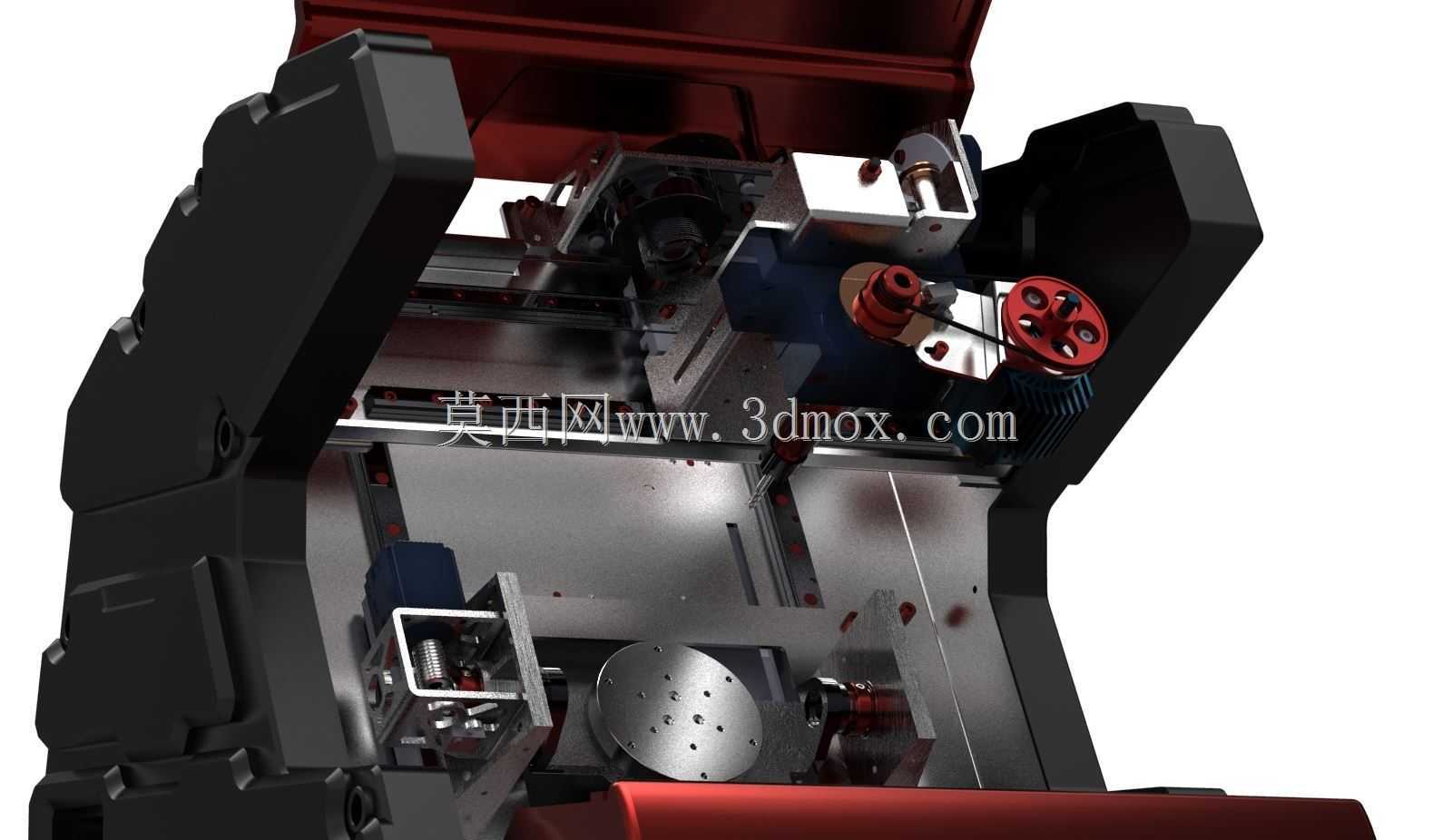

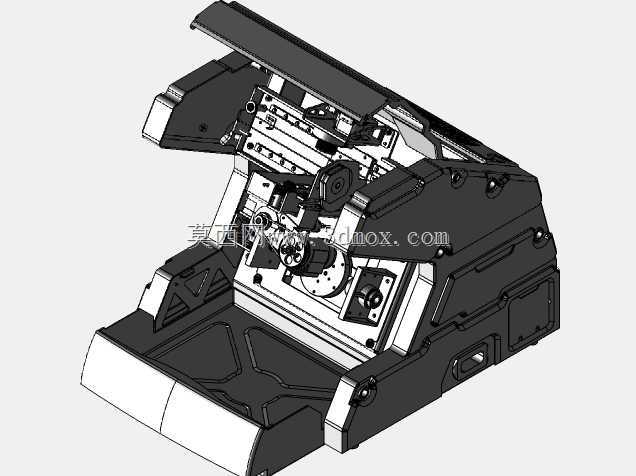

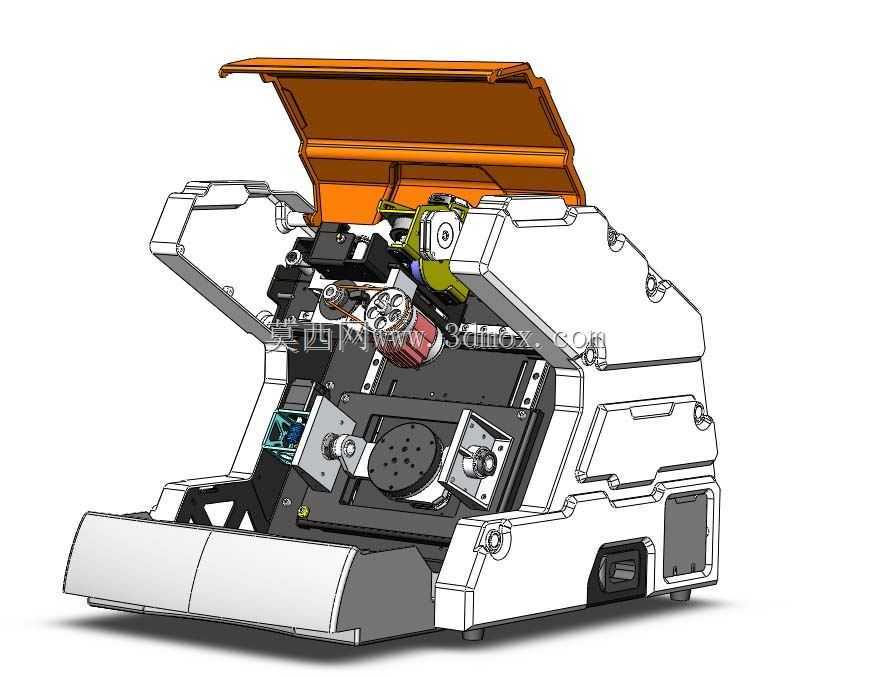

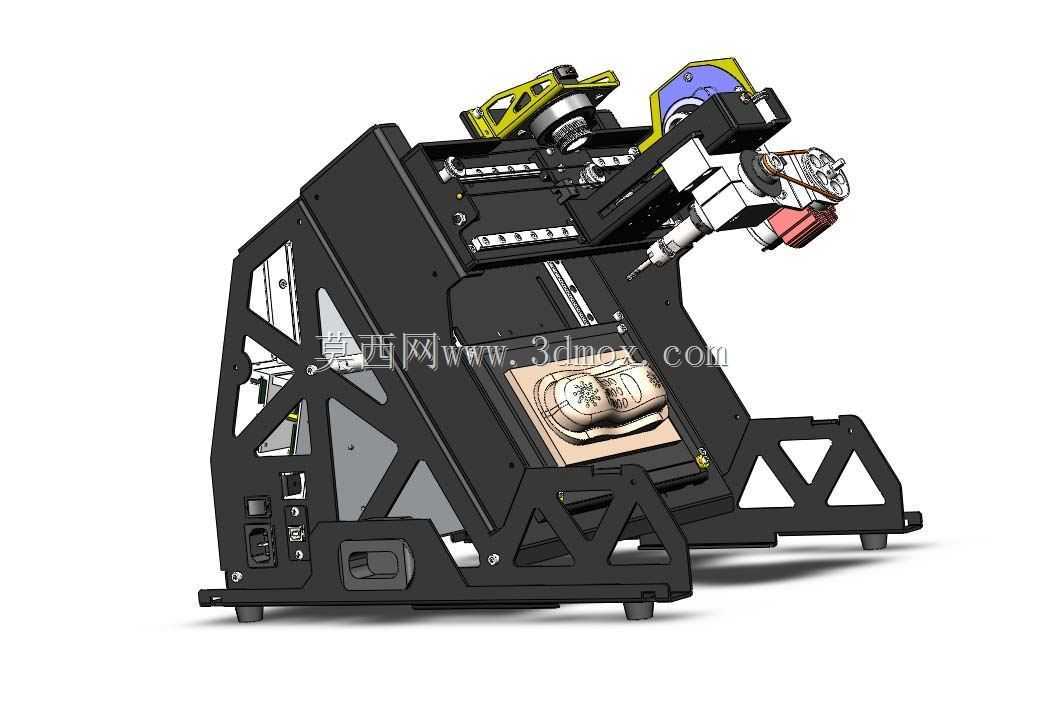

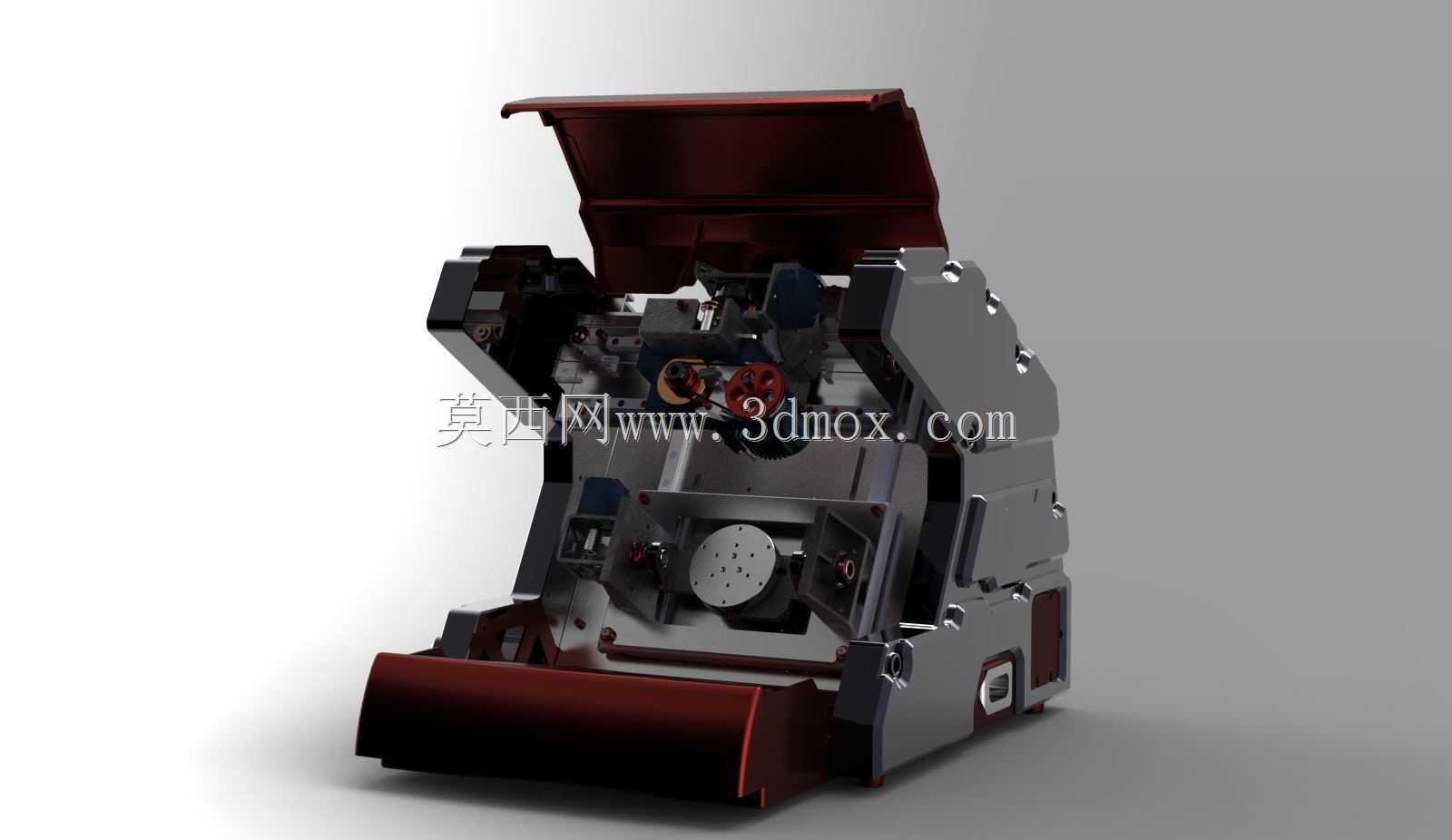

这款紧凑型五轴台式数控加工设备，主要面向小型精密零部件加工场景，适配小型加工车间、职业院校实训教学、精密五金打样、医疗器械小零件加工、3C电子精密构件加工等场景，能够在有限的车间占地空间内完成传统三轴设备无法实现的多面体一次性装夹加工，减少多次装夹带来的定位误差，提升小型复杂曲面零件的加工精度与加工效率。设备采用上掀式防护舱盖设计，舱盖开启后可完全暴露加工区域，方便操作人员进行工件装夹、刀具更换、日常维护清理等操作，闭合后可形成封闭加工空间，阻挡加工过程中产生的切屑飞溅与切削液外溢，兼顾操作便利性与加工安全性。设备整体采用一体化台式布局，底部设置平整的支撑底座，无需额外浇筑专用安装地基，可直接放置在稳固的工业工作台面上完成安装固定，整体外轮廓紧凑，占地面积远小于传统落地式五轴加工中心，适配空间有限的小型生产场所。结构设计上采用双摆台五轴联动架构，X/Y/Z三个直线进给轴配合两个旋转轴实现五轴联动加工，可完成复杂曲面、倾斜孔、多面体斜面等特征的一次性加工，内部主轴单元采用高转速精密主轴，适配小型铣刀、钻头等加工刀具，可完成铣削、钻孔、镗孔、攻丝等多种加工工序，满足小型精密零件的全工序加工需求。内部走线与管路采用隐藏式布局设计，所有线缆、切削液管路均布置在机身内部的走线槽内，避免加工过程中切屑剐蹭、切削液腐蚀造成的管路线缆损坏，提升设备长期运行的可靠性。机身外壳采用钣金拼接结构，兼顾结构强度与轻量化需求，侧面预留检修开口，方便后期对内部传动部件、驱动单元进行维护保养，操作区域设置在设备正面，符合操作人员的常规操作习惯，工件装卸、对刀操作的动作路径短，可有效降低操作人员的劳动强度。设备的运动部件均设置硬限位与软限位双重保护，避免超程运行造成的设备碰撞损坏，防护舱盖设置安全联锁结构，舱盖未完全闭合时设备无法启动加工程序，从结构层面保障操作安全。
