旋转衬里联动执行机构结构设计

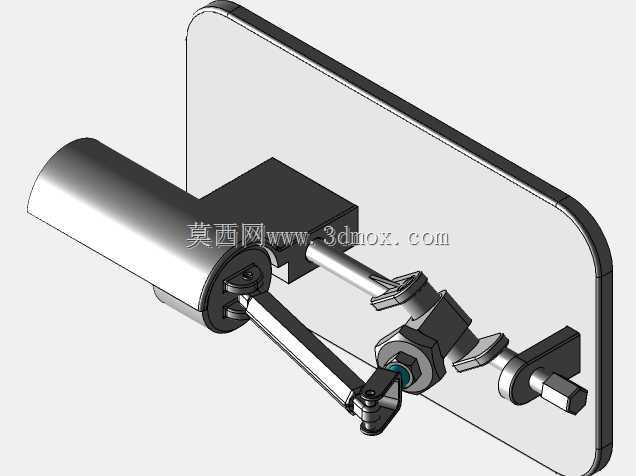

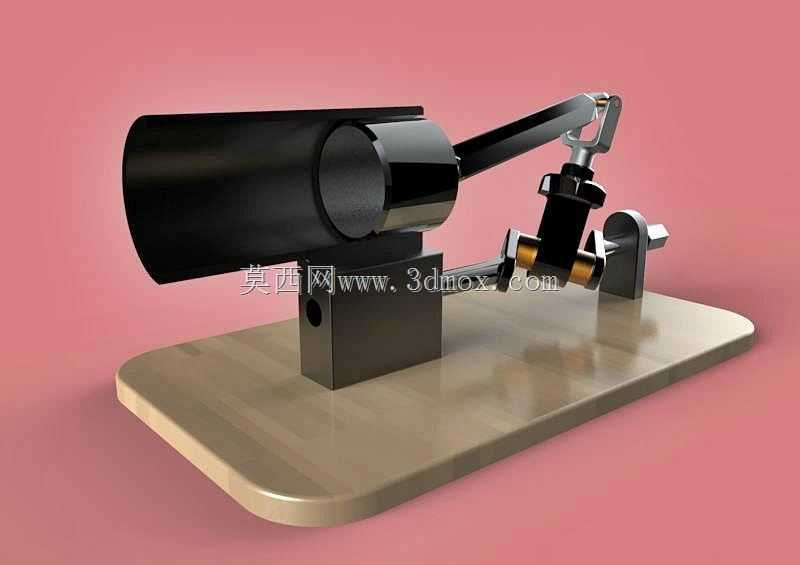

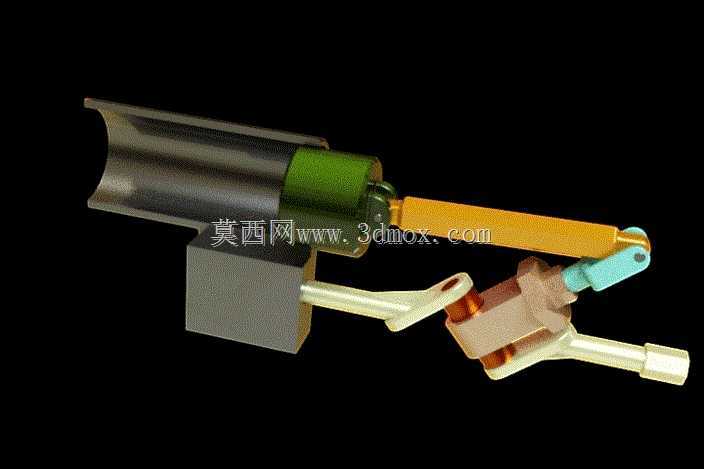

该结构主要应用于流体管路的通断调节、工位切换类执行场景，常见于小型气动控制回路、低压流体输送系统的末端执行端，可配合外部驱动源完成管路通路的旋转启闭与衬里密封贴合动作，替代传统手动旋塞结构实现远程驱动控制，在小型化工流体输送、实验室气路控制、小型设备冷却回路调节场景中具备较高适配性。从实际用途来看，该结构核心承担两个核心功能，一是通过端部旋转筒体的周向转动，改变管路通流截面的开合角度，实现流体流量的线性调节或通断切换；二是通过内置衬里结构在旋转过程中与通流面的紧密贴合，实现动密封效果，避免流体介质从旋转配合间隙处泄漏，适配低压气体、低粘度液体等常规介质的输送控制需求。从功能特性来看，该结构采用多连杆联动驱动设计，外部驱动端的直线或摆动输入可通过摇臂连杆组件转化为旋转筒体的定轴转动，传动过程中连杆铰接点均做了限位设计，避免转动超程导致密封失效；衬里部件采用弹性贴合设计，旋转过程中衬里与筒体内壁保持恒定接触压力，既保证密封可靠性，又不会因接触压力过大导致旋转阻力陡增，降低驱动端的负载要求。从设计思路来看，整体采用模块化分层设计思路，将旋转密封单元、连杆传动单元、安装固定单元做了独立拆分，各单元之间通过定位销与紧固螺钉完成装配，后期维护时可单独更换磨损的衬里部件或铰接销轴，无需整体拆解整个结构；传动连杆的力臂比例经过匹配优化，在常规0.3-0.5MPa驱动压力下即可输出足够的旋转扭矩，保证结构在额定工况下动作顺畅无卡滞。从外形尺寸与安装边界来看，该结构整体沿筒体轴向的总长度控制在适配常规DN15-DN25通径管路的范围内，安装固定座采用方块式基座设计，基座上预留两个标准安装孔位，可直接通过螺栓固定在设备安装面板或管路支架上，安装时需保证旋转筒体的轴线与管路轴线保持同轴，同轴度公差控制在0.1mm以内即可保证密封效果；连杆驱动端的外接摆臂预留标准铰接孔位，可直接与常规气缸、电动推杆的输出端连接，外接部件的运动行程需匹配结构的旋转角度范围，避免超程冲击损坏内部衬里与铰接部件。
