汽车传动系统单片离合器结构设计

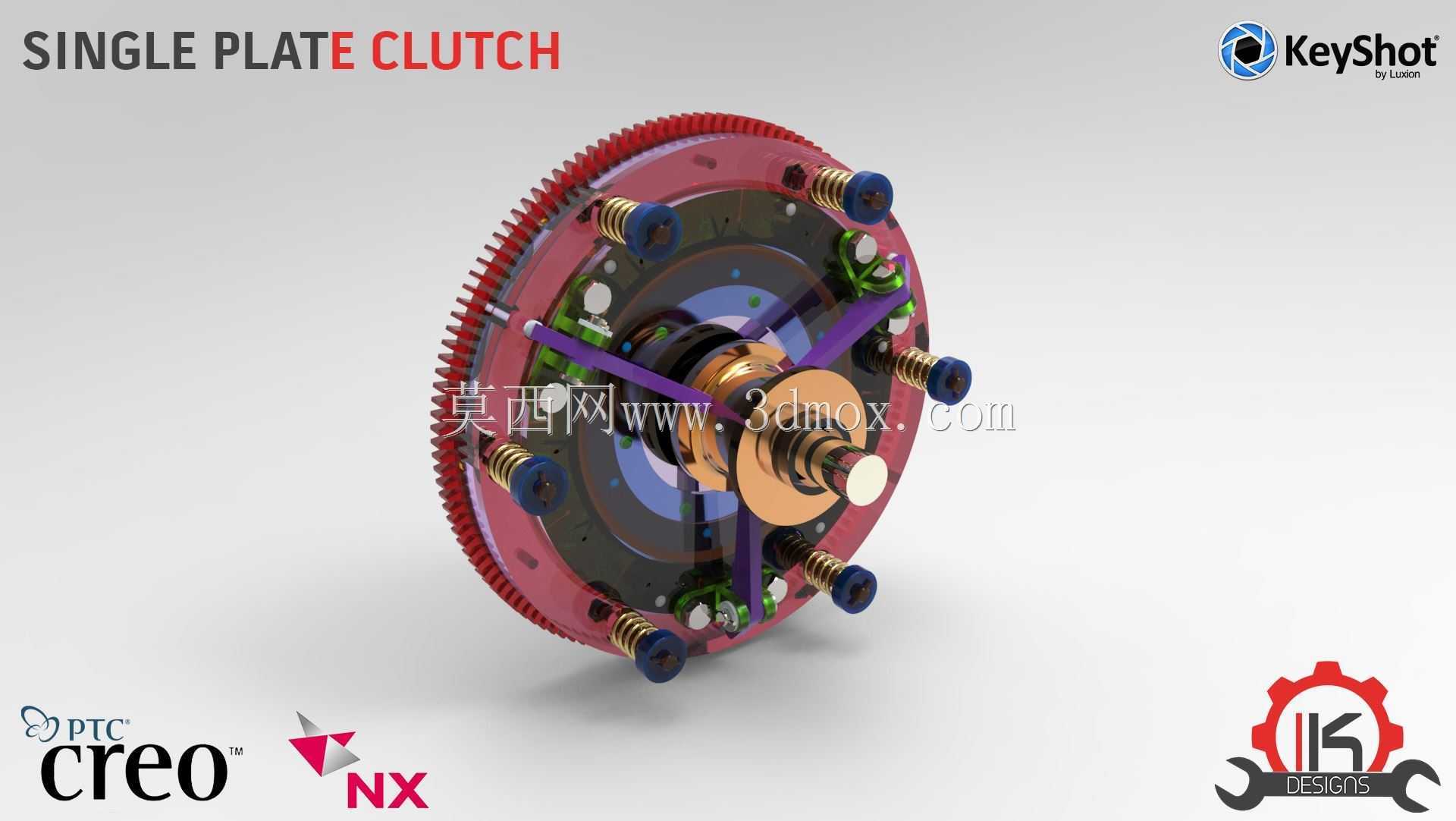

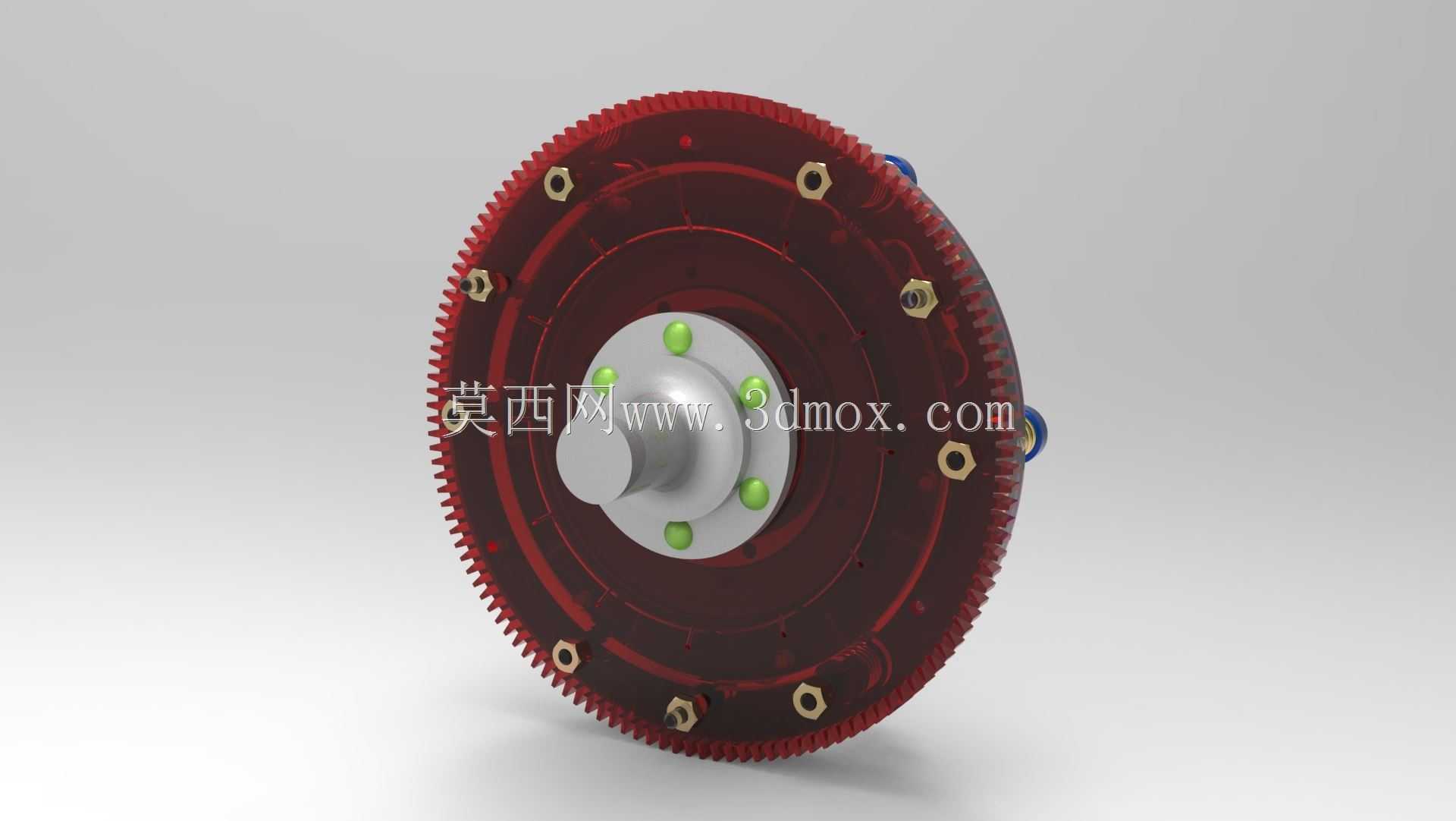

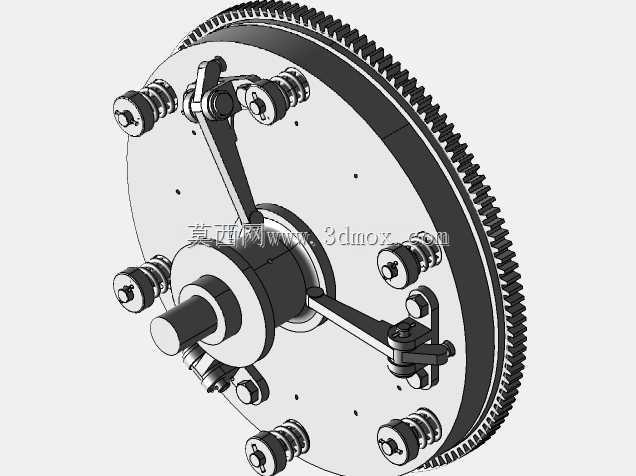

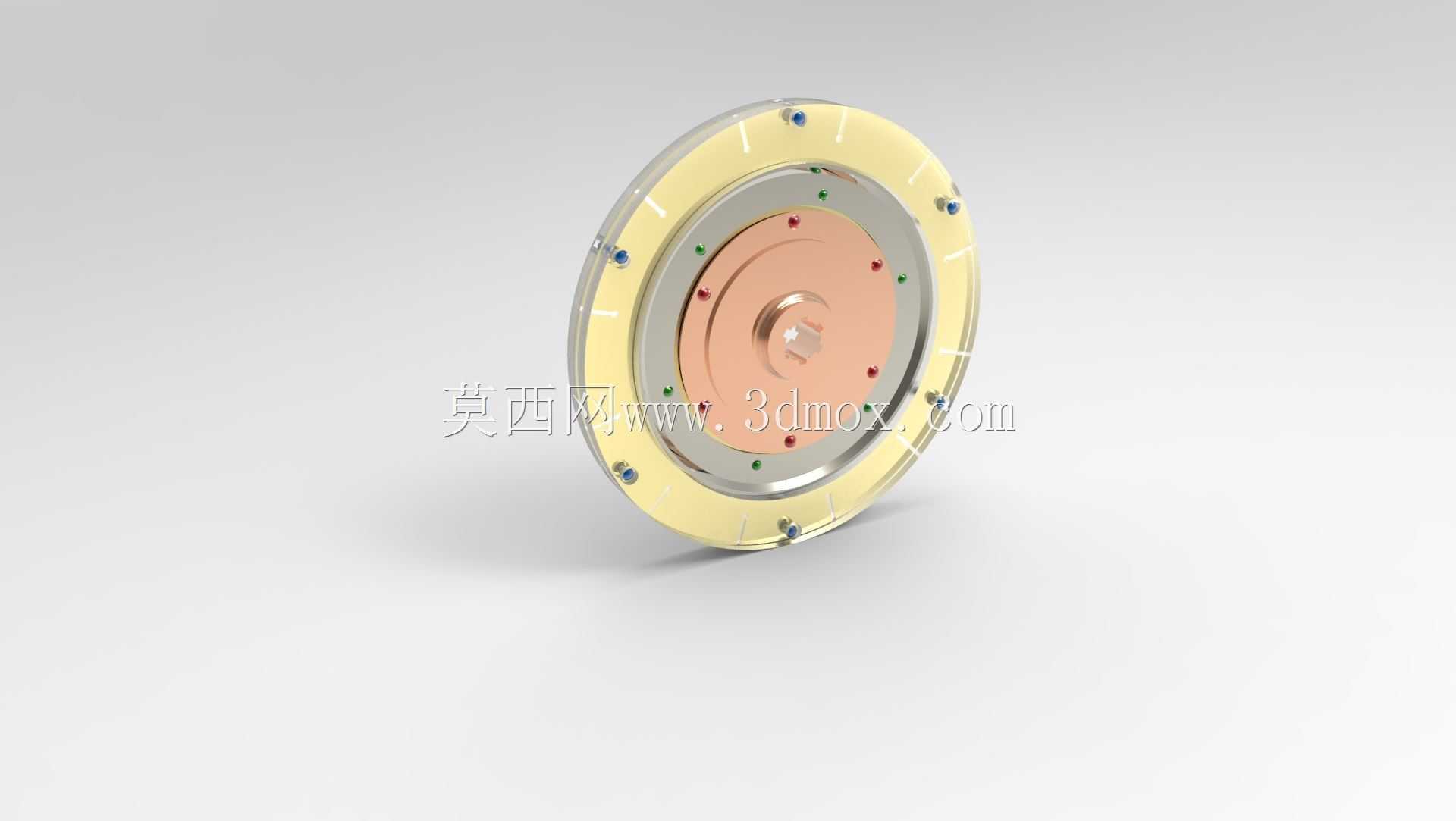

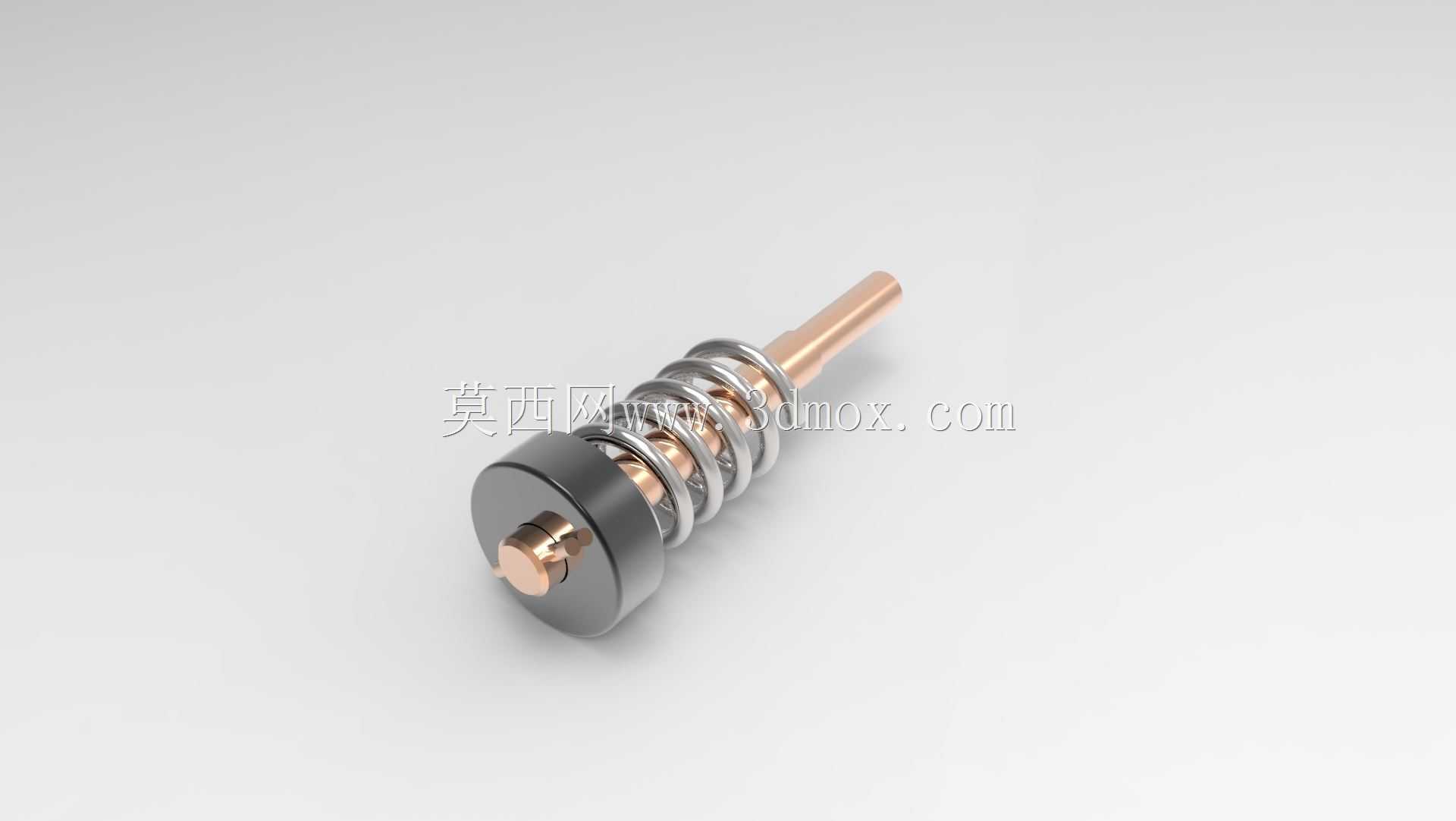

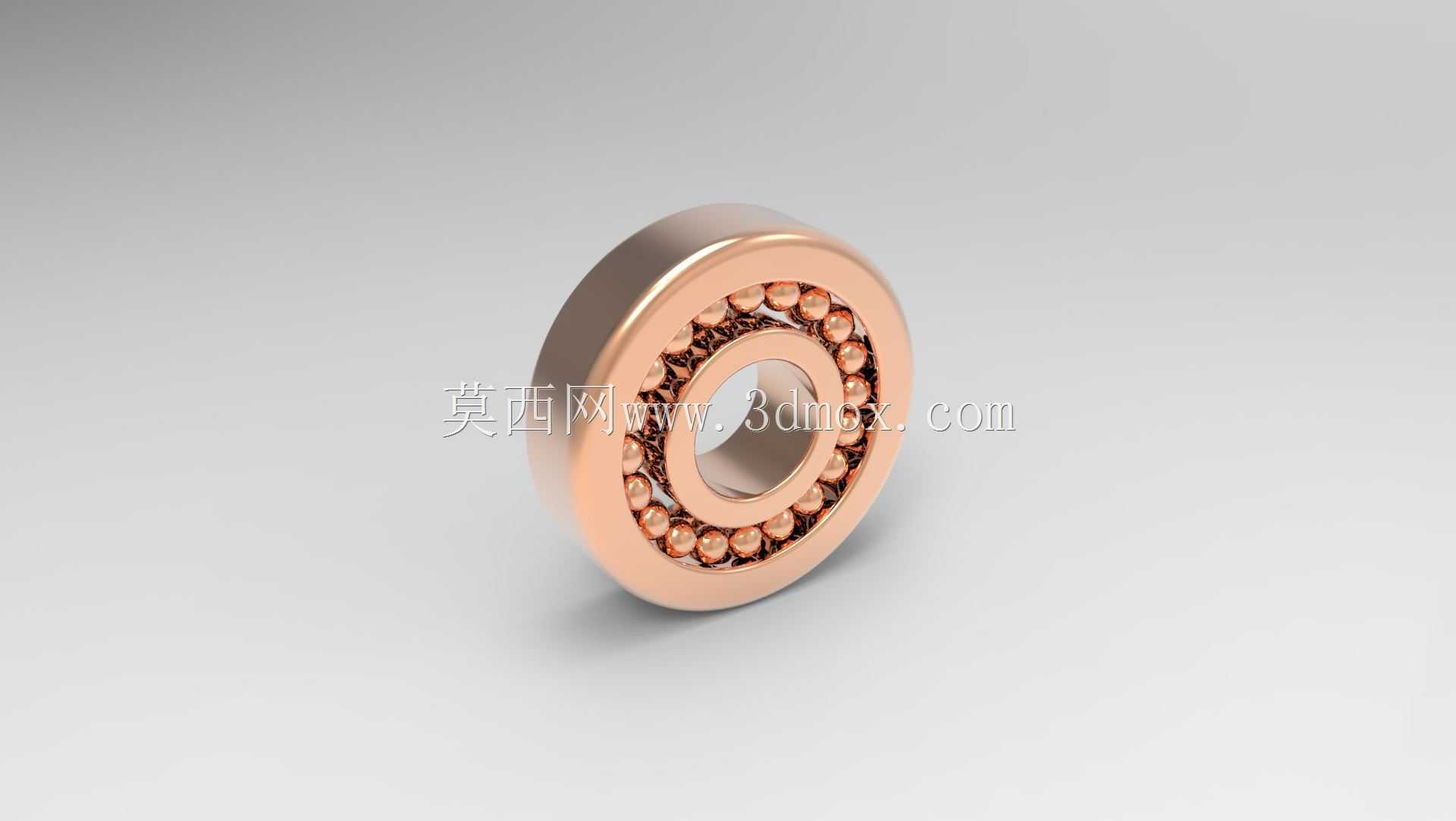

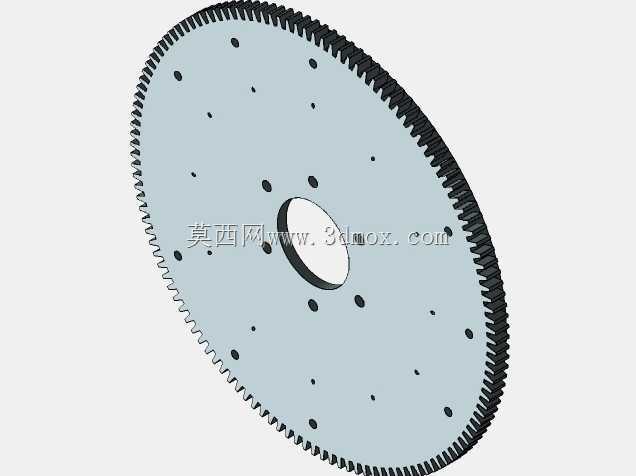

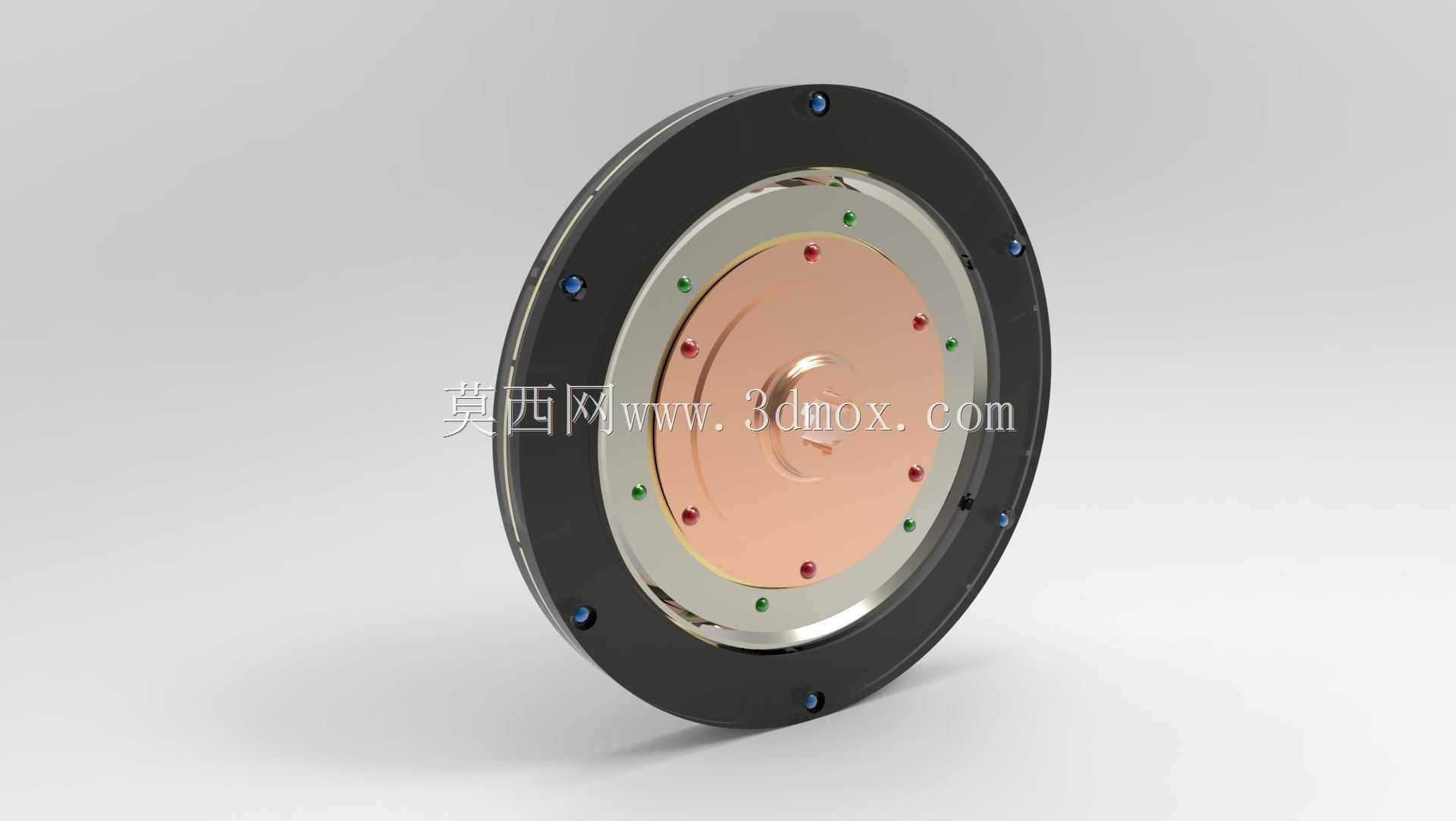

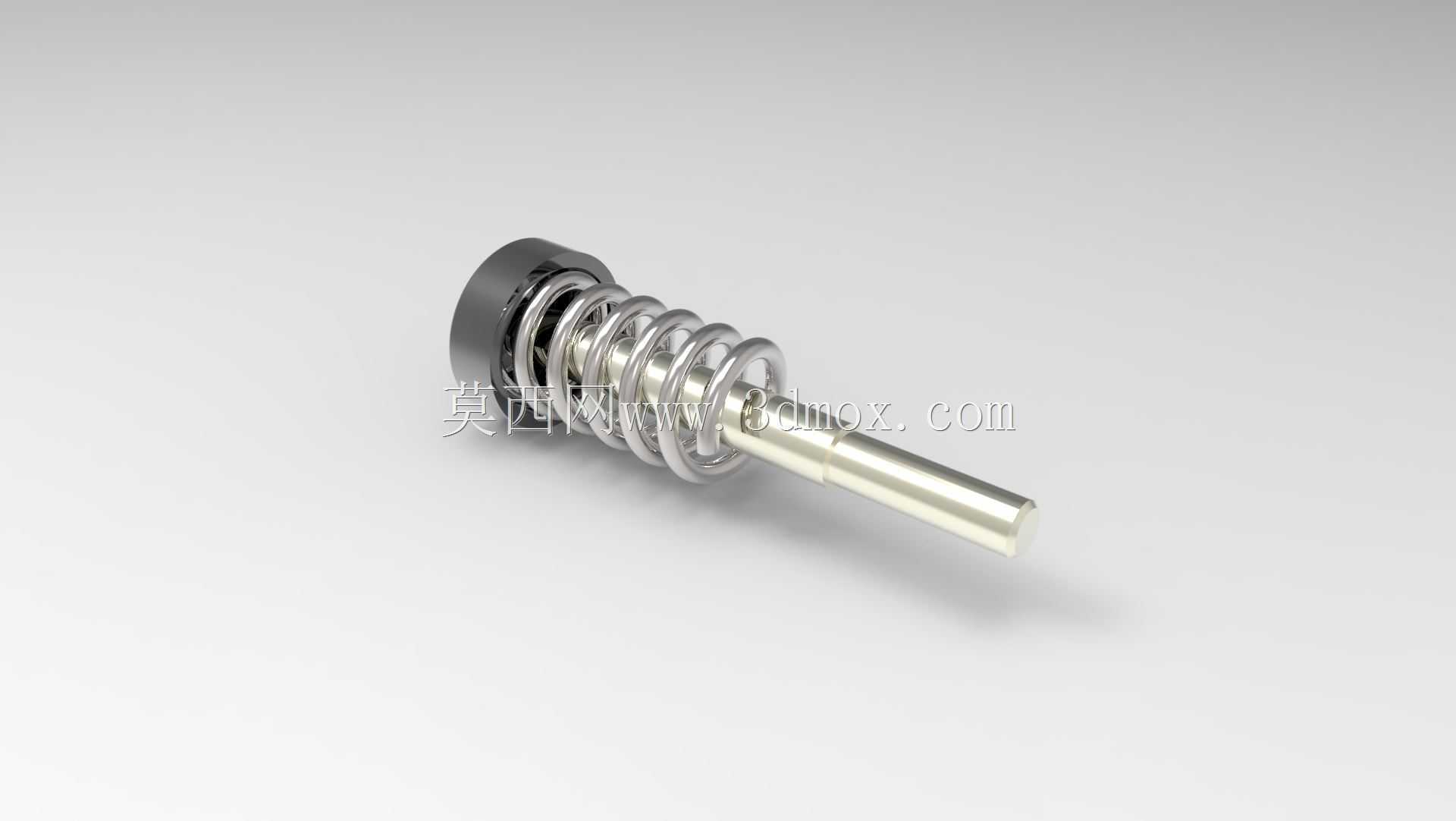

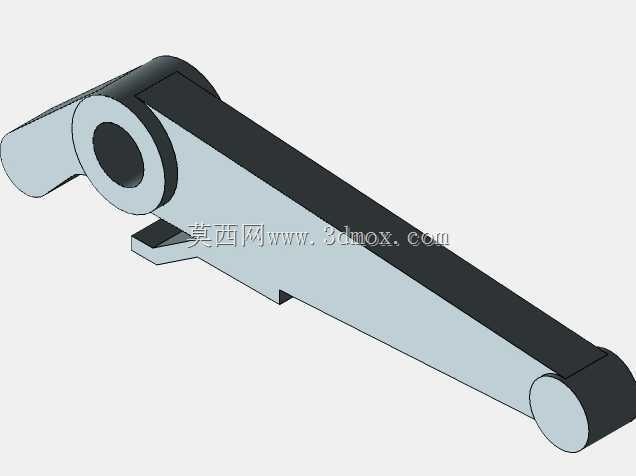

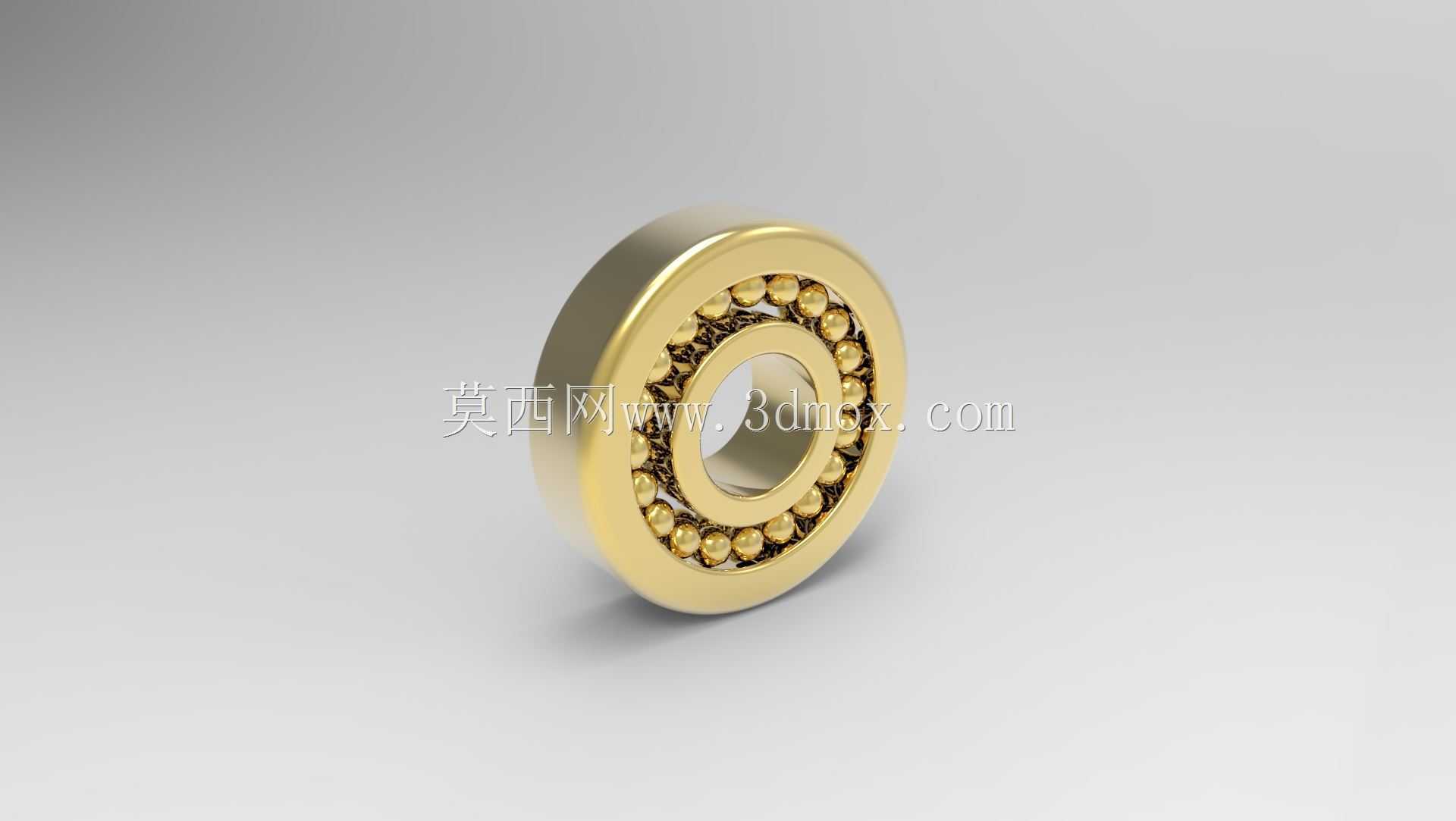

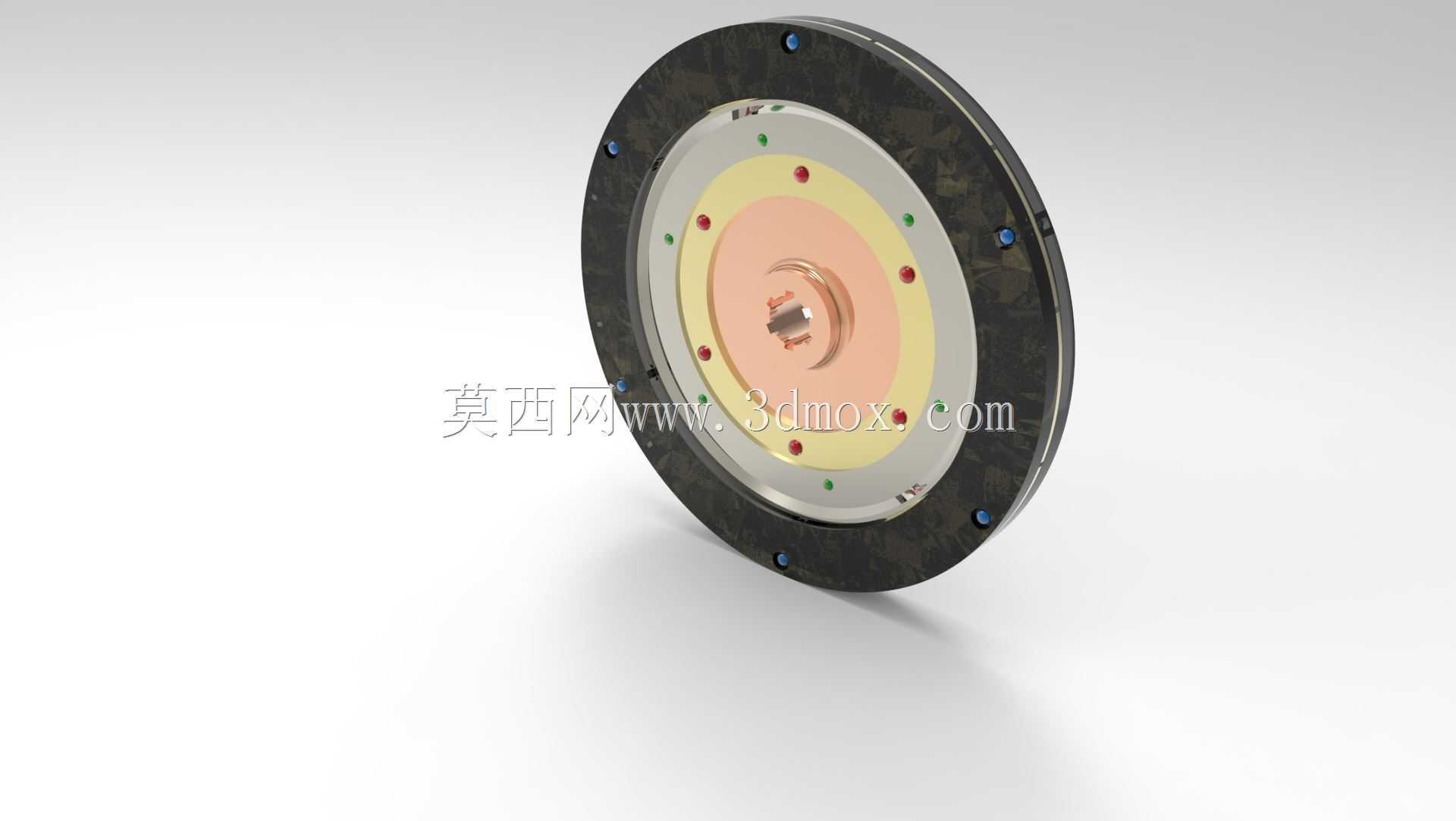

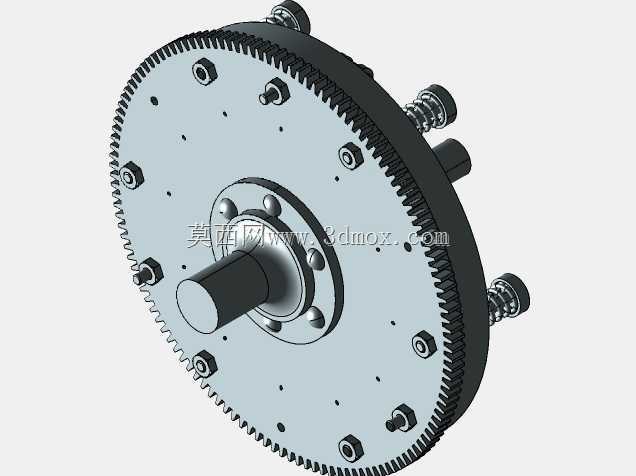

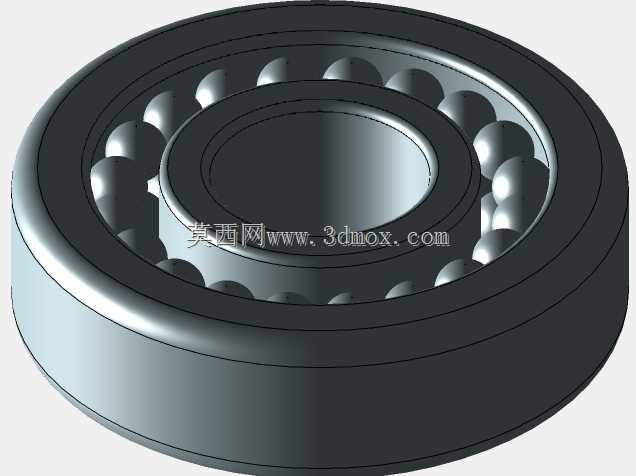

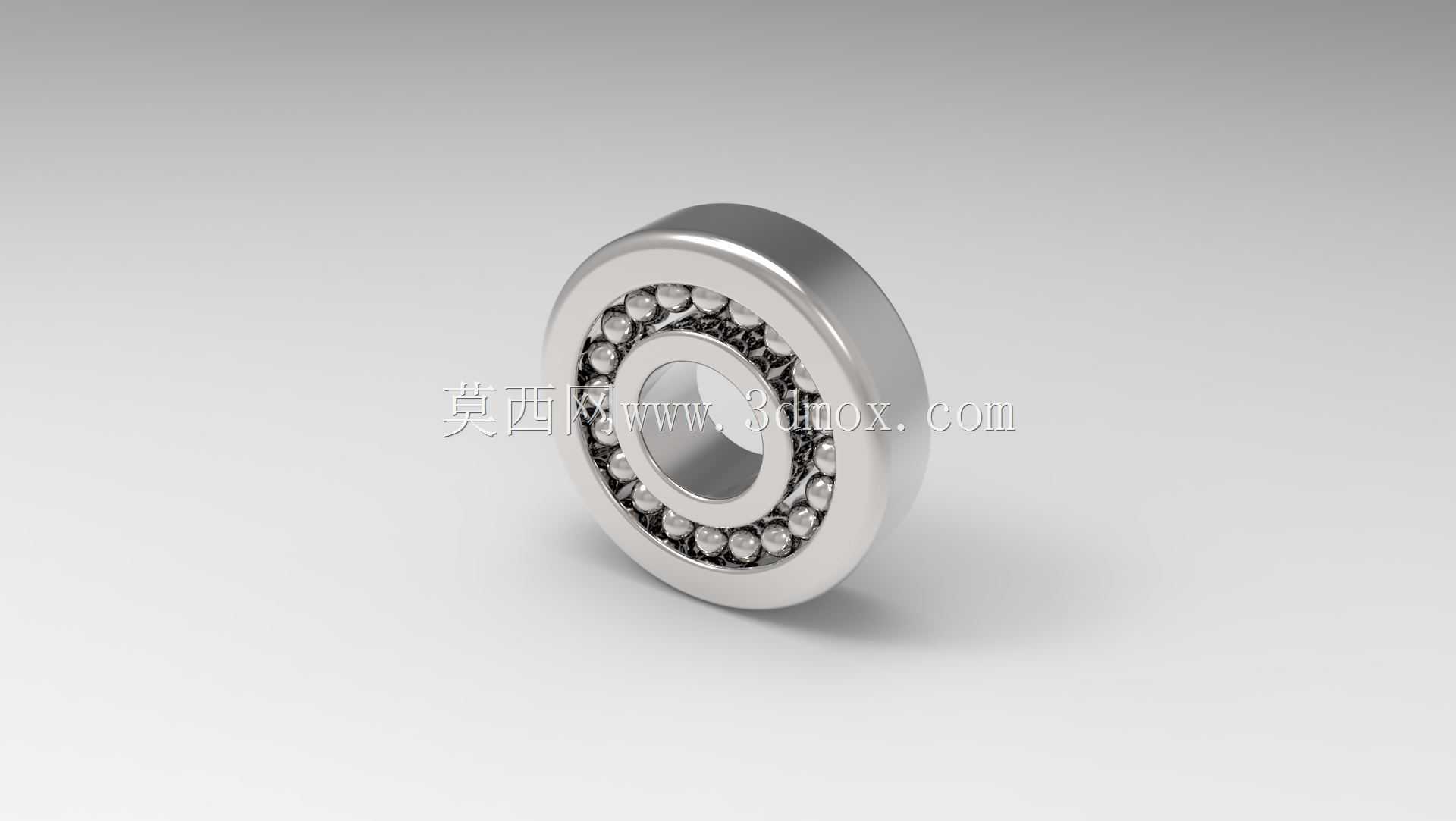

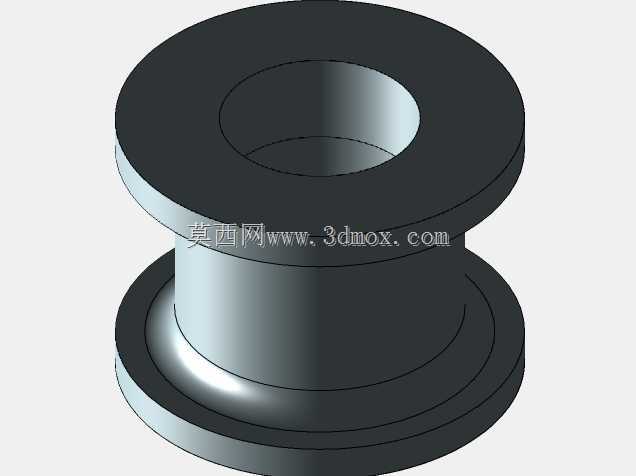

单片离合器是汽车手动挡传动系统中承担动力通断控制的核心部件，主要搭载于传统燃油乘用车、轻型商用车的发动机与手动变速器之间，在车辆起步、换挡、制动停车的全工况下，实现发动机动力与传动系统的平顺接合与快速切断。在实际使用场景中，车辆起步时离合器逐渐接合，依靠摩擦面的滑磨特性让动力平缓传递至变速箱，避免传动系统承受冲击载荷，保障起步平稳无闯动；换挡过程中离合器快速切断动力输入，让变速箱换挡齿轮副脱离啮合后顺利完成挡位切换，减少齿轮打齿磨损；紧急制动时离合器可及时切断动力，防止发动机被传动系统反拖熄火，同时缓冲传动系统的瞬时过载冲击，保护发动机、变速箱核心部件不受损坏。这款单片离合器采用单摩擦片式结构设计，核心设计思路围绕传动效率、接合平顺性、散热性能与维修便利性展开，整体采用周置螺旋弹簧作为压紧元件，沿压盘圆周均匀分布多组螺旋压紧弹簧，为摩擦片提供稳定均匀的轴向压紧力，保障动力传递过程中摩擦面压力一致，避免局部打滑导致的异常磨损；分离杠杆采用对称式布局设计，分离行程线性可控，踩下离合踏板时分离轴承推动分离杠杆内端，带动压盘克服弹簧压紧力后移，快速切断动力传递，松开踏板后压盘在弹簧力作用下回位，重新压紧摩擦片恢复动力传递。摩擦片本体采用带波形弹簧片的从动盘结构，波形片在接合过程中逐步被压平，让压紧力平缓上升，进一步提升接合平顺性，同时摩擦片表面开有径向散热沟槽，在高速旋转过程中可带动空气流动带走摩擦产生的热量，避免长时间半联动导致的摩擦片过热烧蚀。离合器外圆周集成传动齿圈，与发动机飞轮的齿圈定位配合，安装时通过飞轮上的定位销实现同轴定位，整体轴向安装尺寸紧凑，径向尺寸适配主流小排量乘用车发动机飞轮安装边界，从动盘中心花键孔与变速箱输入轴花键配合，花键参数采用国标通用规格，具备良好的互换性，压盘采用高强度铸铁材质，具备优异的耐热性与耐磨性，可承受频繁接合分离产生的热负荷与摩擦损耗，压紧弹簧经过刚度匹配设计，既保证足够的压紧力传递发动机最大扭矩，又避免踏板力过大导致驾驶疲劳。
