带滚轮附件的锥座式库存支撑构件

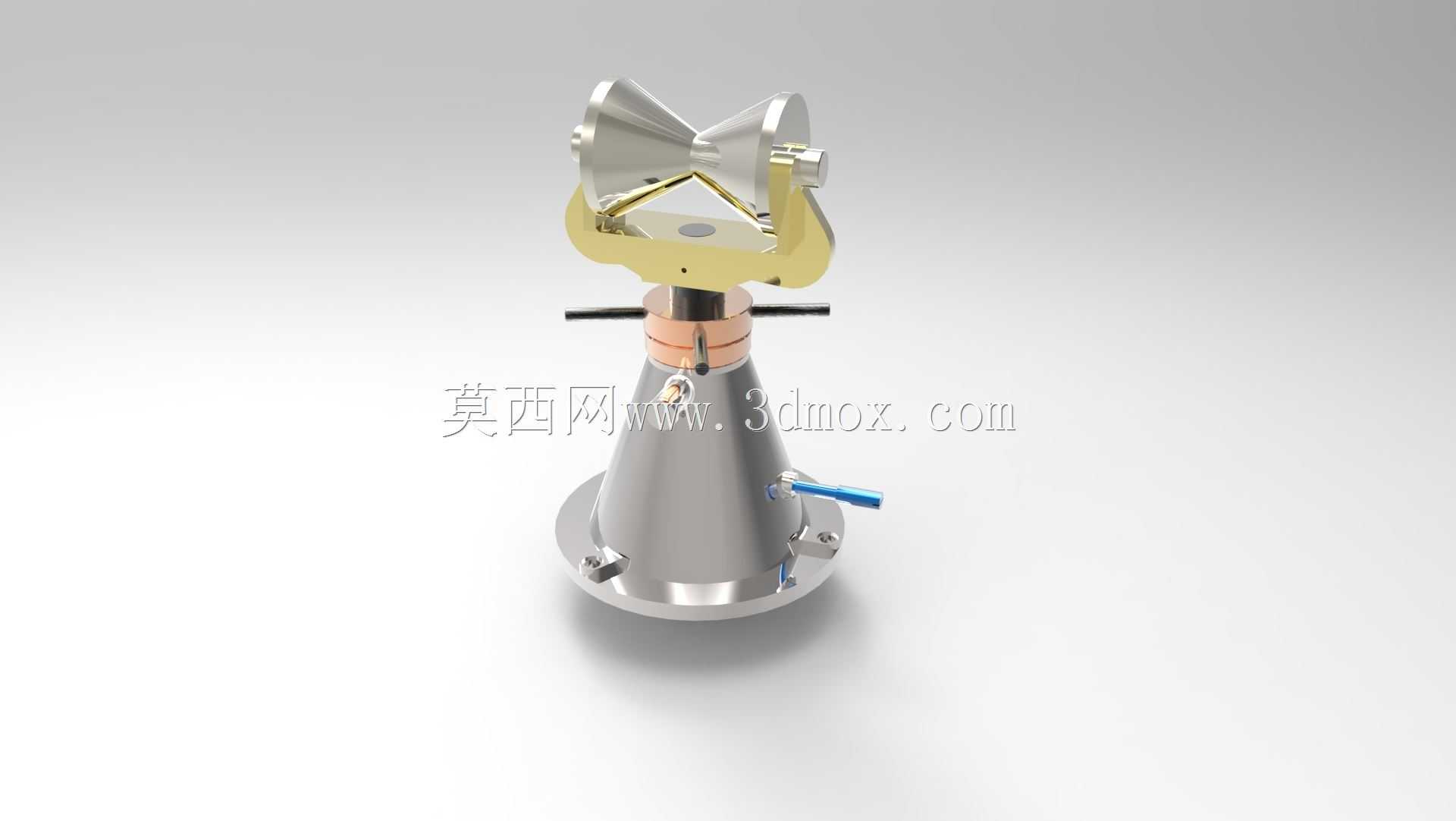

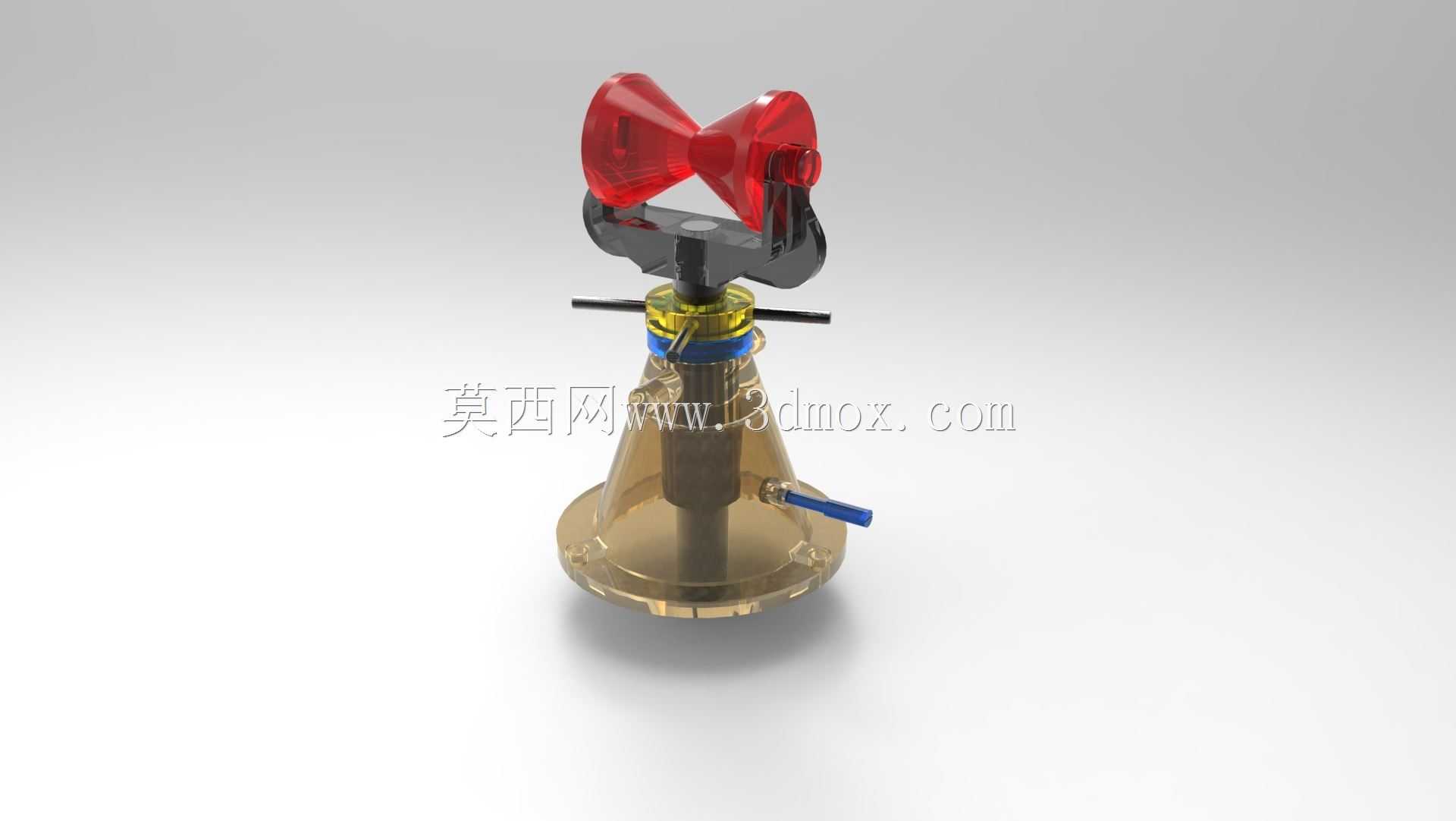

该支撑构件主要应用于仓储作业场景中，针对零散物料、工装夹具、待转运工件的临时承托需求设计，可搭配仓储货架、线边工位架使用，也可单独放置在车间周转区域作为独立支撑点位使用。构件顶部设置双滚轮结构，滚轮采用高耐磨工程塑料材质，表面做弧面处理，承托物料时可减少接触面硬摩擦，当需要调整物料摆放位置时，无需完全抬升工件，借助滚轮的滚动特性即可小范围推移调整，降低一线操作人员的搬运动作强度。支撑主体采用锥台型基座结构，下宽上窄的构型可提升放置稳定性，基座底部做平整贴合面处理，放置在硬化地面、钢制平台面时可保证接触均匀，无局部翘曲问题，基座内部设置中空腔体，在保证结构刚性的前提下降低整体自重，方便工位间的转移挪动。中部设置锁紧调节机构，搭配操作拨杆可快速调整顶部滚轮组件的支撑高度，适配不同高度的承托需求，调节到位后通过侧置的锁紧手柄即可完成位置固定，锁紧后无松脱滑移风险，可承受恒定竖向载荷。顶部滚轮组件与中部支撑杆采用快拆式连接结构，当滚轮出现磨损后可单独更换配件，无需整体报废构件，降低长期使用的维护成本。设计过程中优先考虑车间实际使用的边界条件，基座最大外径控制在常规工位器具的放置适配范围内，整体收拢后的高度满足多层货架的层间存放要求，不会出现超高无法收纳的问题。滚轮组件的两个滚轮对称布置，中心距经过载荷校核，承托长条形、轴类工件时可保证受力均匀，不会出现单侧偏载倾覆的情况。构件表面的金属部件做防锈处理，可适应车间内存在少量切削液、油污的作业环境，工程塑料部件具备耐老化特性，长期在常规仓储温湿度环境下使用不会出现脆化开裂问题。在工位布局时，可根据待承托工件的长度选择多个该支撑构件组合使用，分别布置在工件的支撑点位处，通过调整各支撑的高度保证工件放置水平，避免工件长期放置出现形变。
