三爪自定心车床卡盘夹头结构设计

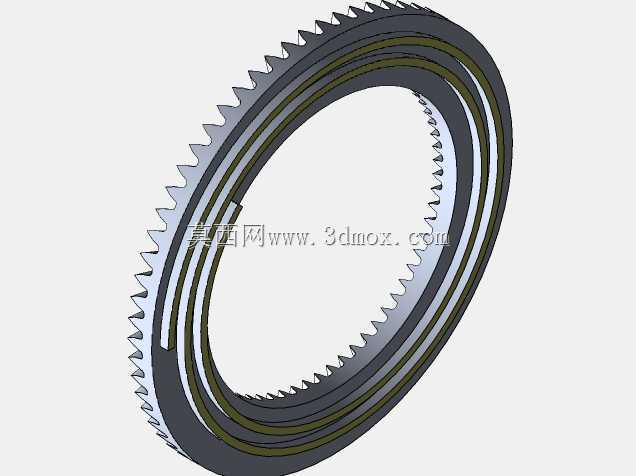

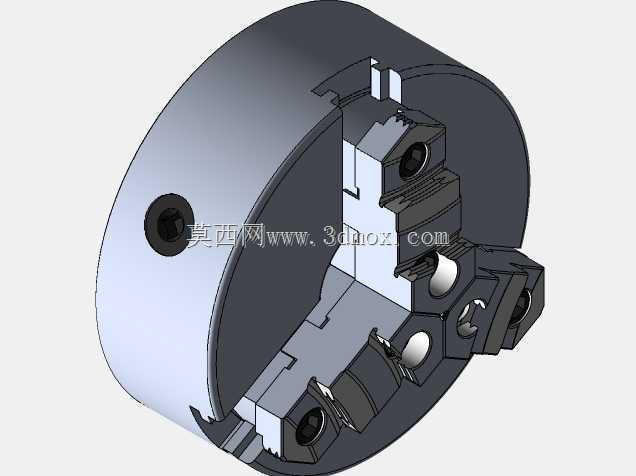

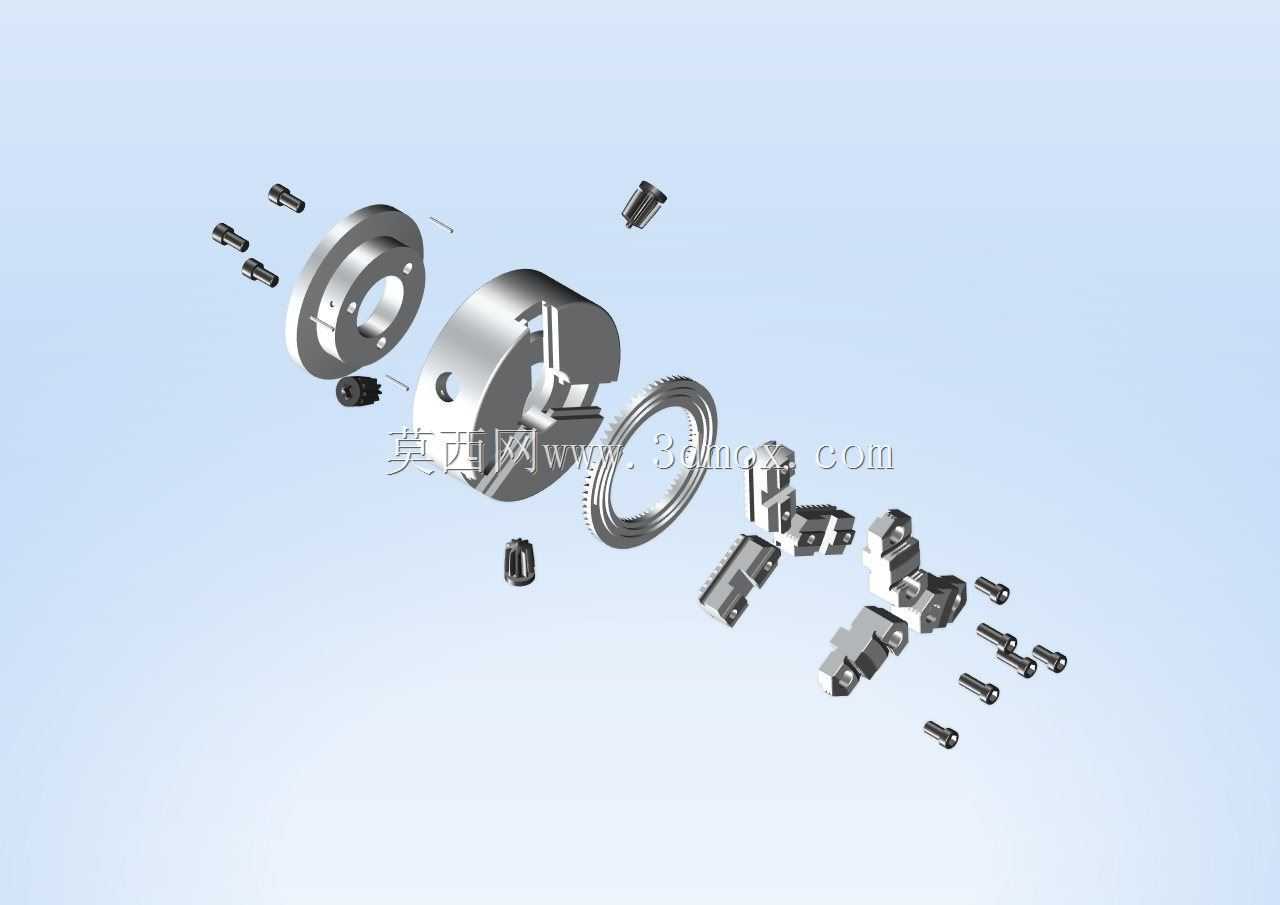

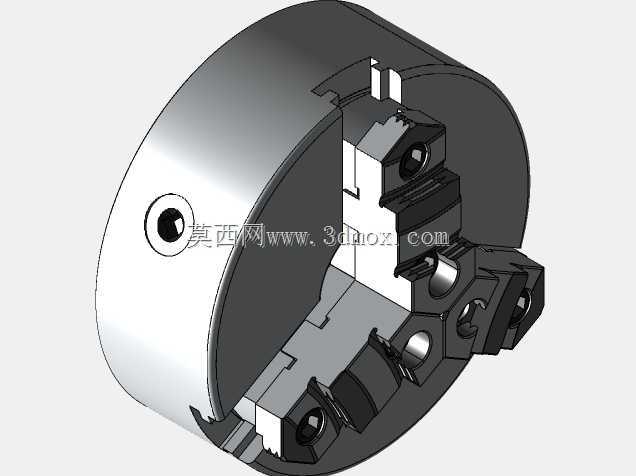

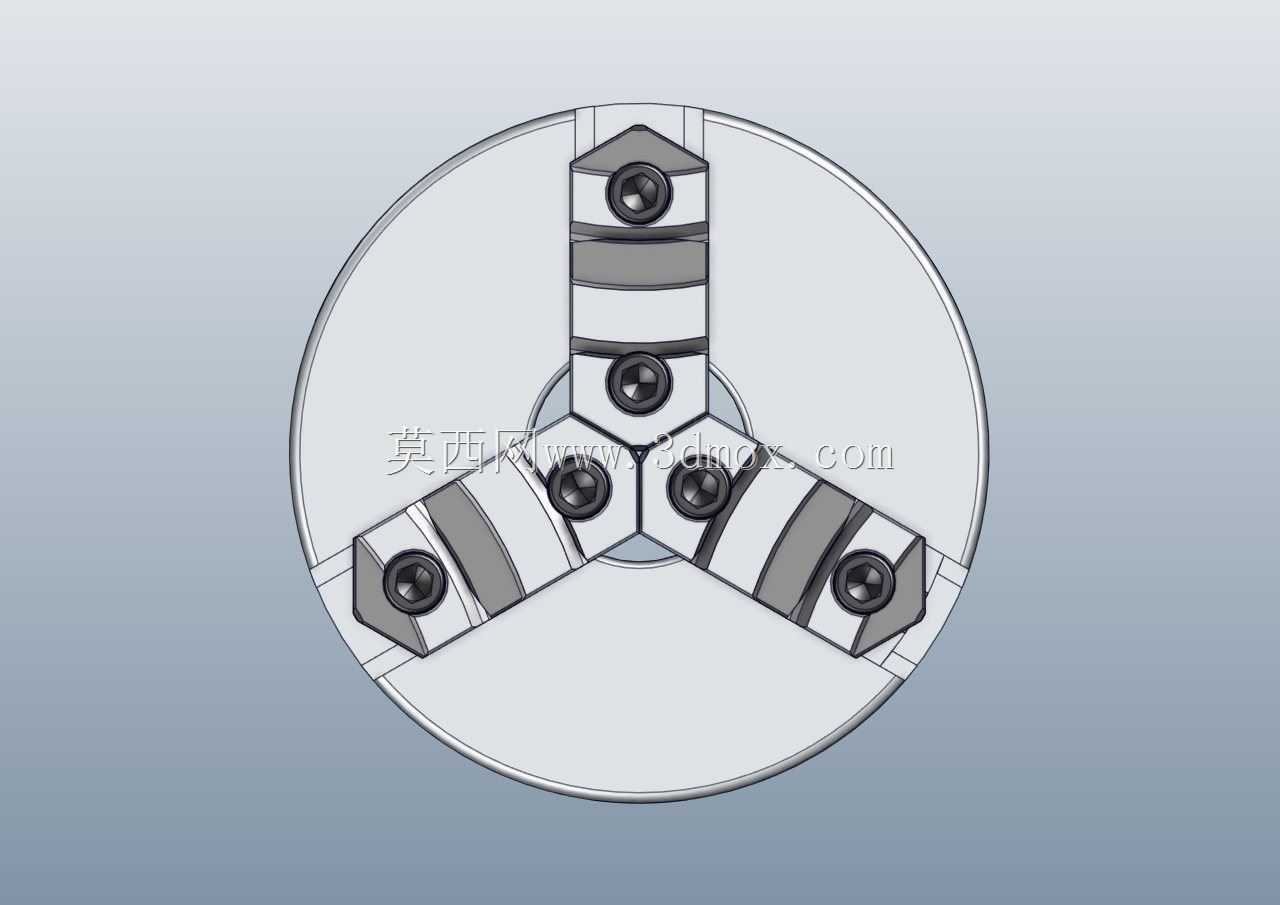

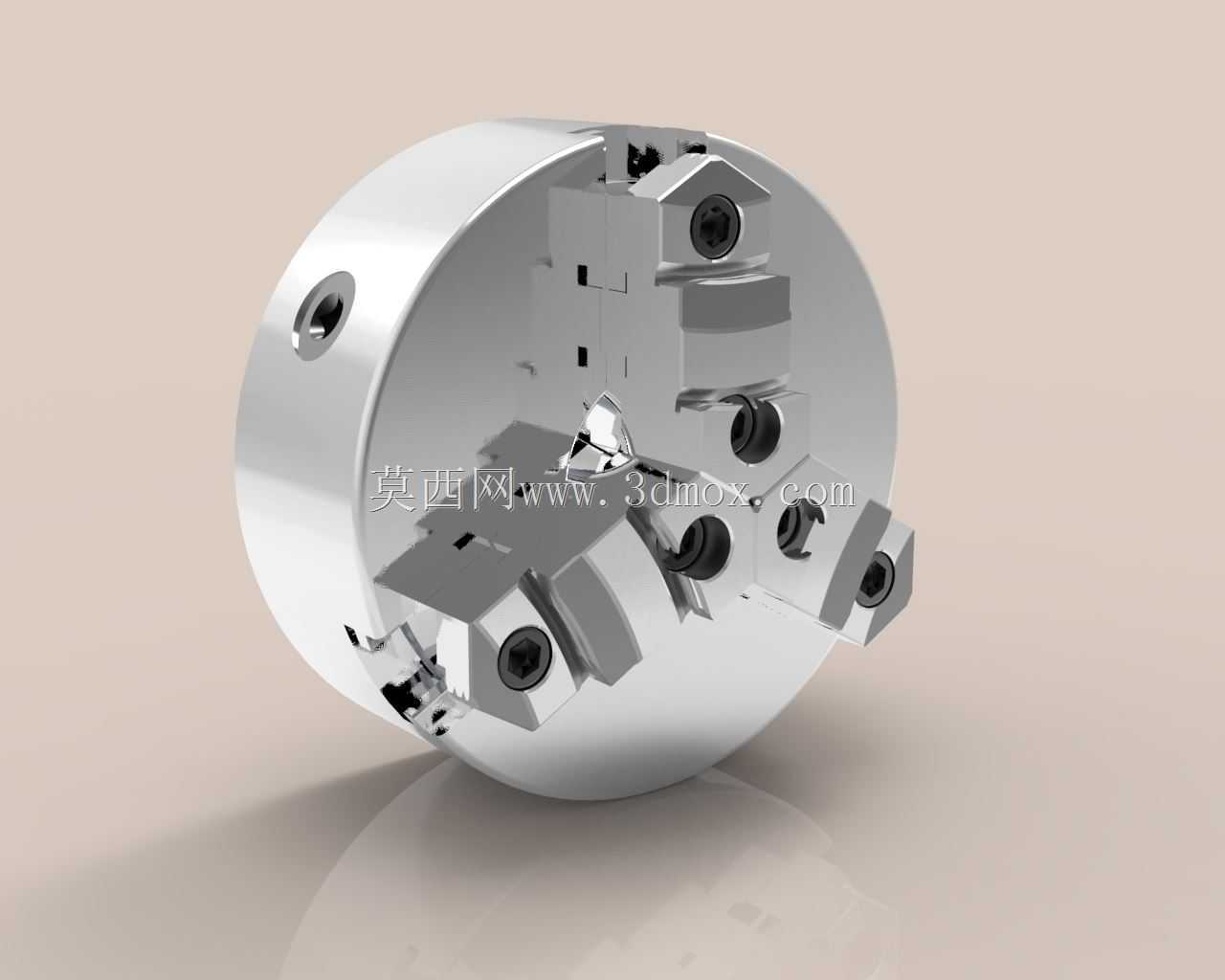

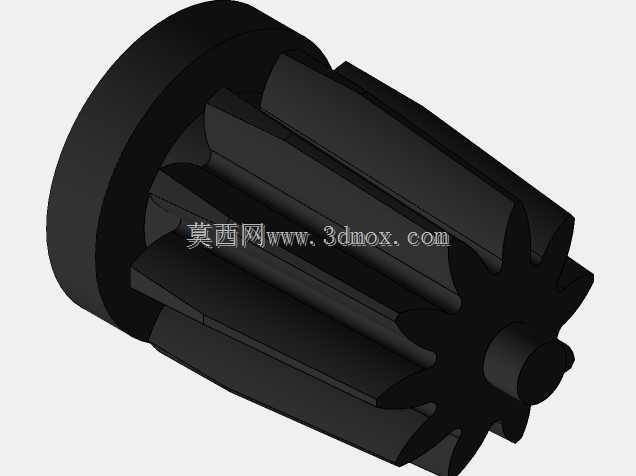

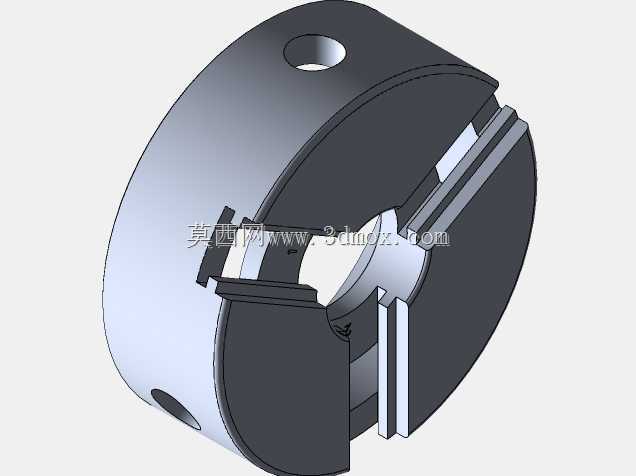

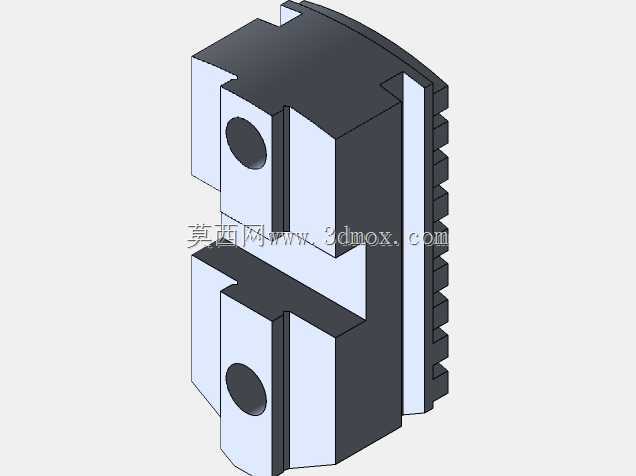

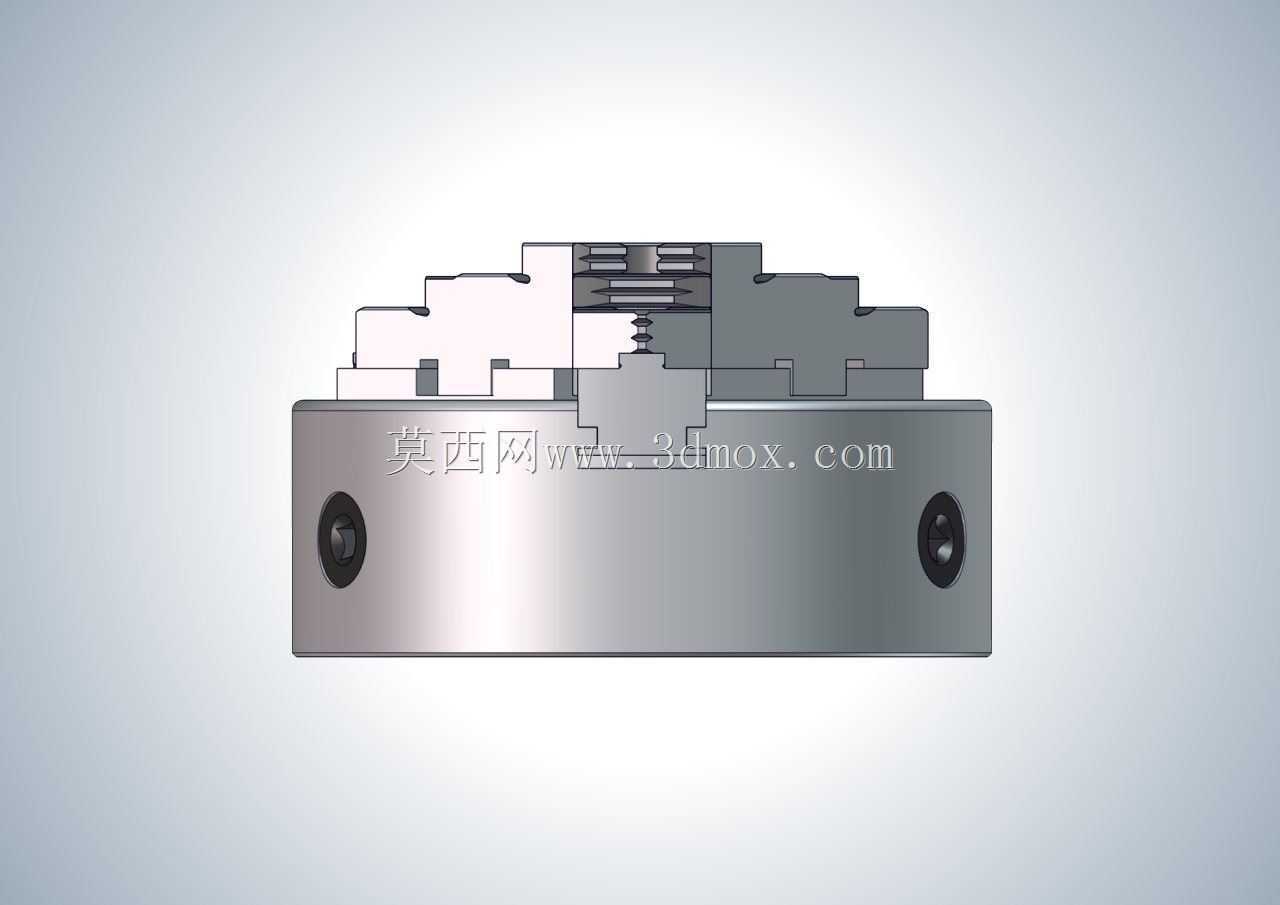

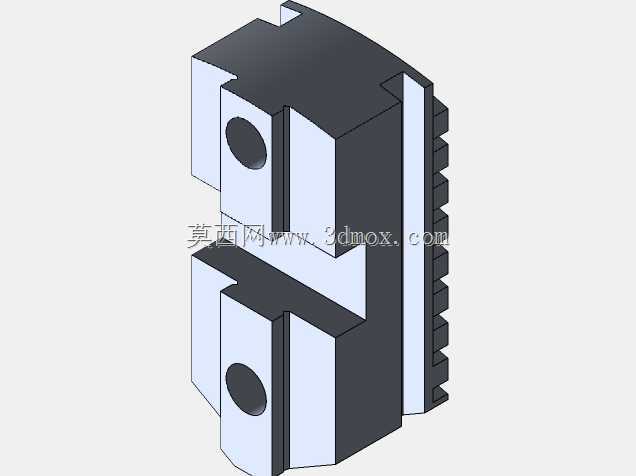

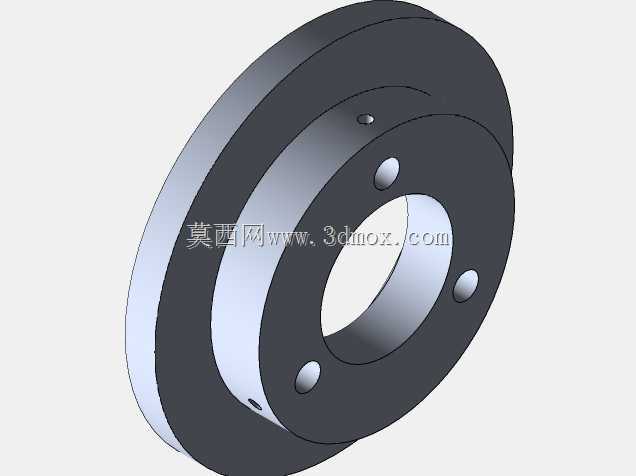

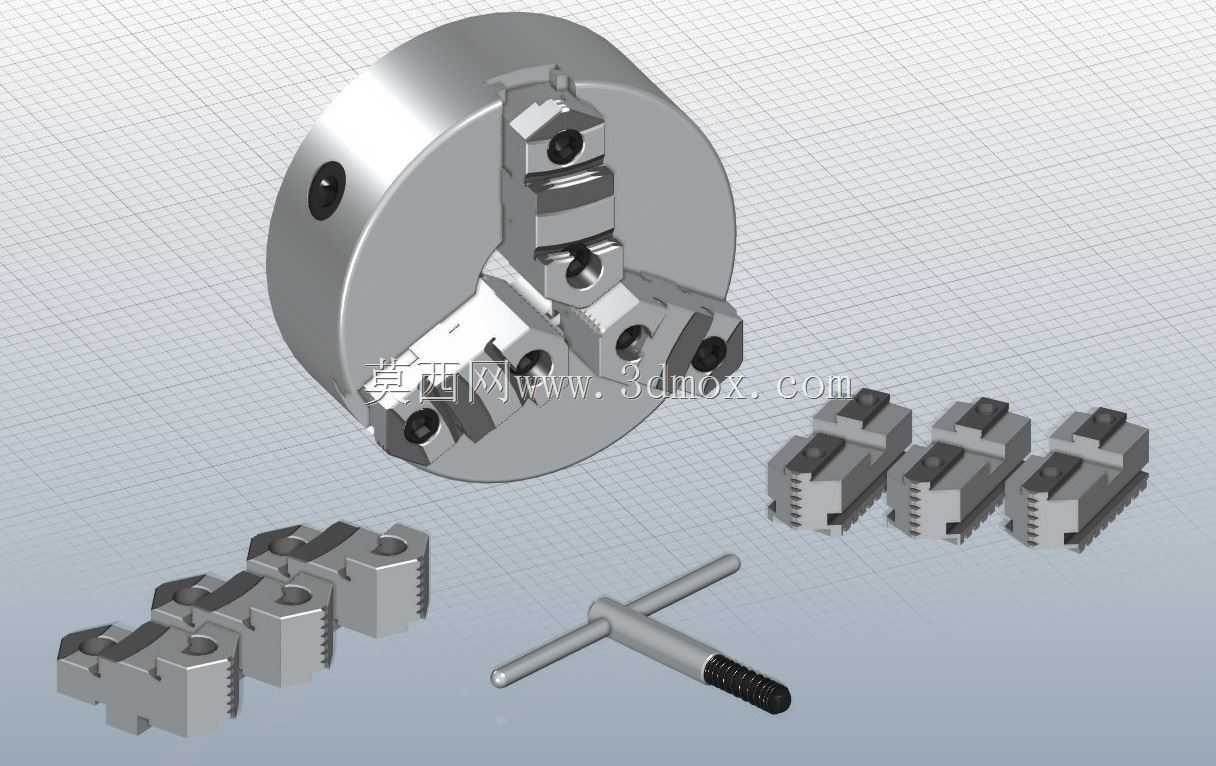

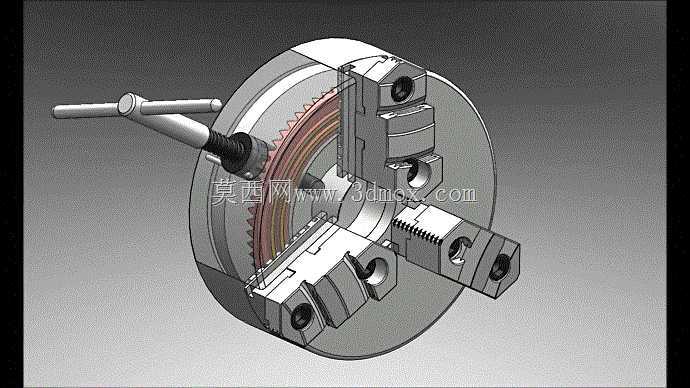

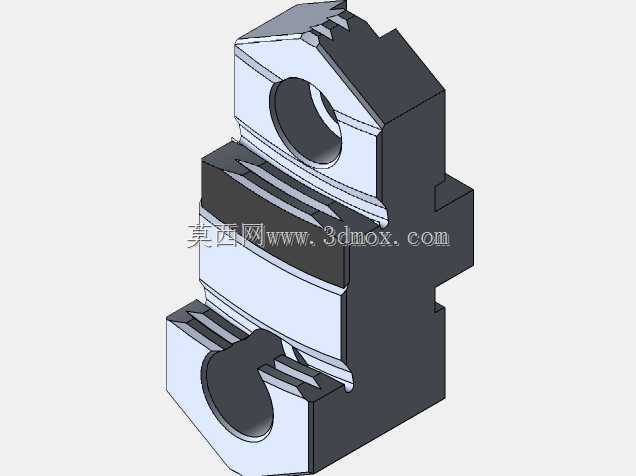

这款三爪自定心车床夹头是车床加工环节核心的工件装夹执行部件，主要应用于普通卧式车床、数控车床的回转类零件装夹作业场景，可完成轴类、盘类、套类等多种形态回转工件的夹持固定，是金属切削加工领域应用范围最广的机床装卡组件。在实际生产作业中，该夹头通过配套扳手驱动内部传动结构，可同步驱动三个卡爪沿径向做等距开合运动，依靠自定心特性自动完成工件轴线与车床主轴回转轴线的同轴对齐，无需反复找正即可快速完成装夹，大幅降低装夹辅助工时，提升中小批量零件加工的作业效率。从功能特性来看，该夹头采用盘形齿轮与三个小锥齿轮啮合的经典传动结构，扳手插入任意一个小锥齿轮的方孔转动时，即可带动大锥齿轮同步转动，大锥齿轮背面的平面螺纹与三个卡爪底部的螺纹齿啮合，驱动卡爪同步径向移动，既保证了定心精度，又能传递足够的夹紧力，可承受粗加工时较大的切削载荷，避免工件在高速回转、大进给切削过程中出现松动、偏移问题。在设计思路上，该结构充分考虑了装夹通用性与操作便捷性，卡爪采用可更换设计，可根据工件直径范围选配正爪或反爪，正爪用于夹持直径较小的工件外圆或内孔，反爪可适配大直径盘类工件的外圆装夹；夹头本体采用高强度铸铁材质打造，具备优异的刚性与减震性能，可吸收切削过程中的振动，提升加工表面质量；各传动齿轮副经过精度匹配设计，啮合间隙控制在合理范围，既保证传动顺畅无卡滞，又避免间隙过大导致的定心误差。从安装边界来看，该夹头背部设置有标准的主轴连接法兰接口，可适配对应规格车床主轴的端部安装尺寸，安装时通过法兰止口与主轴端定位止口配合保证同轴度，再用锁紧螺栓均匀紧固即可完成装配；夹头整体外形为圆盘状结构，径向尺寸适配对应车床的最大回转直径要求，轴向厚度不会超出车床主轴端的安装空间限制，卡爪完全张开时的最大回转半径不会与车床床身、刀架等周边部件产生运动干涉，可兼容常规车床的安装空间要求。在实际使用中，该夹头可满足粗加工、半精加工、精加工等不同工序的装夹需求，夹持力可通过扳手的拧紧力矩进行调节，精加工时适当降低夹紧力避免工件夹伤变形，粗加工时增大夹紧力保证装夹可靠性，适配不同材质、不同加工余量工件的装夹要求。
