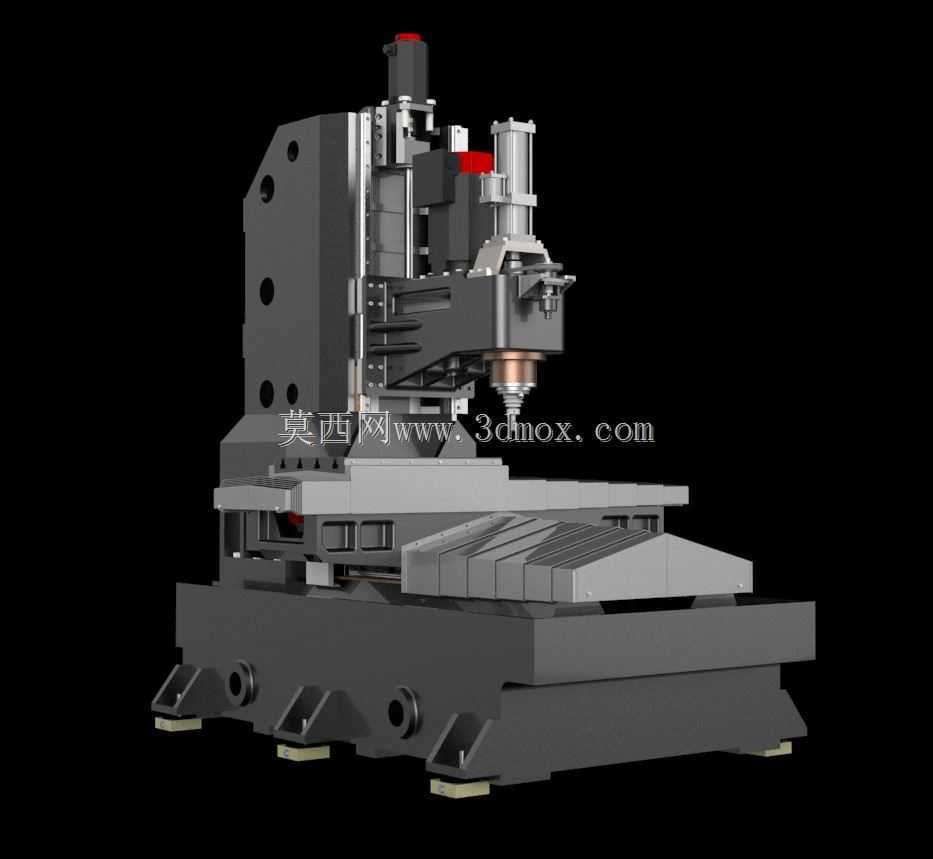

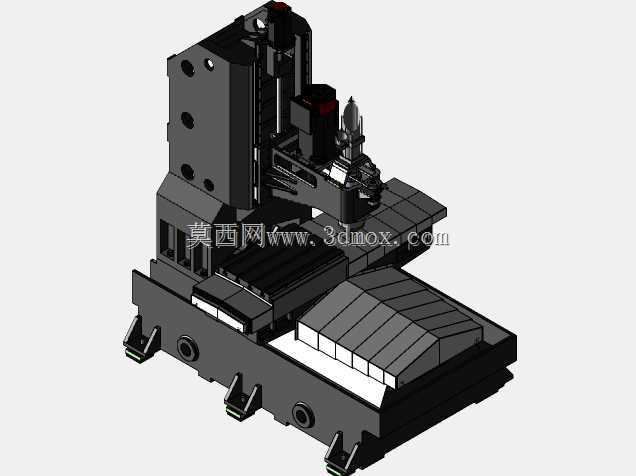

BT40立式铣削加工中心机械结构设计

这款立式铣削中心是面向精密金属零部件加工场景打造的核心加工设备，广泛应用于模具制造、汽车零部件加工、通用机械零件生产、航空航天小尺寸结构件加工等领域，可完成平面铣削、沟槽加工、孔系钻镗铰攻、复杂曲面成型铣削等多工序加工任务，适配中小尺寸工件的批量精密加工需求，在离散制造的机加工车间中承担核心切削加工职能。

从功能特性来看，该设备采用BT40规格主轴配置，可适配对应的铣刀、钻头、镗刀等各类切削刀具，满足不同加工工序的刀具装夹需求；X、Y、Z三轴采用滚珠丝杠搭配直线导轨的传动结构，能够保障进给运动的平稳性与定位精度，配合主轴的高速旋转输出，可实现稳定的切削加工表现，刀头电机组件为刀具旋转提供充足动力输出，可适配不同材质工件的切削参数需求。

设计过程中围绕立式加工中心的刚性需求做了针对性布局，床身采用大质量铸铁结构作为整体承载基础，底部设置可调式支撑脚，可适配车间不同平整度的地面安装需求，保障设备运行过程中的整体稳定性，降低切削振动对加工精度的影响。三轴组件的布局充分考虑了运动行程的合理性，在保障有效加工范围的前提下尽可能压缩设备整体占地面积，兼顾加工能力与车间空间利用率。主轴组件的安装位置经过反复校核，保障Z轴运动过程中主轴与工作台面的垂直度，避免长期运行出现精度偏差。床身底座与Z轴的结构设计预留了自动换刀机构的安装空间，可根据后续需求拓展自动换刀功能，升级为全功能加工中心。

安装边界方面，设备整体采用落地式安装方式，底部支撑脚的分布尺寸经过优化，无需额外制作特殊地基，普通硬化车间地面即可满足安装要求；设备周边预留足够的操作与维护空间，即可完成上下料操作、日常刀具更换、设备维保等作业。整体结构的几何精度完全按照立式加工中心的行业精度标准设计，各运动部件的装配关系清晰，可直接用于设备的结构验证、装配工艺梳理以及教学演示场景，帮助相关人员快速理解立式铣削中心的机械构成与运动逻辑。
