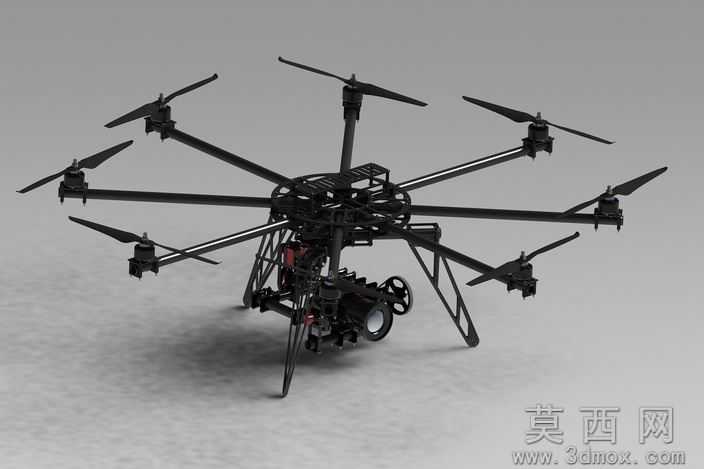

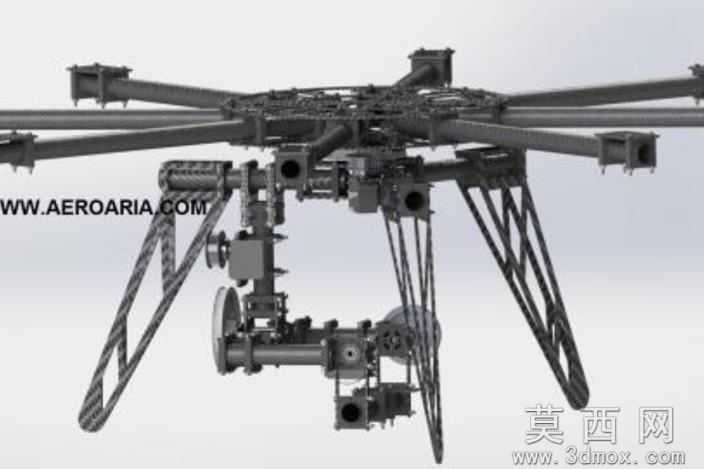

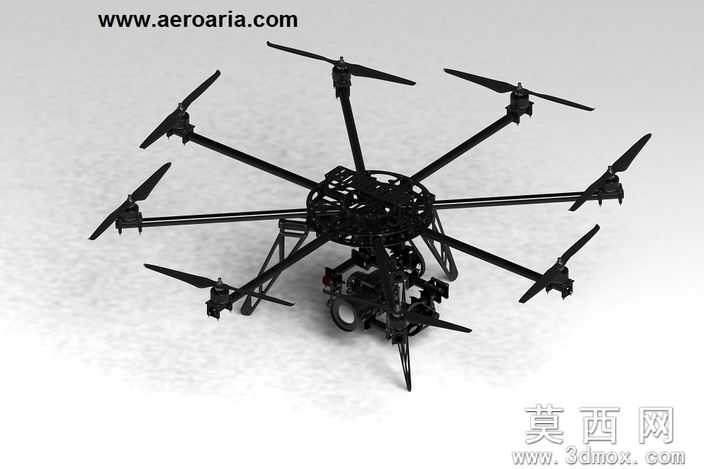

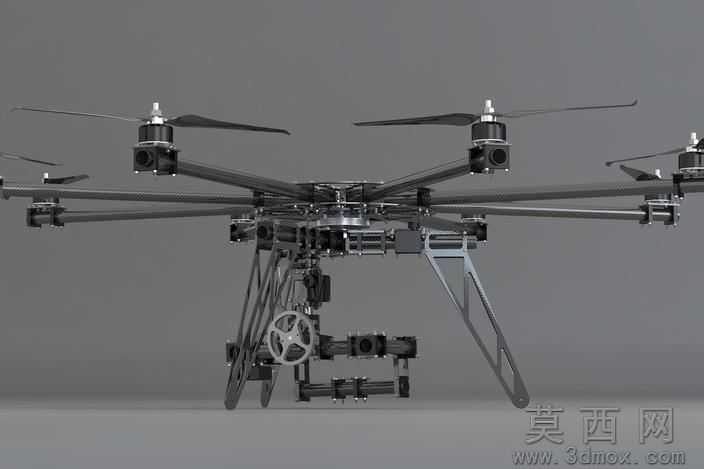

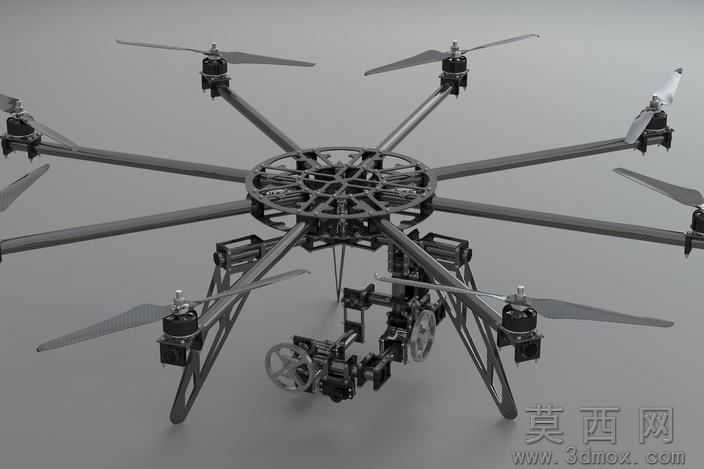

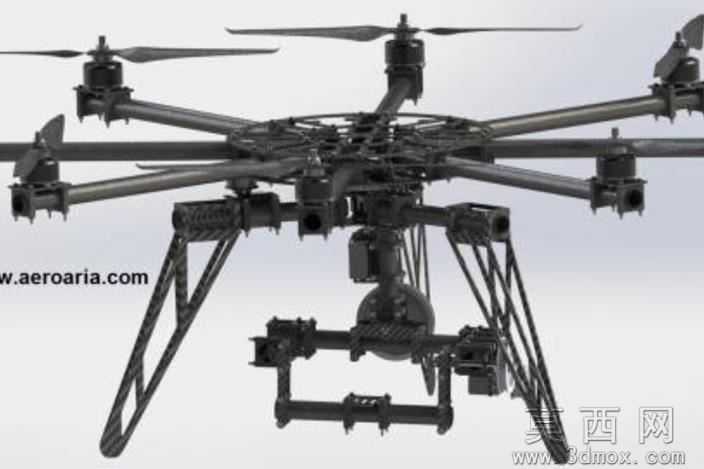

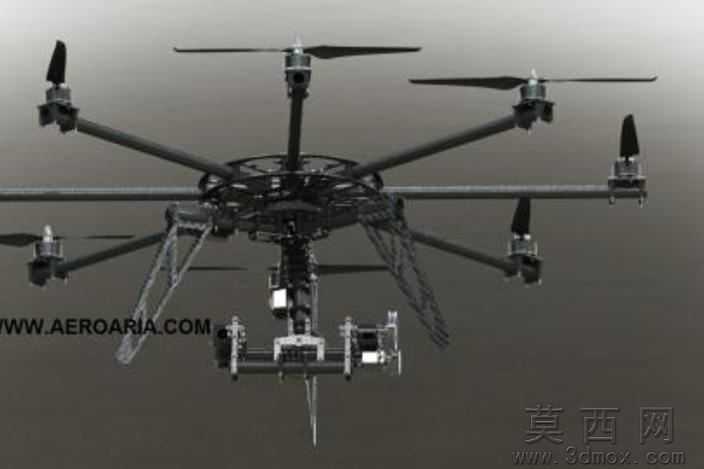

八轴无人机三轴挂载相机结构3D模型

本模型为八旋翼无人机配套的三轴相机挂载系统完整三维设计，建模全程以SolidWorks2013为核心工具完成，遵循自顶向下的设计逻辑：首先完成八轴无人机机架主体的基准面搭建，确定机臂分布间距、起落架安装高度、中心载荷舱的预留空间，再逐步细化三轴云台的连接结构，每一个零件的草图绘制都添加了完整的几何约束与尺寸关联，确保修改任意参数时关联部件可同步更新，避免装配干涉问题。参数设计层面，模型严格参考航拍无人机的实际载荷标准设定：三轴云台的三个转动轴分别对应航向、俯仰、横滚三个调节维度，转动副预留了标准舵机的安装位，转动角度范围覆盖航拍常用的-90°至+30°俯仰调节、360°航向旋转调节，起落架采用斜撑式结构设计，杆件壁厚、连接角码的尺寸都经过配重校核，确保挂载相机后整机重心落在旋翼升力中心范围内，不会出现飞行偏载问题。渲染材质环节，模型为不同部件匹配了对应真实材质属性：无人机机臂采用哑光碳纤维材质，设置了合适的反射粗糙度还原碳纤纹理，电机外壳、云台连接件采用磨砂铝合金材质，起落架杆件采用高强度工程塑料材质，相机镜头部分添加了高反光玻璃材质与镜头镀膜的轻微色散效果，渲染输出的效果可直观展示成品的真实外观质感。结构原理上，三轴挂载系统通过三个正交布置的转动轴实现相机姿态的独立调节，可抵消无人机飞行过程中产生的姿态晃动，保证拍摄画面稳定，云台与无人机中心板采用快拆式连接结构，搭配减震球组件过滤飞行产生的高频振动，相机固定位兼容主流运动相机的安装尺寸，起落架采用收放预留设计，可避免遮挡相机的全角度拍摄视野。软件兼容方面，模型除原生SolidWorks格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，不存在特征丢失、装配错位的问题，不同软件的用户都可直接调用模型进行二次修改。研发教学应用层面，该模型可作为无人机航拍挂载系统的教学案例，帮助学习者理解三轴云台的稳像原理、无人机载荷配平的设计逻辑，也可作为无人机研发过程中的方案验证模型，用于模拟挂载状态下的整机重心分布、转动部件的运动干涉检查，还可用于航拍无人机产品的宣传展示、3D打印定制改装配件的设计参考，为无人机航拍配件的设计研发提供完整的三维参照。
