轻量胶合板四旋翼无人机机架三维设计模型

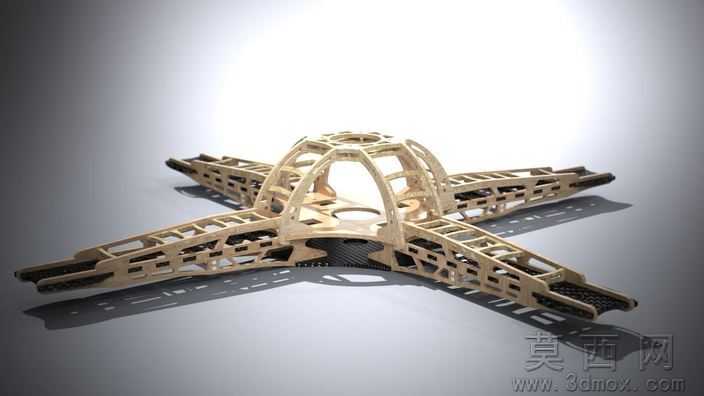

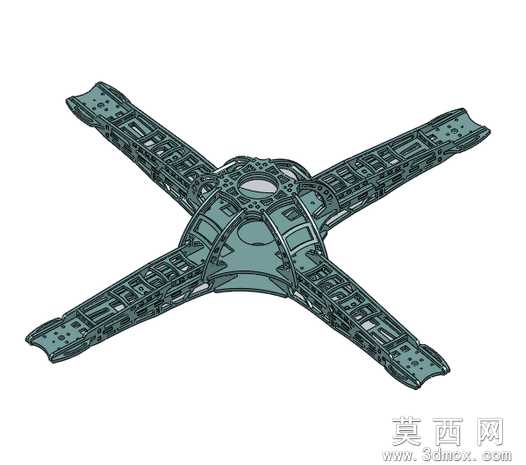

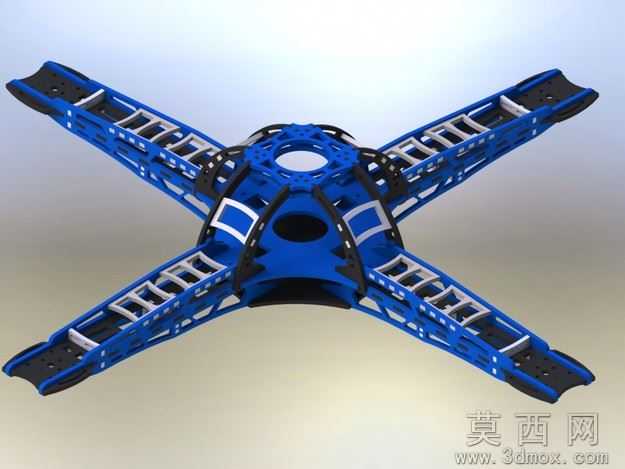

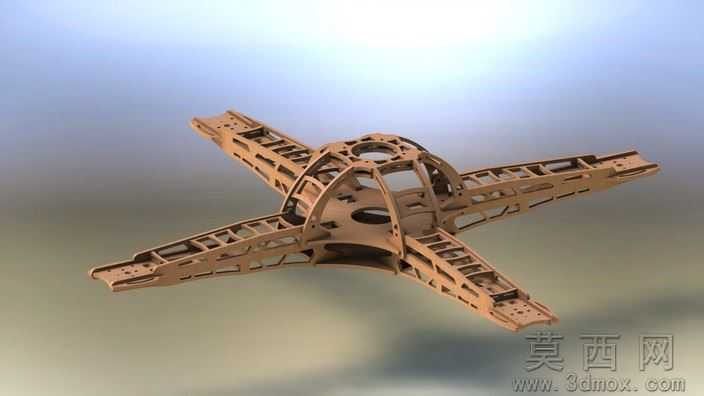

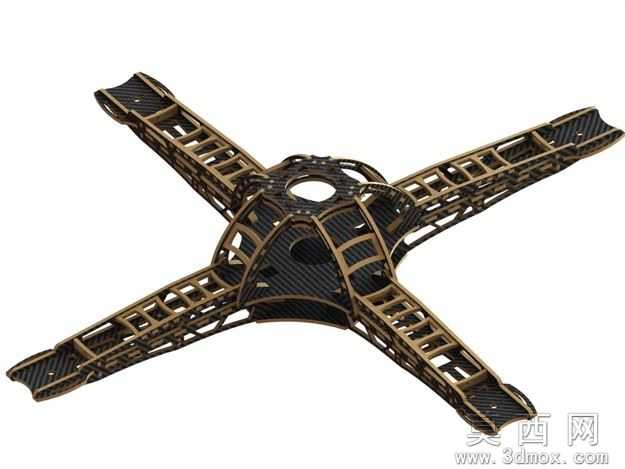

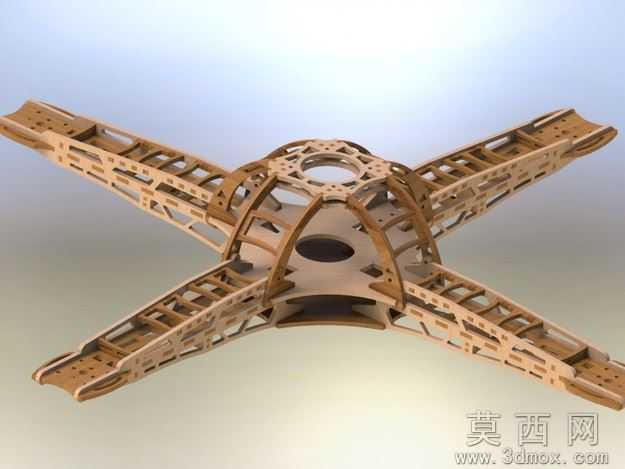

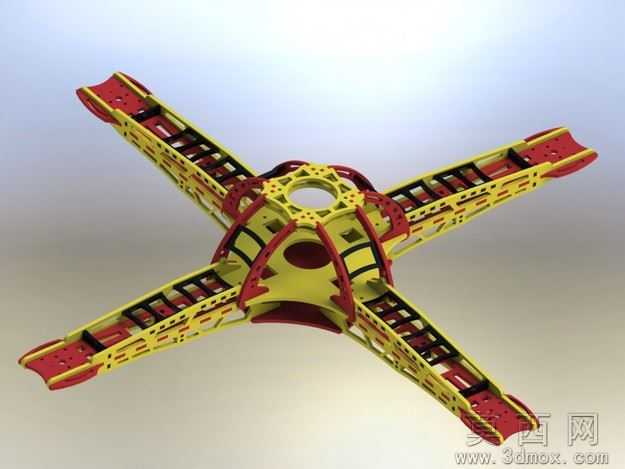

本模型为四旋翼无人机机架的完整三维设计成果，建模阶段采用SolidWorks2012完成全参数化搭建，首先以中心安装座为基准原点，依次绘制四个机臂的骨架轮廓、镂空减重孔、电机安装位、飞控固定槽的二维草图，通过拉伸、切除、阵列等特征命令生成实体结构，所有锁嵌部件的卡扣、定位孔均做了公差适配设计，确保组装时无需额外粘接即可完成拼接，建模过程中对每一处板材切割路径做了闭合校验，避免激光切割加工时出现断刀或废料问题。参数设计上严格遵循轻量航模的设计规范，机架不含起落架的整体高度为87毫米，对角电机轴间距为500毫米，适配1/8英寸厚度的航空胶合板加工，无电子配件的纯机架重量控制在150克，机臂采用桁架式镂空结构，在保证结构抗扭强度的前提下最大化去除冗余材料，中心座预留了飞控板、电调、电池的分层安装空间，所有安装孔位均适配标准M2/M3航模螺丝规格。渲染材质环节针对胶合板的纹理做了专属材质球调整，还原了层压木板的自然木纹肌理、激光切割后的边缘碳化效果，渲染场景采用柔光顶光加侧方补光，清晰展现机架的镂空结构细节与拼接缝隙，直观呈现成品组装后的真实视觉效果。结构原理上采用X型四旋翼布局，四个机臂通过中心座的锁嵌卡槽实现无胶快装，机臂的桁架结构可有效分散飞行时的升力与震动载荷，避免飞行过程中出现机臂共振问题，中心座的环形镂空设计既减轻了机头重量，也为飞控模块的接线预留了充足走线空间，整体结构兼顾了组装便捷性、结构强度与轻量化需求。软件兼容方面，模型除原生SolidWorks2012格式外，还同步导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，也可导出DXF格式用于激光切割加工生产。研发教学应用层面，该模型既可以作为航模爱好者DIY四旋翼无人机的基础机架方案，也可作为高校机械设计、航空模型相关课程的教学案例，用于讲解参数化建模、轻量化结构设计、板材拼接结构设计的相关知识点，同时也可作为小型无人机研发阶段的结构验证原型，帮助开发者快速完成机架结构的强度测试与飞行调试。
