多连杆仿生机械步行足结构设计

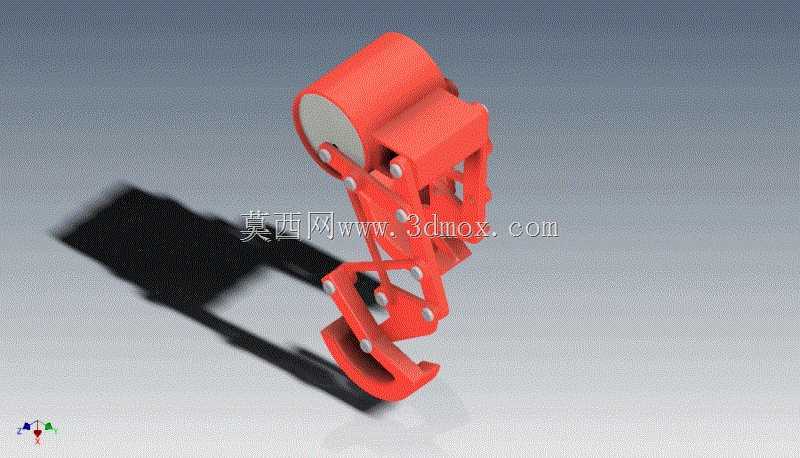

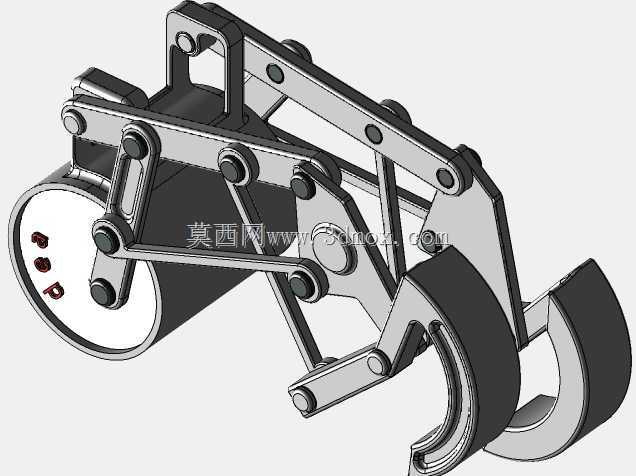

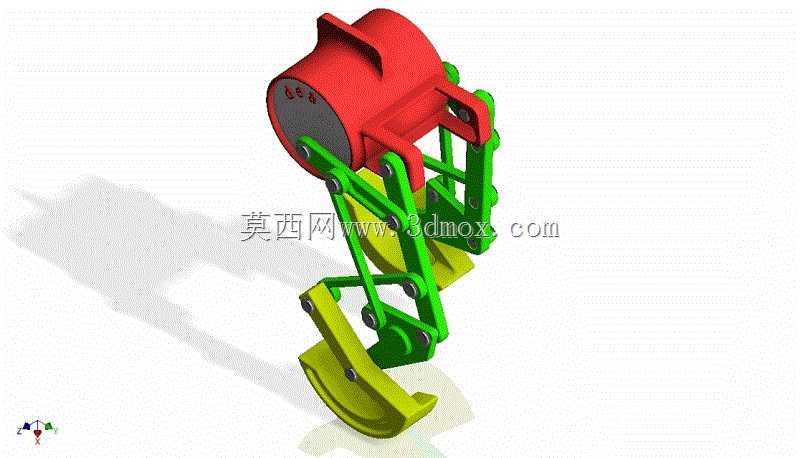

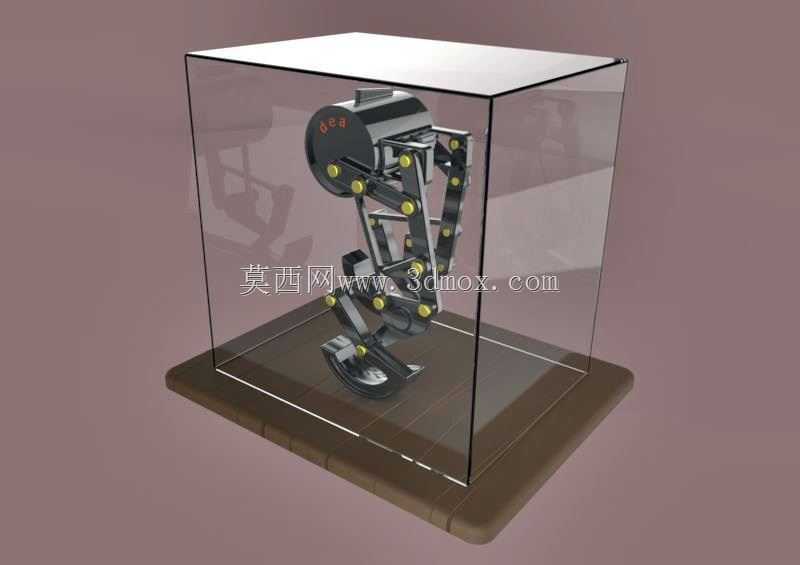

这款多连杆仿生机械步行足，是面向非结构化地形移动场景开发的机械行走单元，可适配小型探测机器人、特种作业移动平台、教学演示实验装置等多种搭载场景，能够在轮式移动结构难以通行的崎岖碎石路面、存在台阶障碍的楼宇废墟场景、坡度起伏较大的野外勘探区域完成稳定行走动作，弥补传统轮式、履带式移动结构在复杂地形下通过性不足的短板。从实际用途来看，该步行足既可以作为单组单元搭配平衡结构组成小型跳跃行走探测设备，也可以多组对称排布组成多足移动机器人，搭载环境探测传感器、小型作业工具完成灾后废墟搜救、野外地质勘探、工业狭窄管道巡检等任务，也可作为高校机械原理课程的仿生机构教学演示载体，直观展示连杆传动的运动轨迹特性。在功能特性层面，该结构采用多组铰接连杆串联的传动方案，通过多连杆的耦合运动模拟生物腿部的迈步动作，足端轨迹经过优化设计，在迈步抬升阶段可保证足够的越障高度，落地支撑阶段可保持机身的平稳性，铰接点位均配置转动副连接，传动过程中无卡滞死角，整体运动流畅度高，可通过配套的驱动单元实现步幅、步高的灵活调节，适配不同的地形通行需求。设计思路上，该结构参考了哺乳动物后肢的骨骼运动逻辑，将生物腿部的骨骼关节转化为刚性连杆与铰接转动副，简化了冗余的生物肌肉驱动结构，采用集中驱动搭配连杆传动的方案，减少了驱动元件的布置数量，降低整体结构的重量与控制难度，同时对连杆的长度比例、铰接点位进行了反复迭代优化，保证足端运动轨迹符合行走需求，避免运动过程中出现连杆干涉的问题。外形尺寸与安装边界方面，该步行足整体为立式串联结构，上部设置有标准化的安装法兰面，可直接与移动平台的机身框架固定连接，安装孔位采用通用间距设计，无需额外定制转接件即可完成装配；整体结构的横向占用空间较小，多足排布时相邻步行足之间不会产生运动干涉，足端采用弧形接触面设计，落地时可提供足够的支撑摩擦力，同时减少硬接触带来的结构冲击，整体结构的外壳可搭配透明防尘展示罩使用，既可以在展示场景下直观呈现内部连杆的运动过程，也可以在户外使用时阻挡灰尘、碎石进入铰接缝隙，延长结构的使用寿命。
