手扣式透明壳体喷雾喷头结构设计

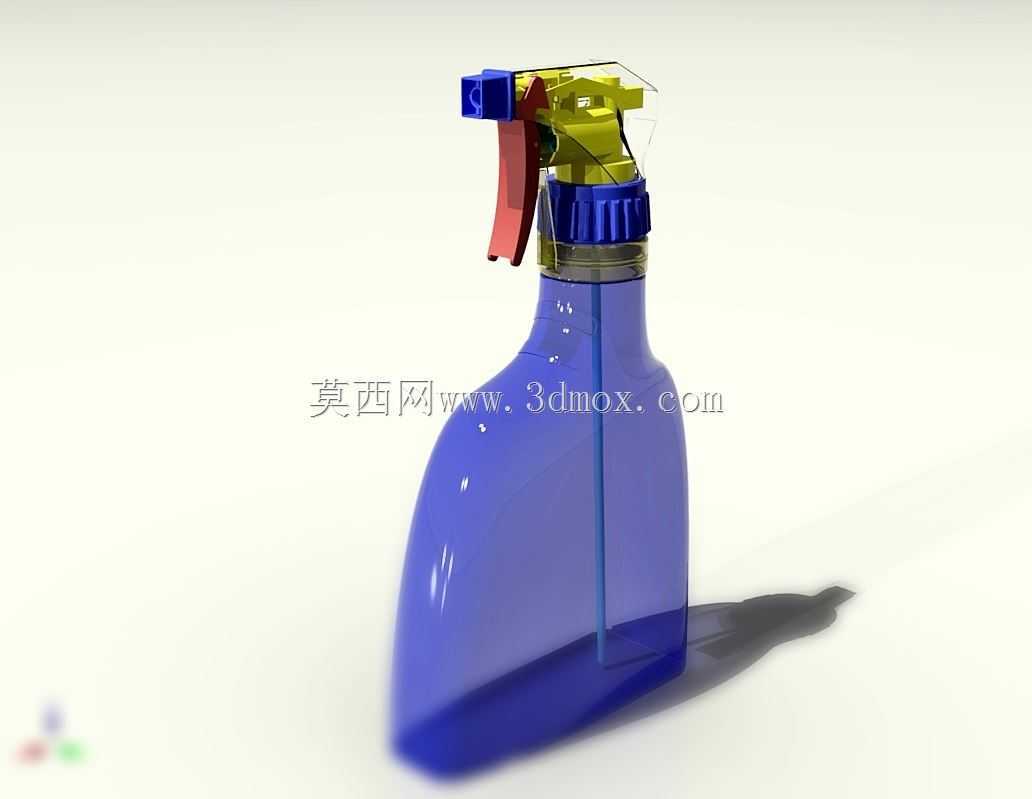

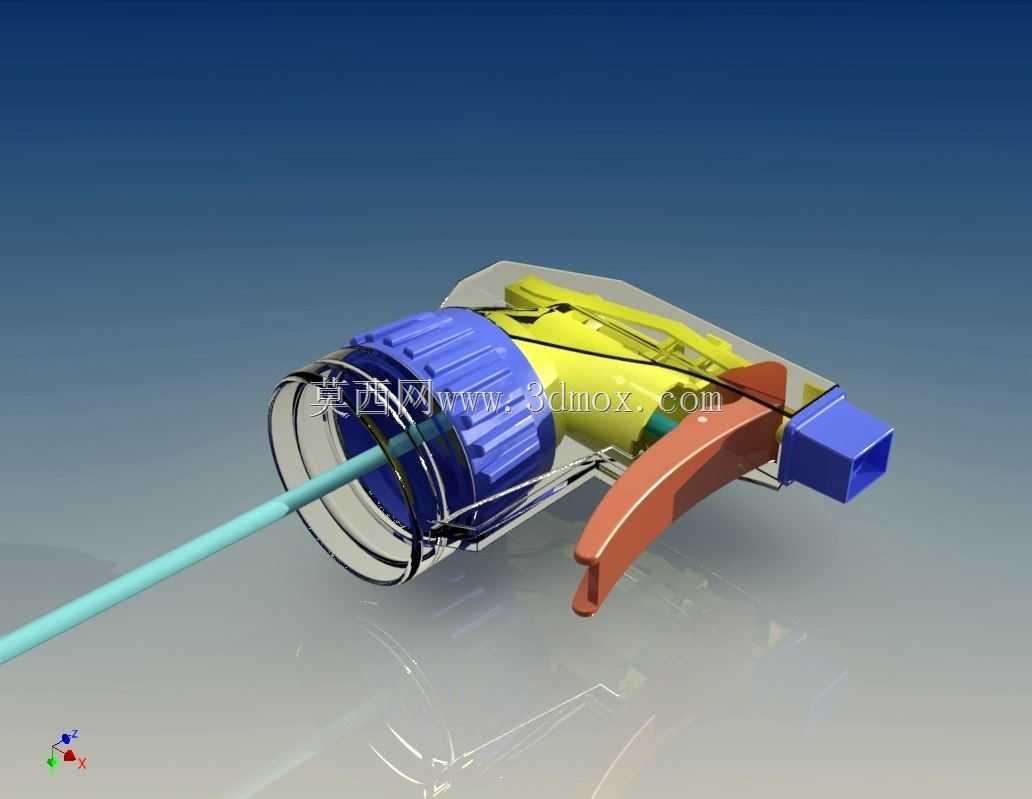

这款手扣式喷雾喷头是民用清洁、园艺浇灌、日化洗护领域应用极广的流体雾化核心部件，日常搭配塑料储液瓶使用，可覆盖家居清洁消杀、园艺叶面施肥补水、美发造型喷雾、小型工件表面清洁除灰等多元场景，是手持按压式喷壶的核心功能组件。该喷头采用扳机式按压触发结构，无需额外电源或外接气源，仅靠手指扣动扳机的机械动作即可完成流体抽取、加压、雾化的全流程，操作门槛极低，适配不同年龄层用户的使用习惯。从功能特性来看，喷头内部集成了单向进液阀、压力容腔、复位弹簧、导流通道与雾化喷嘴几大核心模块：当用户扣动扳机时，扳机带动内部活塞挤压容腔容积，容腔内的液体受压后推开出口侧单向阀，沿导流通道输送至前端喷嘴，经喷嘴处的涡流槽结构打散形成均匀的扇形雾化颗粒喷出；当松开扳机时，复位弹簧推动活塞回位，容腔内形成负压，此时进液侧单向阀打开，储液瓶内的液体通过吸液管被抽取到容腔内，为下一次按压喷雾做好准备，整套循环无需额外操作，连续扣动即可实现持续喷雾。设计过程中充分考虑了民用产品的使用痛点：整体外壳采用半透明塑料材质，既可以直观观察内部组件的装配状态，也能在出现堵塞故障时快速定位问题位置，同时半透明外观搭配彩色功能件的配色方案，也能提升产品的视觉辨识度，适配不同外观风格的储液瓶。扳机部分采用符合人体工学的弧形曲面设计，表面做了防滑弧度处理，长时间按压不易产生手部酸痛，扳机的按压行程控制在12毫米左右，按压力度设置在15牛至20牛区间，既保证足够的加压行程实现良好雾化效果，也不会因为按压力度过大增加使用负担。在安装边界设计上，喷头底部的螺纹连接段采用通用民用喷壶标准螺纹规格，可直接适配市面上绝大多数口径的PET塑料储液瓶，无需额外转接配件；整体横向尺寸控制在95毫米以内，竖向高度不超过60毫米，安装后不会占用过多收纳空间，吸液管长度可根据搭配的储液瓶深度灵活裁剪，保证吸液管末端能抵达瓶底位置，最大化利用瓶内液体，减少残留。喷嘴处设计了可旋转的调节帽，用户可根据使用需求旋转调节帽，切换直射水柱与扇形雾化两种出液模式，直射模式可用于远距离冲洗缝隙污渍，雾化模式可用于均匀喷施叶面水或清洁消毒液，兼顾不同场景的使用需求。内部所有过流部件均采用耐常见日化溶剂的塑料材质，可兼容弱酸性、弱碱性清洁液体以及清水、园艺营养液等常见流体，避免长期使用出现部件腐蚀溶胀导致的漏液、失效问题，各密封位置采用过盈配合加密封筋的设计，在不额外增加密封胶圈的前提下实现良好的密封效果，降低装配复杂度与生产成本。
