充气式龙门支撑作业系统结构设计

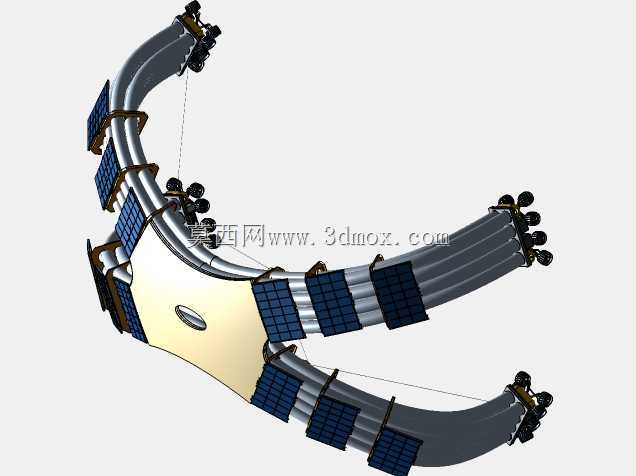

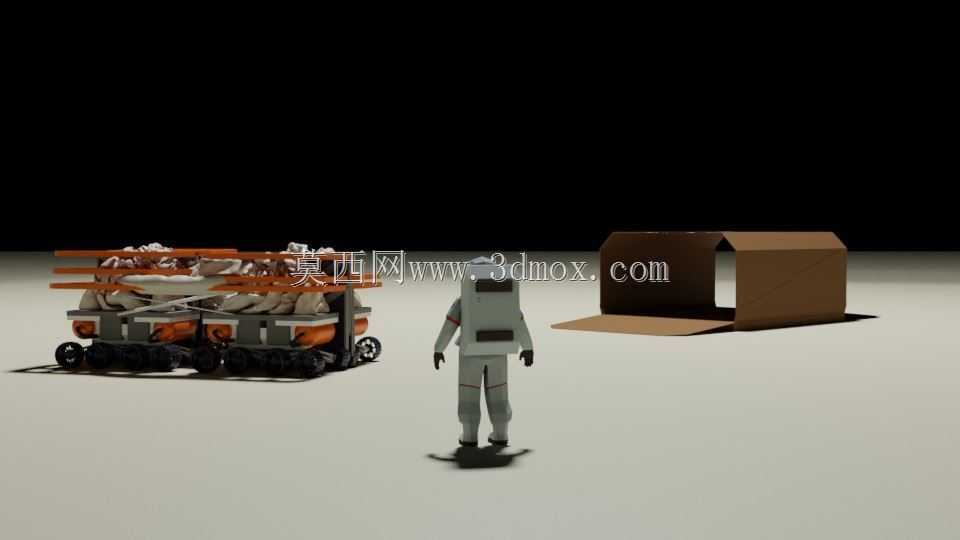

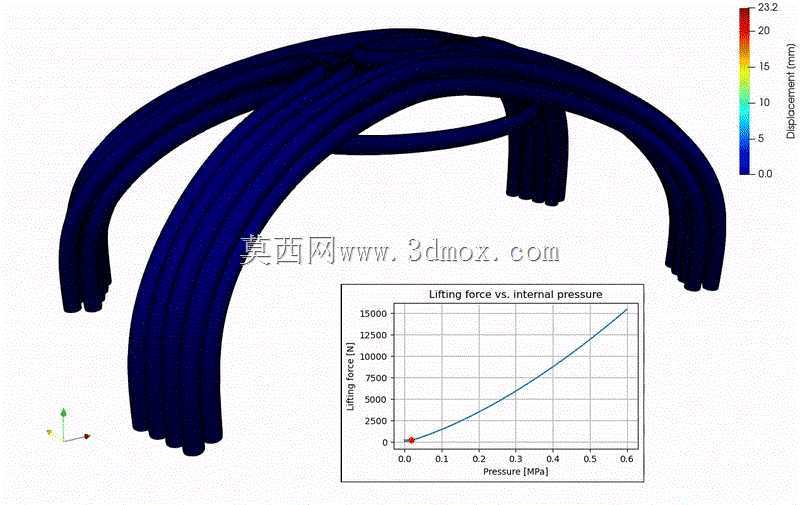

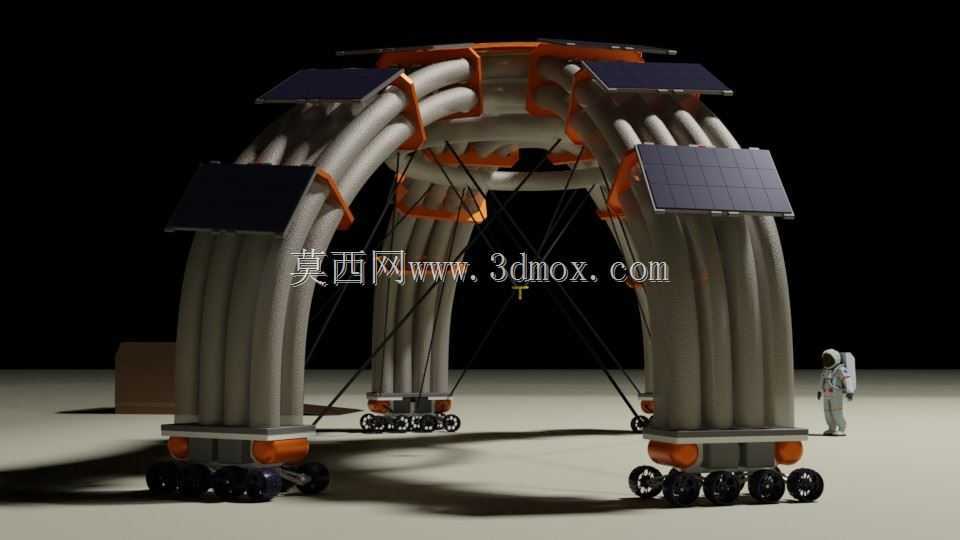

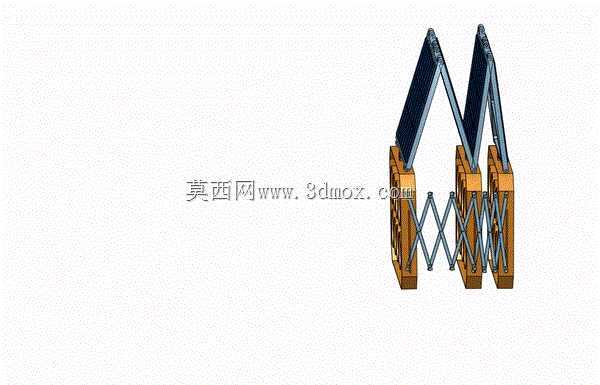

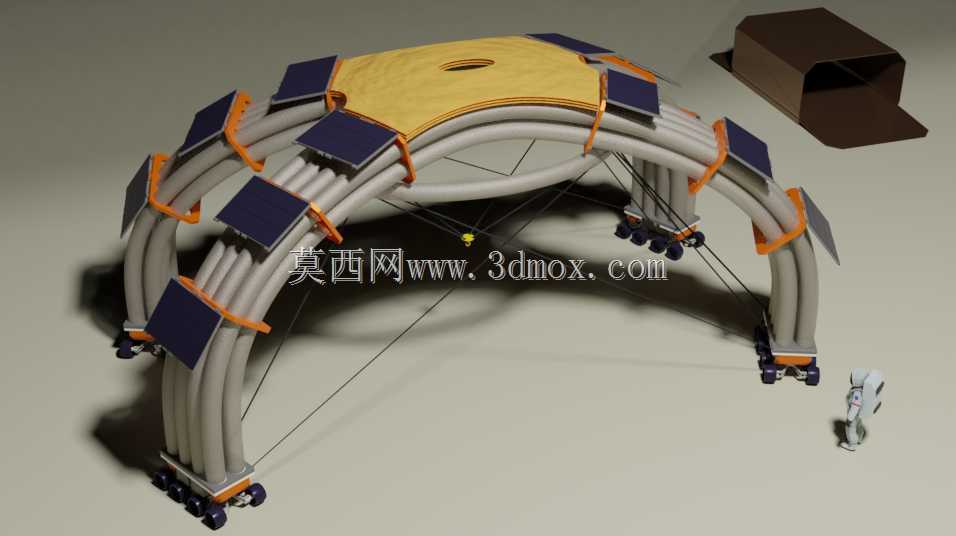

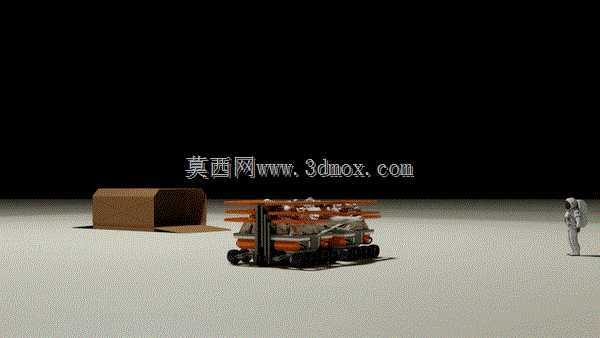

这款充气龙门支撑系统主要面向非结构化复杂地形下的户外重载作业场景，可在松软沙地、崎岖碎石地面等常规起重设备无法抵达的区域，提供稳定的重载提升与作业支撑能力，尤其适配地外天体探测野外作业、偏远区域应急抢修、复杂地形科考作业等特殊工况，解决传统刚性龙门设备自重过大、转运困难、对作业地面平整度要求高的痛点。设备核心采用四条独立充气支撑腿作为承载主体，单条支撑腿由大直径柔性充气管构成，支撑腿之间通过横向连接框架组成稳定的龙门跨度结构，整体展开后可形成足够的作业通行空间，满足中小型作业装备、载荷模块在框架下方的通行与吊装需求，收拢后可压缩为极小体积，配合转运平台实现快速转场。每条支撑腿都具备独立的充放气调节能力，可根据地面起伏情况单独调整支撑高度，自动适配不同坡度与凹凸地形，配合四点式缆索锁紧系统，在提升作业过程中可实时调整各支撑点的受力分配，避免框架出现侧翻、偏载失稳的风险，单腿集成的动力与压力调节模块可实时监测内部气压变化，在负载波动时自动补充气压维持支撑刚度。系统整体承载能力完全依托充气管的内部气压实现，无需依赖刚性金属承力构件，在额定工作气压下可提供稳定的中重载提升能力，可搭载太阳能电池板、微型流体星体作业模块、防护展开组件等多种作业终端，框架顶部预留了标准化的载荷安装接口，可根据作业需求快速更换不同的作业末端。设计过程中针对柔性充气构件的受力特性，采用非线性力学模拟方法对支撑腿交叉位置的应力分布进行了反复校核，优化了管体交汇区域的补强结构，避免充气压强变化带来的局部应力集中问题，同时针对充气展开流程做了分步设计，可按照预设的充气顺序逐步完成结构成型，避免展开过程中出现结构卡滞、受力不均的问题，整体结构在保证承载能力的前提下，最大限度压缩了自身结构重量，提升了设备的转场机动性与地形适配能力。
