公共建筑施工人员模块化防护支撑装置

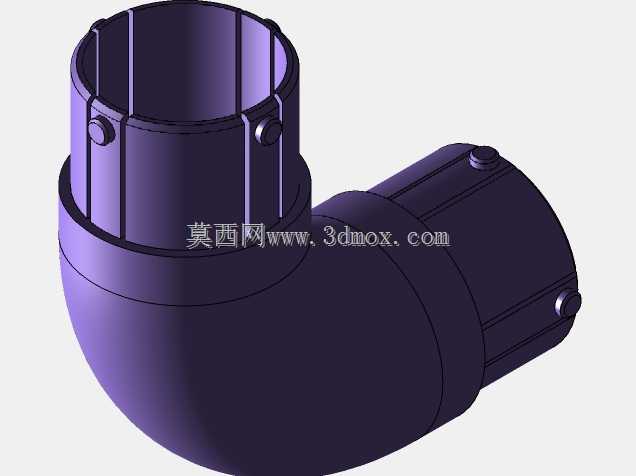

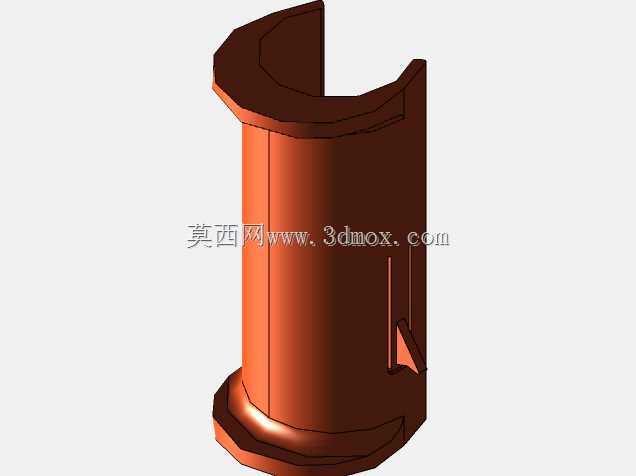

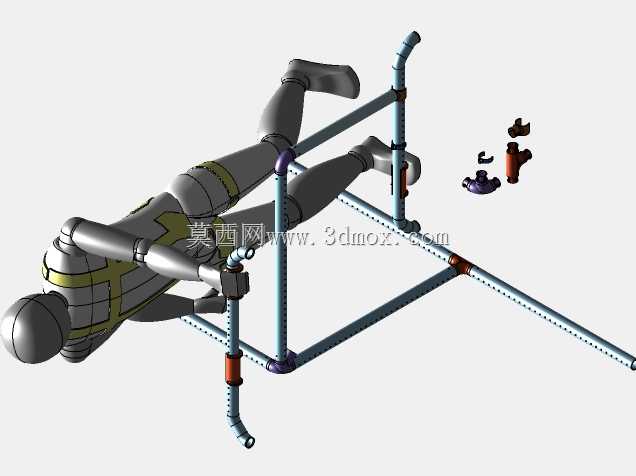

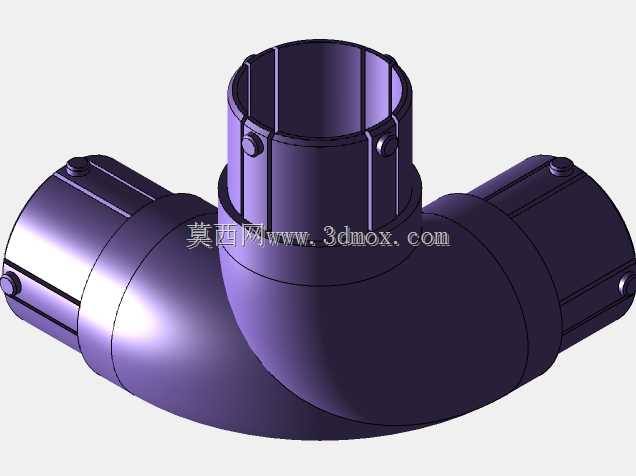

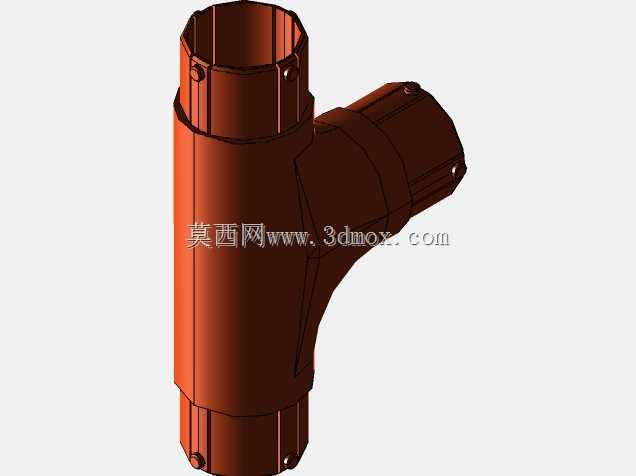

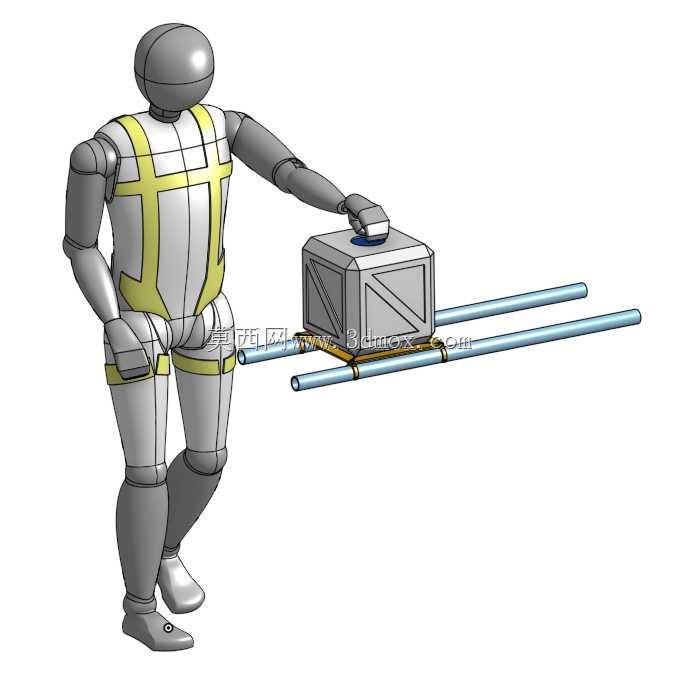

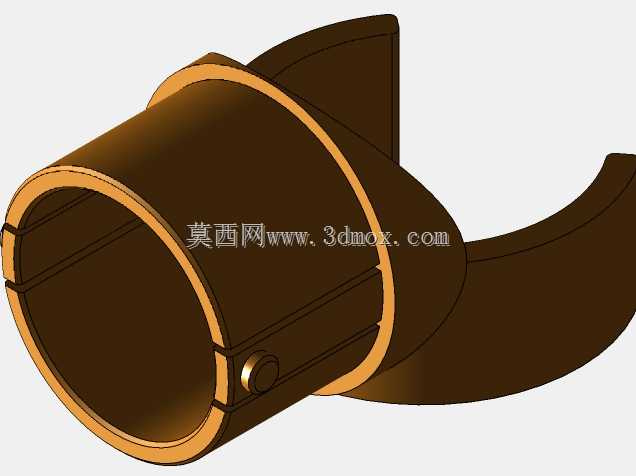

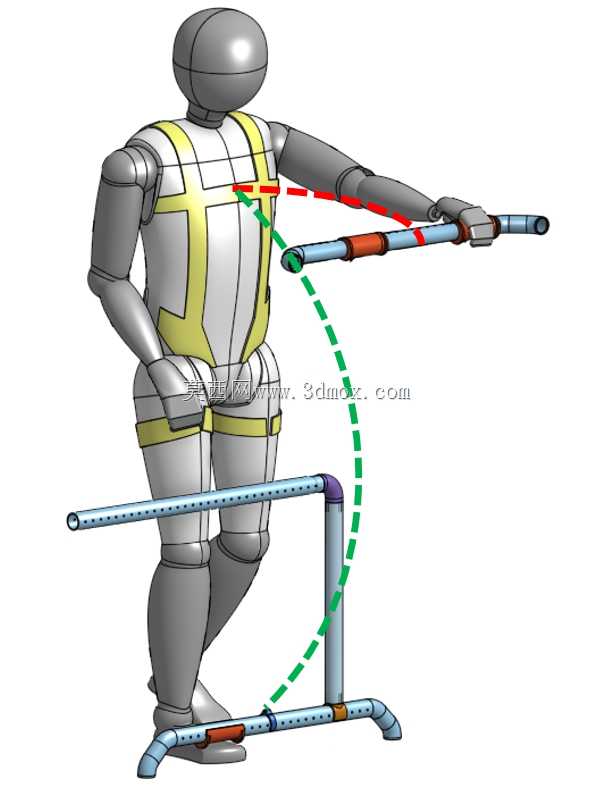

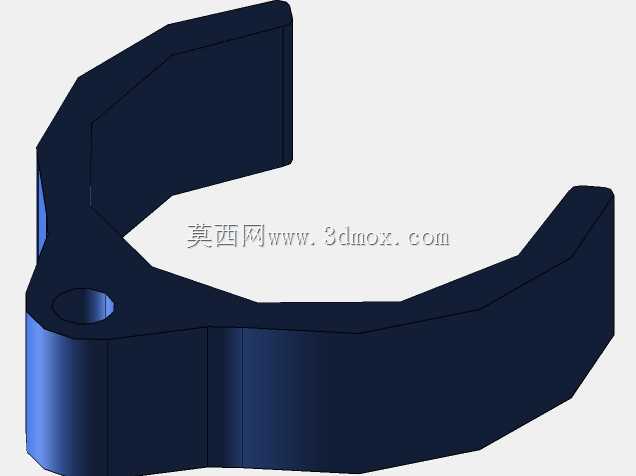

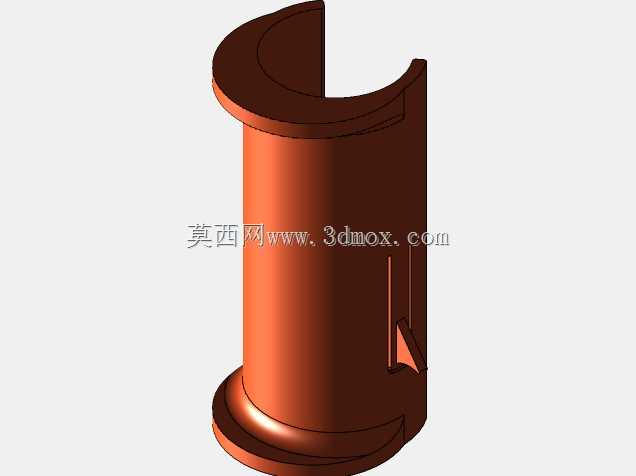

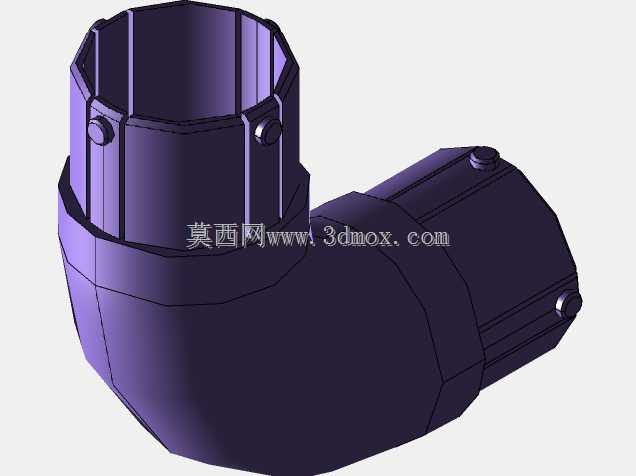

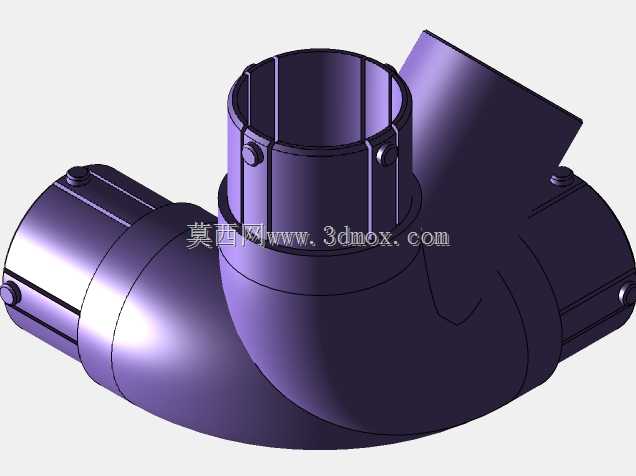

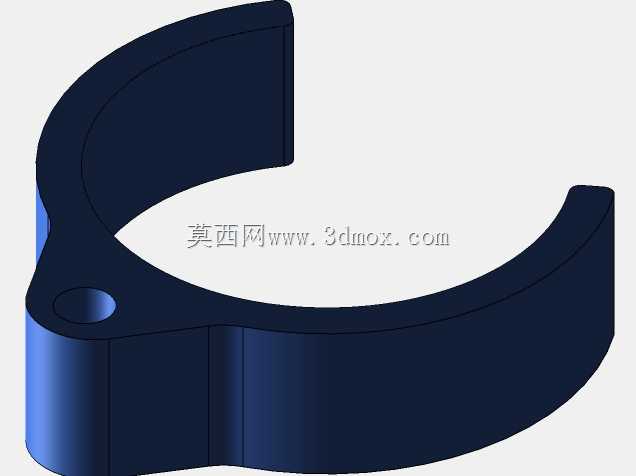

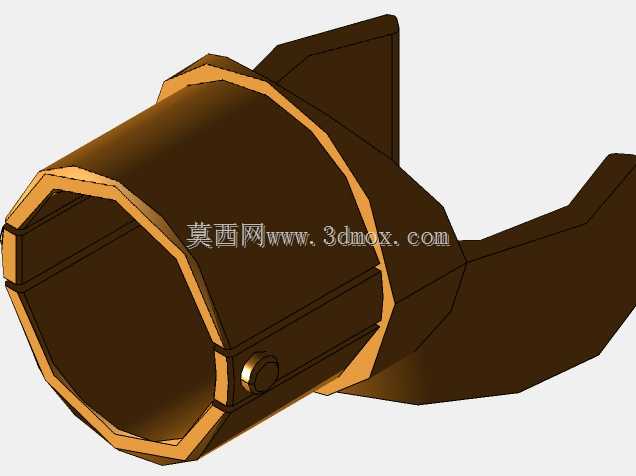

这套模块化支撑结构组件，主要面向公共建筑施工、临时作业场景的人员防护需求设计，可在多变的作业环境中快速组装形成可靠的防护支撑体系，为作业人员提供防坠落、依托支撑的安全保障。从实际应用场景来看，这类组件可适配建筑施工临边防护、临时作业平台护栏、狭窄空间作业依托、应急救援临时支撑等多种工况，不需要复杂的定制加工，依靠标准模块的组合就能适配不同的作业边界尺寸，解决传统防护构件焊接固定后无法快速调整、重复利用率低的问题。组件的核心设计思路围绕模块化快装展开，所有连接部位采用标准化接口，主体支撑管选用铝合金挤压成型的穿孔管结构，管身预设的等距安装孔可根据实际防护高度、长度需求灵活调整连接件的固定位置，不需要现场二次钻孔加工，大幅缩短现场安装的作业时长。配套的连接构件采用工程塑料注塑成型，不同结构的连接件可实现直管对接、直角转弯、斜向支撑、端部固定等多种连接形式，各部件之间通过插接配合紧固件固定，普通作业人员不需要专业焊接技能就能完成组装作业。从功能特性上看，整套组件可搭配安全带预紧挂扣使用，作业人员将安全带挂扣在支撑管上时，管身的连续穿孔结构可保证挂点在任意位置都能实现可靠锁止，避免传统护栏挂点间距过大导致的防护失效问题；支撑结构的水平杆件可承受不低于1kN的水平冲击载荷，竖向支撑件底部可适配不同的地面固定形式，无论是硬化地面的膨胀螺栓固定，还是软质地面的插地固定，都有对应的连接模块可选。在安装边界适配方面，单根标准直管的长度覆盖0.5m到2m的常用尺寸区间，可通过中间连接件拼接形成更长的防护段，直角转弯模块可实现90度到135度的角度调整，适配不同形状的作业区域边缘；竖向支撑的高度可通过伸缩结构在0.8m到1.2m之间调节，满足不同作业场景的防护高度要求，所有构件的边角都做了圆弧过渡处理，避免安装和使用过程中剐蹭作业人员。整套结构在设计时充分考虑了重复周转使用的需求，铝合金管身的防腐性能可适应户外露天作业的潮湿、扬尘环境，工程塑料连接件添加了抗老化成分，可承受长期紫外线照射而不出现脆化开裂，单次组装完成后可根据作业面的推进快速拆解转移到下一个作业区域重新组装，相比传统的焊接式临时防护结构，材料损耗率可降低六成以上，同时减少了现场焊接作业带来的火灾隐患和有害气体排放。在实际使用过程中，这套组件还可根据需求扩展附加功能，比如在杆件上加装警示标识卡扣、临时照明固定座、工具挂架等附属配件，不需要额外在杆件上打孔，依靠配套的卡扣式附件就能实现功能扩展，进一步提升现场作业的便利性。
