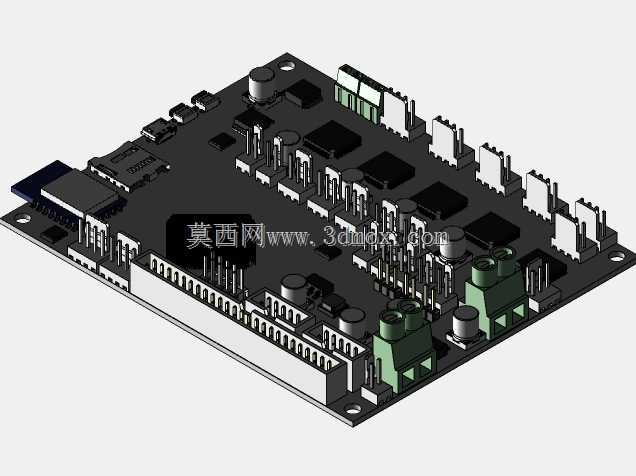

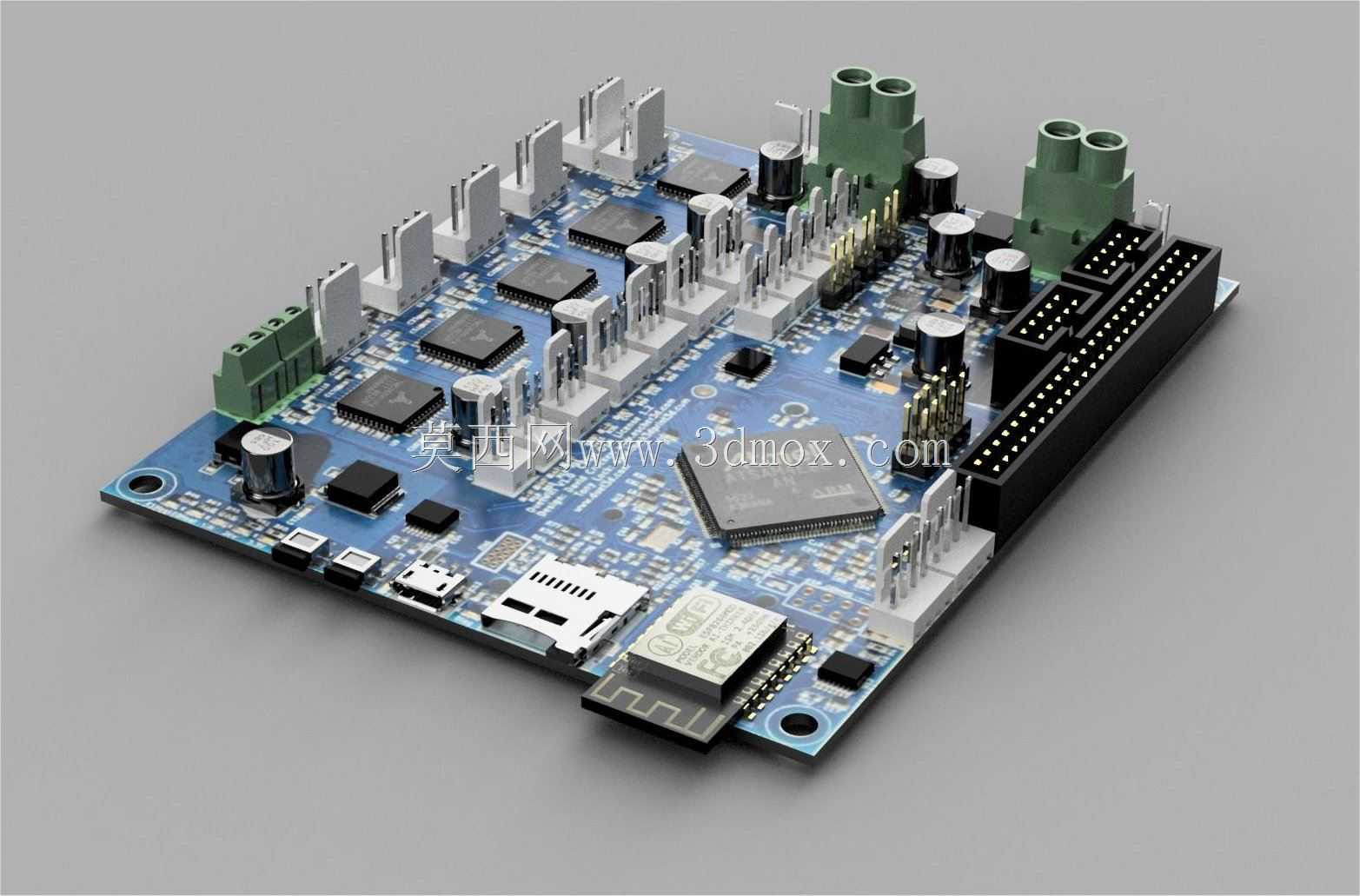

集成WiFi功能的3D打印机主控电路板

这款主控电路板是面向桌面级FDM3D打印设备开发的核心控制载体，主要承担3D打印机运行过程中的全链路指令调度、运动轨迹解析、外设状态管控与数据交互功能，是整套打印设备的运算与控制中枢。在实际应用场景中，该主控板可适配多数常规架构的桌面级3D打印机，支持多轴步进电机的精准驱动、打印头温度与热床温度的闭环调控、散热风扇转速匹配调节、打印行程限位信号实时采集，同时搭载WiFi通讯模块，可实现设备与上位机、移动终端的无线数据传输，无需依赖有线连接即可完成打印文件传输、运行状态实时监控、打印参数远程调整等操作，大幅提升设备使用的便捷性。从功能特性来看，板载集成了多组步进电机驱动接口、大电流功率输出端子、多通道温度传感采集端口、标准扩展排针接口，同时预留了SD卡读写模块、USB通讯接口，既可以通过外接存储设备实现脱机打印，也可以通过有线或无线方式连接控制端完成联机操作，板载的电容、电阻等无源元件均按照工业级运行标准选型，可适配长时间连续打印的负载需求，供电回路做了冗余设计，可有效降低大负载运行下的电压波动风险，保障打印过程的稳定性。在设计思路上，该电路板采用分层布局的布线逻辑，将强电功率回路与弱电信号回路做物理分区排布，最大程度降低功率器件通断时对信号采集、通讯传输的电磁干扰，核心主控芯片布置在板卡中心区域，配合周边的滤波电容保障运算稳定性，WiFi模块布置在板卡边缘无金属遮挡的位置，优化无线信号的收发效果，各类外接接口统一排布在板卡的侧边区域，匹配常规3D打印机设备仓的内部走线逻辑，降低设备组装时的布线难度。从安装边界来看，板卡采用标准矩形PCB构型，四角预留了符合通用安装规范的固定孔位，可直接适配多数市售桌面3D打印机的主控安装位，板卡整体厚度控制在常规PCB加工的标准范围内，板载最高元件的凸起高度经过精准核算，安装后不会与设备仓内的其他结构件产生干涉，外接接口的插接方向均平行或垂直于板卡边缘，方便各类连接线材的插拔操作，也便于后期的维护与元件更换。
