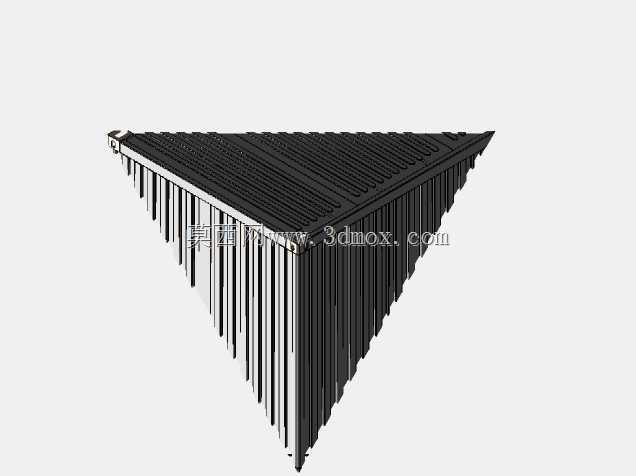

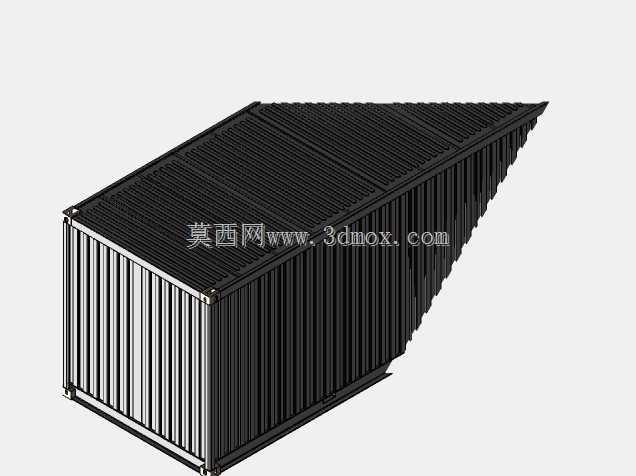

多规格标准货运集装箱三维设计模型

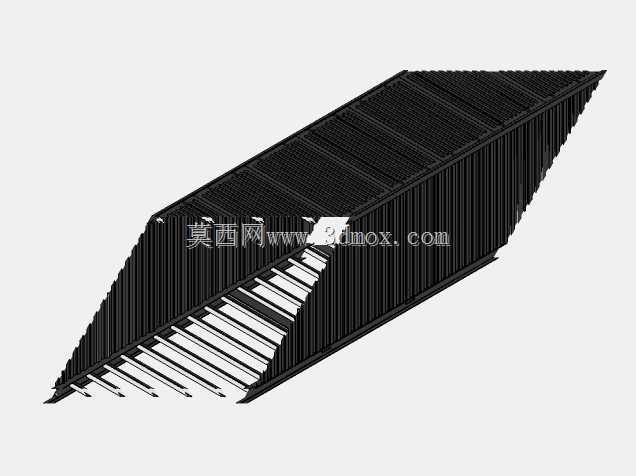

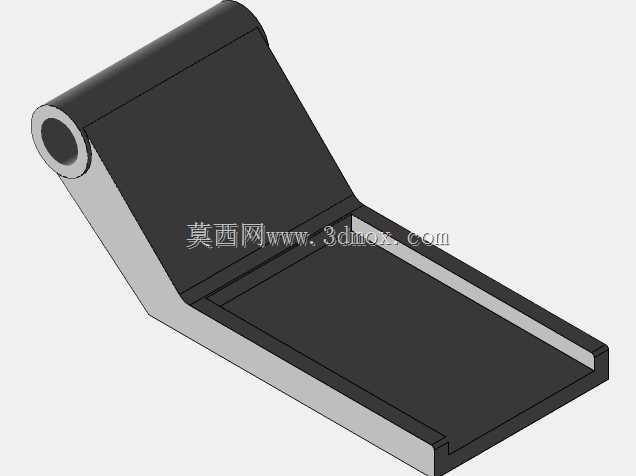

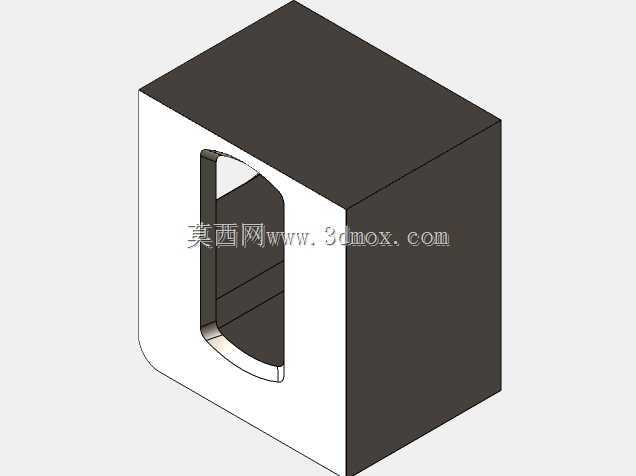

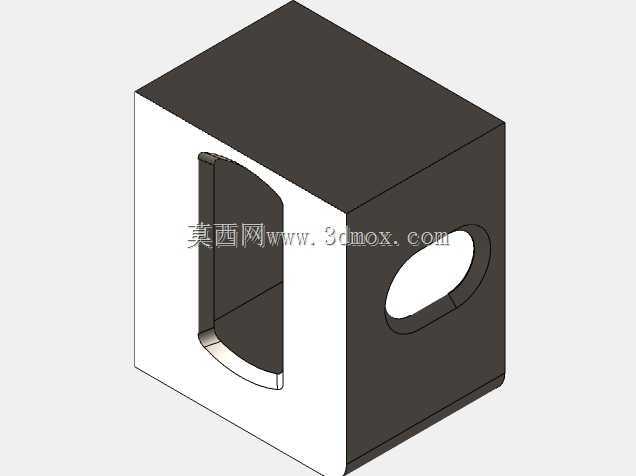

在全球多式联运物流体系中，集装箱是实现货物跨区域高效转运的核心载具，广泛应用于远洋航运、铁路货运、公路干线运输以及港口堆场、内陆物流仓的临时仓储场景，能够大幅降低散货装卸的人力成本与货损风险，支撑起全球供应链的标准化流转。本次设计的三款集装箱严格遵循ISO集装箱通用尺寸规范，覆盖10英尺、20英尺、40英尺三类主流应用规格，可匹配不同货量、不同运输场景的装载需求：10英尺箱多用于小批量高值货品、零散配件的短途转运与站点间调拨，20英尺箱是通用散货、重货运输的主力规格，40英尺箱则适配轻泡货、大批量普货的长途干线与远洋运输，三类箱体可与现有港口吊装设备、铁路平车、货运挂车、堆场堆垛机具完全兼容，无需额外改造适配设施。设计过程中优先保障箱体的结构强度与通用互换性，主体采用波纹钢板焊接成型的侧壁结构，在控制箱体自重的同时最大化提升侧壁抗形变能力，可承受堆垛多层满载箱体的纵向压力以及运输途中的侧向挤压载荷；底部设置标准化的交叉承重梁结构，匹配通用锁具的安装点位，可快速与运输载具的固定锁止结构对接，避免运输途中箱体移位。门板部位设置了专用的开启角度约束结构，可限制箱门最大开合角度，避免装卸作业时箱门过度开合碰撞周边设施或人员，同时锁杆结构采用通用货运箱的标准尺寸，可适配现有铅封、关封的安装要求，满足海关监管与货物防盗需求。设计时将子部件以独立文件形式归类存放，简化了物料清单的生成逻辑，方便后续根据实际需求在箱体侧面、端面快速加装通风口、加料口、保温层等定制化结构，拓展为危险品运输箱、保温冷藏箱、特种物料储运箱等衍生型号，无需对主体框架进行重新建模。三类箱体的外部安装边界完全符合国际通用集装箱的尺寸公差要求，角件位置、起吊点位、固定槽位均与通用标准完全一致，可直接应用于物流场景仿真、装卸作业模拟、运输方案验证等数字化设计环节，也可作为物流园区规划、货运装备设计的基础参考模型使用。
