全关节男性百分位人体测量仿真模型

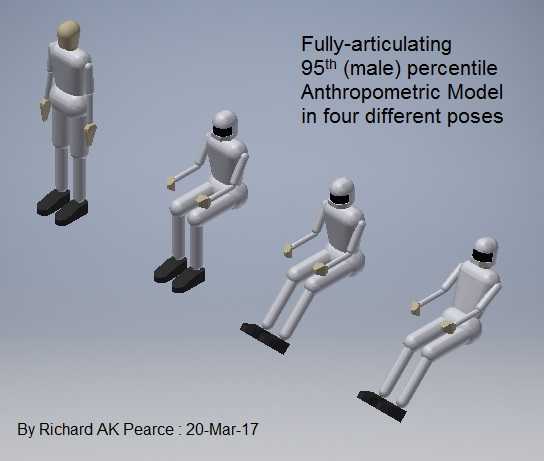

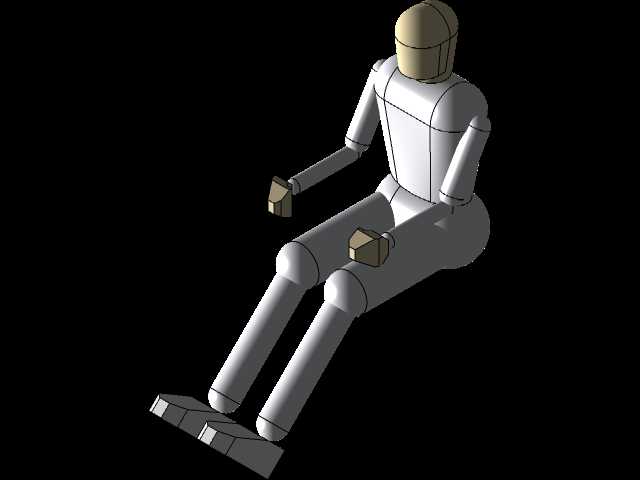

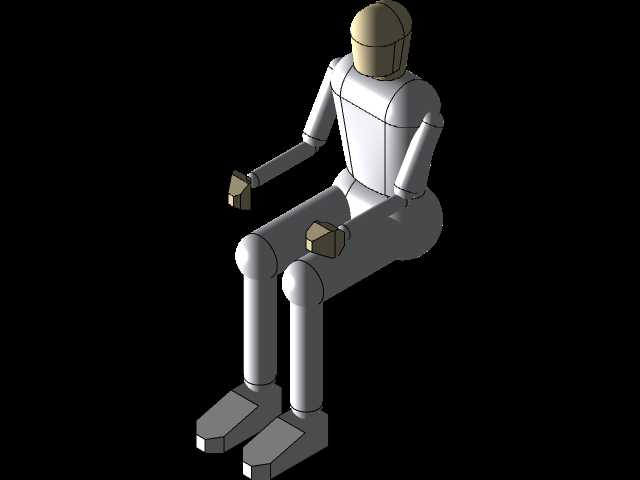

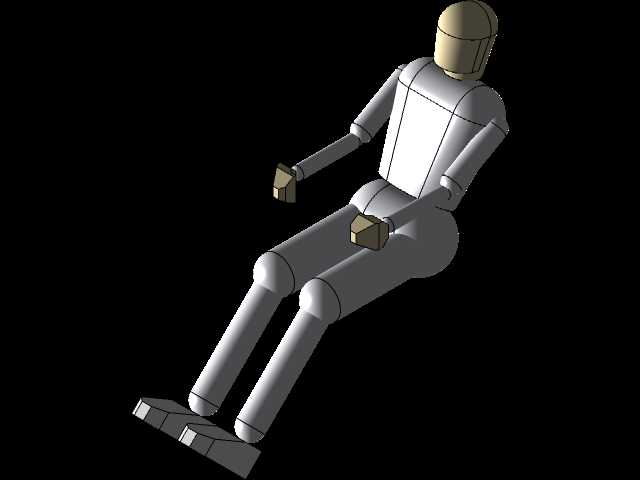

　　在人机工程校核、作业空间设计、装备适配性验证的工程场景中，标准化的人体测量模型是结构设计阶段不可或缺的校核基准，这套覆盖第95百分位男性体态的全关节可动模型，能够覆盖绝大多数工业场景下的人机适配验证需求，无需设计人员反复调整人体比例参数，可直接导入装配环境开展空间干涉校验、操作可达性分析、作业姿态舒适度评估工作。模型采用全关节铰接结构设计，颈、肩、肘、腕、腰、髋、膝、踝等主要活动关节均保留合理的活动自由度，可模拟直立站姿、放松坐姿、半躺倚靠姿态等多种典型作业体态，各关节的活动范围严格参照成年男性人体活动极限设置，不会出现违背人体生理结构的过度偏转，能够真实还原操作人员在不同作业场景下的肢体伸展边界。从实际工程应用来看，

　　这类人体模型常被用于操作台高度设计、驾驶舱空间布局、工装夹具操作位校验、狭小作业空间准入评估等环节：在装配工位设计时，可通过调整模型姿态模拟操作人员取件、装配、紧固的全流程动作，校验工位周边的设备、料架、管线是否会对肢体活动造成干涉，提前规避操作盲区与肢体磕碰风险；在车辆、工程机械的驾驶舱设计中，可通过坐姿模型验证方向盘、操纵杆、踏板的布置位置是否处于第95百分位男性的舒适操作范围内，同时校核头部空间、腿部活动余量是否满足设计要求，避免后期样机阶段出现操作空间不足的问题；在公共设施、工业防护装备的设计中，也可依托该模型的尺寸基准，验证护栏高度、安全门净空、防护装备穿戴余量等参数是否符合大尺寸体态人群的使用需求。

　　模型的外形轮廓采用简化的几何体块构建，没有冗余的曲面细节，在大型装配体中调用时不会占用过多的系统资源，同时肢体各段的尺寸比例严格对应第95百分位男性的人体测量数据，躯干、上臂、前臂、大腿、小腿、足部的长度与围度参数均符合人机工程设计的标准取值，能够保证校核结果的工程参考价值。不同于静态的人体尺寸参考图，可动关节结构让设计人员可以根据实际作业场景灵活调整姿态，不需要针对不同姿态单独准备模型文件，比如验证立式操作台的操作可达性时，可将模型调整为直立站姿，调整手臂弯曲角度模拟操作台面控件的姿态，测量指尖的最大可达范围，以此确定台面控件的布置区域；验证检修工位的作业空间时，可将模型调整为下蹲、俯身或者半躺的姿态，校验检修口的尺寸、

　　内部操作空间是否能够满足肢体活动需求，确保检修人员能够顺利完成拆装、检修操作。在设计思路上，该模型没有追求外观的写实渲染效果，而是优先保证尺寸精度与关节活动的合理性，肢体分段处的铰接点位置完全对应人体关节的实际转动中心，避免关节转动时出现肢体错位、尺寸偏移的问题，足部、手部的轮廓也做了符合工程校核需求的简化，既保留了穿鞋状态下的足部尺寸、握姿状态下的手部轮廓，又不会因为细节过多影响装配体的运行流畅度。对于从事人机工程设计、装备结构布局、作业空间规划的工程人员来说，这类标准化的可动人体模型能够大幅减少前期人体参数建模的工作量，直接依托成熟的尺寸基准开展设计校验，有效提升设计阶段的人机适配性校核效率，减少后期样机试制阶段因为人机尺寸问题带来的设计变更。
