履带装甲车辆螺栓式油气悬挂结构设计

　　在履带式装甲野战车辆的行走系统设计中，悬挂结构直接决定了车辆在复杂越野路况下的通行能力、行驶平顺性以及车载武器系统的射击稳定性，螺栓式油气悬挂作为兼顾承载能力与缓冲性能的结构方案，在重型履带装备领域有着广泛的应用适配性。这类履带装甲车辆的行走轮本身不承担驱动与转向功能，驱动与转向动作由履带系统及整车转向机构完成，这一特性使得行走轮的悬挂结构不需要额外预留驱动轴、转向拉杆的布置空间，也让悬挂系统的改装升级具备了更高的可行性，很多老旧履带装备在性能升级时，都会优先选择更换适配性更强的油气悬挂结构，来替换原有的钢板弹簧或扭杆悬挂，以提升整车的越野性能。

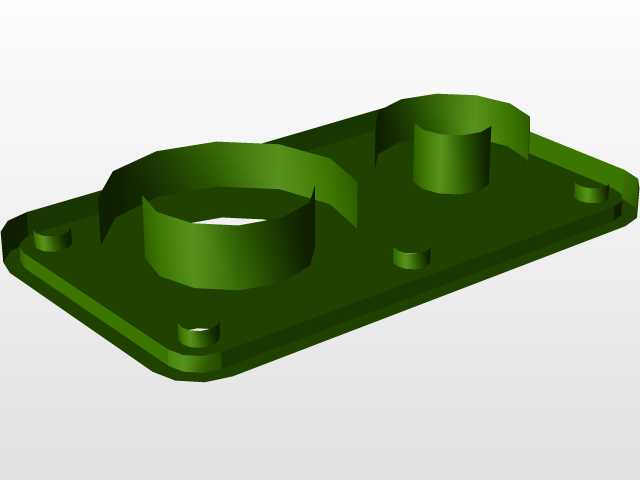

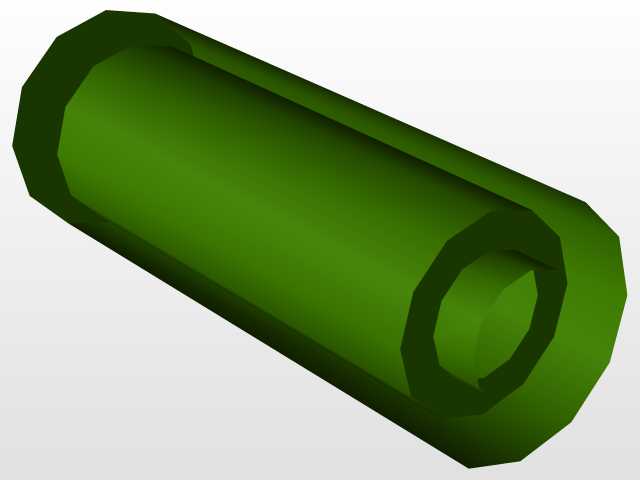

　　从结构设计逻辑来看，这套螺栓式油气悬挂采用了分体式的连接布局，上端通过螺栓组与车体底甲板的安装支座刚性连接，连接法兰面预留了足够的螺栓排布空间，可根据不同车型的承载需求匹配M16到M24规格的高强度连接螺栓，安装时可通过调整法兰面的调整垫片厚度，精准控制悬挂的初始安装高度，适配不同车型的底盘离地间隙要求。悬挂的作动筒部分采用了筒式油气分离结构，内部的高压氮气腔与液压油腔通过浮动活塞分隔，避免油气混合导致的缓冲性能衰减，相比传统的扭杆悬挂，这种结构的非线性刚度特性更适配越野场景下的大冲击载荷——当车辆行驶在平整路面时，悬挂刚度较低，可有效过滤路面的微小振动，提升行驶平顺性；当车辆遭遇沟壑、断崖等大冲击路况时，悬挂刚度会随压缩行程增大快速提升，避免悬挂击穿导致的车体刚性冲击，保护车载设备与人员安全。

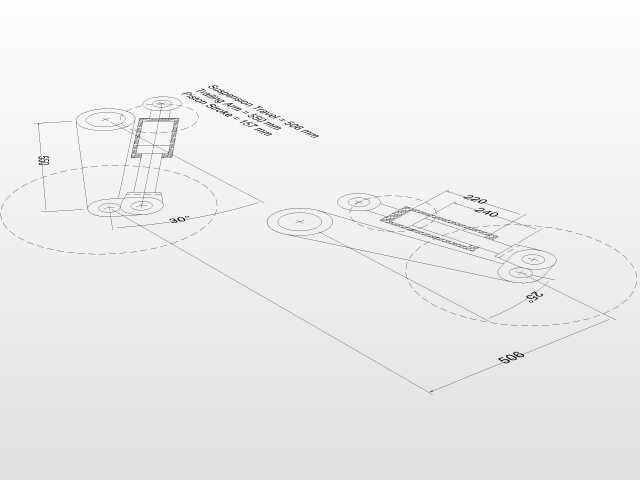

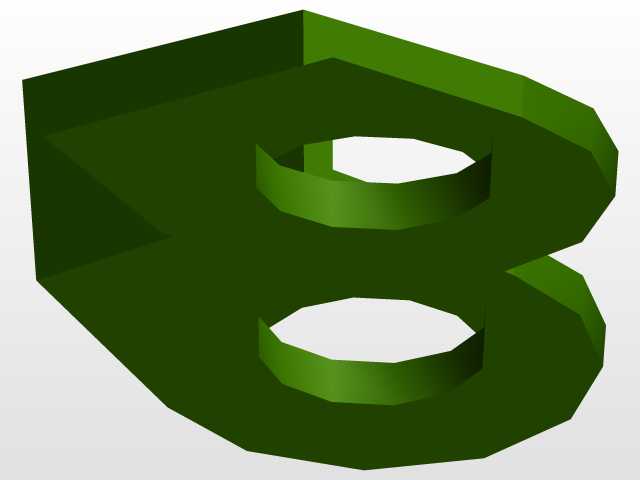

　　在安装边界的设计上，这套悬挂的整体横向安装宽度控制在320mm以内，单组悬挂的垂向行程可达220mm，其中压缩行程140mm，伸张行程80mm，完全满足履带车辆在60%坡度、300mm垂直越障工况下的悬挂位移需求，不会出现悬挂结构与履带板、车体侧甲板的运动干涉。悬挂下端的车轮连接座采用了叉形结构，可直接适配履带车辆标准的双轮缘负重轮安装接口，连接销轴的直径为60mm，采用润滑脂嘴定期润滑的维护方式，销轴表面做了渗碳淬火处理，耐磨性能可满足3000摩托小时的使用需求。

　　针对履带装甲车辆的使用环境，这套悬挂的外露结构件全部采用了防腐耐磨处理，作动筒的外露活塞杆表面镀有硬铬层，可抵御野外环境下的泥沙、雨水侵蚀，连接螺栓全部采用达克罗表面处理，避免长期使用后的锈蚀问题，降低野外维护的难度。在结构改装的适配性上，这套悬挂的上端安装法兰采用了标准化的螺栓孔位设计，孔位间距与多数现役履带装甲车辆的原扭杆悬挂安装座完全匹配，改装时不需要对车体底甲板做大规模的切割焊接，只需要拆除原有的扭杆及支座，通过螺栓组将新的油气悬挂固定在原有安装位即可，大幅降低了改装的施工难度与成本。

　　从性能表现来看，换装这套螺栓式油气悬挂后，履带车辆在起伏路面的行驶速度可提升40%以上，车载武器在行进间的射击精度可提升30%左右，同时整车的振动水平大幅降低，可有效延长车载精密电子设备的使用寿命，减少乘员的长途行军疲劳。在结构细节的设计上，悬挂的作动筒侧面预留了阻尼调节阀的安装接口，可根据不同的车辆全重、使用场景调整悬挂的阻尼系数，比如在沙漠地形使用时可调高阻尼，避免悬挂过于频繁的伸缩导致的行驶不稳定；在冰雪路面使用时可调低阻尼，提升轮胎（负重轮）的地面附着性能。另外，这套悬挂的油气充注口采用了统一的标准接口，可在野战保障条件下使用通用的充注设备完成氮气补充与液压油更换，不需要专用的保障设备，适配野战装备的保障要求。

　　需要注意的是，这类悬挂结构在安装时需要严格控制每组悬挂的初始充气压强，同一车轴上的两组悬挂压强差不能超过0.05MPa，否则会导致车体倾斜，影响行驶稳定性；同时在长期存放时，需要将车辆顶起，让悬挂处于自由伸张状态，避免活塞杆长期处于受压状态导致的密封件永久变形，延长密封件的使用寿命。相比集成式的油气悬挂结构，这种螺栓连接的分体式结构具备更好的维修性，单个悬挂出现故障时，可在野外条件下快速整体更换，不需要吊装车体或拆解整个行走系统，大幅提升了装备的战场抢修效率。
