带自锁结构手摇式牵引绞车结构设计

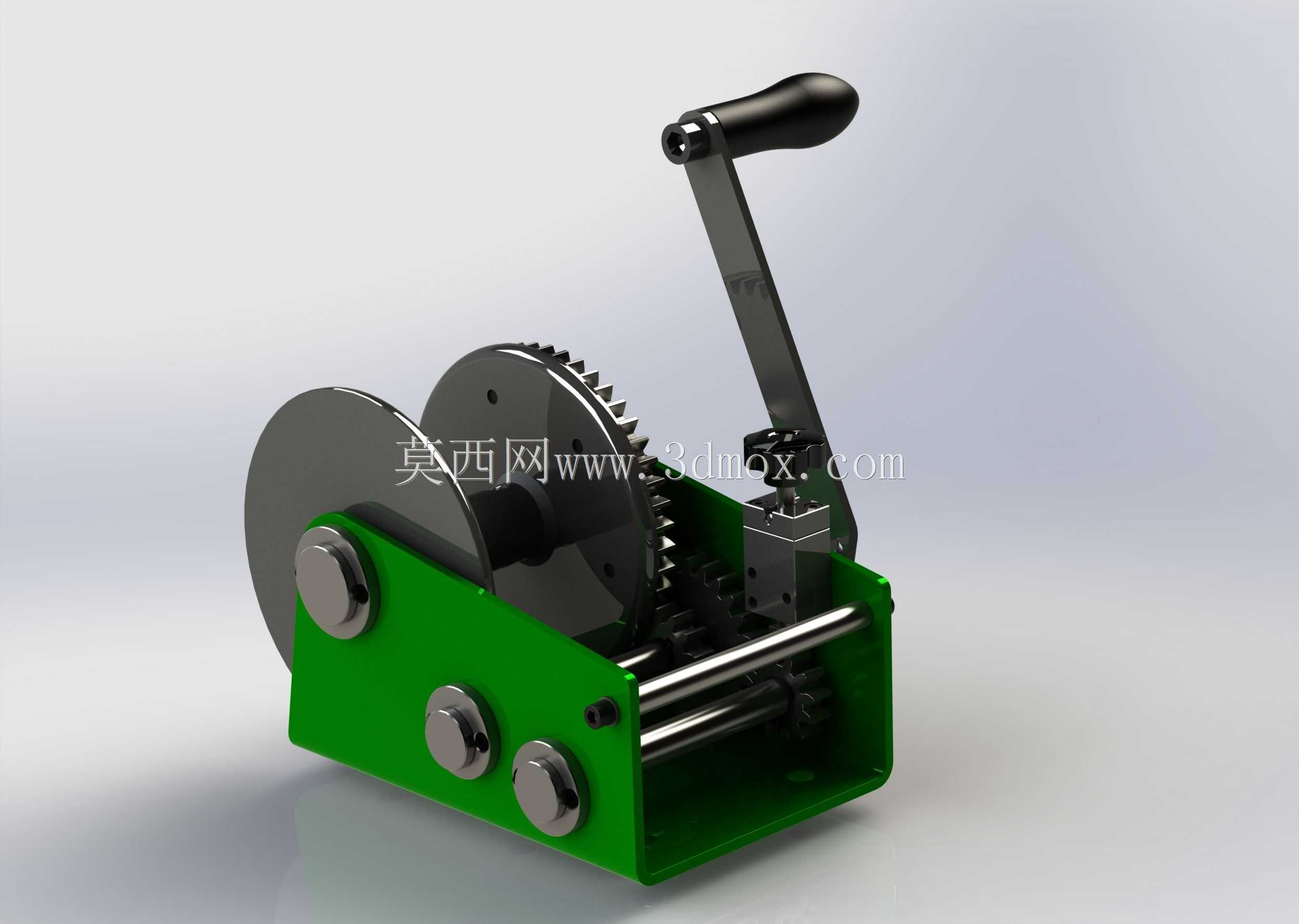

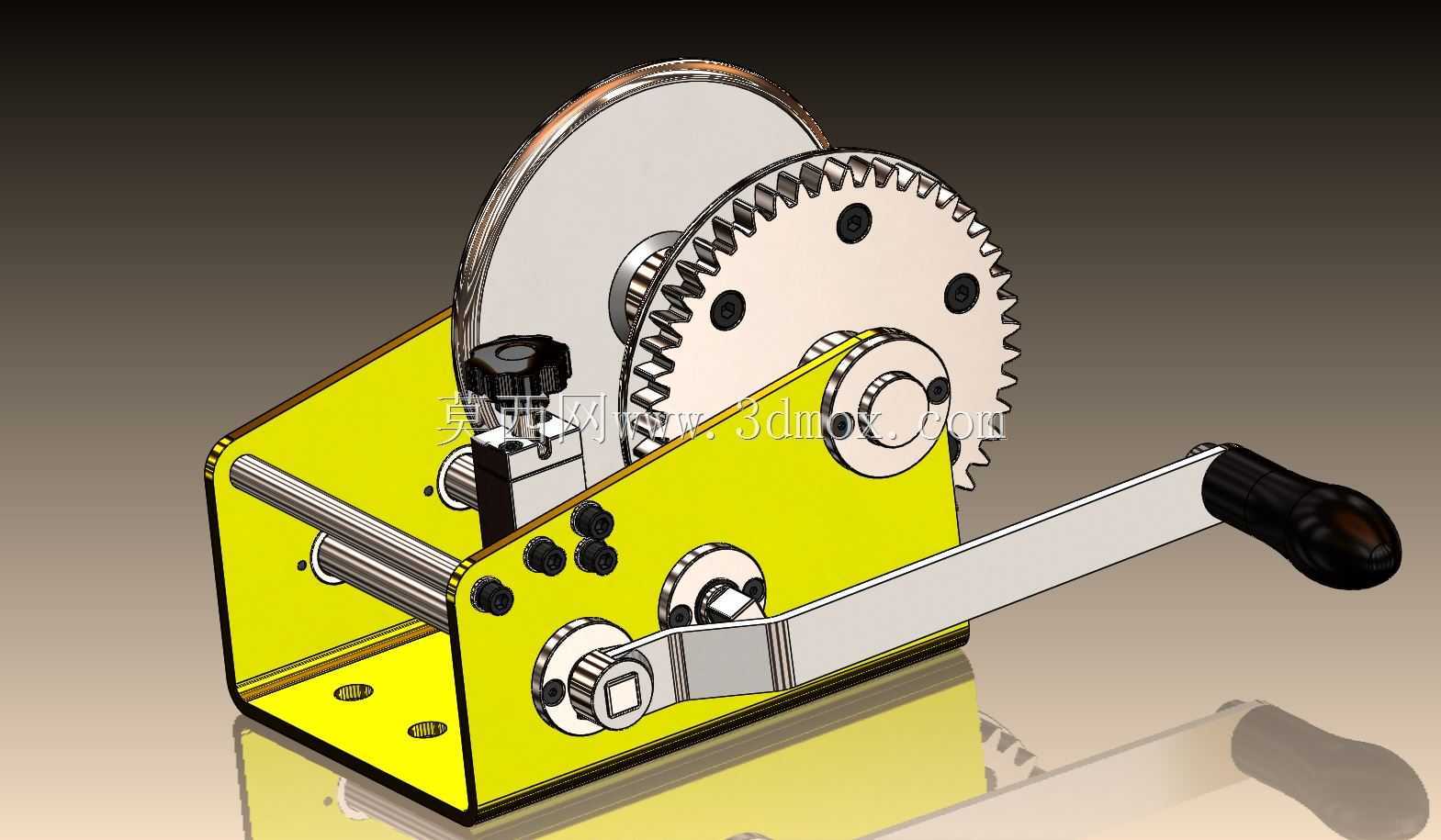

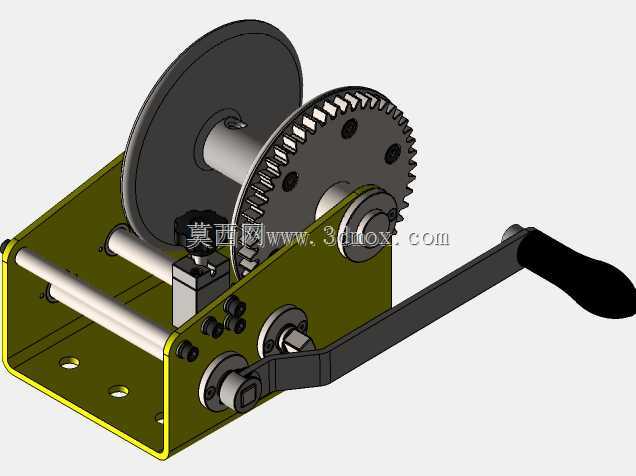

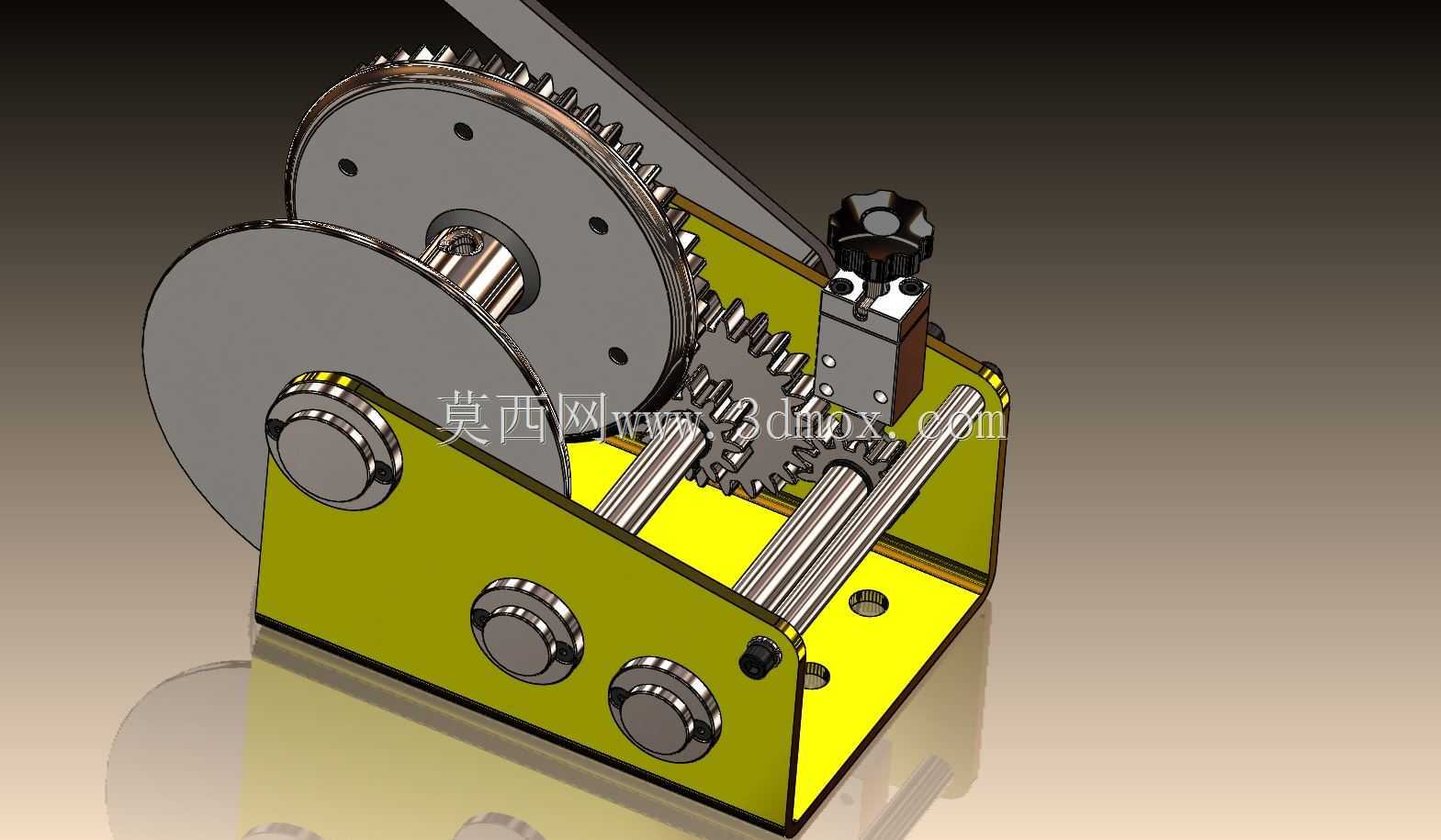

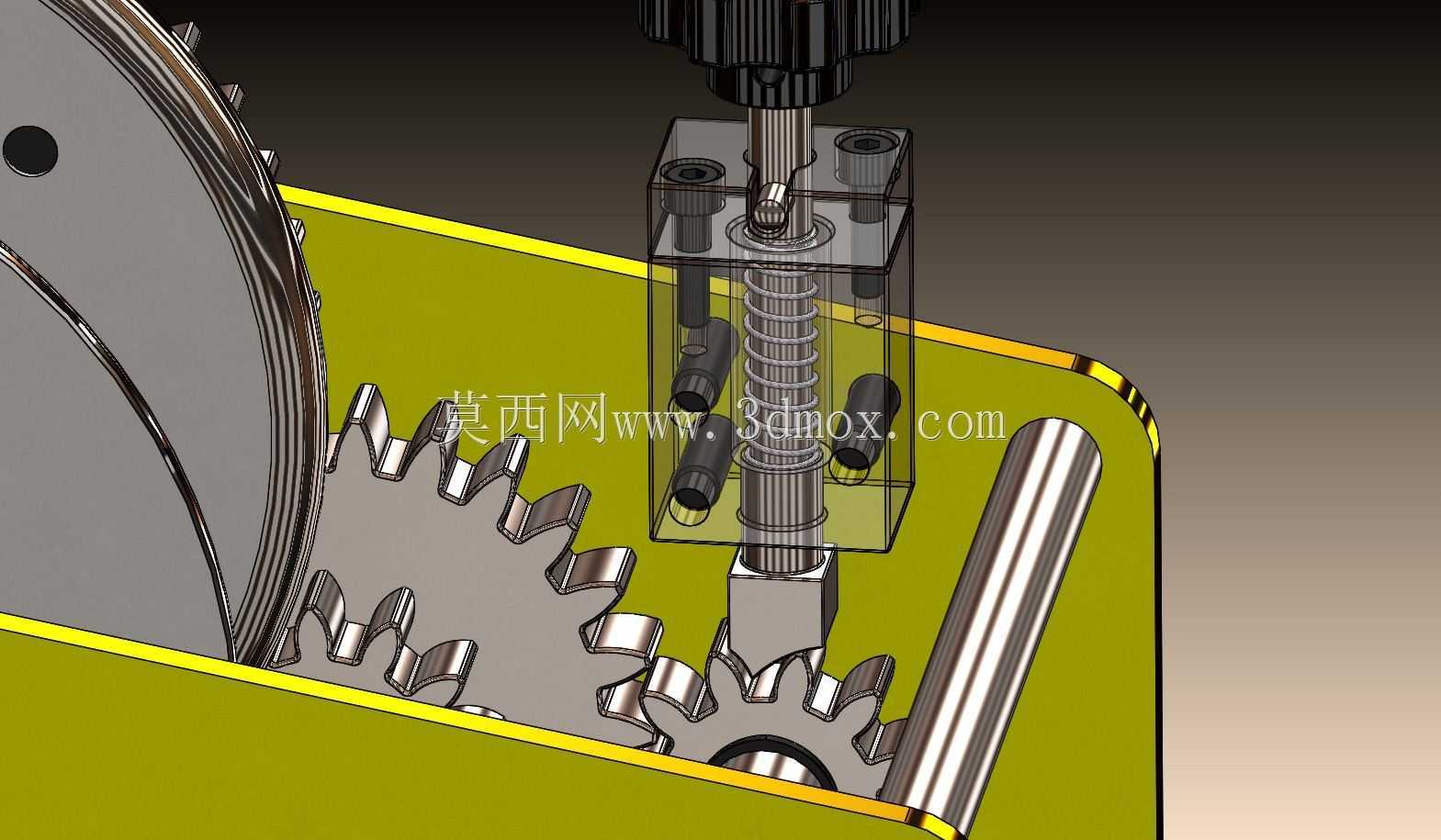

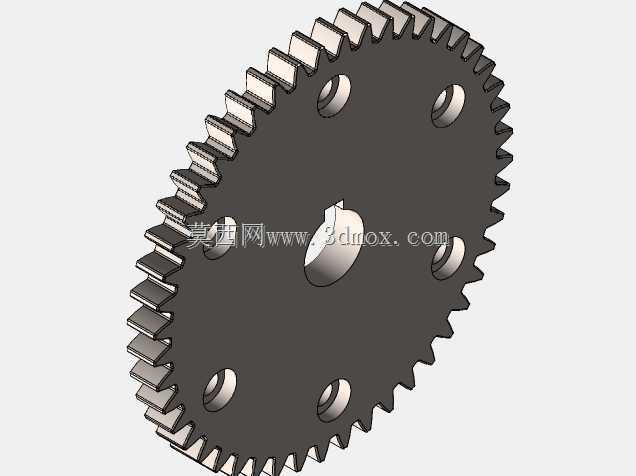

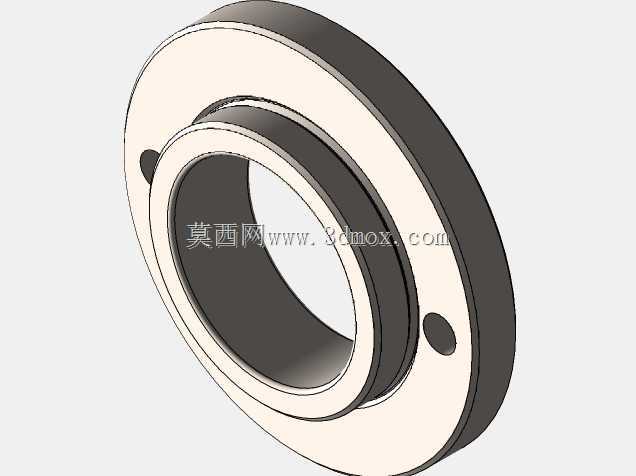

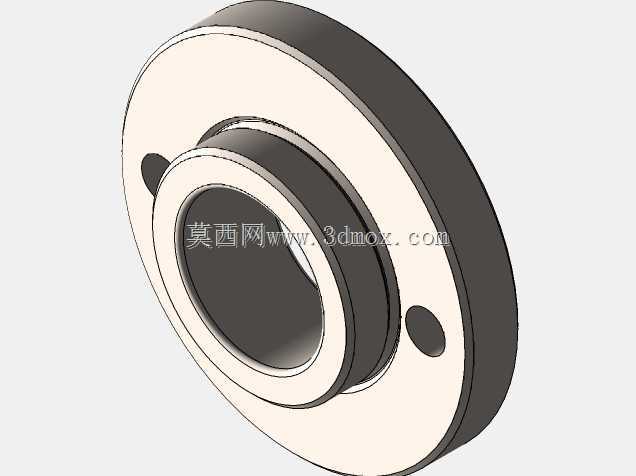

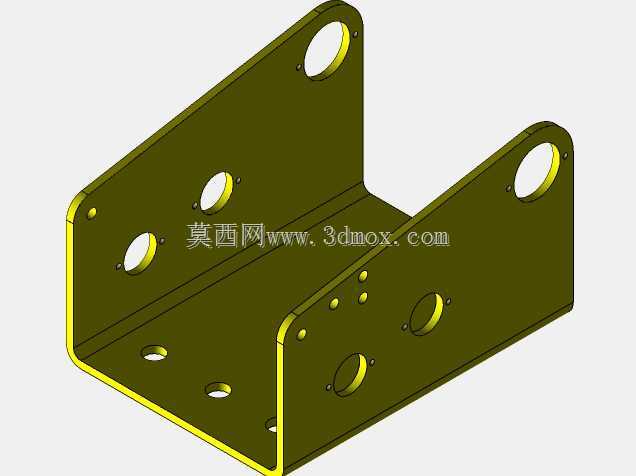

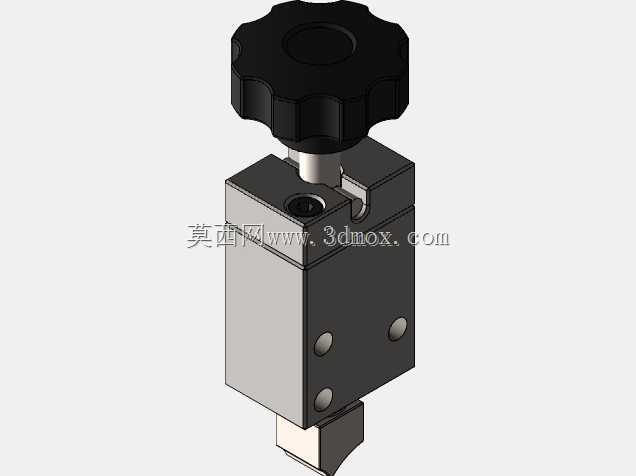

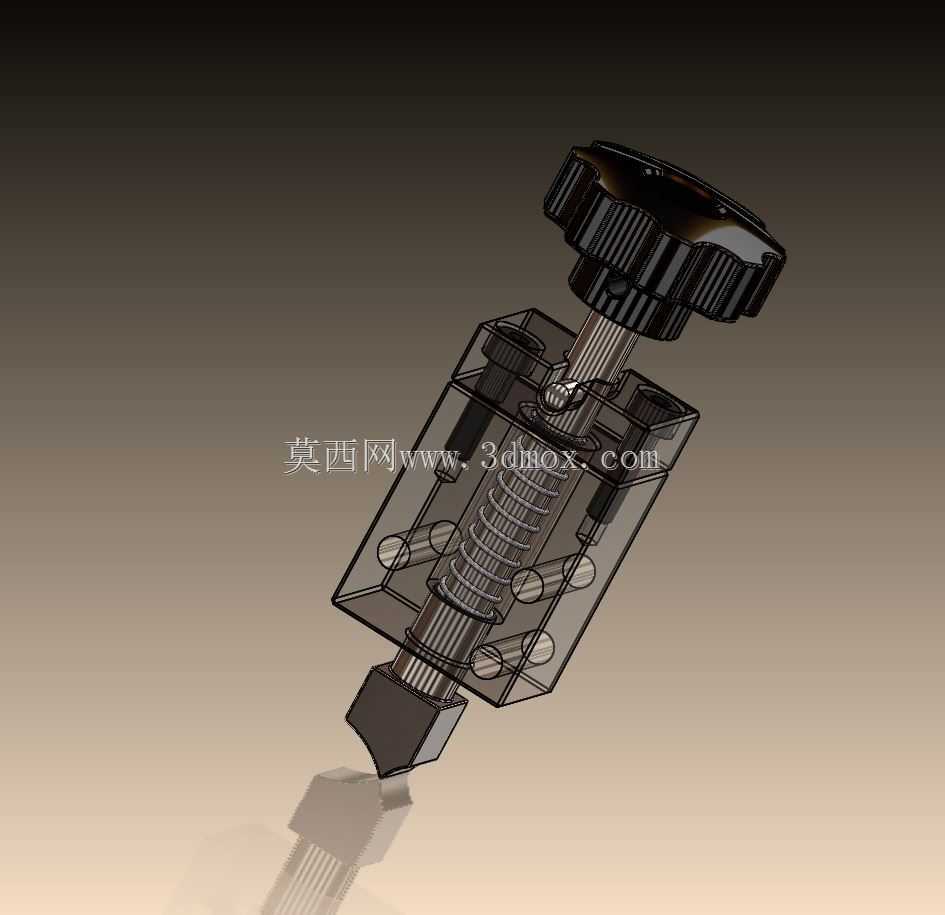

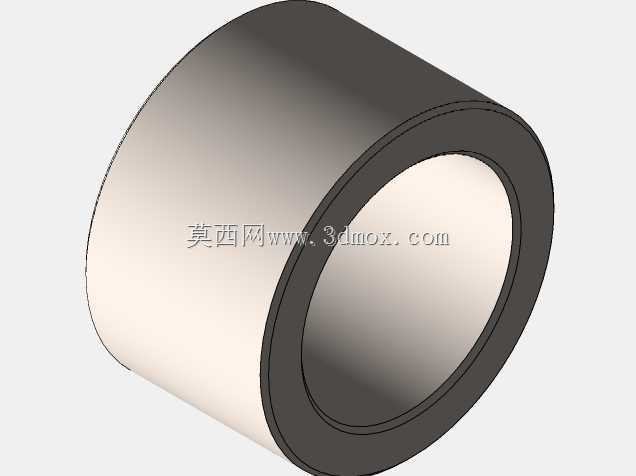

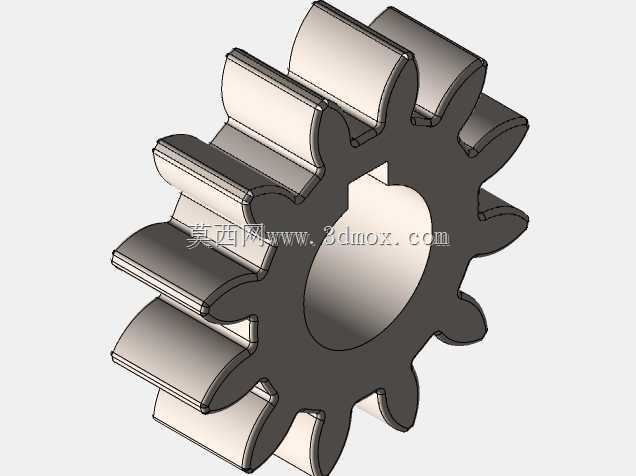

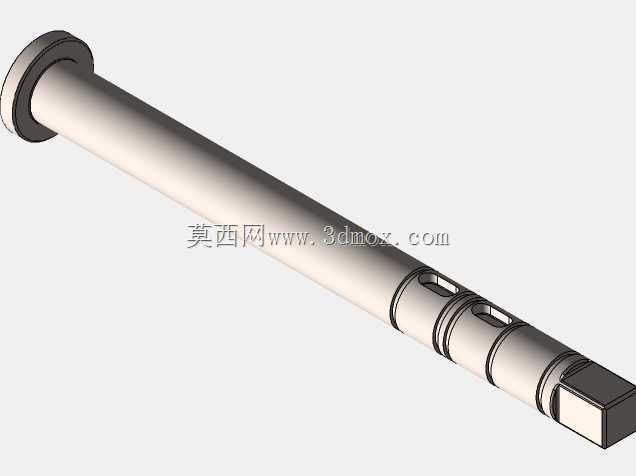

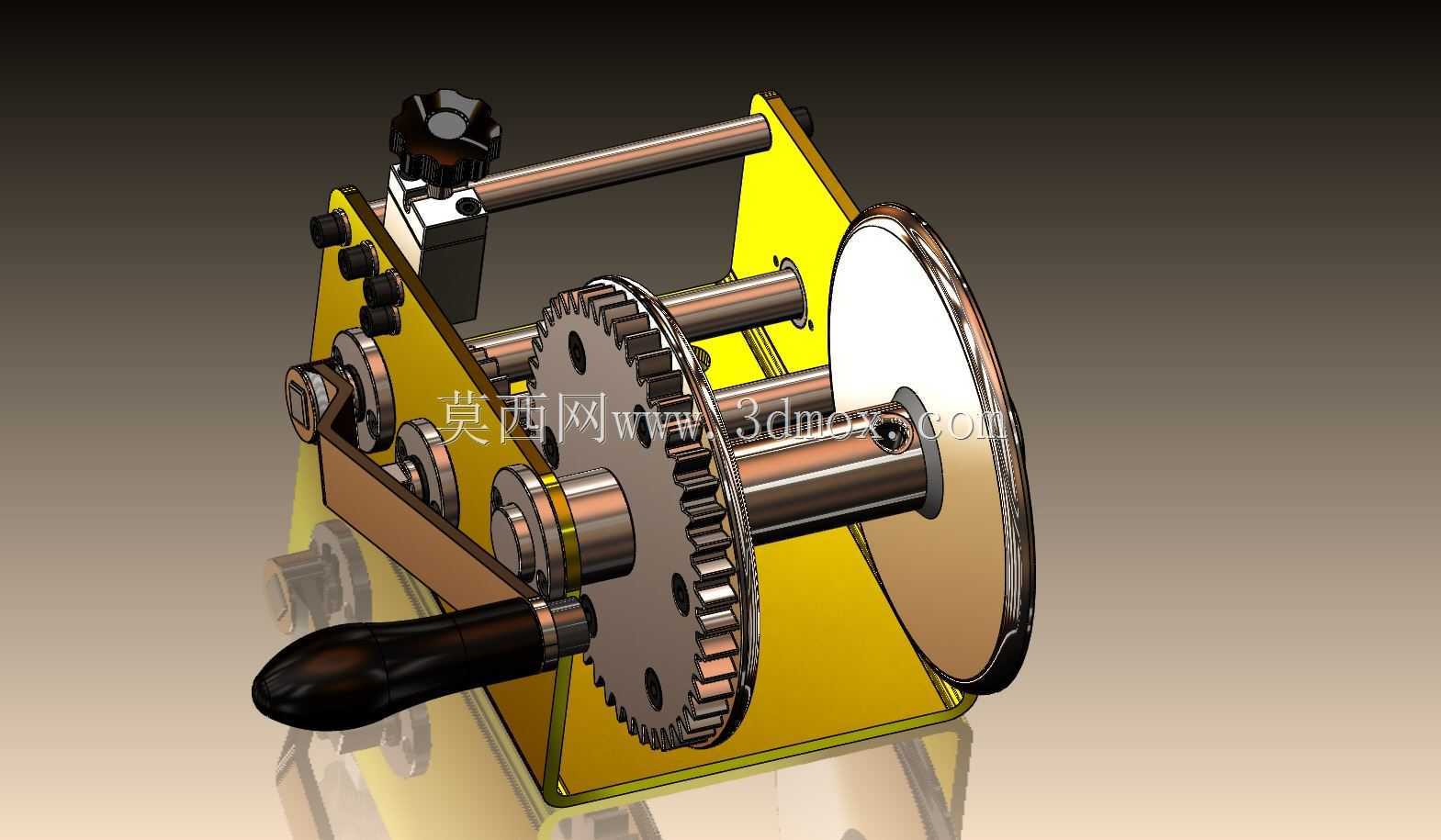

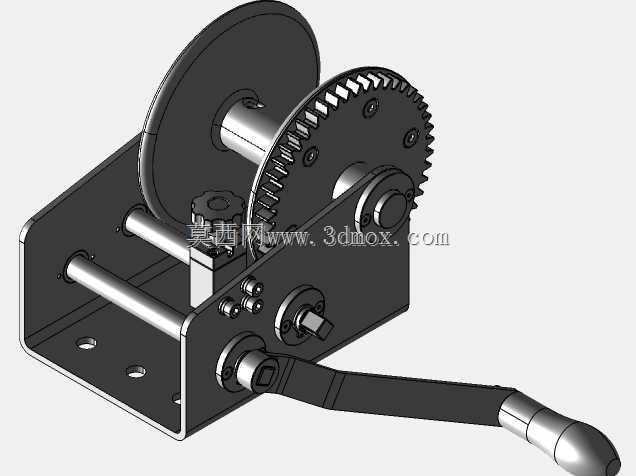

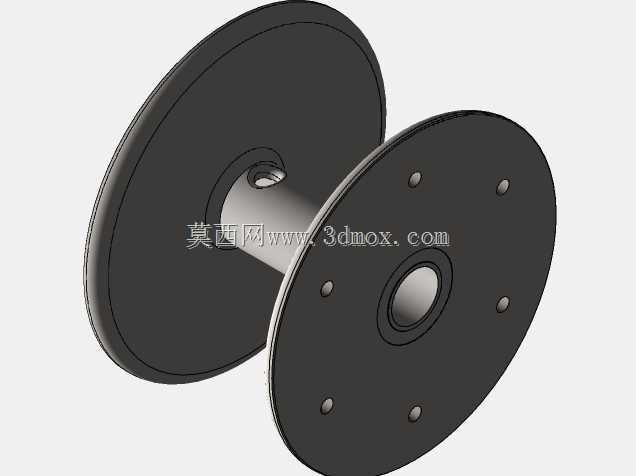

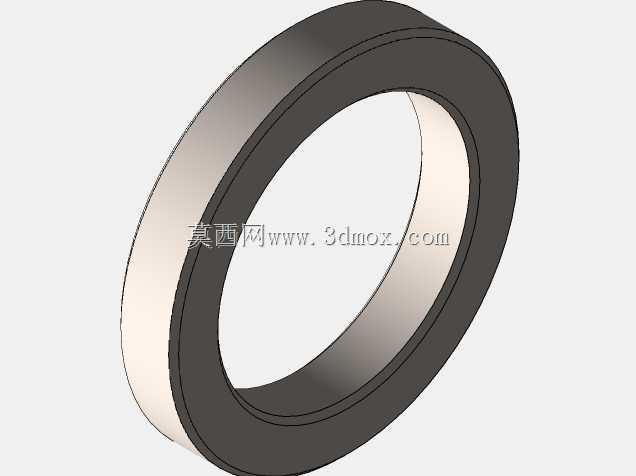

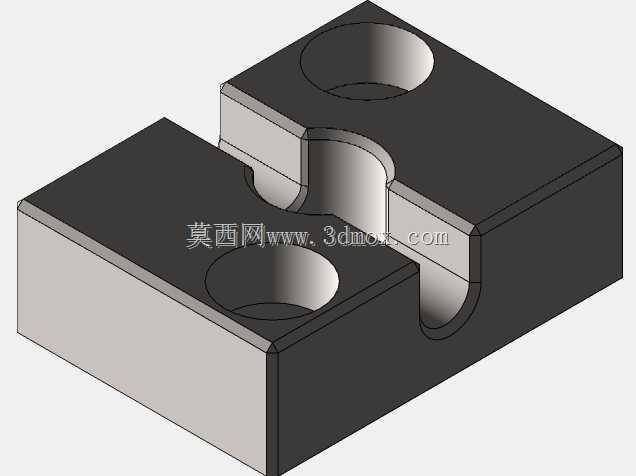

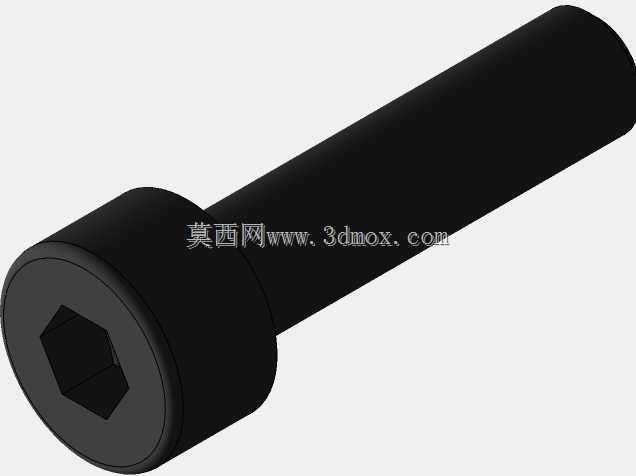

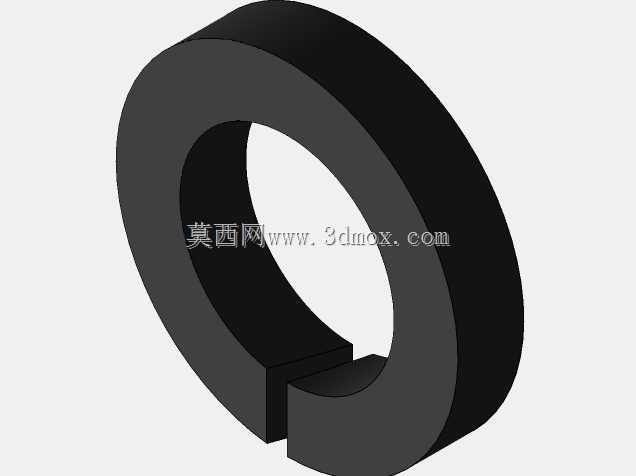

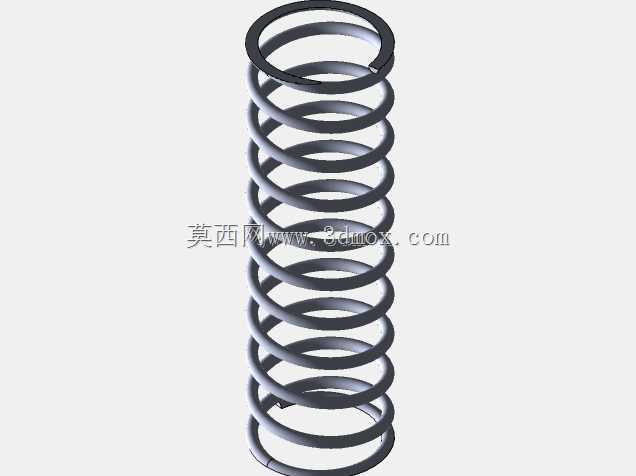

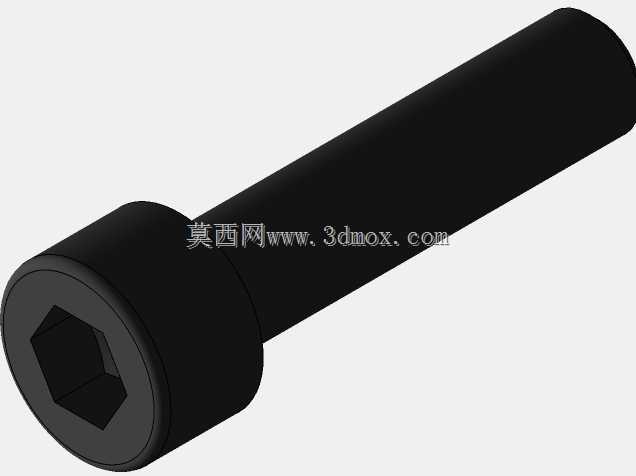

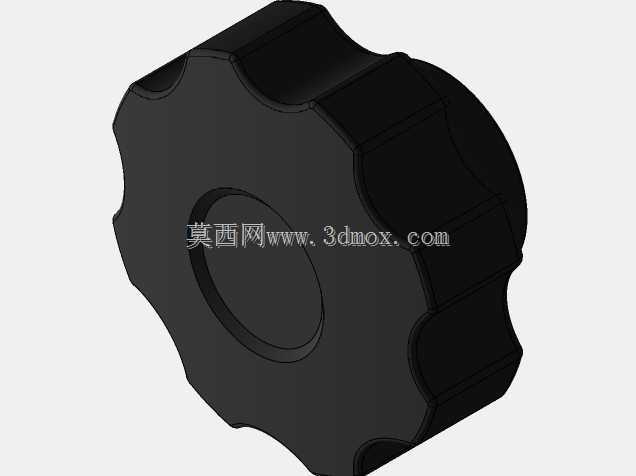

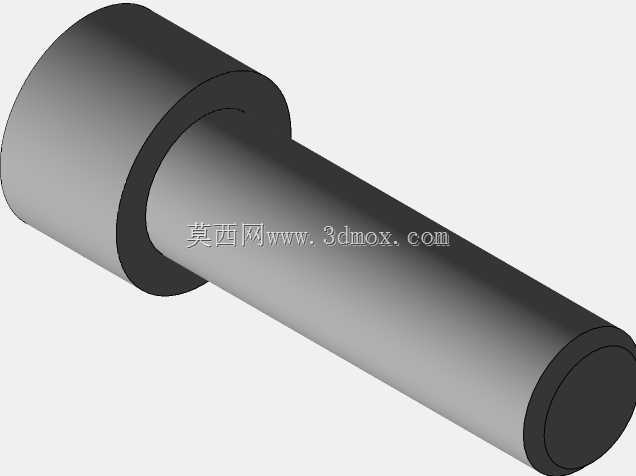

这款手摇式牵引绞车主要面向小型起重、短途牵引类作业场景，常应用于户外小型设备移位、轻型货物装卸固定、私家车辆脱困辅助、小型船舶岸基固定牵引、仓储轻型物料高位调运等场景，无需外接动力源即可完成作业，适配无供电条件的野外、临时作业点位使用。设备核心用途是通过人力输入转动扭矩，经内部齿轮组放大扭矩后，带动卷筒收卷承载钢索，实现对重物的牵引、起吊与位置固定，相比纯人力拖拽可大幅降低作业强度，同时自带的自锁结构可在摇臂停止施力时自动锁止传动链路，避免重物下坠、钢索回滑引发的安全风险。从功能特性来看，该绞车采用二级齿轮传动结构，大传动比设计可将人手施加在摇臂上的较小扭矩放大数倍，满足数百公斤级载荷的牵引需求；侧部设置的锁止拨块可切换工作与锁止状态，作业时拨块脱离棘轮齿槽允许传动链路正常运转，停止施力时拨块卡入棘轮齿槽，直接锁止从动齿轮的反向转动，无需额外加装止逆部件即可实现载荷悬停；摇臂采用加长力臂设计，握持端包覆防滑胶套，长时间施力作业也可降低手部负荷，卷筒侧边设置挡边结构，可避免钢索收卷过程中脱出卷筒引发卡滞。设计过程中优先考虑了手动作业的操作便利性与结构可靠性，整体采用开式侧板支撑结构，两侧金属板作为所有传动部件的安装基体，齿轮轴、卷筒轴均通过衬套与侧板连接，既降低了转动摩擦阻力，也便于后期拆解维护；所有传动齿轮均布置在侧板内侧，避免作业过程中异物卡入齿隙影响传动顺畅性，锁止机构直接集成在侧板外侧，操作时无需探入设备内部即可完成状态切换。安装边界方面，设备底部设置带安装孔的一体式固定支脚，可通过螺栓直接固定在作业平台、设备机架或者车载安装位上，安装时需保证卷筒出线方向与载荷牵引方向处于同一平面，避免钢索偏磨侧板；整体结构紧凑，横向安装尺寸适配多数小型作业场景的安装空间，摇臂转动范围内无突出干涉结构，安装时预留出摇臂整周转动的操作空间即可正常使用，无需额外预留过大的设备周边间隙。
