剖视结构欧标两芯电源插头设计

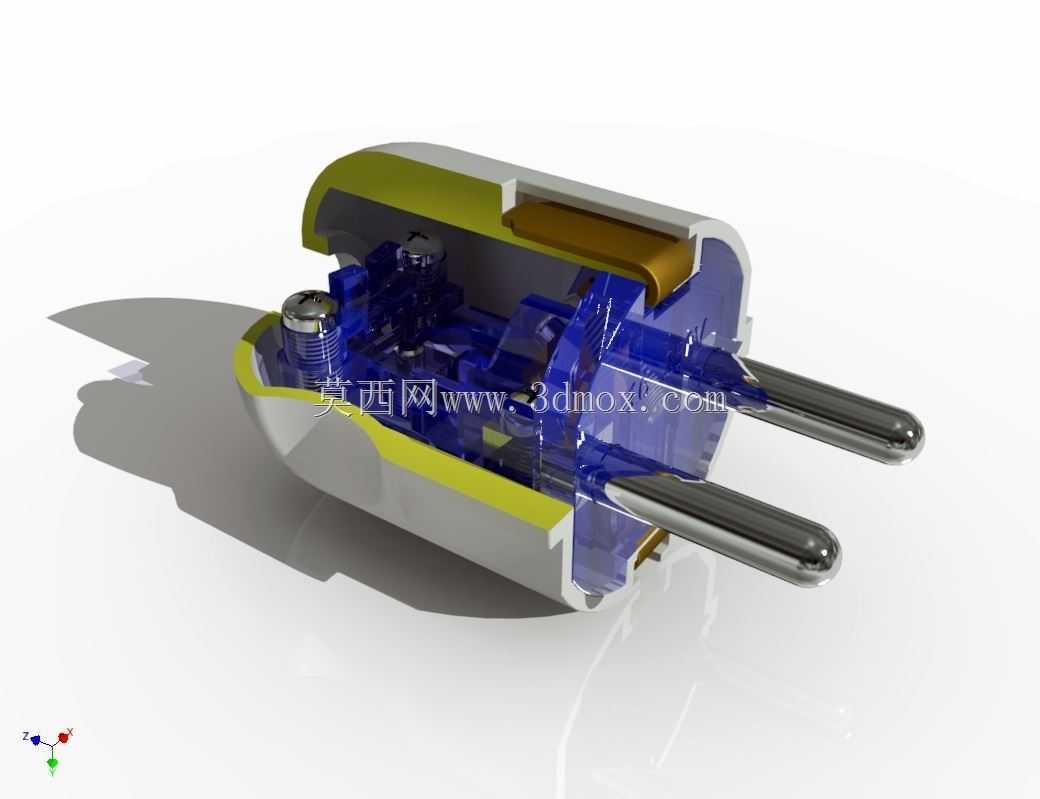

这款两芯电源插头是民用及轻工业低压供电场景的核心接插部件，主要适配250V电压等级的单相交流供电回路，广泛应用于小家电、办公电子设备、便携式电动工具等产品的市电接入环节，承担着将终端用电设备与墙面取电插座稳定连通的作用，是日常用电场景中普及率极高的基础电工连接部件。从结构设计来看，该模型采用半剖视的呈现方式，完整还原了插头内部的组件排布逻辑：外部壳体采用耐冲击绝缘工程材质，上下壳体通过卡扣结构实现紧密扣合，无需额外紧固件即可完成装配，既能够为内部导电组件提供可靠的绝缘防护，避免使用过程中人体接触带电部件引发触电风险，也能抵御日常插拔过程中的外力冲击、轻微磕碰以及常规环境下的潮气侵入，保障长期使用的结构稳定性。内部导电组件采用高导电率金属材质，插脚部分做了圆滑端头处理，能够降低插拔过程中的卡滞感，同时插脚与内部接线端子采用一体化压接结构，减少连接环节的接触电阻，避免大电流通过时出现局部过热的问题；内部还设置了定位筋结构，能够将火线、零线的导电部件精准固定在壳体内腔的对应位置，避免装配错位或者使用过程中受外力拉扯导致的组件移位，杜绝内部短路的安全隐患。在外形与安装边界设计上，这款插头采用圆润过渡的外观造型，没有尖锐棱角，握持插拔时手感贴合，整体尺寸符合常规两芯插头的通用规格，插脚的中心距、伸出长度、直径参数均匹配对应标准插座的适配要求，能够与同规格的墙面插座、插线板实现顺畅插接，不会出现尺寸干涉、插接过松或者无法插入的问题；尾部的出线位置做了防弯折护套结构，能够分散电源线摆动时的应力，避免电源线根部反复弯折出现线芯断裂、外皮破损的问题，大幅提升产品的实际使用寿命。设计过程中充分考虑了民用产品的安全规范要求，内部带电部件之间预留了足够的电气间隙，绝缘壳体的厚度满足耐压测试的相关要求，既兼顾了生产装配的便捷性，能够有效降低组装环节的人工成本，也充分考虑了日常使用中的各类安全风险，从结构层面规避常见的用电安全隐患，完全适配民用供电场景的使用需求。
