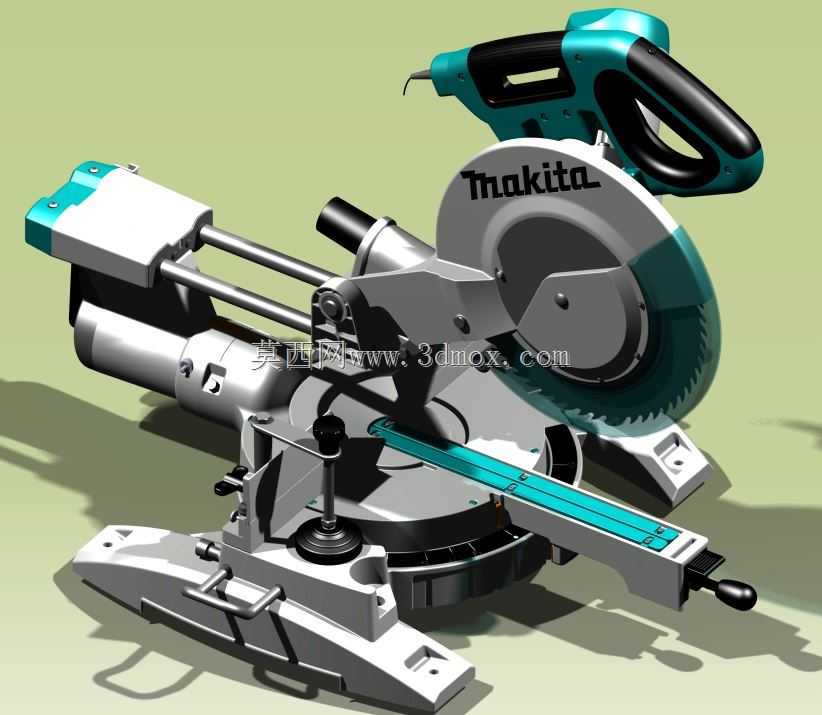

牧田款滑动复合式斜切锯高精度结构设计

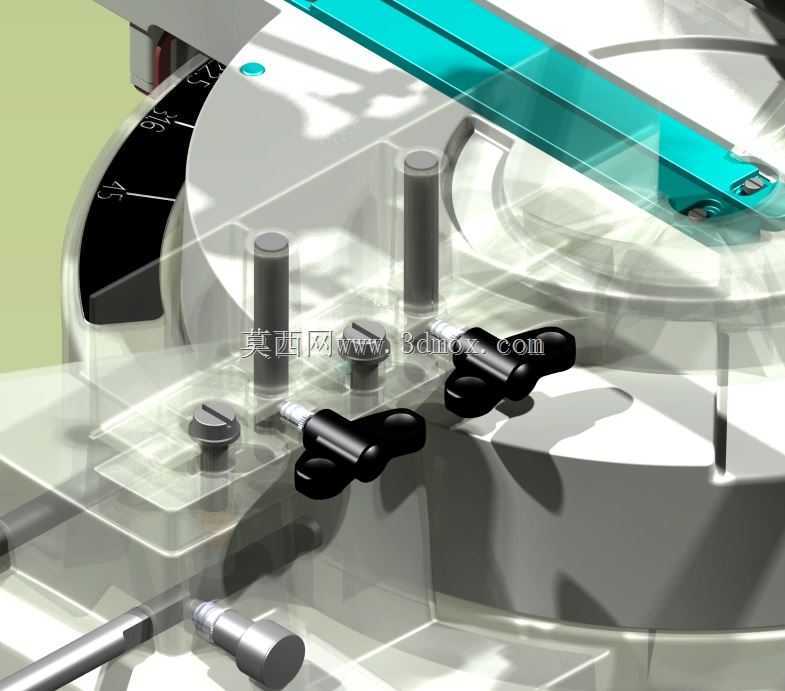

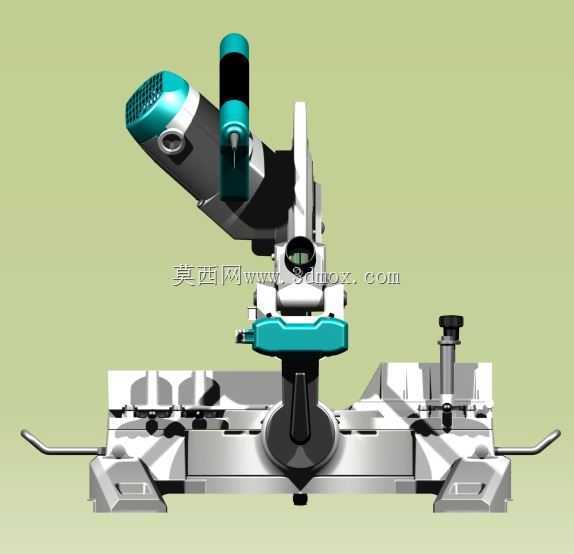

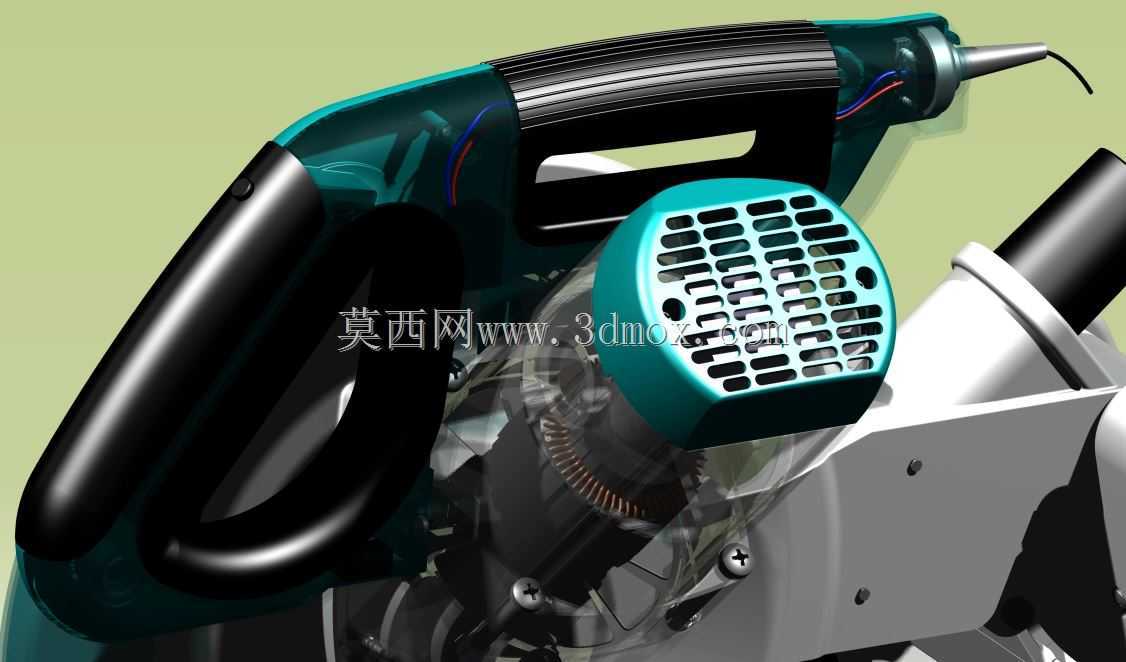

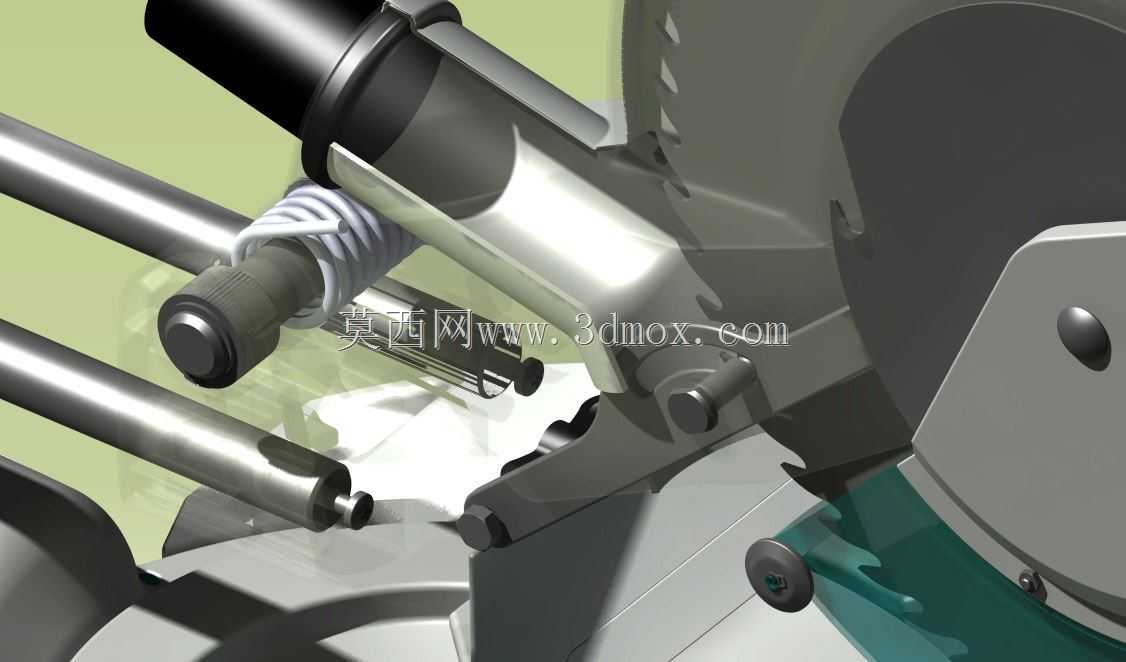

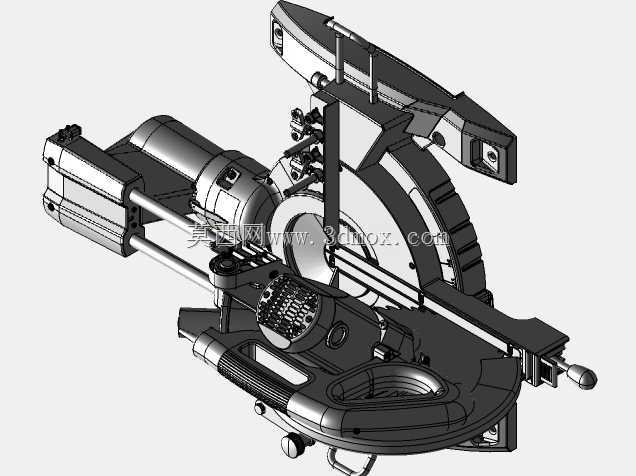

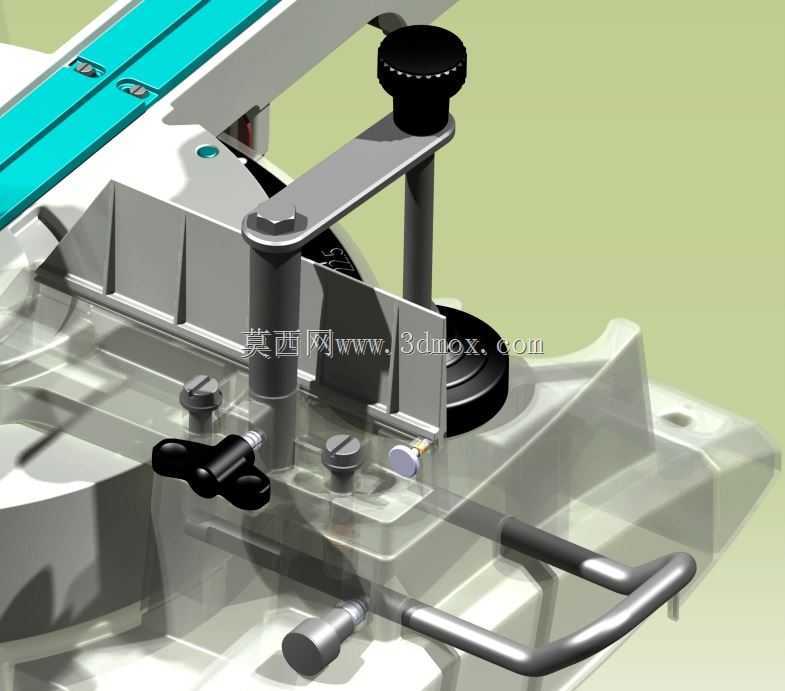

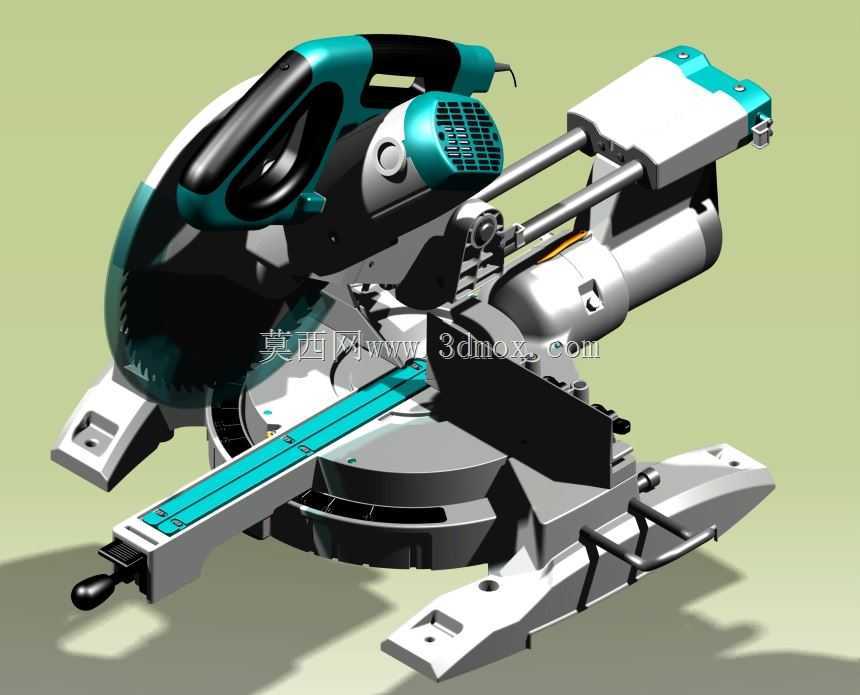

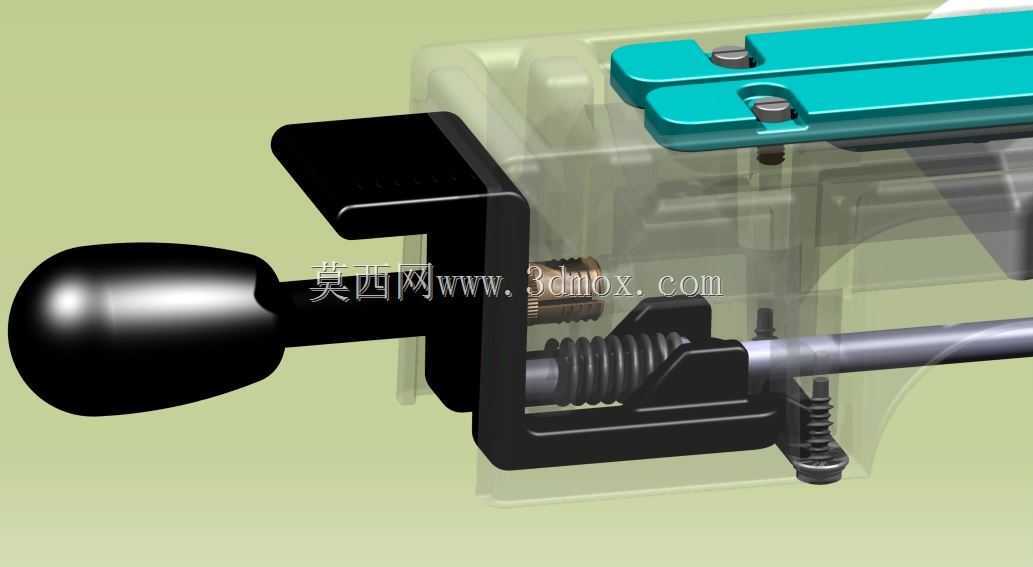

斜切锯作为现场加工作业中高频使用的电动锯切设备，广泛覆盖家装木作施工、铝合金门窗加工、现场型材裁切、装饰工程作业、小型五金件加工等多个场景，能够替代传统手工锯切与固定式台锯的部分作业功能，适配作业面有限的现场施工环境，也可在固定加工作坊中完成批量型材的定角裁切工作。这款滑动复合式斜切锯在功能设计上兼顾了多角度裁切与大宽度型材加工需求，区别于普通固定摆臂斜切锯的裁切宽度限制，双滑动导杆结构可以让锯头沿着导轨方向前后平移，在不增大设备底座占地面积的前提下，大幅提升可裁切型材的最大宽度，能够满足宽幅木线条、厚壁铝合金型材、大尺寸PVC装饰条等材料的一刀切加工需求，无需多次翻面调整裁切位置，有效降低拼接裁切带来的角度误差与端面不齐问题。设备的角度调节系统分为底座转盘角度调节与锯头倾斜角度调节两部分，底座转盘可在左右45度范围内实现精准定角锁止，配合清晰的角度刻度标识，能够快速完成常见的90度直切、45度斜拼、任意定角裁切的角度设定，锁止机构采用按压式快速锁止搭配微调旋钮，既可以快速切换常用裁切角度，也能针对特殊角度需求进行细微调整，保证裁切角度的精度满足木作拼缝、门窗45度组角的高精度要求；锯头侧摆结构支持单向45度倾斜裁切，可实现复合斜角加工，能够适配装修中顶角线、踢脚线的多角度拼合裁切需求，无需额外制作辅助工装即可完成复杂角度的型材加工。设备的底座设计兼顾了作业稳定性与型材支撑需求，宽大的压铸铝底座通过底部的橡胶减震垫与作业台面接触，能够有效吸收锯切过程中产生的震动，避免锯切过程中设备移位影响裁切精度；底座两侧延伸的可伸缩型材支撑挡边，能够在裁切长尺寸型材时提供稳定的侧向支撑，防止长料下垂导致的裁切端面倾斜，配合底座上的可调式型材压料夹具，可以将待加工型材牢牢固定在靠山上，避免手持送料带来的安全风险与裁切偏移。锯头部分的设计充分考虑了作业安全性与操作便利性，带软胶包覆的D型主手柄符合人体工学握持角度，长时间作业不易产生手部疲劳，手柄处集成的扳机开关带有安全锁止按钮，必须按压解锁后才能触发锯片运转，避免误触带来的安全隐患；锯片护罩采用自动回弹结构，下锯过程中护罩会随锯切深度自动抬升，抬起锯头时护罩自动完全覆盖锯片，最大程度降低作业过程中锯片外露带来的风险，护罩上方预留的集尘口可以外接工业集尘设备，将锯切产生的木屑、金属碎屑及时吸走，改善作业面的工作环境，减少碎屑飞溅对操作人员的影响。整机的结构设计充分考虑了日常维护与易损件更换的便利性，锯片压板采用标准快拆结构，无需专用工具即可快速完成锯片更换，适配不同齿数、不同材质的专用锯片，分别满足木材、铝合金、薄型钢材、塑料型材等不同材质的裁切需求；滑动导杆部位带有防尘密封结构，能够阻挡锯切产生的细小碎屑进入导杆滑轨，避免长期使用后导杆滑动卡顿，保证滑动结构长期使用的顺畅度与精度。设备的安装边界充分适配现场作业的空间需求，整机底座占地面积小，无需额外固定即可在普通工作台面上稳定放置，也可通过底座预留的安装孔位将设备永久固定在专用作业台面上，进一步提升作业稳定性，整机重量控制在单人可搬运的范围内，方便不同作业场景之间的转移携带，适配流动施工的作业需求。
