分道转弯式辊道物料输送设备结构

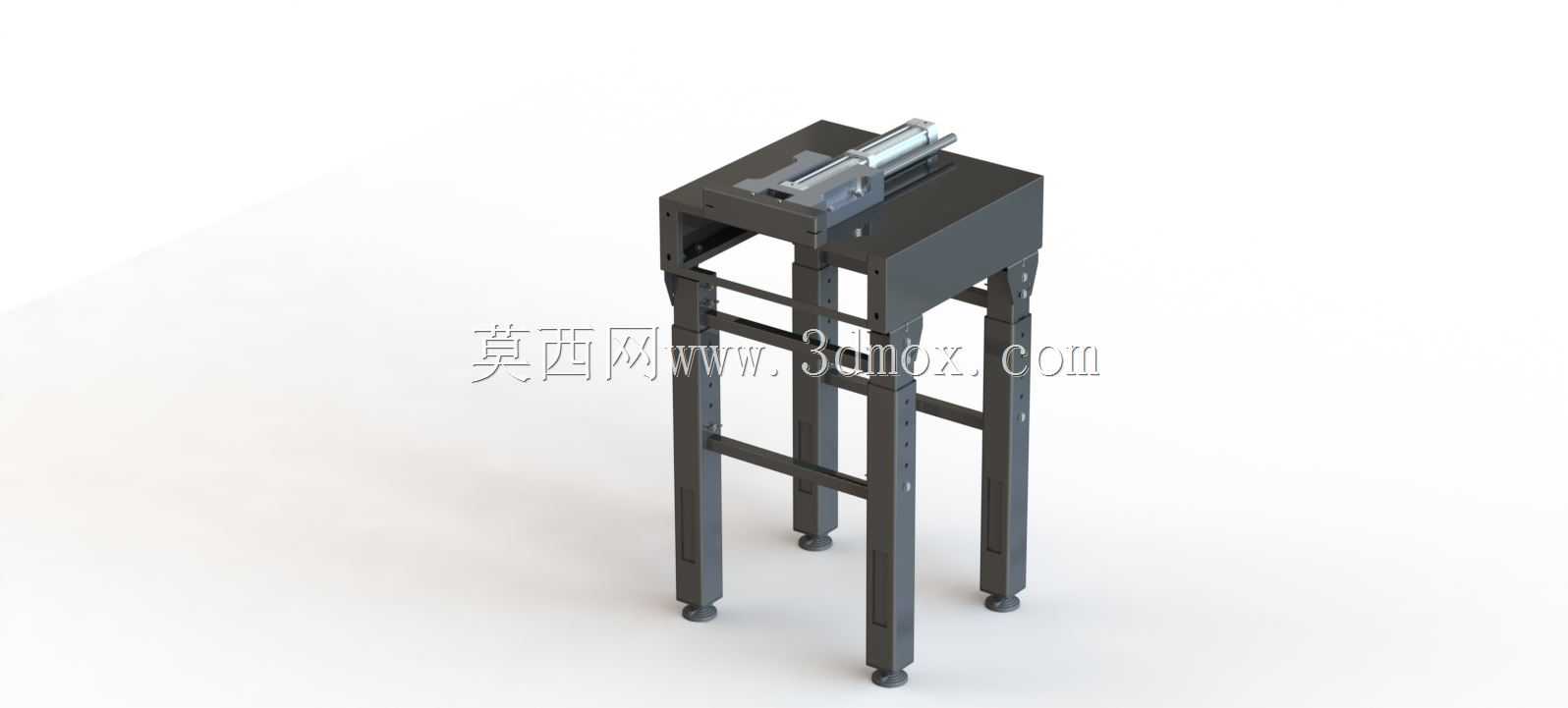

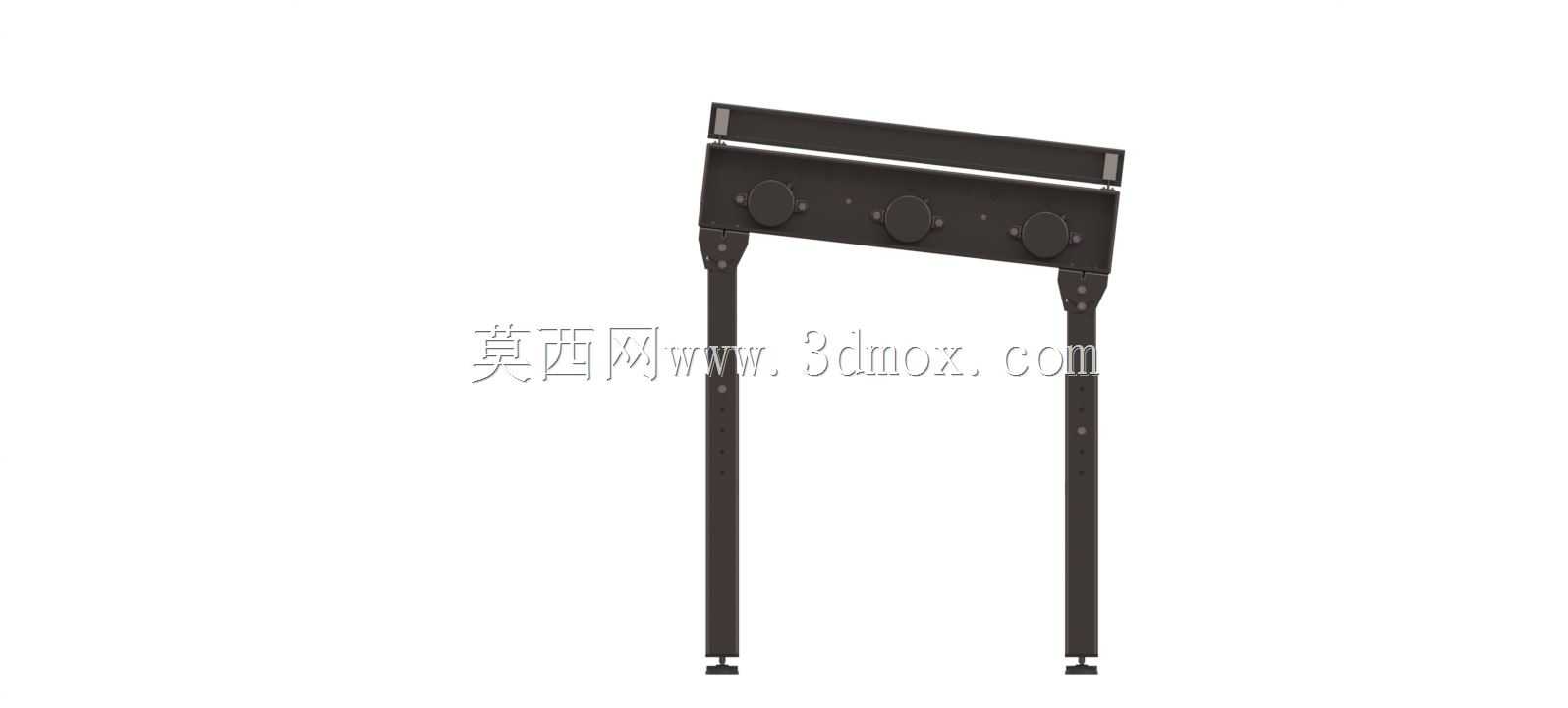

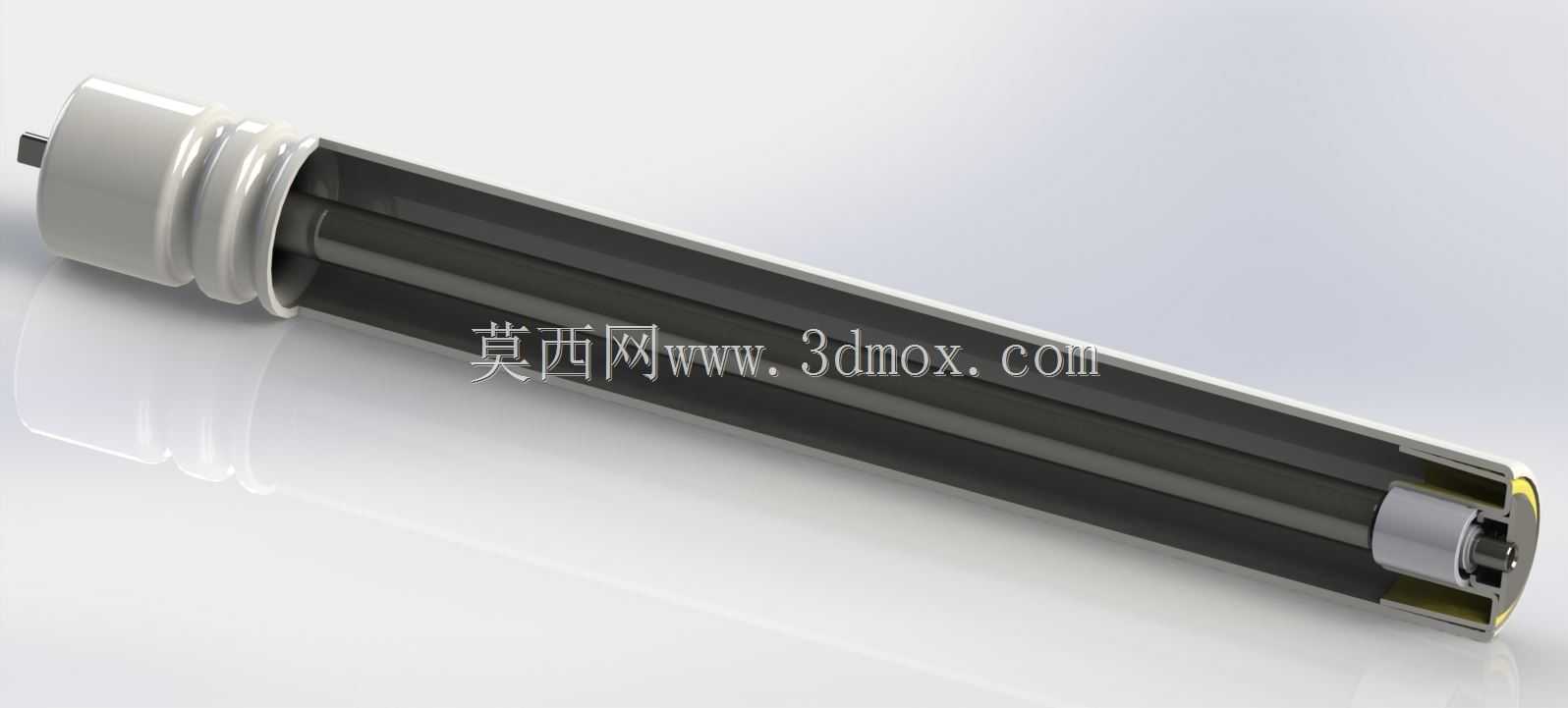

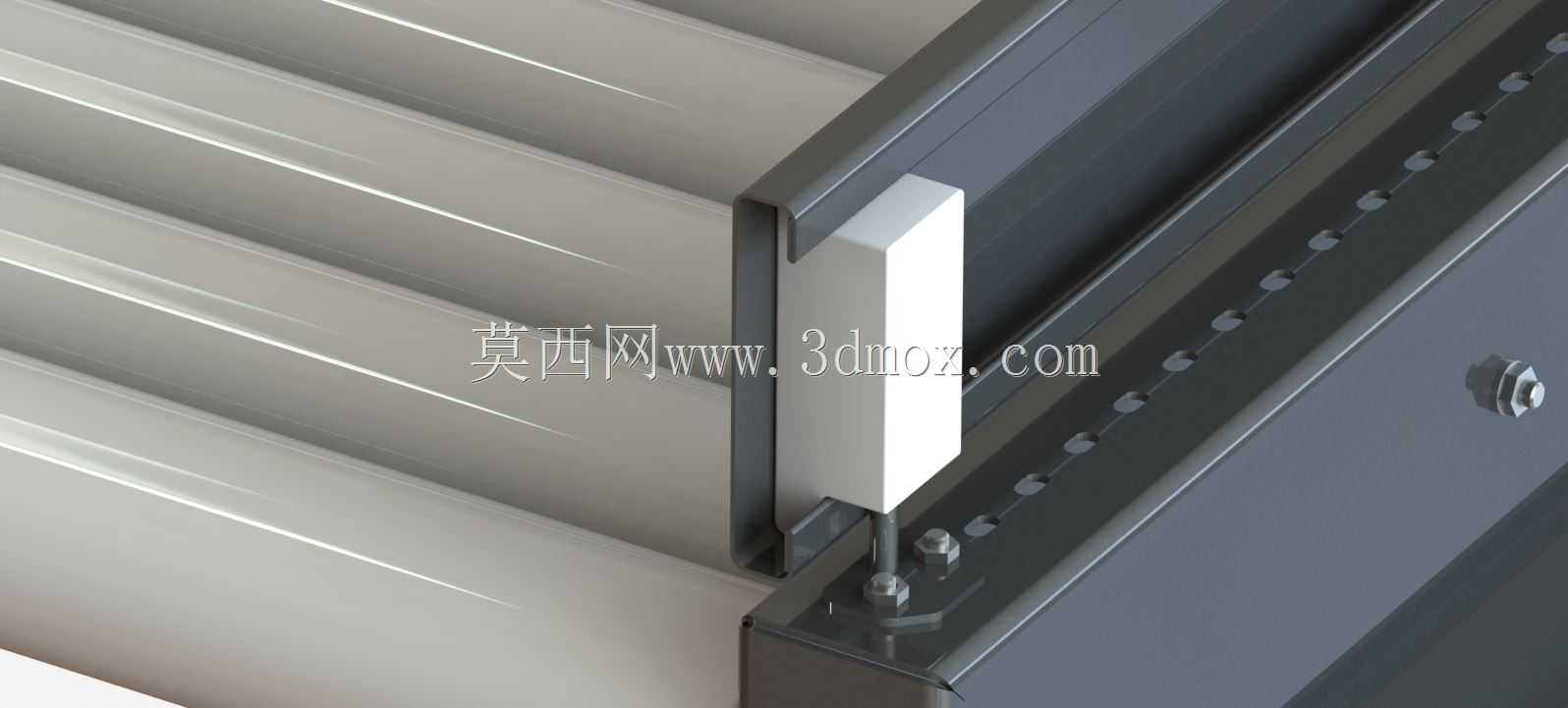

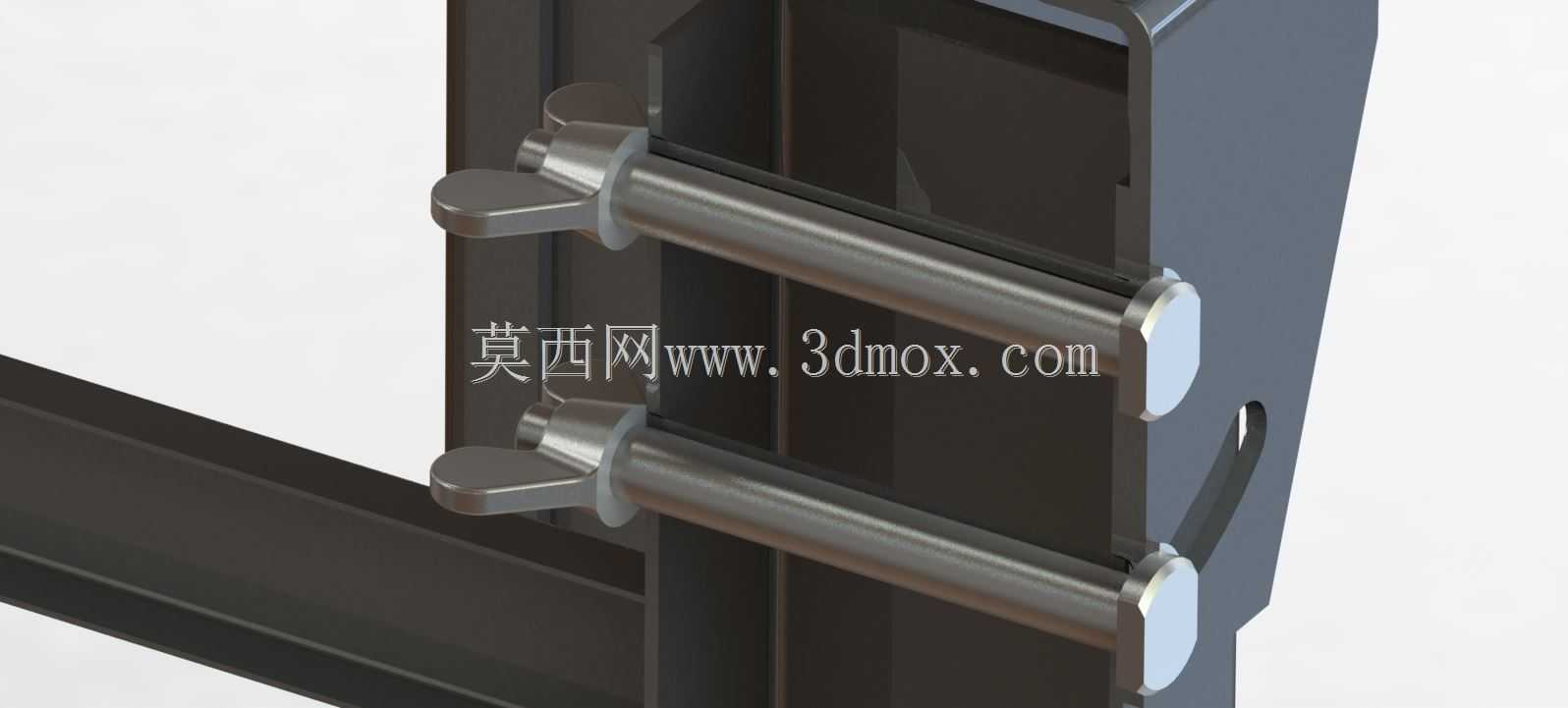

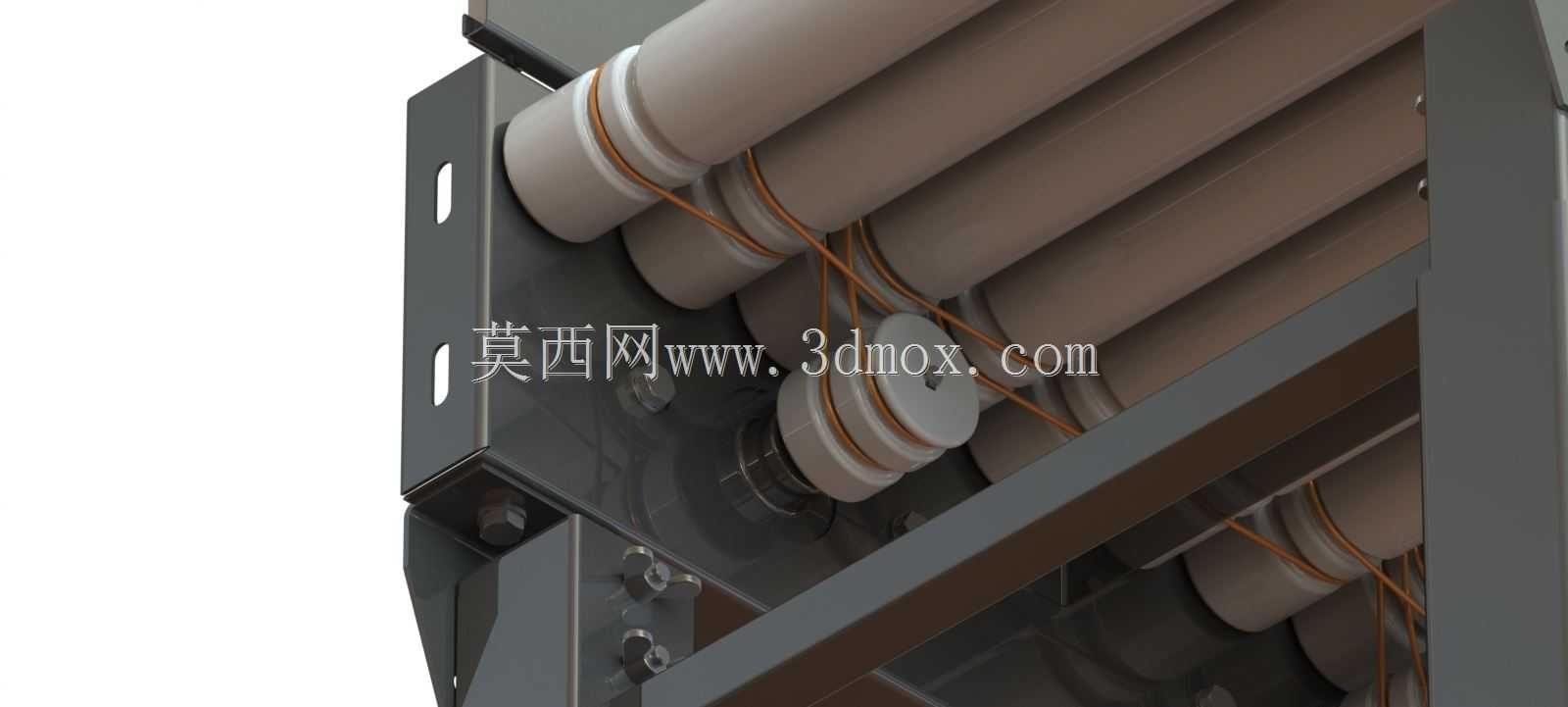

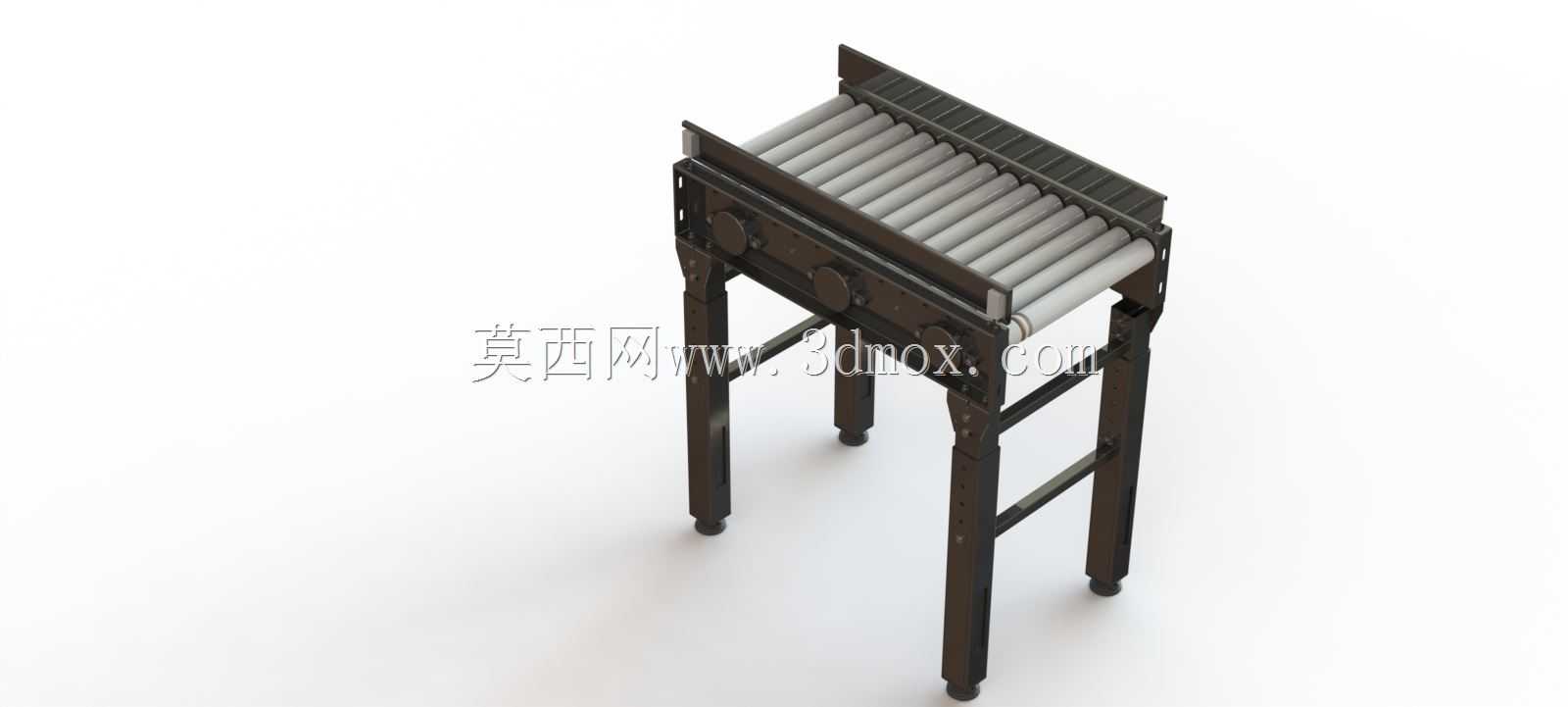

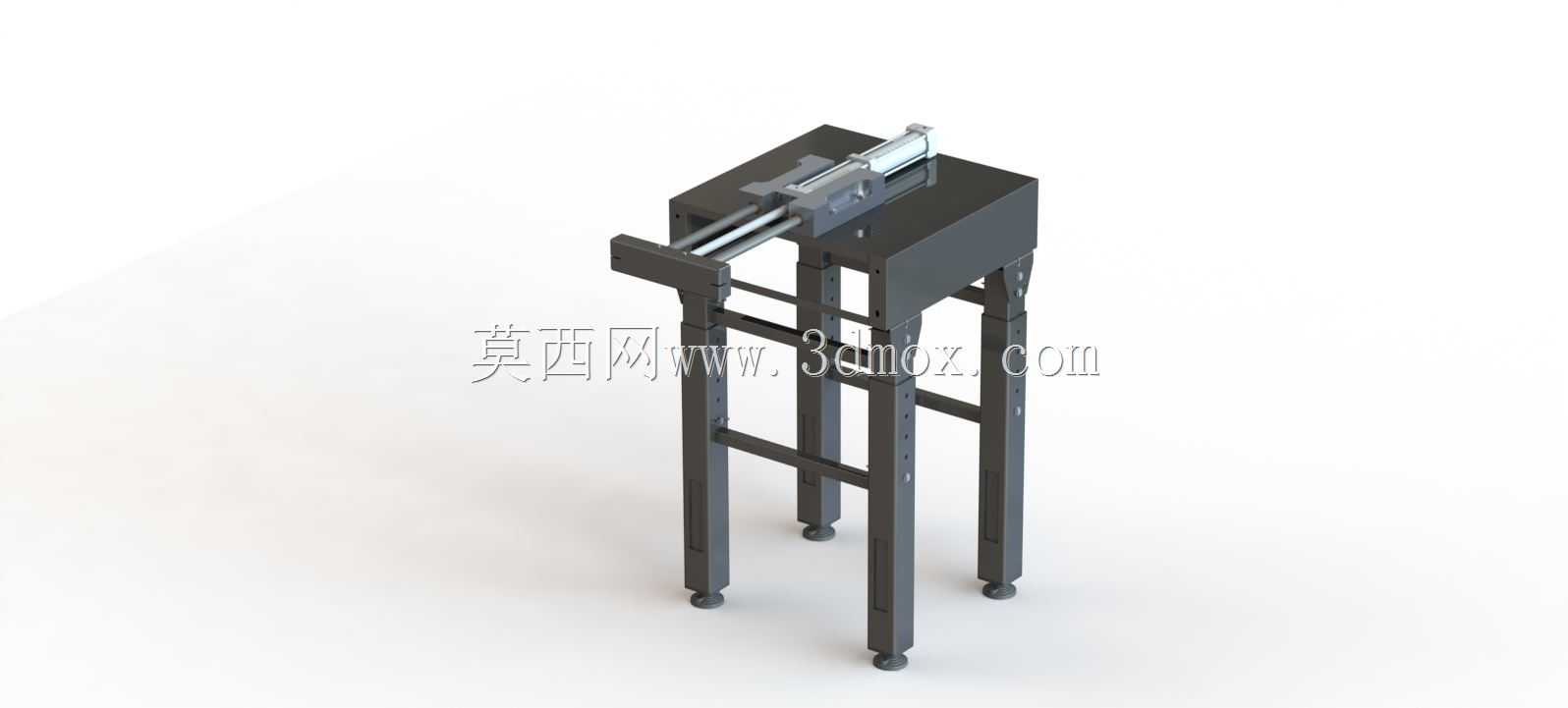

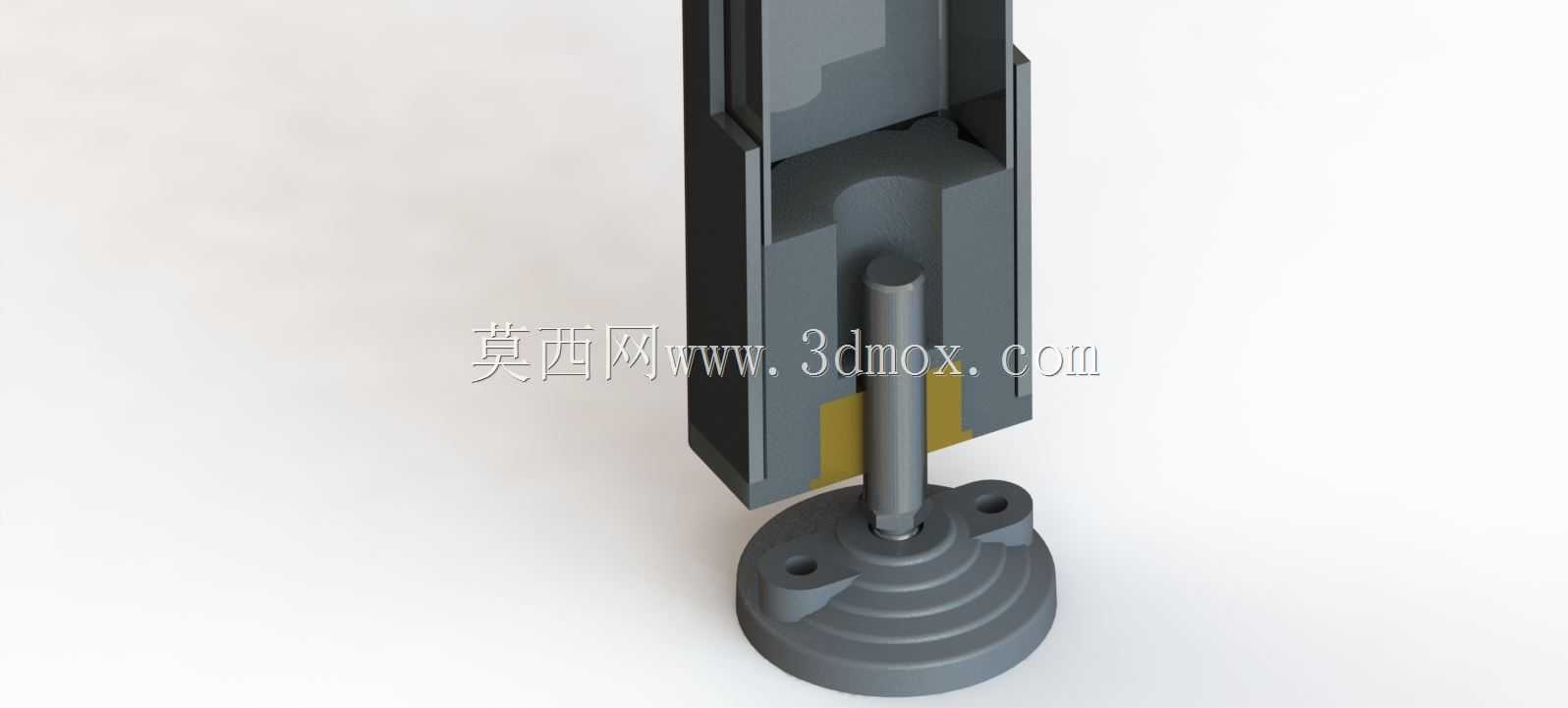

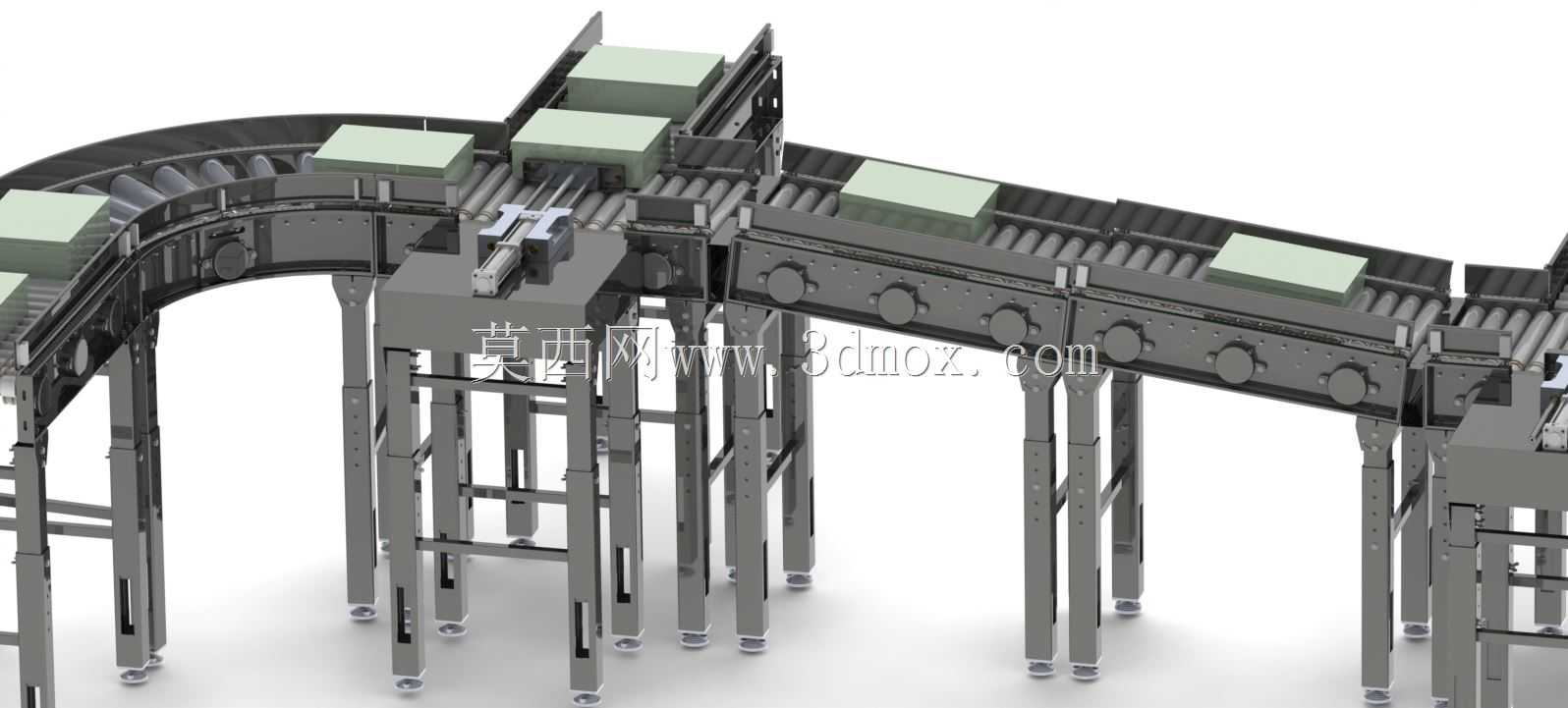

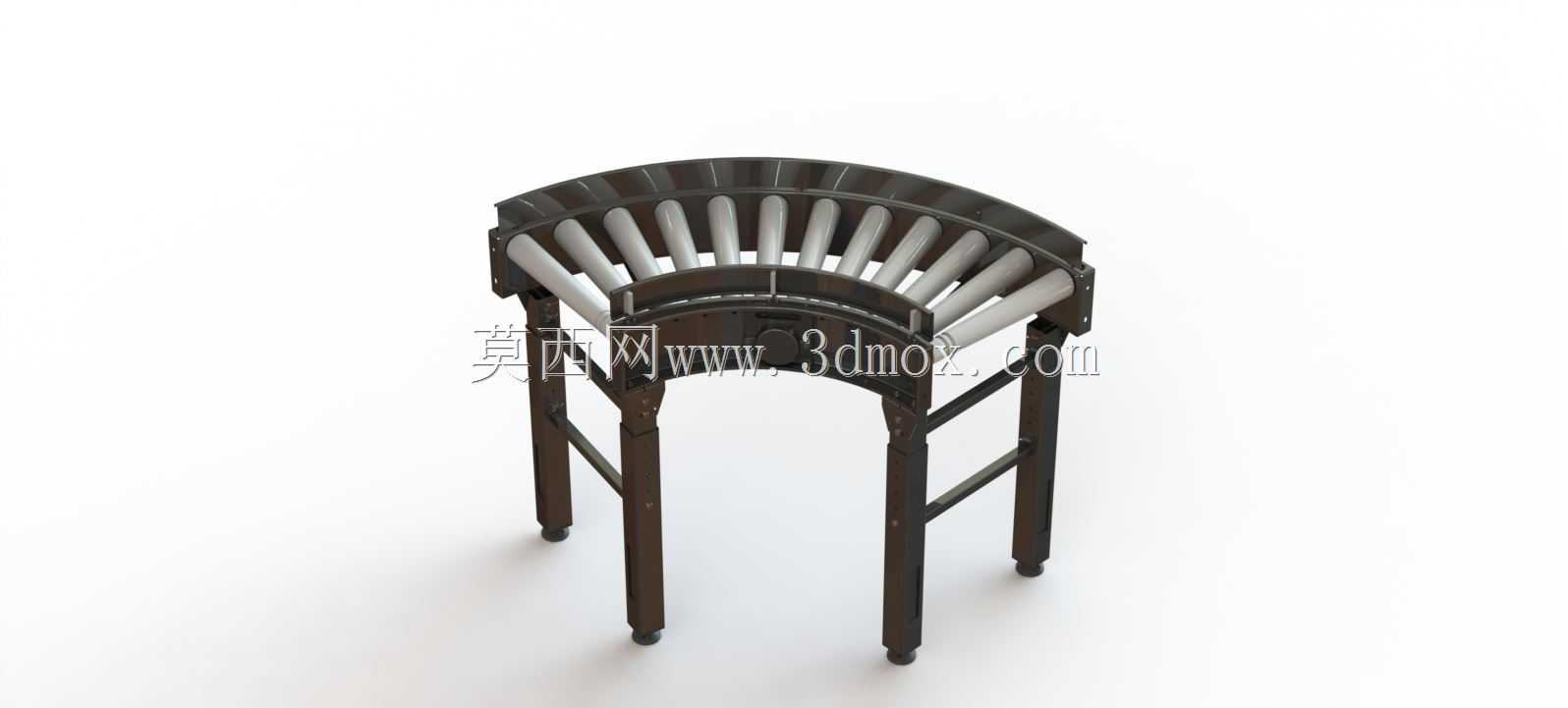

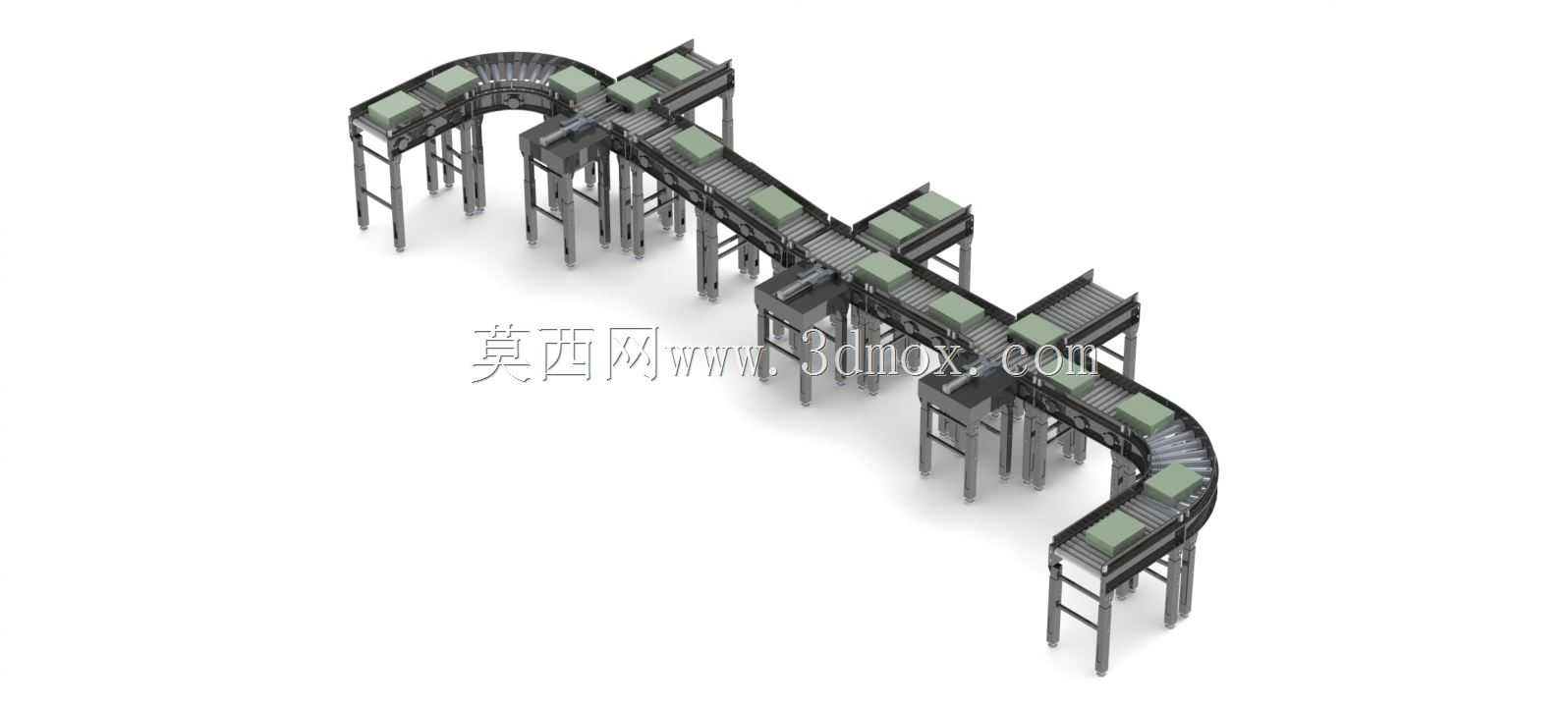

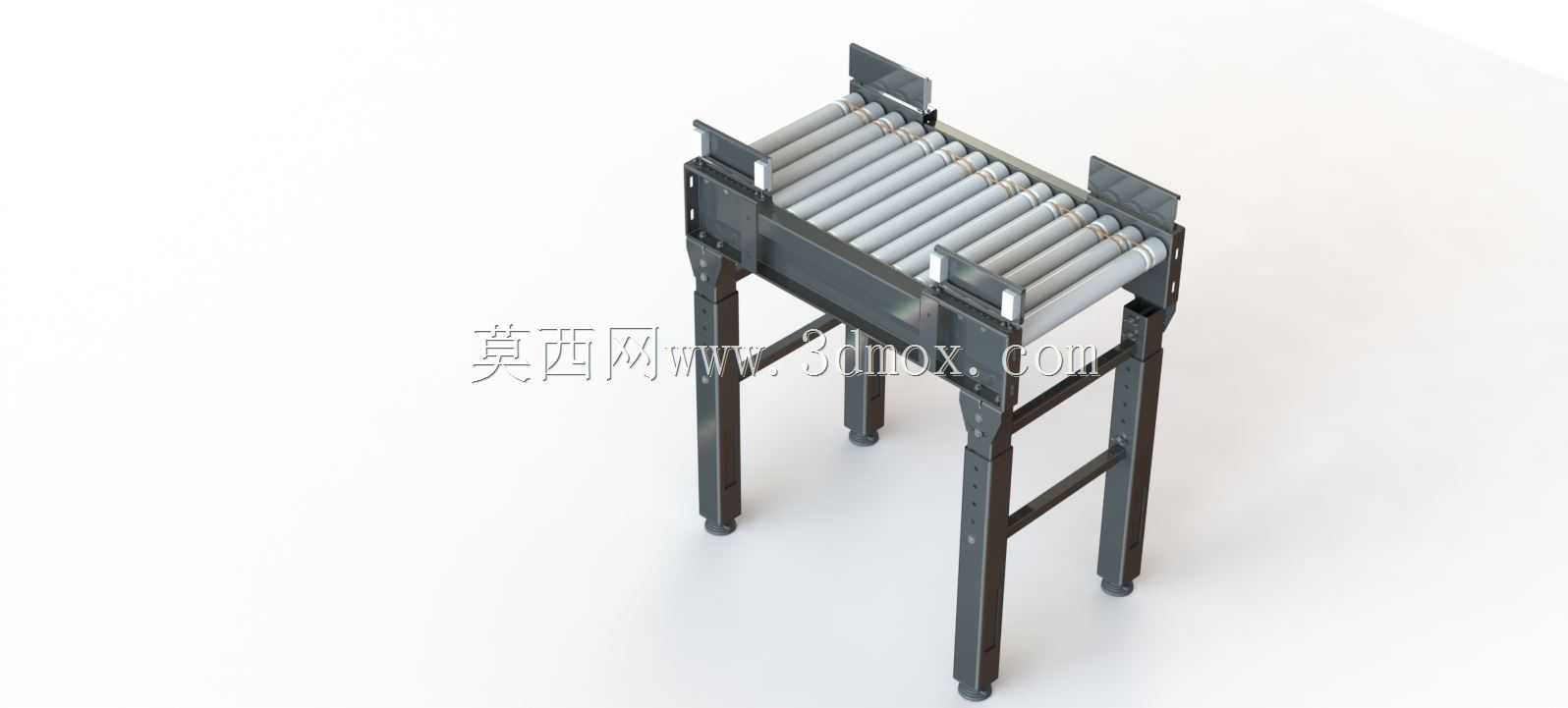

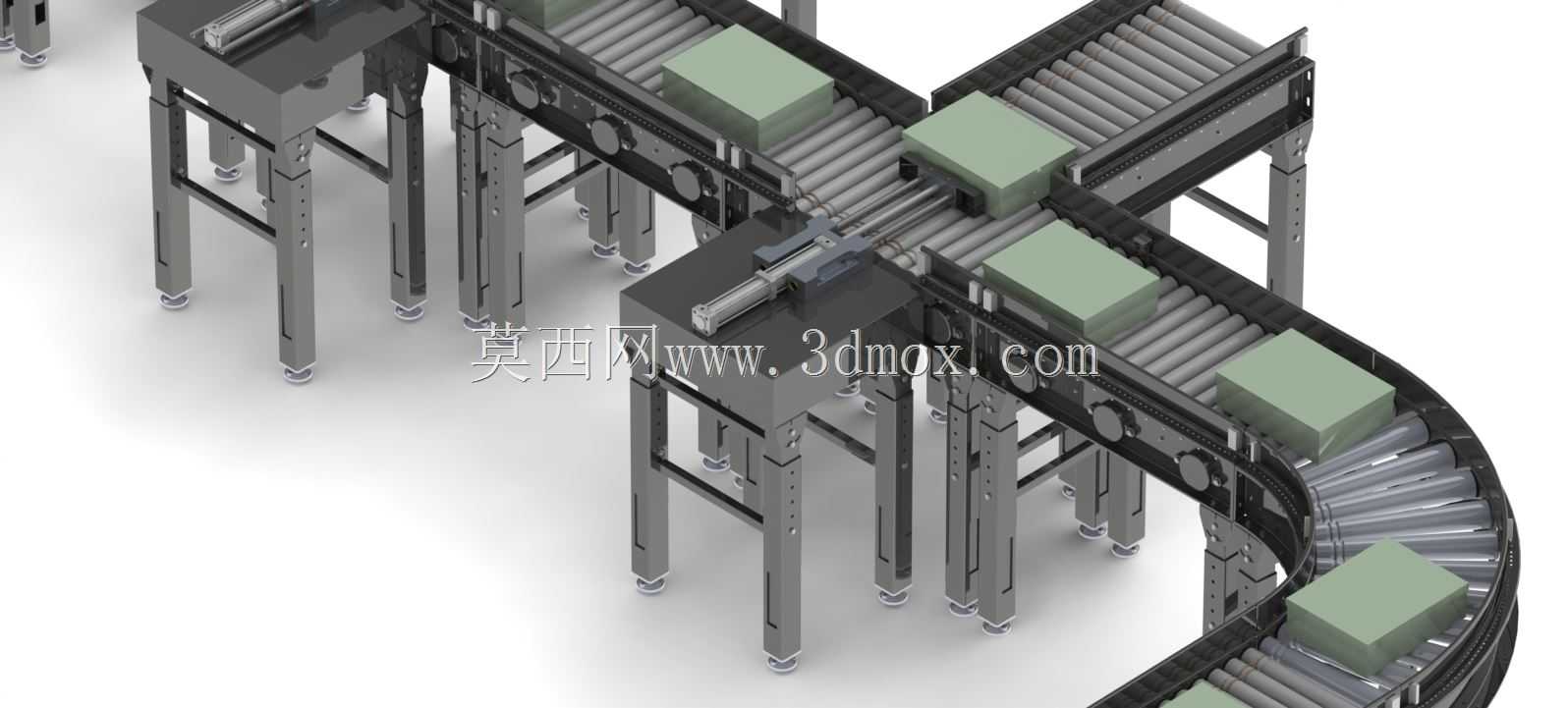

这款辊道输送结构主要面向离散制造生产车间的物料流转场景，可覆盖电子元器件盒装物料、小型加工零部件、包装成品件等多类规整硬质物料的跨工位转运需求，适配生产流水线中直线输送、90度转向分流、多道次分料输送的复杂动线要求，能够替代传统人工周转搬运的作业模式，大幅降低车间内物料转运的人力投入，同时减少人工搬运过程中出现的物料磕碰、掉落损伤问题，保障生产流转环节的物料完整性。设备整体采用模块化的设计思路，将直线输送段、转弯输送段、分道拨料机构作为独立的功能单元进行拆分设计，各单元之间采用统一的安装接口，可根据车间实际的场地布局、产线动线规划灵活拼接组合，无需对整体结构进行大规模改动即可适配不同的输送路径需求，大幅提升了设备的场景适配能力。在功能特性层面，辊道主体采用等间距排布的钢制辊筒作为承载输送面，辊筒表面做光滑耐磨处理，既能够保证物料输送过程中的运行顺畅度，也可长期承受硬质物料的摩擦损耗，降低日常运维的更换频次；转弯段采用锥形辊筒排布设计，可保证物料在转弯过程中内外侧线速度匹配，避免物料在转弯位置出现卡滞、偏移、掉落的问题；分道位置设置有气动拨料机构，可根据上游工位的物料分配信号，将对应物料推送至指定的输送支路，实现物料的自动分流转运，无需人工介入分拣操作。在安装边界与尺寸设计上，设备整体支撑结构采用标准化工业铝型材搭配可调节脚座，可根据现场地面的平整度调整支撑高度，保证整体输送面的水平度，避免物料因台面倾斜出现滑移问题；直线段单节长度可根据场地需求灵活裁切拼接，转弯段的转弯半径适配常规盒装物料的通过尺寸，可保证长宽尺寸在300mm以内、重量不超过20kg的规整物料顺畅通过；设备整体宽度预留足够的安全间隙，安装时与周边生产设备、工位操作台预留不小于100mm的操作维护空间，既能够保证日常运维时的操作便利性，也可避免设备运行过程中与周边设施产生干涉。该结构可直接对接生产线上的加工工位、检测工位、包装工位，实现物料从原料上线到成品下线的全流程自动流转，也可搭配仓储系统实现成品物料的自动入库转运，适配多类制造行业的车间内部物流需求。
