多瓣式液压抓斗作业执行机构设计

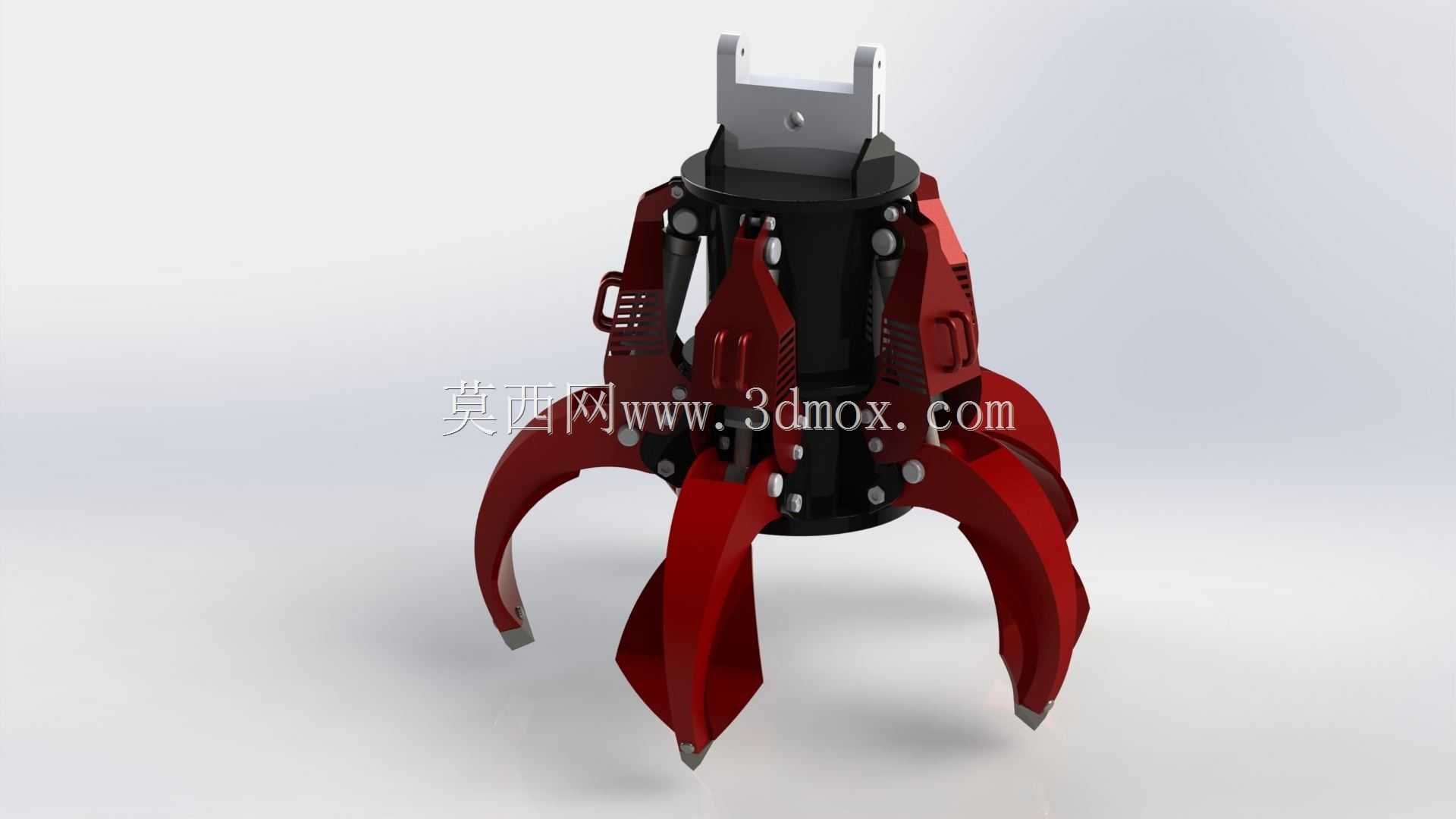

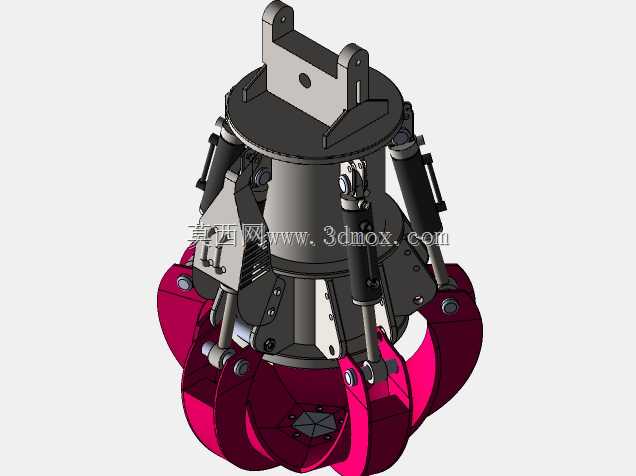

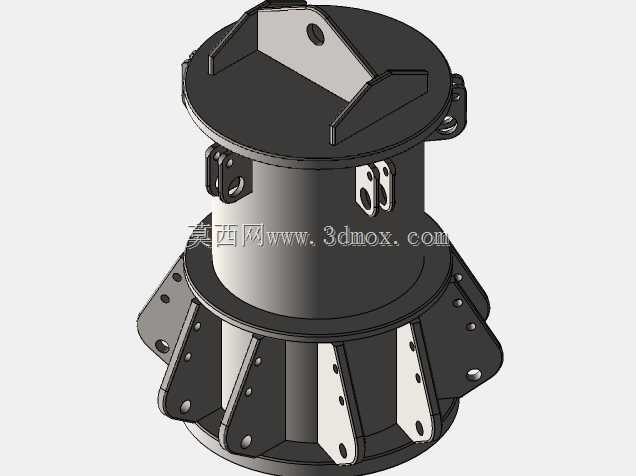

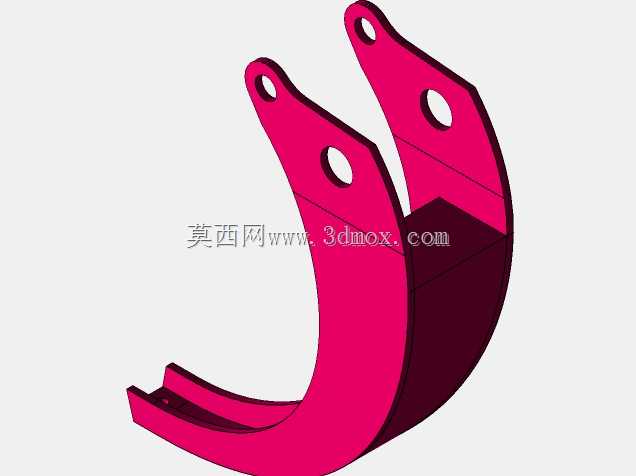

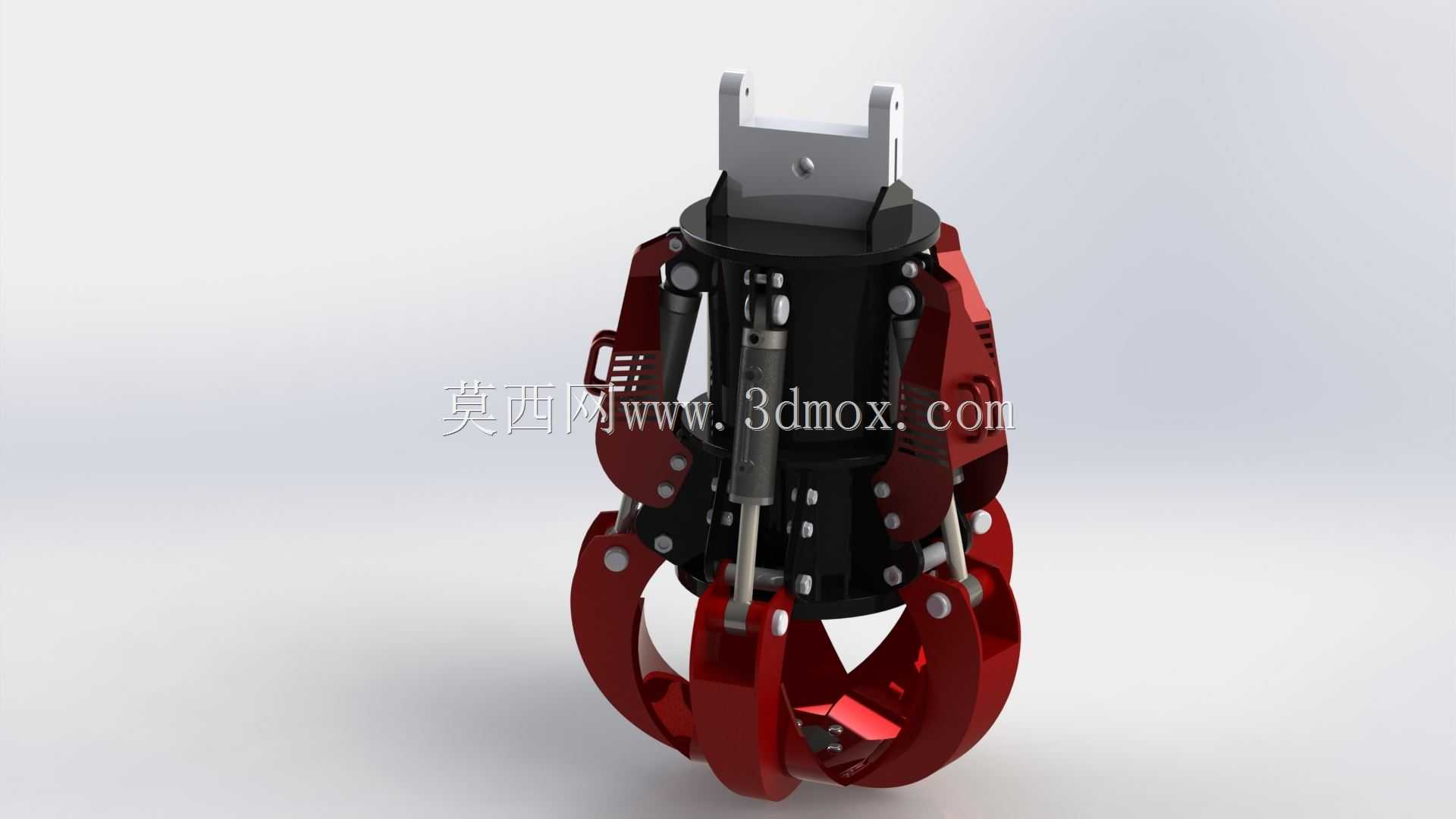

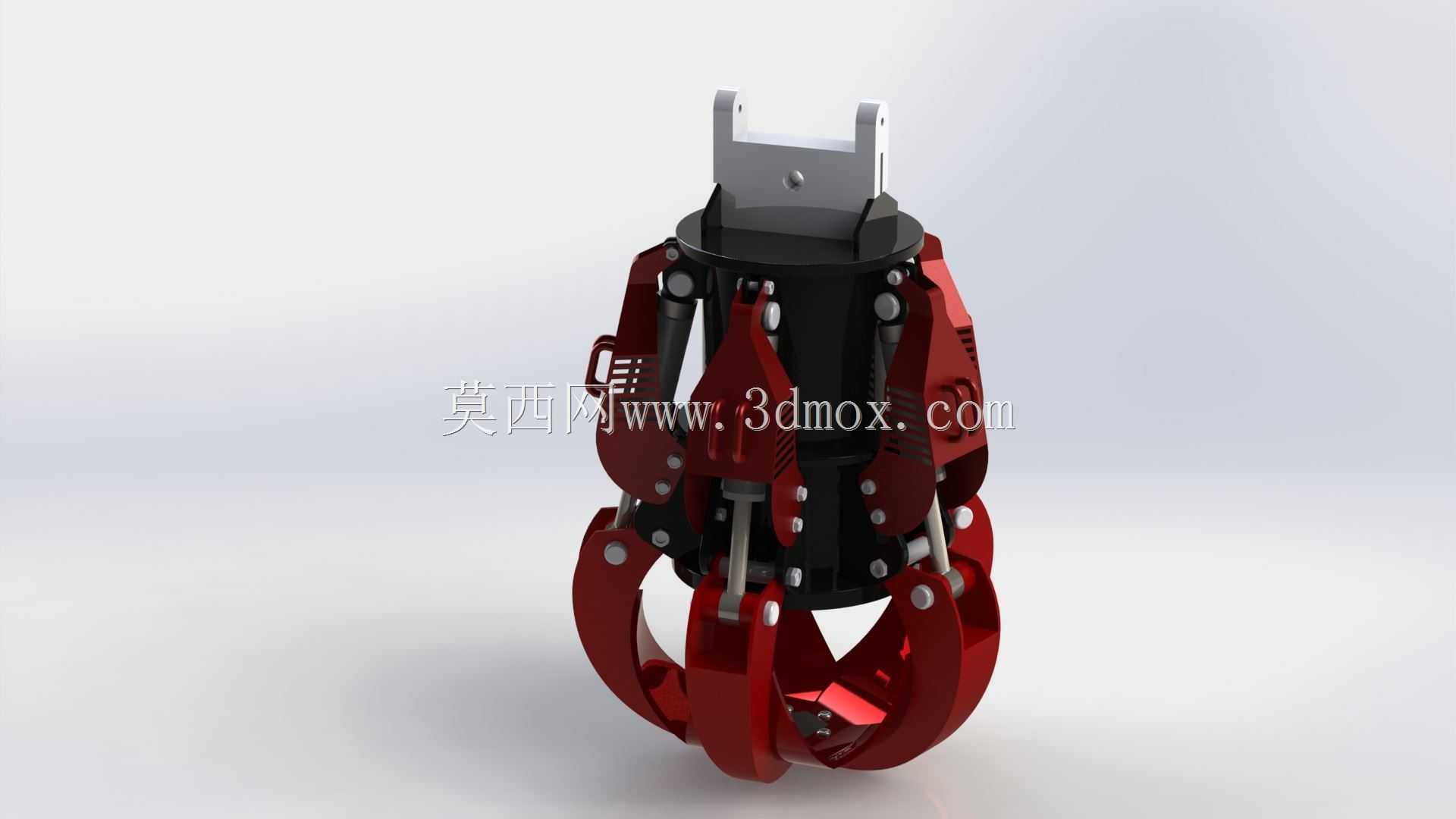

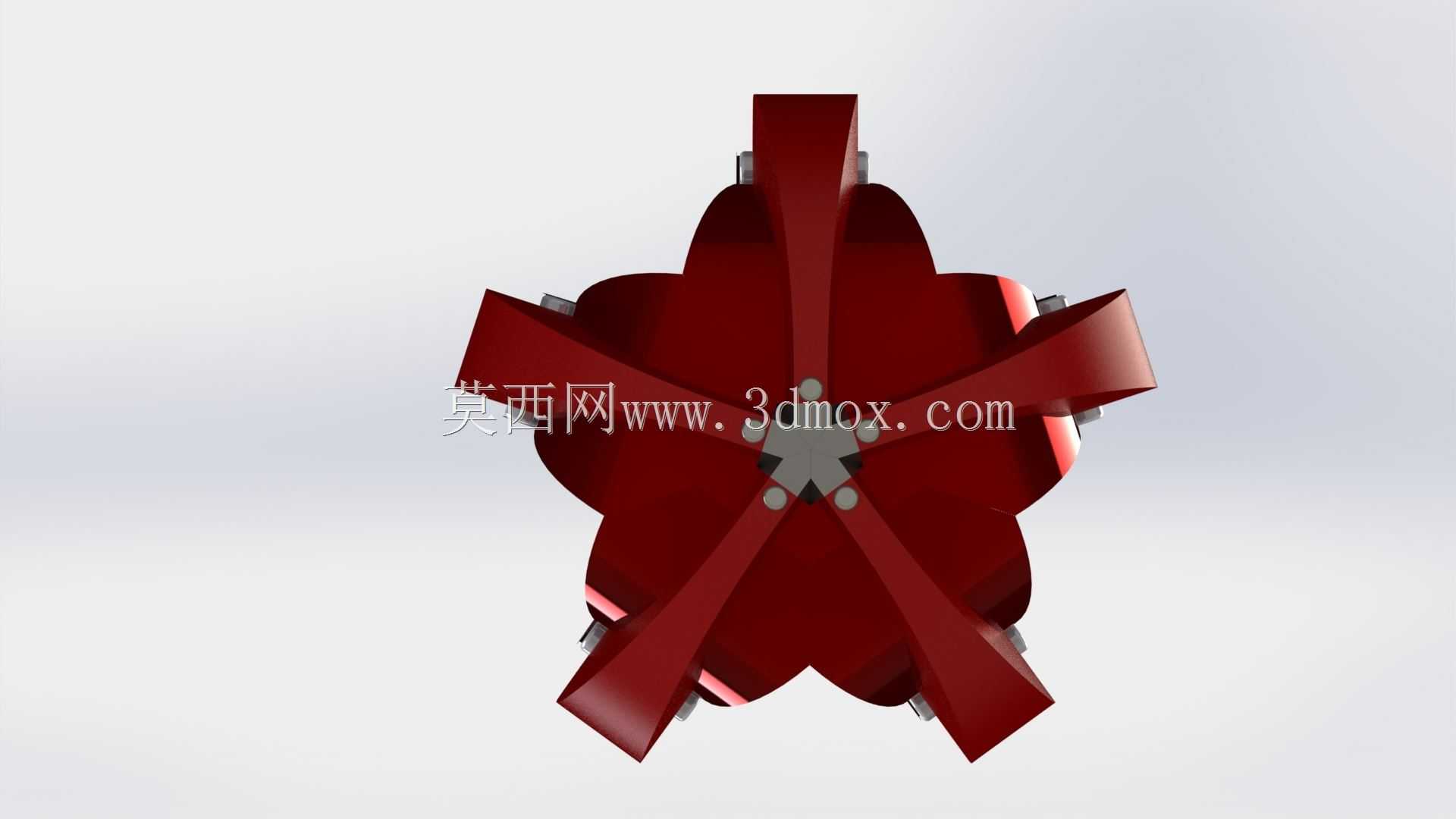

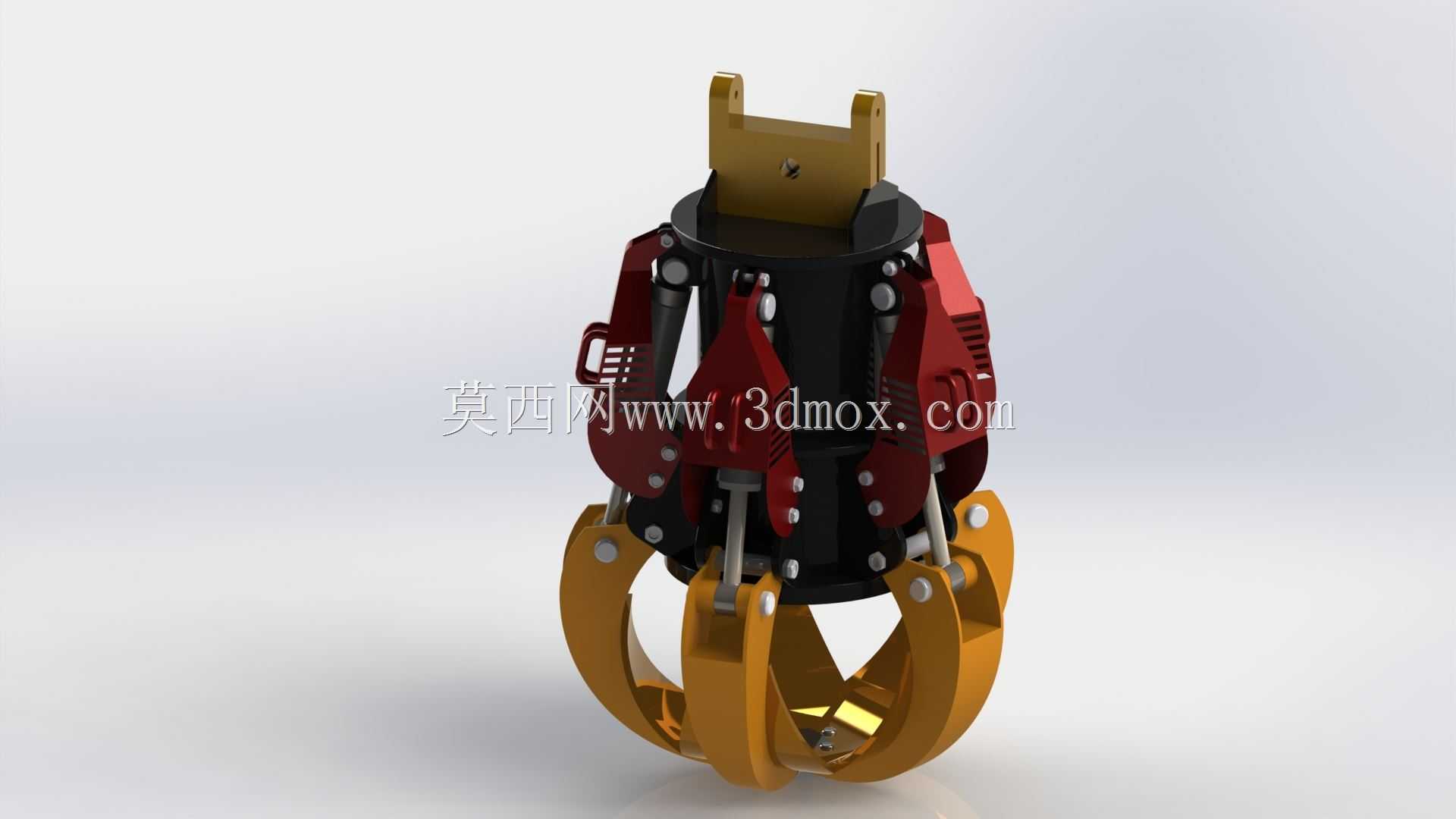

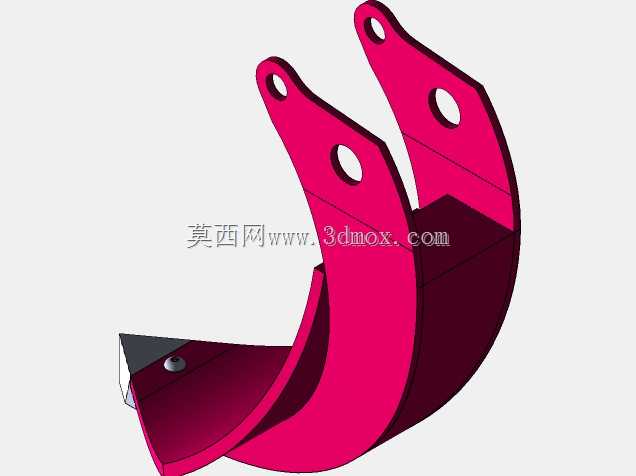

这款多瓣式液压抓斗是起重装卸场景中适配性极强的末端作业属具，主要应用于废钢回收场站、矿山散料转运码头、建筑废弃物处理厂区、冶金炉料投料工位等场景，可高效完成不规则块状物料、散碎堆积物料、硬质废金属件的抓取与转运作业，替代传统人工捆扎、吊装的低效作业模式，大幅降低高危装卸场景的人工安全风险。从功能特性来看，该抓斗采用中心集成式液压驱动布局，上部设置标准起重连接耳板，可直接适配桥式起重机、履带吊、挖掘机改装属具等多种主机的挂载接口，无需额外制作过渡连接工装；周向均匀分布的多组爪瓣通过独立铰接副与中心回转基体连接，每组爪瓣配套独立的液压油缸驱动，可根据物料的堆积形态、块度大小自适应调整开合角度，单瓣爪尖采用加厚耐磨结构设计，抓取硬质物料时可嵌入料堆间隙获得更大抓取摩擦力，闭合状态下爪瓣间贴合紧密，转运细碎散料时不会出现漏料撒料问题。在设计思路上，该结构优先考虑重载作业的可靠性，中心主基体采用箱式焊接结构承载所有抓取反力，液压管路全部内置于基体防护腔体内，避免作业过程中物料磕碰、剐蹭造成管路破损；油缸铰接点位置经过力臂优化，在同等液压系统压力下可获得更大的瓣端闭合力，同时开合行程覆盖从大体积废钢块到小颗粒矿料的抓取尺寸范围，无需根据物料类型频繁更换属具。从安装边界来看，上部连接耳板的孔位间距、销轴直径均适配主流起重设备的标准挂载尺寸，整体径向最大尺寸满足常规作业工位的空间通过要求，闭合状态下的整体高度适配厂房内起重作业的净空限制，张开状态下的最大抓取直径可覆盖常见散料堆的单次抓取取料范围，爪瓣外侧的圆弧过渡结构可避免开合过程中与周边料仓、设备结构发生卡滞干涉，液压接口采用标准快插形式，现场挂载时可快速完成油路对接，缩短设备整备时间。作业过程中，多瓣同步闭合的结构可对不规则物料形成均匀包络，即使是外形凹凸不平的废钢构件、建筑垃圾块也能实现稳定夹持，不会出现单点受力滑脱的问题，中心回转结构可配合主机的回转功能实现任意角度卸料，适配不同工位的卸料高度与落点位置要求。
